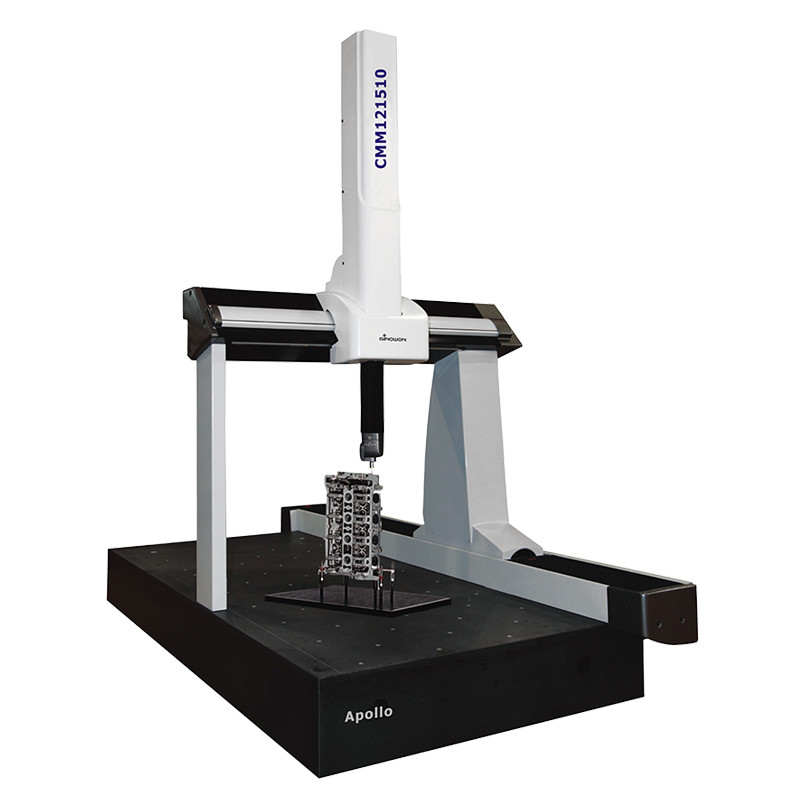

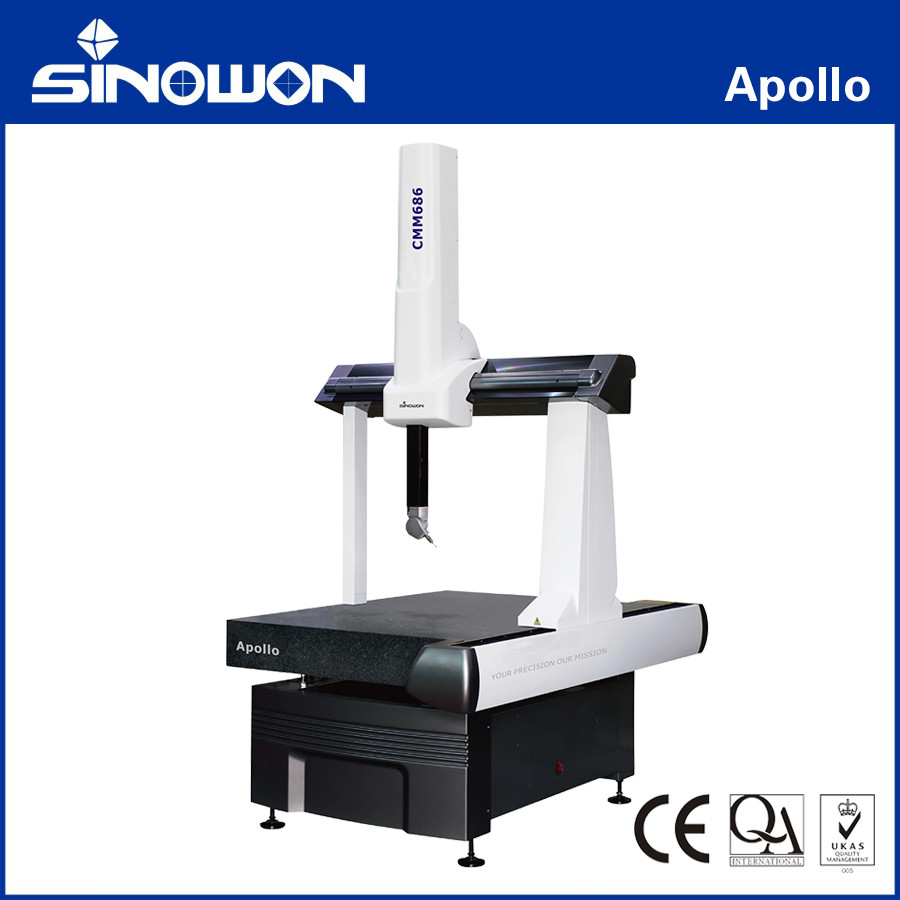

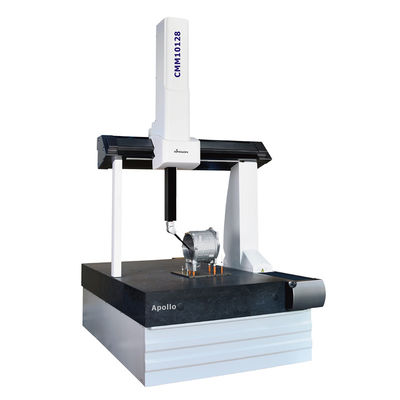

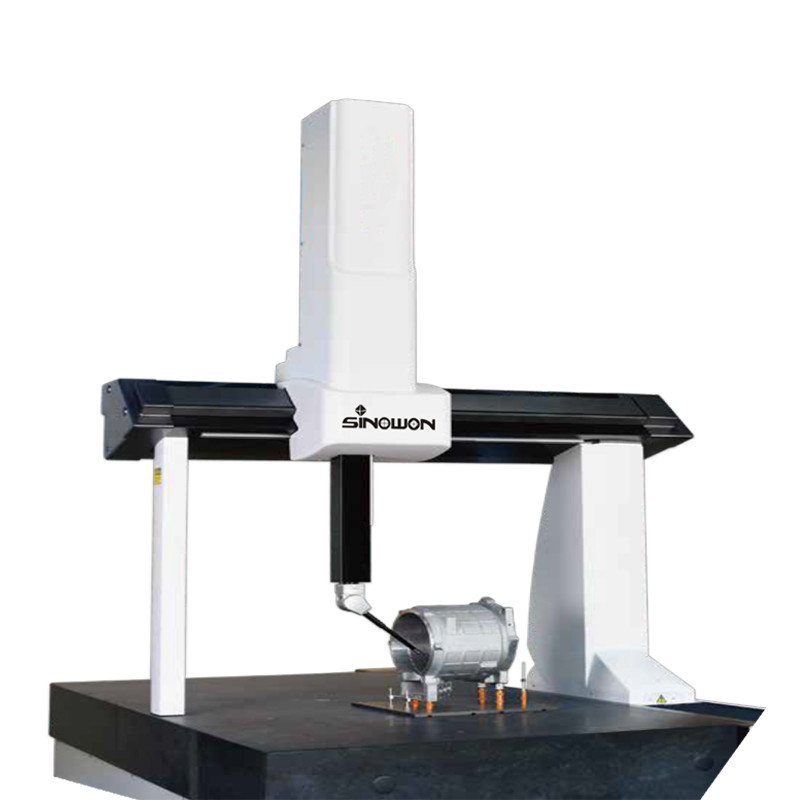

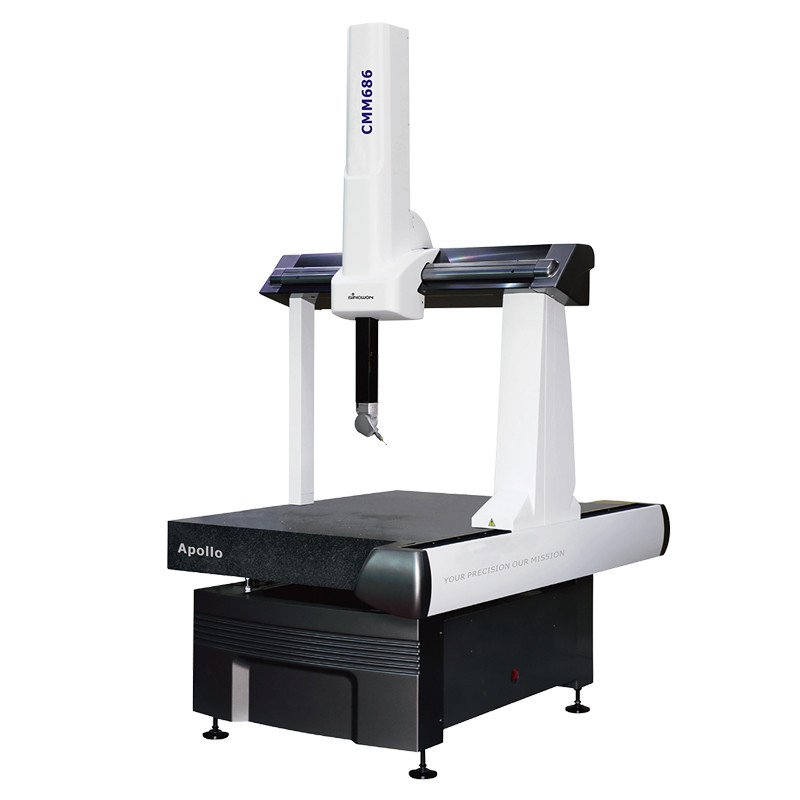

Koordinat Mesin Pengukuran Apollo Seri
Pengantar Produk:
Apollo adalah CMM sepenuhnya otomatis yang sangat kompetitif. Dilengkapi dengan perangkat lunak pengukuran Rational-DMIS yang kuat, intuitif, cerdas dan efisien, dengan modul pengukuran yang kaya, editabilitas yang kuat,kompatibilitas yang kuat, sepenuhnya memenuhi kebutuhan pengukuran pribadi.
Ini banyak digunakan di: industri suku cadang mobil, industri cetakan injeksi dan cetakan, industri elektronik 3C, industri pemotongan dan alat,industri mesin presisi dan aplikasi metrologi industri lainnya, termasuk pemeriksaan produk dan pemeriksaan perlengkapan.
Karakteristik produk:
- Keseimbangan pneumatik:Poros Z mengadopsi keseimbangan pneumatik yang dapat disesuaikan, yang bergerak dengan lancar dan secara otomatis mengerem untuk memastikan keamanan.
- Tabel:Meja granit monolitik yang berat dan stabil mengurangi efek getaran.
- Struktur:Struktur jembatan bergerak memberikan ruang pengukuran yang lebih terbuka.
- Jalur panduan:rel panduan ekor merpati terintegrasi, yang meningkatkan akurasi berjalan seluruh mesin.
- Desain balok segitiga presisi:meningkatkan kekakuan mesin dan menurunkan pusat gravitasi balok, meningkatkan akurasi dan repeatability mesin.
- Desain bingkai seluruhnya aluminium:Deformasi yang konsisten dari semua bagian jika terjadi perubahan suhu untuk kompensasi yang mudah.
- Penempatan jarak jauh dari motor penggerak:mengurangi massa bergerak, meningkatkan kecepatan, dan menghindari dampak pemanasan motor pada kinerja mesin.
Apollo564 /686 /8xx6 Spesifikasi:
|
Model
|
Kesalahan maksimum yang diizinkan MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Kecepatan (mm/s) |
3D Max. percepatan (mm/s2) |
| HH-MI |
HP-TMe |
HP-THDe |
| MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP |
| Apollo 564 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Apollo 686 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Apollo 8106 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Apollo 8126 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Apollo 8156 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
Konfigurasi probe untuk pengujian kinerja:
HHH-MI: panjang probe 21 mm, diameter ujungnya 4 mm;
HP-TMe/HP-THDe: Pengukuran gaya standar, panjang probe adalah 10mm, diameter ujungnya adalah 4 mm.
Metrik kinerja berlaku dalam kondisi berikut:
Suhu lingkungan standar: 18 - 22°C
Perubahan suhu lingkungan: 1°C/jam - 2°C/24 jam
Gradien suhu: 1°C/m
Kelembaban relatif: 25% - 75%
|
Diagram Struktur:
| Model |
Jarak Perjalanan ((mm) |
Dimensi ((mm) |
Cahaya siang ((mm) |
Berat maksimum benda kerja yang diukur (Kg) |
Berat mesin (Kg) |
| X |
Y |
Z |
Lx |
Aku tidak tahu. |
Lz |
Dx |
Dz |
Dz1 |
| Apollo 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| Apollo 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| Apollo 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| Apollo 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| Apollo 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
Apollo10xx8 Spesifikasi:
|
Model
|
Kesalahan maksimum yang diizinkan MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Kecepatan (mm/s) |
3D Max. percepatan (mm/s2) |
| HH-MI |
HP-TMe |
HP-THDe |
| MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP |
| Apollo 10128 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Apollo 10158 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Apollo 10218 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Apollo 10308 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Konfigurasi probe untuk pengujian kinerja:
HHH-MI: panjang probe 21 mm, diameter ujungnya 4 mm;
HP-TMe/HP-THDe: Pengukuran gaya standar, panjang probe adalah 10mm, diameter ujungnya adalah 4 mm.
Metrik kinerja berlaku dalam kondisi berikut:
Suhu lingkungan standar: 18 - 22°C
Perubahan suhu lingkungan: 1°C/jam - 2°C/24 jam
Gradien suhu: 1°C/m
Kelembaban relatif: 25% - 75%
|
Diagram Struktur:
| Model |
Jarak Perjalanan ((mm) |
Dimensi ((mm) |
Cahaya siang ((mm) |
Berat maksimum benda kerja yang diukur (Kg) |
Berat mesin (Kg) |
| X |
Y |
Z |
Lx |
Aku tidak tahu. |
Lz |
Dx |
Dz |
Dz1 |
| Apollo 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| Apollo 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| Apollo 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| Apollo 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
Apollo12xx10 /15xx10/15xx12 Spesifikasi
| Model |
Kesalahan maksimum yang diizinkan MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Kecepatan (mm/s) |
3D Max. percepatan (mm/s2) |
| HH-MI |
HP-TMe |
| MPEE |
MPEP |
MPEE |
MPEP |
| Apollo 121510 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Apollo 122210 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Apollo 123010 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Apollo 152210 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Apollo 153010 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Apollo 152212 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
| Apollo 153012 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
|
Konfigurasi probe untuk pengujian kinerja:
HHH-MI: panjang probe 21 mm, diameter ujungnya 4 mm;
HP-TMe/HP-THDe: Pengukuran gaya standar, panjang probe adalah 10mm, diameter ujungnya adalah 4 mm.
Metrik kinerja berlaku dalam kondisi berikut:
Suhu lingkungan standar: 18 - 22°C
Perubahan suhu lingkungan: 1°C/jam - 2°C/24 jam
Gradien suhu: 1°C/m
Kelembaban relatif: 25% - 75%
|
Diagram Struktur:
| Model |
Jarak Perjalanan ((mm) |
Dimensi ((mm) |
Cahaya siang ((mm) |
Berat maksimum benda kerja yang diukur (Kg) |
Berat mesin (Kg) |
| X |
Y |
Z |
Lx |
Aku tidak tahu. |
Lz |
Dx |
Dz |
Dz1 |
| Apollo 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| Apollo 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| Apollo 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| Apollo 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| Apollo 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| Apollo 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| Apollo 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
RationalDMIS2Perangkat Lunak Pengukuran:
Ini telah memperoleh sertifikasi standar ANSI, ISO, GB, PTB, selalu disinkronkan dengan standar canggih dan konsep desain canggih,dan sepenuhnya mendukung protokol kontrol I ++ yang populer secara internasional.Ini memiliki antarmuka perangkat lunak yang mudah digunakan dan sederhana, operasi cepat seret dan lepas yang unik, dan koneksi mulus dengan data CAD. 100% visualisasi grafis dari pengukuran ke laporan output,yang menyediakan solusi pengukuran lengkap untuk perusahaan.
Perangkat lunak DMIS Rasional mengintegrasikan CAD, thin-walled, dan modul pemindaian untuk memenuhi kebutuhan pengukuran yang berkembang dari pelanggan kami.
Fitur DMIS Rasional:
● Mendukung IGES, STEP, DXF, STL, XYZ dan format lainnya;
● Mendukung CATIA, UG, PRO-E, Solidworks, Parasolid langsung membaca antarmuka;
● Deteksi cerdas: simulasi jalur deteksi secara real time, optimalisasi jalur deteksi secara otomatis;
● Perhitungan toleransi yang lengkap dan cepat: sesuai dengan GB, ISO, Y14.5, ANSI, DIN, AGMA dan standar lainnya;
● Berbagai output laporan; Dukungan format HTML, Excel, PDF, OUT, TXT;
● Banyak modul khusus: analisis statistik SPC, gambar komposit CCD, pemindaian laser garis, analisis bilah, analisis gir involute silinder, analisis cam, pemrograman jaringan, laporan jaringan;
● Algoritma inti disertifikasi oleh Physikalisch-Technischen Bundesanstalt (PTB).
DeteksiSYstem:
HH-MI Kepala indeks manual
HH-MI adalah kepala probe yang dapat diindeks secara manual dengan probe pemicu sentuhan presisi tinggi yang terintegrasi.Kepala probe mampu mengindeks dalam peningkatan 15 ° dan dapat mencapai 168 posisi unik tanpa perlu kualifikasi ulangKepala dapat dengan mudah dikunci, dibuka dan diputar dengan satu tangan.
| Pengulangan Posisi |
1.5μm |
| Peningkatan |
15° |
| Rotasi Sudut |
A=0°-90° B=±180° |
| Arah Pengukuran |
±X ±Y +Z |
| Kekuatan pemicu yang dapat diatur |
0.1N-0.3N |
| Maks. panjang stylus |
100 mm |
HH-MI-M Kepala indeks manual
HH-MI-M adalah kepala probe yang dapat diindeks secara manual. HH-MI-M memiliki indikator kinerja yang mirip dengan HH-MI, tetapi bukan sistem kepala terintegrasi,dilengkapi dengan adaptor sendiri dan kompatibel dengan salah satu probe yang cocok.
| Pengulangan Posisi |
1.5μm |
| Peningkatan |
15° |
| Jumlah Posisi |
168 |
| Rotasi Sudut |
A=0°-90° B=±180° |
| Panjang Ekstensi Maksimal |
50 mm |
HH-A-M7.5 Kepala berputar otomatis
HH-A-T5 adalah kepala probe motorisasi yang dapat diindeks dengan operasi kecepatan tinggi & torsi putaran tinggi.Kepala probe dilengkapi dengan Kinematic Joint (TKJ) yang dapat dihubungkan ke Multiwire untuk memberikan dukungan multi sensor. TKJ dapat diganti baik secara manual atau otomatis tanpa perlu untuk requalification.
7.5° dan dapat mencapai 720 posisi unik.
| Pengulangan Posisi |
0.5μm |
| Peningkatan |
7.5° |
| Jumlah Posisi |
720 |
| Rotasi Sudut |
A=0°-105° B=±180° |
| Kecepatan rotasi |
90° dalam 2s |
| Panjang Ekstensi Maksimal |
300 mm |
