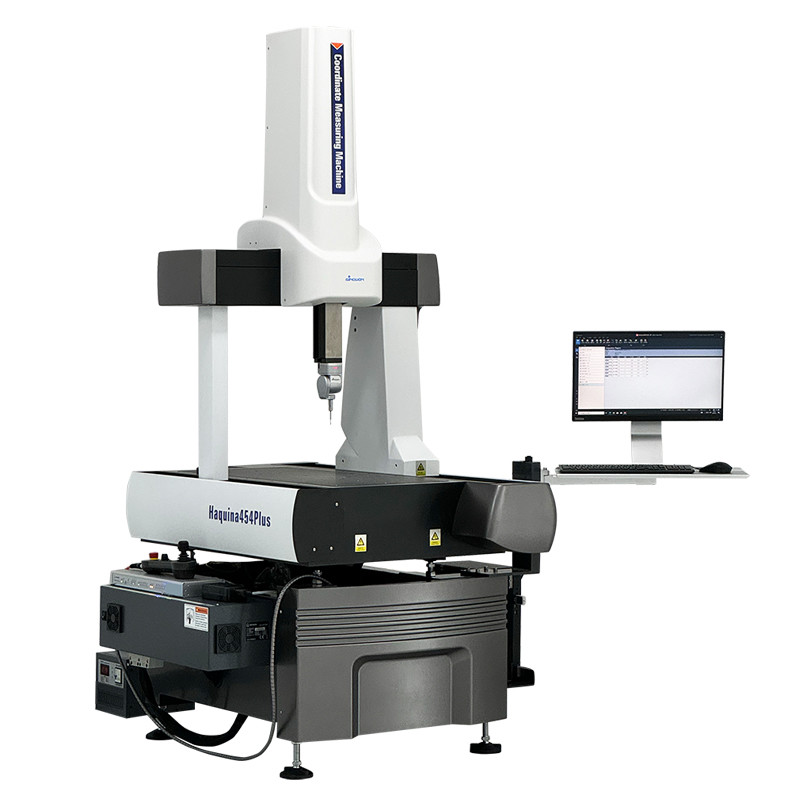

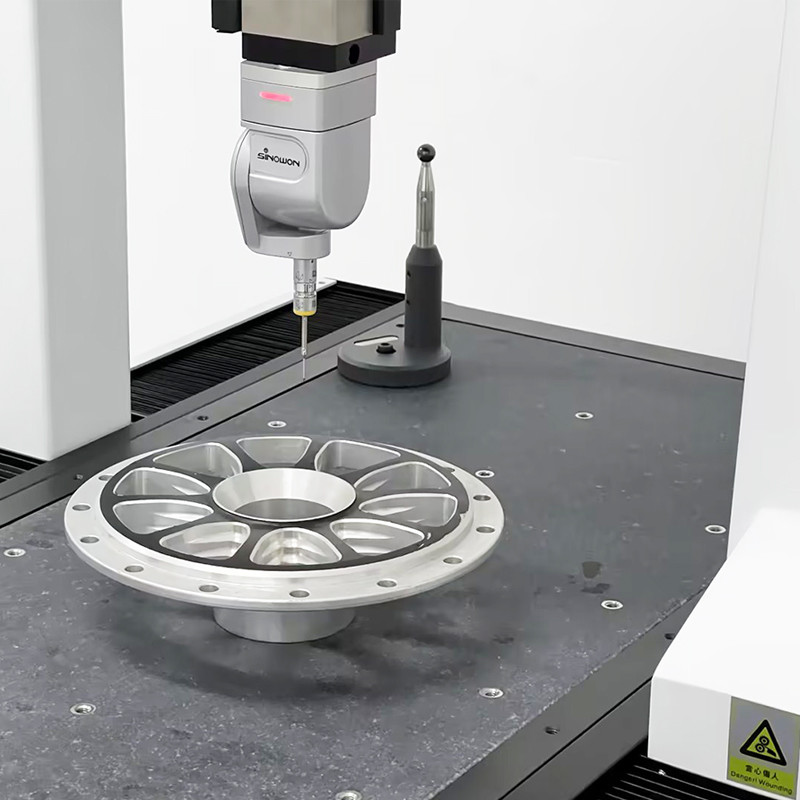

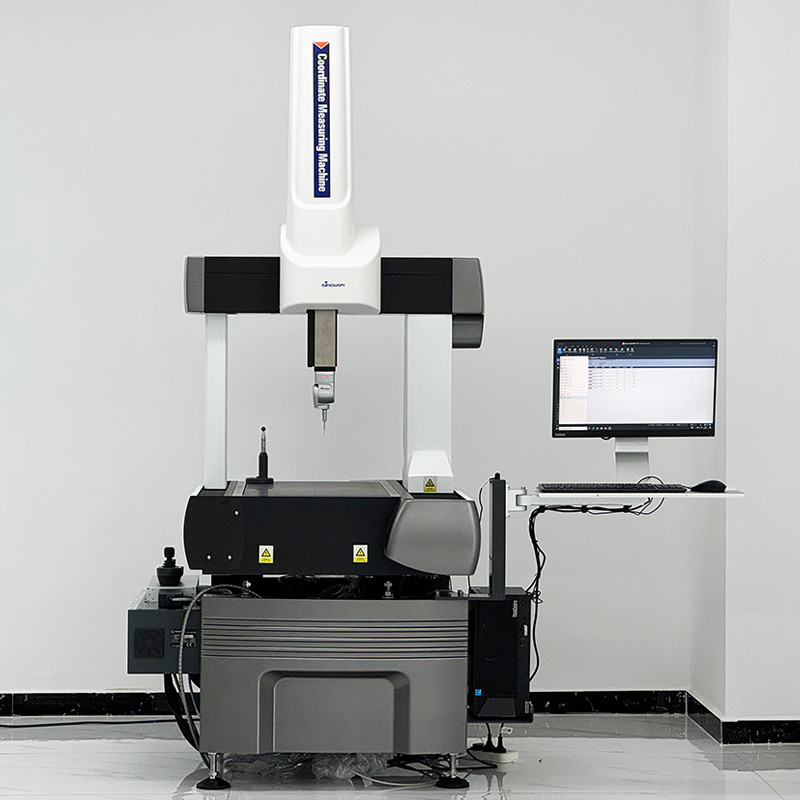

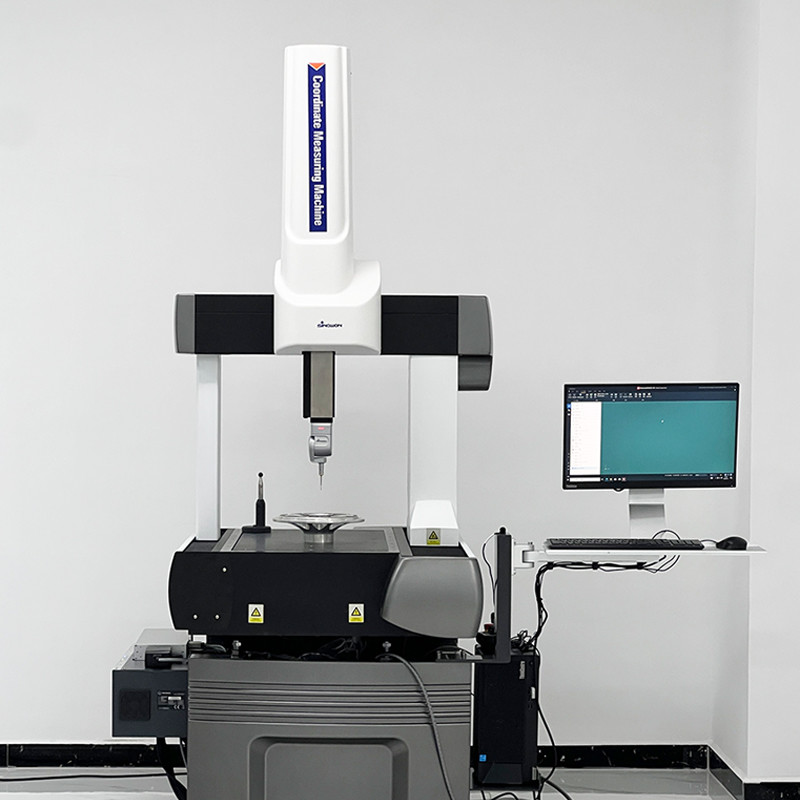

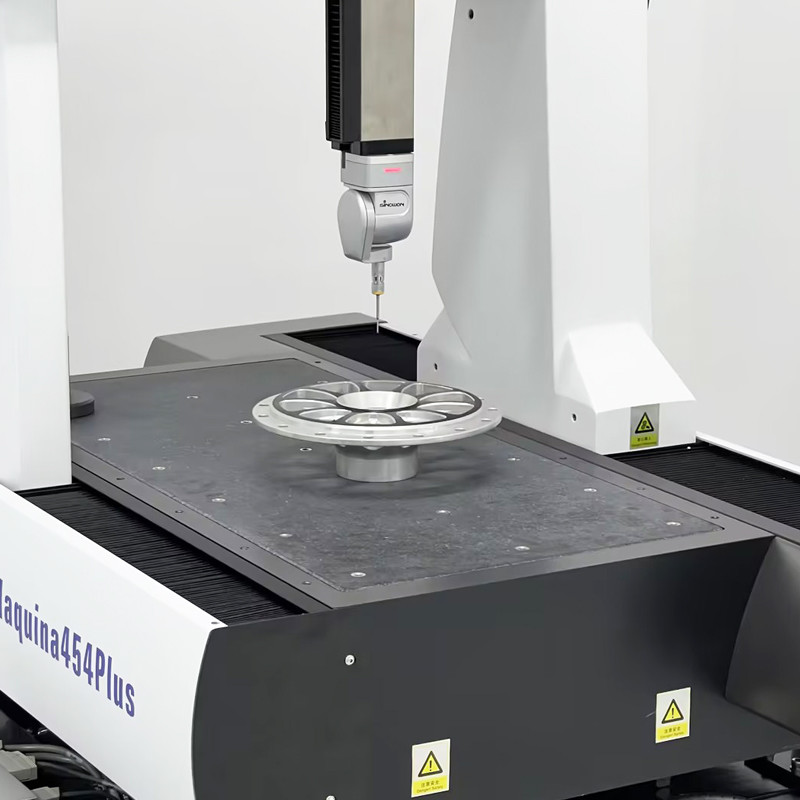

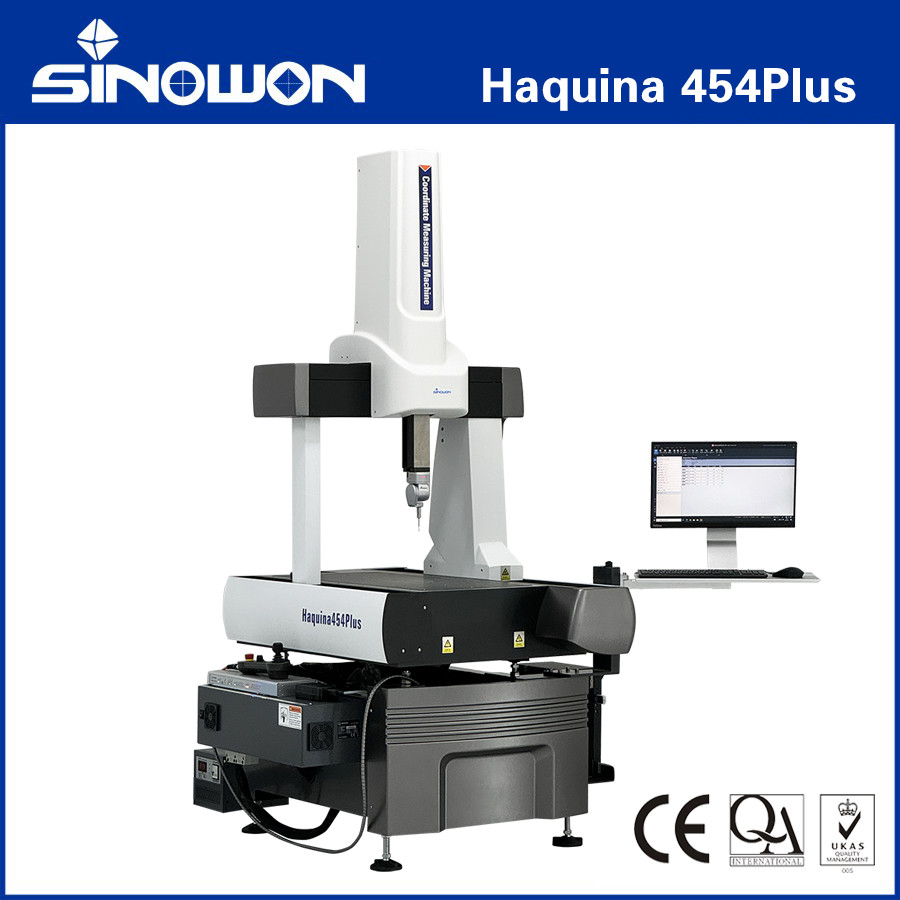

Jembatan Bergerak Setengah-Otomatis Mesin Pengukur Koordinat Haquina 454Plus

Deskripsi Teknis

Sorotan Teknis:

• Dengan desain anti-fouling tiga sumbu, Anda dapat menahan debu dan puing dengan sangat baik, kemudian memastikan stabilitas dan akurasi sistem presisi.
• Sistem kompensasi suhu: tiga sumbu mesin dan bagian memiliki sensor suhu presisi tinggi. Hal ini dapat memastikan presisi dalam suhu yang berbeda. Sangat efisien dan andal tanpa menjamin presisi benda kerja di bawah suhu yang berbeda, tanpa suhu konstan.
• Pastikan kinerja gerakan terbaik dengan rel pemandu linier baja tahan karat yang sangat andal, motor berkinerja tinggi, dan mekanisme transmisi berkinerja tinggi.
• Sistem isolasi getaran pasif standar dapat menangani sebagian besar sumber getaran.
• Struktur ringkas tanpa sumber udara.
• Dilengkapi dengan perangkat lunak pengukuran yang kuat (RATIONAL-DMIS) yang tak tertandingi, Inspektur dapat menangani tugas pengukuran dan inspeksi toko umum.

Pesifikasi:

Spesifikasi Lingkungan:

Catatan: Panduan Persiapan Lokasi akan membantu pelanggan untuk mengetahui cara mencapai Persyaratan Ruangan.

CMM Perangkat Lunak Pengukuran & Inspeksi:

External-array Software, Inc didirikan pada awal tahun 2001. Kami memiliki pengalaman pengembangan perangkat lunak CMM yang sukses selama lebih dari 25 tahun, RationalDMIS sebagai generasi baru perangkat lunak CMM, dikembangkan di bawah independensi total, menampilkan fungsionalitasnya yang lugas, kuat, dan sangat efisien. Tidak hanya sangat dipuji oleh para ahli di industri CMM sejak dirilis ke pasar, tetapi juga mendapatkan kepercayaan dari pelanggan. Penjualan global telah mencapai lebih dari 10000 set.

Beberapa pelanggan termasuk: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…

• RationalDMIS selalu sejalan dengan standar canggih dunia, pada awal desain, RationalDMIS sepenuhnya dikembangkan berdasarkan DMIS dan merupakan salah satu perangkat lunak CMM di dunia yang sangat mendukung Standar DMIS.

• Antarmuka pengguna yang unik dan ringkas, tidak ada jendela sembulan, tidak ada proses input dan verifikasi yang rumit, Hindari redundansi antarmuka yang disebabkan oleh lebih dari satu jendela sembulan. Seret & lepas memaksimalkan kesederhanaan proses pengoperasian.

• RationalDMIS mendukung I++, telah berhasil lulus otentikasi PTB .

• Mengintegrasikan data CAD dengan mulus dengan proses pemrograman dan pengukuran CMM, memanfaatkan alat simulasi dan penghindaran tabrakan yang kuat yang standar di RationalDMIS

• Tampilan grafis 100%: Semua proses pengoperasian dapat ditampilkan 100% dalam grafik.

• Sesuai dengan berbagai standar: ISO / ANSI / DIN / GB …
• Mengevaluasi berbagai toleransi: Jarak, Sudut, Angularitas, Ketegegan, Paralelisme, Posisi, Silindrisitas, Konsentrisitas, Runout Melingkar, Runout Total, Sirkularitas, Sudut Kerucut, Diameter, Radius, Kerataan, Kelurusan, Profil Titik, Profil Kurva, Profil Permukaan, Simetri, Lebar.
• Laporan keluaran yang beragam: Keluaran teks tradisional, Keluaran grafik, Laporan kesalahan formulir …
• Keluaran dalam berbagai bentuk, termasuk HTML, Excel, PDF, DMO, dll
• Mendukung templat keluaran yang ditentukan pengguna.






• Modul Khusus RationalDMIS, termasuk SPC, CCD, Laser, Blade, Gear, Cam, NetOffline, NetReport, UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Modul CWS yang kuat: perangkat lunak mendukung penggunaan deteksi CWS, dan dapat diterapkan pada deteksi kontur permukaan melengkung dari kaca 3D seperti kaca melengkung ponsel dan kaca panel instrumen mobil.

Sistem Probe:

Kepala Probe Pengindeksan Manual Renishaw MH20i

MH20i adalah kepala probe yang dapat disesuaikan secara manual dengan penggantian modul dari Renishaw.

Ini menggabungkan dudukan kinematika TP20 dengan pengindeksan 2 sumbu.

Itu dapat mencapai 168 posisi yang dapat diulang dalam peningkatan 15°. Modul gaya standar juga disertakan.

Karakteristik
Sumbu yang dapat diindeks A (Pitch)	dari 0° hingga 90°, langkah 15°
Sumbu yang dapat diindeks B (Roll)	±180°, langkah 15°
Berat	210 g
Pengulangan penentuan posisi	1.5 µm
Batang Ekstensi Maks.	75 mm
Karakteristik TP20
Arah rasa	5 cara, ±X, ± Y, +Z
Pengulangan Satu Arah	0.35 µm
Pengulangan Penggantian Modul	2.0 µm
