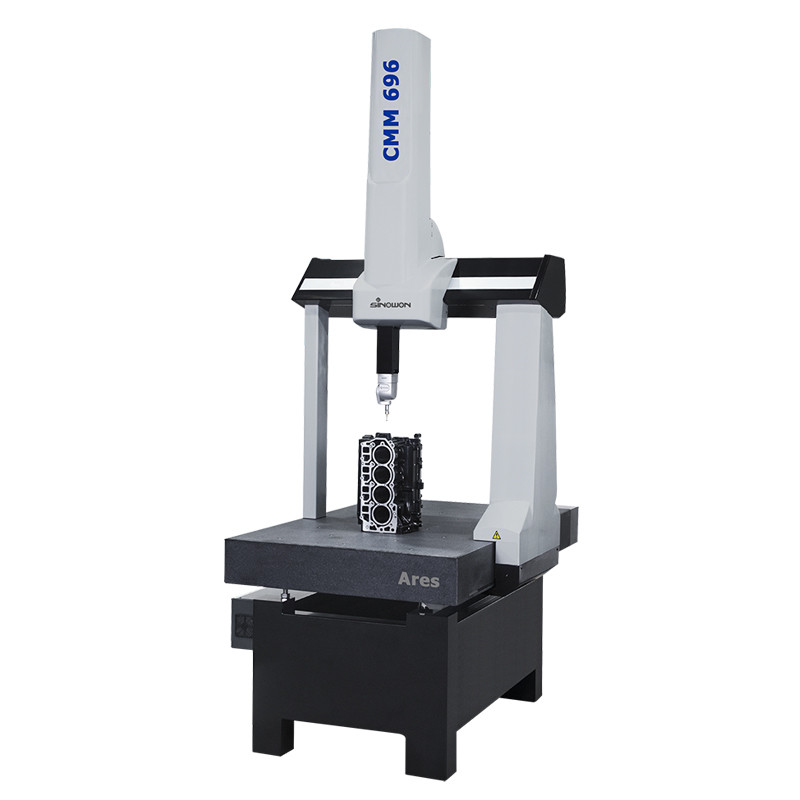

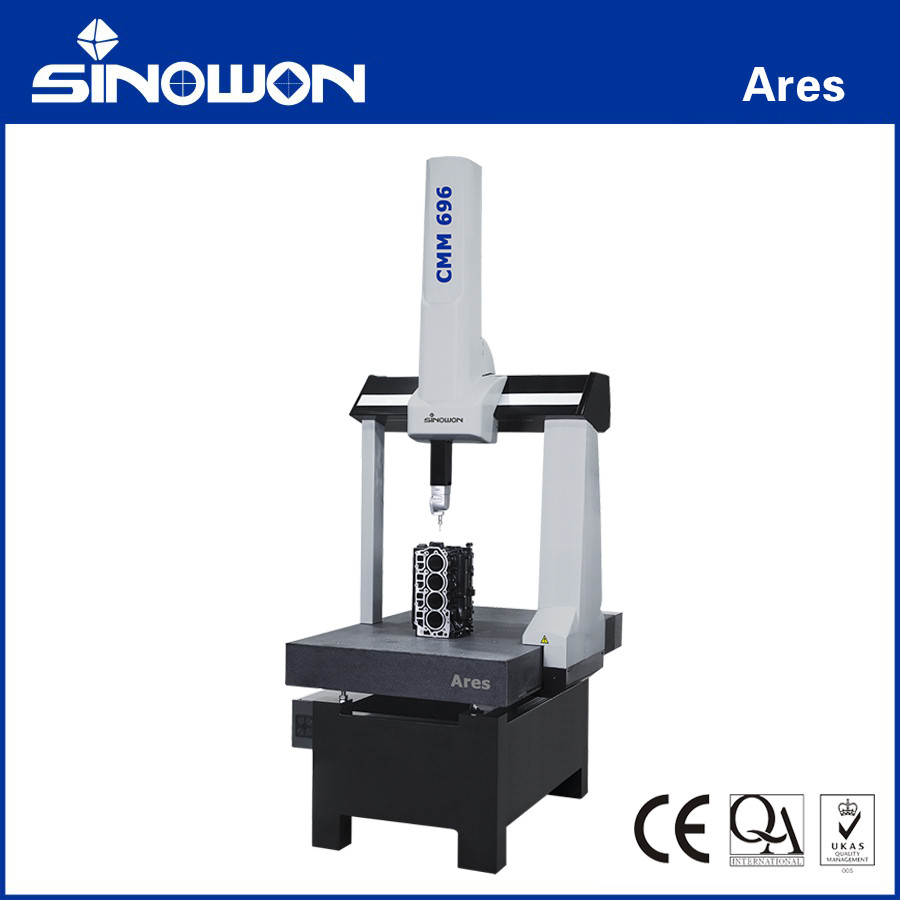

Mesin Pengukur Koordinat Ekonomis AresSeri
Pendahuluan:
Unit utama Ares mengadopsi struktur serba aluminium, dan pada saat yang sama, berbagai prinsip analisis elemen hingga desain berbantuan komputer dan prinsip desain modular diterapkan dalam proses desain. Hal ini membuat seluruh sistem mesin memiliki peningkatan ketahanan suhu dan ketahanan deformasi/torsi, meningkatkan stabilitas struktur spasial seluruh mesin, dan mengurangi pengaruh deformasi mikro struktural, getaran, dan perubahan gradien suhu pada kinerja pengukuran. Desain bantalan udara terdistribusi loop tertutup mengoptimalkan pergerakan mekanis sumbu mesin pengukur. Hasilnya, sistem lengkap menunjukkan tingkat pengulangan yang tinggi selama proses pengukuran dan stabilitas jangka panjang sistem.
Fitur:
l Balok arah-X mengadopsi teknologi balok segitiga presisi dengan kekakuan sangat tinggi (Tricision ®). Kinerja seluruh mesin ditingkatkan dengan mengurangi beban bergerak, dan ini adalah desain struktural terbaik untuk memastikan stabilitas dan kekakuan.
l Ketiga sumbu semuanya digerakkan oleh sabuk sinkron, yang ringkas, tidak selip, cepat, bising rendah, dan mudah dirawat.
l Dilengkapi dengan perangkat lunak pengukuran koordinat, dapat memenuhi kebutuhan inspeksi umum di lantai toko.
l Kami dapat menyediakan solusi desain terintegrasi profesional (termasuk fondasi, pengurangan getaran, ruang ber-AC, pemuatan dan pembongkaran, dll.).
Spesifikasi:
|
Model
|
Kesalahan Maksimum yang Diizinkan MPE(μm), L(mm), (ISO10360-2) |
Kecepatan Maks. 3D (mm/s) |
Akselerasi Maks. 3D (mm/s²)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Model
|
Rentang Perjalanan (mm) |
Dimensi (mm) |
Berat maksimum benda kerja yang diukur (kg) |
Berat Mesin (kg) |
| X |
Y |
Z |
Lx |
Ly |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Konfigurasi probe untuk pengujian kinerja:
HP-TMe/HP-THDe: Pengukuran gaya standar. Probe berukuran panjang 10mm, Diameter ujung 4 mm.
Metrik kinerja berlaku dalam kondisi berikut:
Suhu lingkungan standar: 18 - 22°C；
Perubahan suhu lingkungan: 1°C/jam - 2°C/24jam；
Gradien suhu: 1°C/m；
Kelembaban relatif: 25% - 75%
|
Diagram Struktur:
RationalDMIS2 Perangkat Lunak Pengukuran:
Telah memperoleh sertifikasi standar ANSI, ISO, GB, PTB, selalu disinkronkan dengan standar canggih dan konsep desain canggih, dan sepenuhnya mendukung protokol kontrol I++ yang populer secara internasional. Memiliki antarmuka perangkat lunak yang ramah pengguna dan sederhana, pengoperasian cepat seret dan lepas yang unik, dan koneksi tanpa batas dengan data CAD. Visualisasi grafis 100% dari pengukuran hingga laporan keluaran, yang menyediakan solusi pengukuran lengkap untuk perusahaan.
Perangkat lunak Rational DMIS mengintegrasikan modul CAD, dinding tipis, dan pemindaian untuk memenuhi kebutuhan pengukuran pelanggan kami yang terus meningkat.
Fitur dari Rational DMIS:
l Mendukung IGES, STEP, DXF, STL, XYZ dan format lainnya;
l Mendukung CATIA, UG, PRO-E, Solidworks, antarmuka pembacaan langsung Parasolid;
l Deteksi Cerdas: simulasi waktu nyata dari jalur deteksi, pengoptimalan otomatis dari jalur deteksi;
l Perhitungan toleransi yang lengkap dan cepat: sesuai dengan GB, ISO, Y14.5, ANSI, DIN, AGMA dan standar lainnya;
l Output laporan yang beragam; Mendukung format HTML, Excel, PDF, OUT, TXT;
l Modul khusus yang berlimpah: analisis statistik SPC, gambar komposit CCD, pemindaian laser garis, analisis bilah, analisis roda gigi involute silindris, analisis cam, pemrograman jaringan, laporan jaringan;
l Algoritma inti disertifikasi oleh Physikalisch-Technischen Bundesanstalt (PTB).
