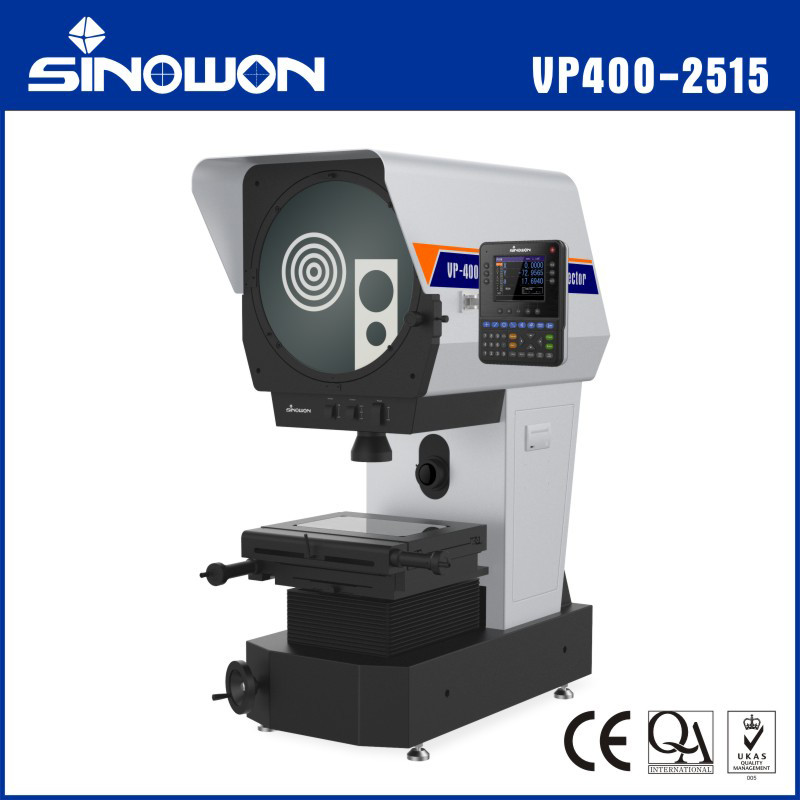

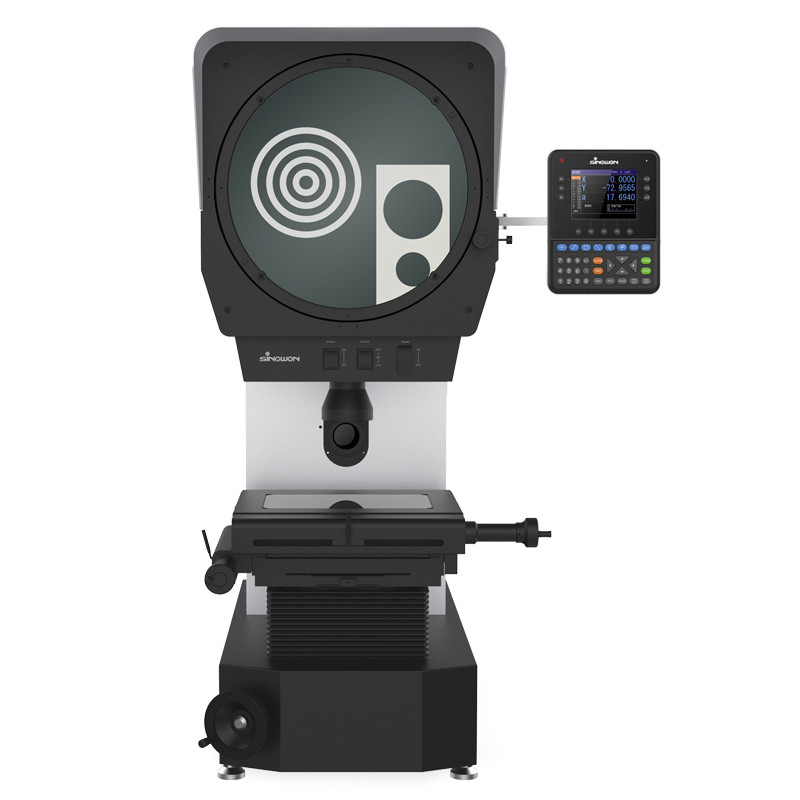

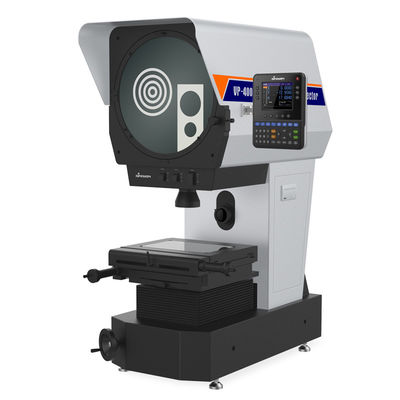

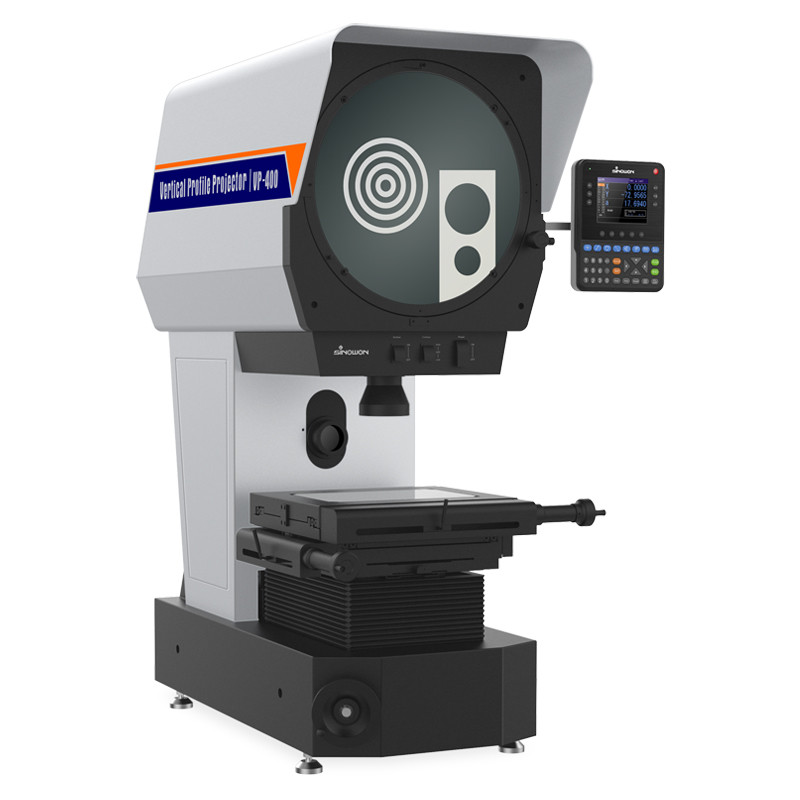

Proyektor Profil Vertikal Digital 400mm VP400-2515
Fitur:
● Sistem angkat mengadopsi rel roller silang dan penggerak sekrup presisi, yang membuat penggerak angkat lebih nyaman dan stabil;
● Proses pelapisan reflektor, gambar yang lebih jelas dan tahan debu yang baik;
● Kontur dan pencahayaan permukaan yang dapat disesuaikan, untuk memenuhi permintaan benda kerja yang berbeda;
● Pencahayaan LED impor dengan cahaya tinggi dan umur panjang untuk memastikan permintaan pengukuran presisi;
● Sistem optik resolusi tinggi dengan gambar yang jelas dan kesalahan pembesaran kurang dari 0,08%;
● Sistem pendingin kipas Bi-aksial yang kuat, sangat meningkatkan umur penggunaan;
● DRO DP400 yang kuat dan berwarna-warni, pengukuran 2D yang cepat dan akurat;
● Mini printer built-in, dapat mencetak dan menyimpan data;
● Dengan standar 10X objektif, opsional 5X, 20X, 50X objektif, meja putar, kaki switch, penjepit, dll
Spesifikasi:
| Komoditi |
Proyektor Profil Vertikal Digital berukuran 400 mm |
| Gambar terbalik |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Gambar depan |
VP400-2010Z ((#511-410Z) |
VP400-2515Z ((# 511-420Z) |
| Ukuran panggung logam |
308x408mm |
308x408mm |
| Ukuran panggung kaca |
198x306mm |
198x306mm |
| Perjalanan panggung |
200x100mm |
250x150mm |
| Dimensi produk ((L × W × H) |
1003x617x1309mm |
1003x617x1309mm |
| Dimensi kemasan ((L×W×H) |
1200x800x1580mm |
1200x800x1580mm |
| Fokus |
100 mm |
| Keakuratan |
≤3+L/200 ((um) |
| Resolusi |
0.0005mm |
| Berat beban |
10kg |
| Layar |
Diameter:φ412mm,Rentang pengukuran ≥ Ø400 |
| Sudut rotasi 0~360°; Resolusi: 1 atau 0,01°, Keakuratan 6 |
| Pembacaan Digital |
DP400 (510-340) Multifungsi LCD berwarna digital pembacaan |
| Pencahayaan |
Pencahayaan Kontur:3.2V/10W LED
Pencahayaan permukaan:3.2V/10W LED
|
| Lingkungan Kerja |
Suhu 20°C±5°C, kelembaban 40%-70%RH |
| Sumber Daya |
AC110V/60Hz; 220V/50Hz,150W |
| Berat Bruto/Net |
280/230kg |
280/230kg |
Lensa obyektif:
| Perbesar |
5X ((Opt.) |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Bidang Pemandangan |
φ80mm |
Φ40mm |
Φ20mm |
Φ8mm |
| Jarak kerja |
65 mm |
80 mm |
67.7mm |
51.4mm |
Pengiriman Standar:
| Komoditi |
Kode# |
Komoditi |
Kode# |
| Membaca digital DP400 |
510-340 |
Mini Printer |
581-901 |
| Lensa Objektif 10X |
511-110 |
Kabel listrik |
581-921 |
| Tutup anti debu |
511-911 |
Perangkat Clamp Layar |
581-341 |

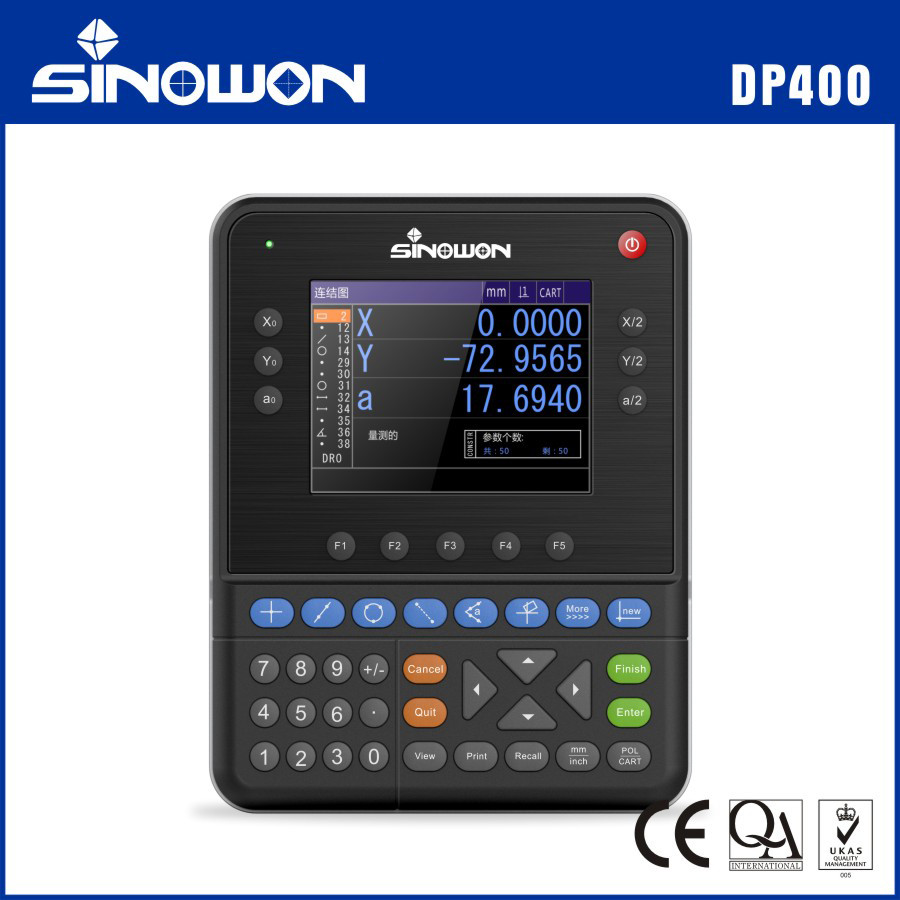

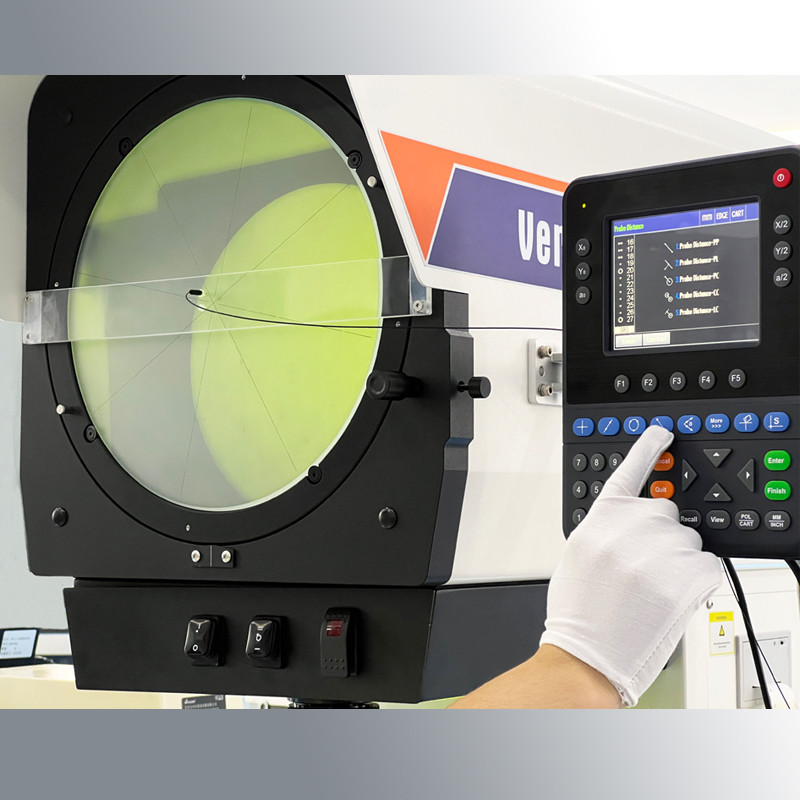

Color Screen Multifungsi Digital Reading DP400
Fitur:
● 5.6 ̊ Layar berwarna dan tombol sentuh silikon tertutup,dengan informasi lengkap,pengoperasian yang ramah,hidup panjang;
● Simpan 100 elemen gambar permanen, dapat mengatur dan menyimpan tanggal saat ini;
● Pengukuran multifungsi: Titik, garis, lingkaran, sudut, jarak, persegi panjang, benang sekrup, elips, slot, pembulatan, prasetel,konstruksi, dan sebagainya;
● Fungsi penghitungan arah ke depan atau kebalikan, nilai 1/2, titik tengah, fungsi izin, fungsi panggilan, fungsi REC (rekam), dan pengukuran siklus;
● Bagian dan kompensasi linier tersedia untuk 3-sumbu, sangat memastikan akurasi pengukuran;
● Dapat menghubungkan saklar kaki,printer, deteksi tepi optik dan alat pengukuran tambahan lainnya;
● Dengan sistem kutub dan koordinat, dan dapat menampilkan milimeter dan inci, dan dapat beralih dengan mudah;
● Dengan fungsi izin kata sandi independen, untuk mencegah kemungkinan penyimpangan data karena operasi yang salah, juga dapat mengubah pengaturan asli dengan izin kata sandi;
● Mendukung beberapa bahasa: Cina, Inggris dan bahasa lainnya.
Spesifikasi:
| Model |
DP400 |
| Kode# |
510-340 |
| Bahasa |
Cina sederhana, Cina rumit, Portugis, Jerman dan Inggris, dll. |
| Ukuran Layar LCD |
115mm × 85mm |
| Resolusi layar LCD |
640*480 |
| Jangkauan Tampilan Digital |
8 digit ((dengan titik desimal) |
| Aksis Tampilan |
3 sumbu (X,Y,Z/Q) |
| Model Tampilan Z/Q |
Panjang atau Sudut |
| Model tampilan sudut |
Gelar, menit dan kedua atau derajat |
| Sinyal Skala Linear |
TTL gelombang persegi atau gelombang sinus AC dengan dua perbedaan sudut fase 90 °, kapasitas drive lebih besar dari 10MA |
| Resolusi Skala Linear |
0.1um,0.2um,0.5mm, 1mm,2mm,5mm |
| Tingkat Baud |
4800,9600,14400,19200,38400,57600 |
| Port Keluar Data |
RS232,DB-9 Antarmuka induk |
| Operasi Keyboard |
Tombol sentuh silikon tertutup |
| Pelabuhan ekspansi |
Switch kaki, Printer, Optical Edge Finder, dll |
| Sumber Daya Masuk |
AC90V-240V,15W |
| Lingkungan Operasi |
Suhu kerja: 0 °C~40 °C;Suhu penyimpanan:-10 °C~60 °C;Kelembaban relatif:<90%RH |
