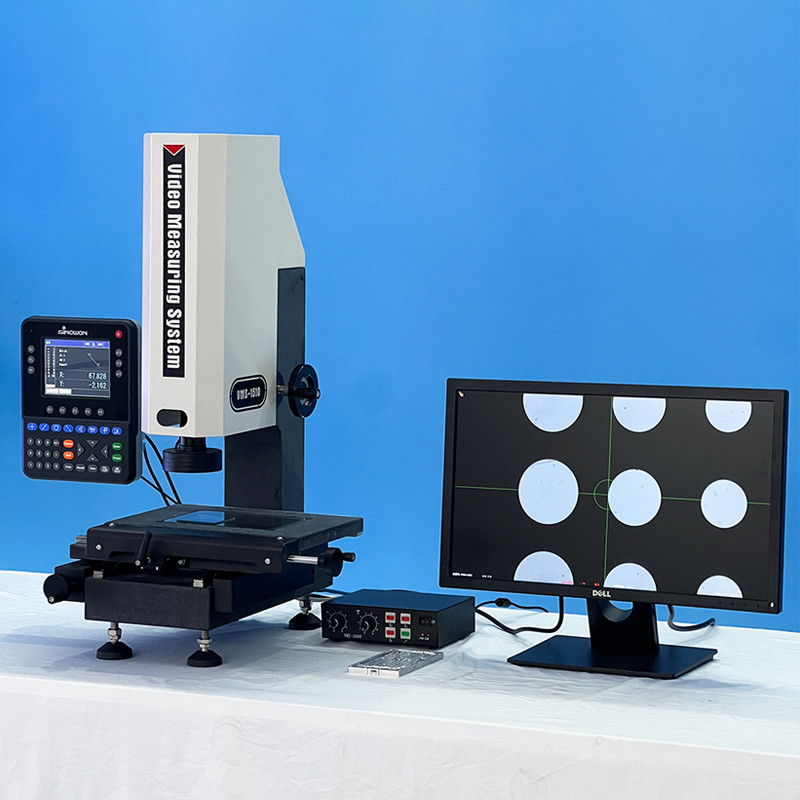

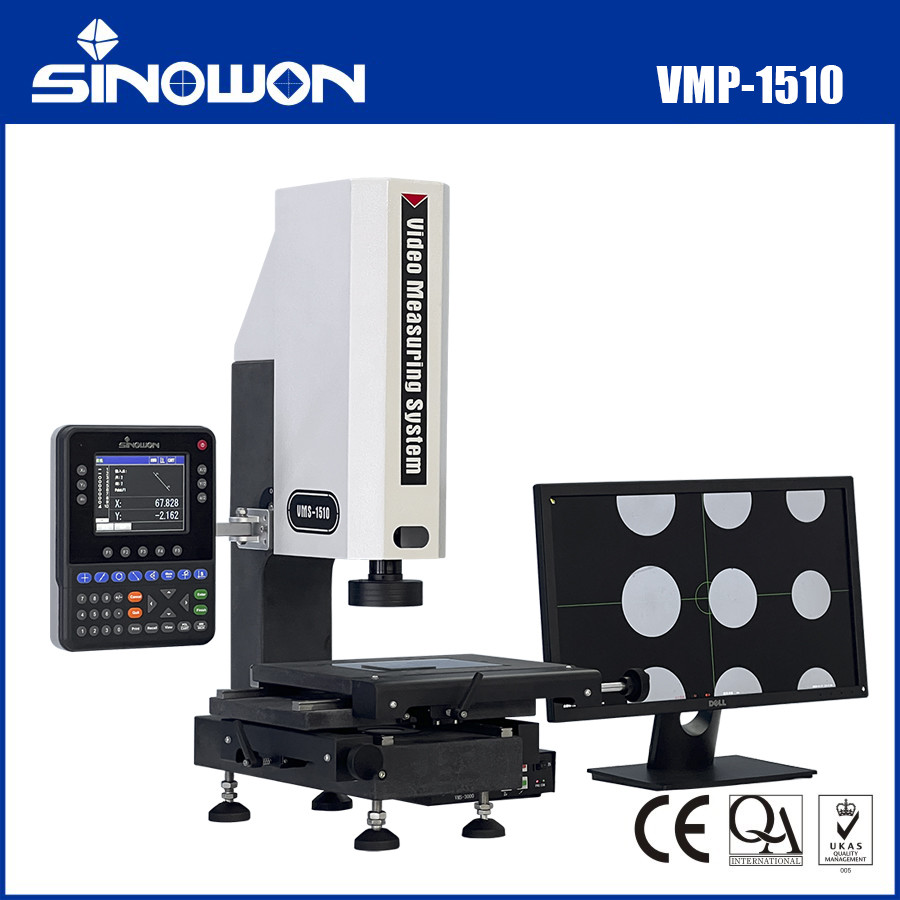

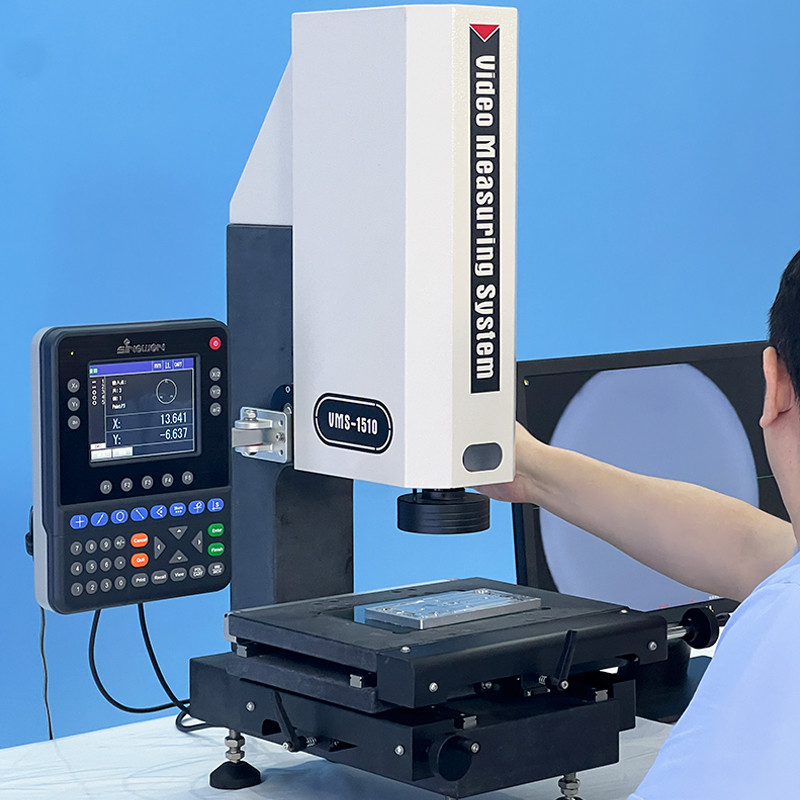

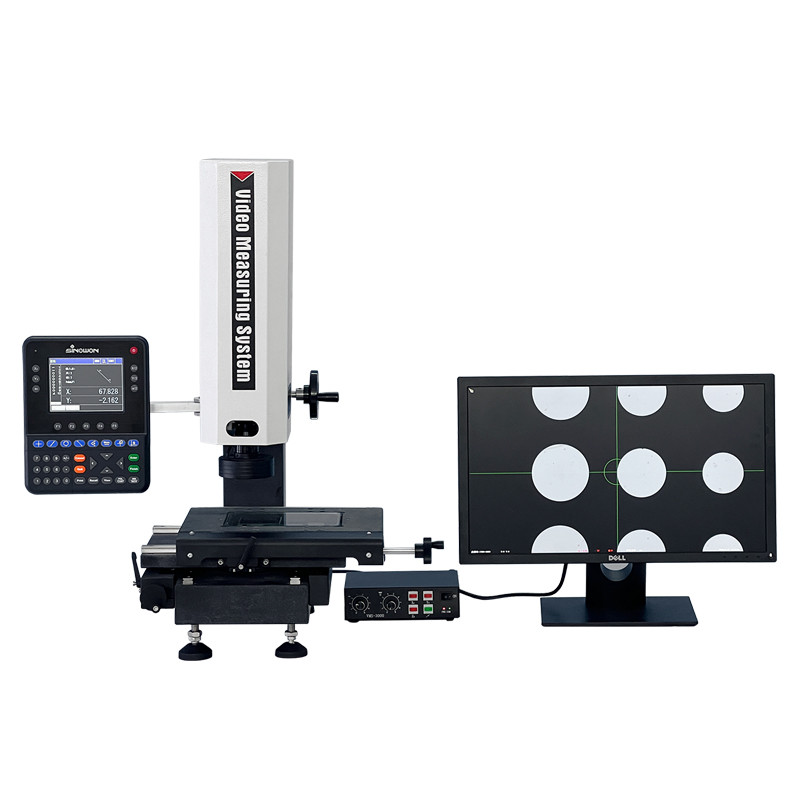

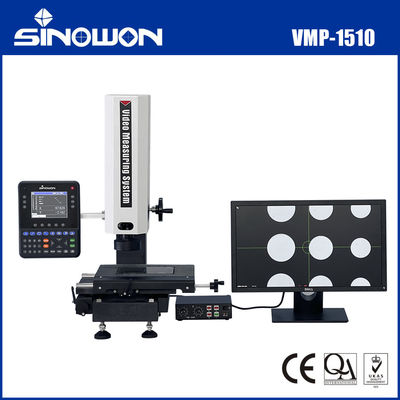

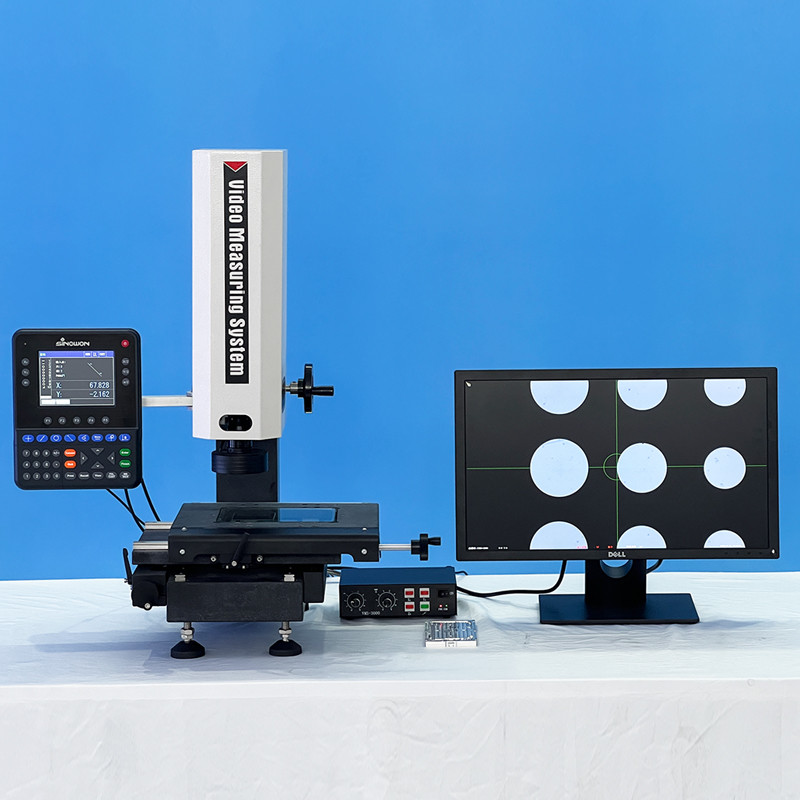

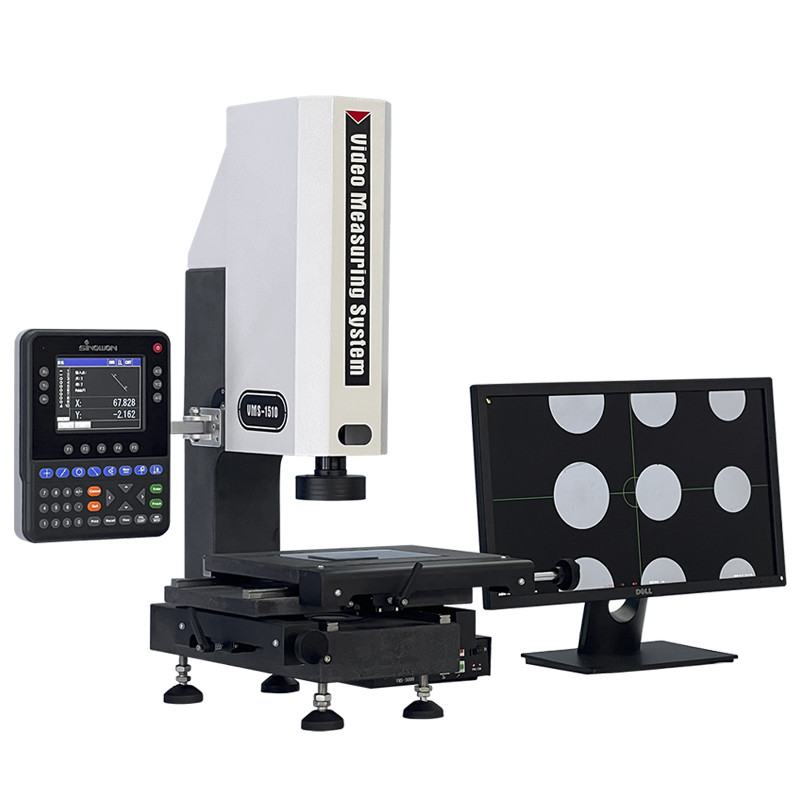

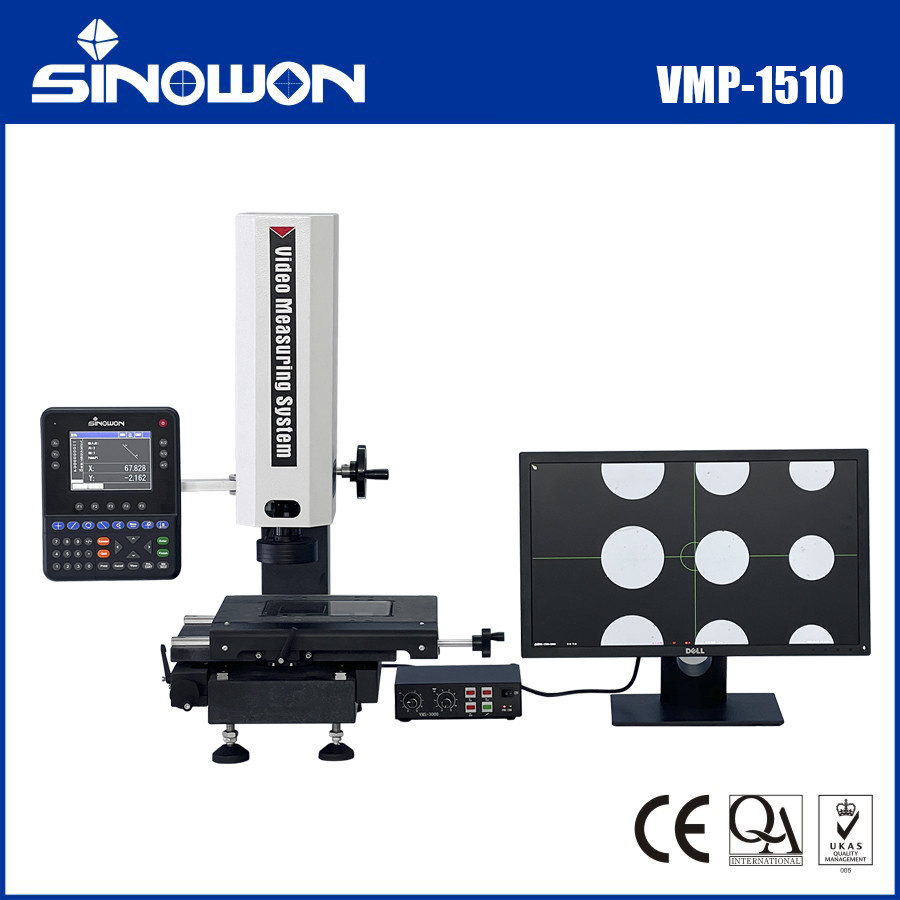

Proyektor Pengukuran Video VMP-1510
Karakteristik produk:
l Mengadopsi dasar batu granit dan kolom untuk memastikan stabilitas dan ketepatan mesin;
l Mengadopsi batang dipoles tanpa gigi dan perangkat penguncian bergerak cepat untuk memastikan bahwa kesalahan kembali tabel adalah dalam 2um;
l Mengadopsi instrumen presisi tinggi penggaris optik dan presisi meja kerja untuk memastikan akurasi E1 mesin adalah dalam ≤2.5 + L / 200um;
l Mengadopsi lensa zoom dan kamera digital warna resolusi tinggi untuk memastikan kualitas gambar yang jelas tanpa distorsi;
l Mengadopsi sumber cahaya permukaan dingin LED dan sumber cahaya paralel LED bagian bawah sebagai pencahayaan proyektor;
l Mengadopsi sumber cahaya permukaan dingin LED dan sumber cahaya paralel LED bagian bawah sebagai pencahayaan proyektor;
l Mengadopsi untuk menyesuaikan warna yang tepat dari garis silang untuk mengarahkan titik yang diukur;
l Mengadopsi kualitas tinggi warna layar metrologi multifungsi digital pembacaan DP400 sebagai sistem proses data.
Spesifikasi Teknis:
| Komoditi |
ViDeoProyektor Pengukuran |
| Model |
VMP-1510 |
| Kode# |
525-020P |
| Tahap Granit |
(310*220) mm |
| Tahap Kaca |
(179.5*129.5) mm |
| Perjalanan sumbu X/Y |
(150*100) mm |
| Z Axis Perjalanan |
Panduan linier presisi tinggi, perjalanan efektif 100mm |
| Skala linier X/Y |
Resolusi: 0.5um |
| Dasar dan Kolom Instrumen |
Batu granit presisi tinggi |
| Keakuratan Pengukuran* |
E1x, y: 2,5+L/200um |
| E2xy: 4+L/200um |
| Keakuratan Pengulangan |
2um |
| Sistem pencahayaan |
Lampu permukaan dingin LED |
| Lampu LED paralel bagian bawah |
| Lampu koaksial opsional |
| Kamera HDMI |
1/3 " 2MPixel Resolusi Tinggi Kamera: 1920*1080@30fps |
| Video pembesaran |
6.5X High-Resolution Zoom lens dengan Optical Magnification: 0.7X ~ 4.5X, |
| Video pembesaran: 26X ~ 172X (21.5 'Monitor) |
| Wireless Mouse |
Digunakan untuk menyesuaikan warna yang tepat dari garis silang untuk mengarahkan titik yang diukur |
| HDMI LCD Monitor |
21 HDMI LCD Monitor |
| Proses Data Pengukuran |
Membaca digital DP400 dengan versi bahasa Inggris multibahasa, Cina tradisional, pilihan bahasa lain |
| Sumber Daya |
AC220V/50Hz; 110V/60Hz |
| Dimensi (WxDxH) |
(462*401*725) mm |
| Berat Bruto/Net |
60/48Kg |

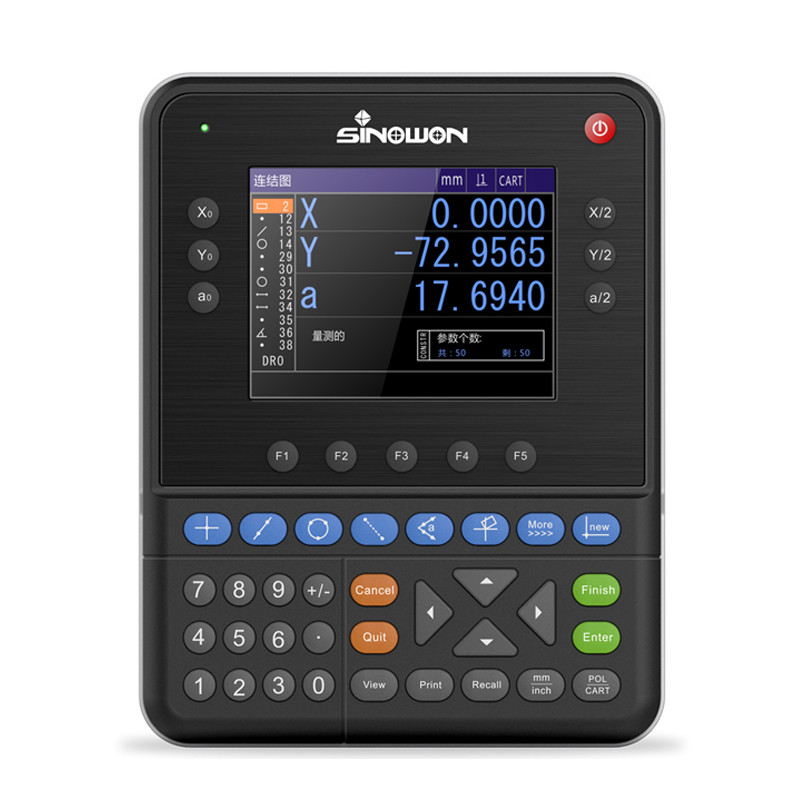

Membaca Digital Multifunction dari Proyektor Pengukuran Video DP400
Fitur:
Ø 5.6Layar berwarna dan tombol sentuh silikon tertutup, dengan informasi lengkap, operasi yang mudah, umur penggunaan yang panjang;
Ø Menyimpan 100 elemen gambar permanen, dapat mengatur dan menyimpan tanggal saat ini;
Ø Pengukuran multifungsi: Titik, garis, lingkaran, sudut, jarak, persegi panjang, benang sekrup, elips, slot, pembulatan, prasetel, konstruksi, dan sebagainya;
Ø Fungsi penghitungan arah depan atau kebalikan, nilai 1/2, titik tengah, fungsi izin, fungsi panggilan, fungsi REC (rekaman), dan pengukuran siklus;
Ø Bagian dan kompensasi linier tersedia untuk 3-sumbu, sangat memastikan akurasi pengukuran;
Ø Dapat menghubungkan saklar kaki, printer, deteksi tepi optik dan alat pengukuran tambahan lainnya;
Ø Dengan sistem kutub dan koordinat, dan dapat menampilkan milimeter dan inci, dan dapat beralih dengan mudah;
Ø Dengan fungsi izin kata sandi independen, untuk mencegah kemungkinan penyimpangan data karena operasi yang salah, juga dapat mengubah pengaturan asli dengan izin kata sandi;
Ø Mendukung beberapa bahasa: Cina, Inggris dan bahasa lainnya.
Pembacaan Digital Multifungsi Spesifikasi:
| Komoditi |
Membaca Digital Multifunction dari Proyektor Pengukuran Video |
| Model |
DP400 |
| Kode# |
510-340 |
| Bahasa |
Bahasa Cina, Portugis, Jerman dan Inggris, dll. |
| Ukuran Layar LCD |
115mm × 85mm |
| Resolusi layar LCD |
640*480 |
| Jangkauan Tampilan Digital |
8 Digit (Dengan Titik Desimal) |
| Aksis Tampilan |
3 sumbu (X,Y,Z/Q) |
| Model Tampilan Z/Q |
Panjang atau Sudut |
| Model tampilan sudut |
Gelar, menit dan kedua atau derajat |
| Tanda Skala Linear |
TTL gelombang persegi atau gelombang sinus AC dengan dua perbedaan sudut fase 90 °,
Kapasitas drive lebih besar dari 10MA
|
| Resolusi Skala Linear |
0.1um,0.2um,0.5mm, 1mm,2mm,5mm |
| Tingkat Baud |
4800,9600,14400,19200,38400,57600 |
| Port Keluar Data |
RS232,DB-9 Antarmuka induk |
| Operasi Keyboard |
Tombol sentuh silikon tertutup |
| Pelabuhan ekspansi |
Switch kaki, Printer, Optical Edge Finder, dll |
| Sumber Daya Masuk |
AC90V-240V,15W |
