Dengan karakteristik pengukuran kilat visi medan besar, akurasi tinggi, otomatisasi, pencitraan telecentric dan perangkat lunak pemrosesan gambar cerdas bekerja sama untuk mengukur,setiap tugas pengukuran menjadi sangat efisienHanya menempatkan benda kerja dalam rentang pengukuran efektif dan kemudian tekan tombol,semua dimensi dua dimensi dari benda kerja akan diekspor secara otomatis setelah data uji selesai secara instan..
Aplikasi Industri:
Hal ini banyak digunakan dalam pengukuran cepat dalam batch produk berukuran kecil dan bagian-bagian seperti mesin, elektronik, cetakan, cetakan injeksi, perangkat keras, karet, peralatan listrik tegangan rendah,bahan magnetik, pencetakan presisi, konektor, terminal, ponsel, peralatan rumah tangga, papan sirkuit cetak, perangkat medis, jam, alat pemotong, dll.
Karakteristik produk:
l Algoritma pemrosesan gambar seperti deteksi tepi sub-pixel, deburring otomatis dan penghapusan titik abnormal, dan regresi kuadrat terkecil digunakan untuk memastikan akurasi pengujian.
l Ini melanggar konvensi pengukuran dimensi dengan memungkinkan pengukuran pencitraan keseluruhan tanpa memindahkan platform pengujian, dengan kecepatan cepat dan akurasi tinggi.
l Bentuk dan arah sampel dapat dicatat secara otomatis tanpa posisi berulang.
l Ini cocok untuk pengukuran batch karena peralatan akan secara otomatis mengukur setelah secara otomatis mengidentifikasi beberapa benda kerja dan elemen uji.
l Nilai pengukuran dicatat dan keluar secara otomatis, dan kemudian statistik dan analisis akan dilakukan untuk membuat aplikasi data uji lebih nyaman.
l Lensa telesentris dengan kedalaman medan tinggi dan distorsi rendah digunakan untuk memastikan gambar tepi yang jelas, tidak ada distorsi, mengembalikan ukuran produk yang sebenarnya, menghilangkan kesalahan pengukuran,dan memastikan akurasi pengukuran dan kebalikan.
l Pengukuran batch yang efisien sangat memperpendek waktu pengukuran, meningkatkan efisiensi pengukuran, mengurangi biaya tenaga kerja, dan menghilangkan kesalahan manusia.
Parameter teknis:
| Komoditi |

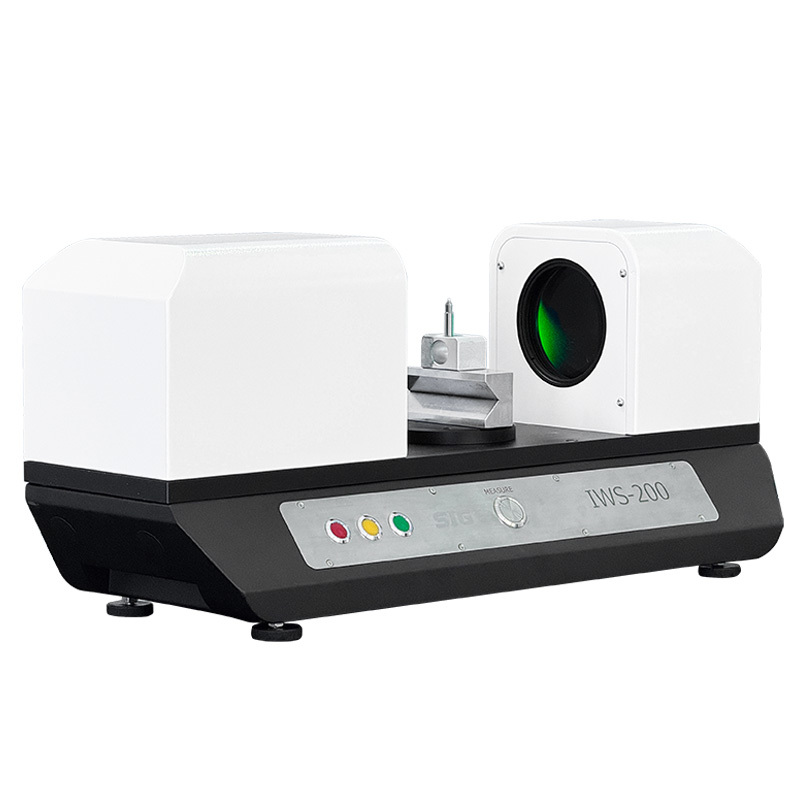

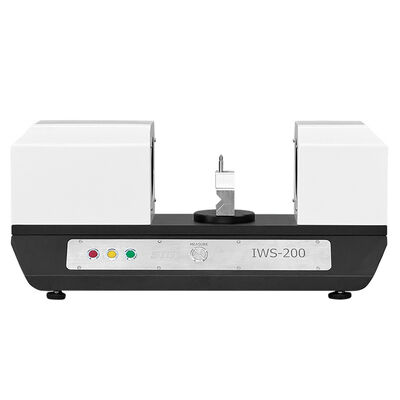

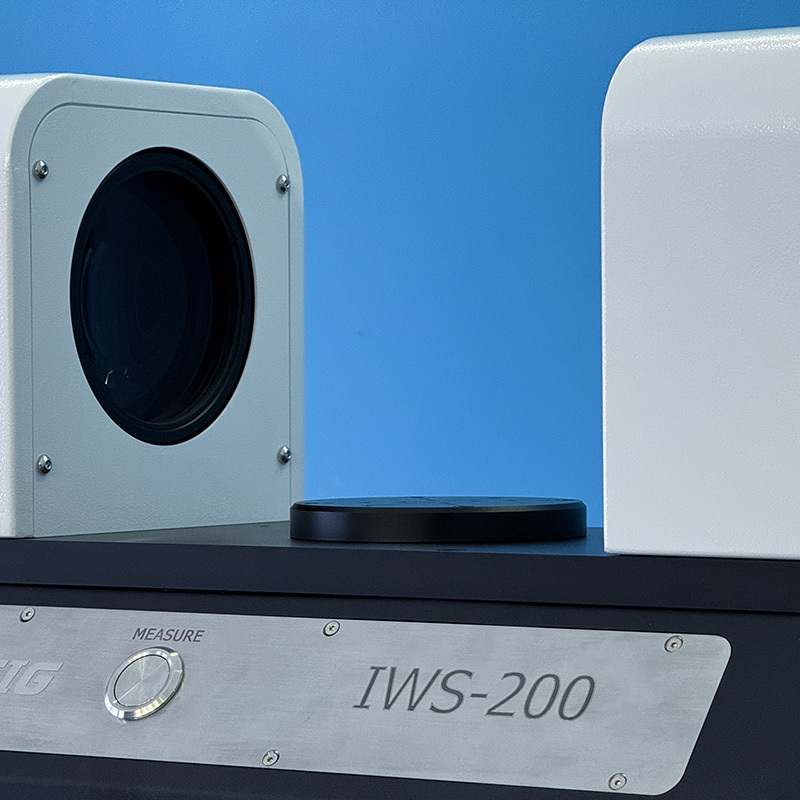

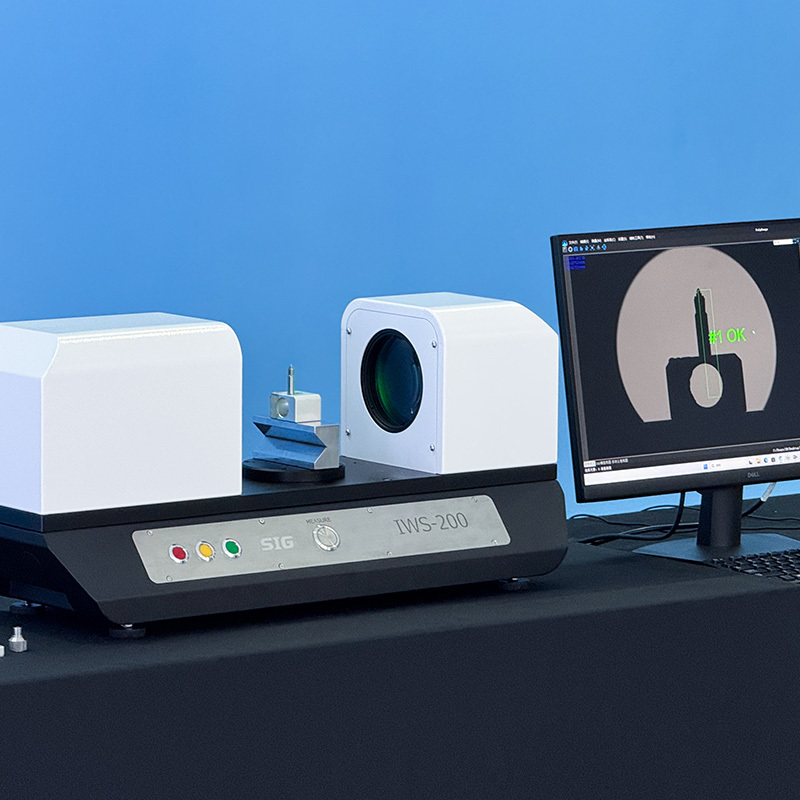

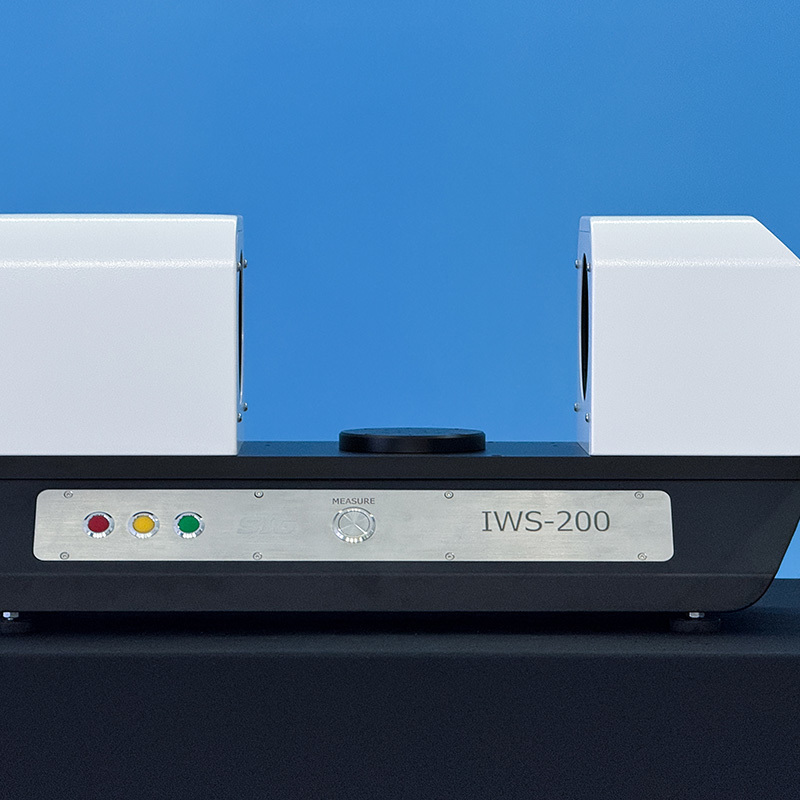

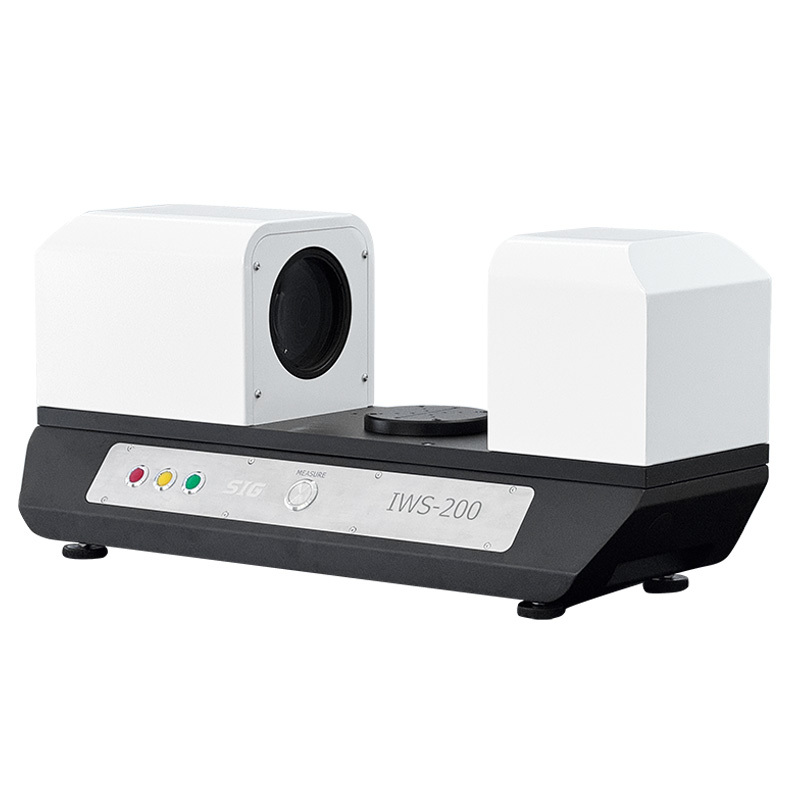

Sistem Pengukuran Penglihatan Instan Horizontal |
| Model |
IWS-200 |
| Kode # |
500-200 |
| Jangkauan Pengukuran |
φ100mm, Diameter luar panggung 120mm |
| Jarak kerja |
145mm (Fixed, ke pusat panggung) |
| Keakuratan Pengukuran |
± 2,0μm |
| Keakuratan Pengulangan |
± 0,5μm |
| Sensor gambar (pixel) |
1 inci USB3.0 Kamera, 2000W Pixels |
| Sistem pencahayaan |
Sumber cahaya bawah paralel, lampu ring permukaan opsional |
| Lensa |
Lensa Telesentris Peningkatan Tunggal |
| Kedalaman Bidang |
12 mm |
| Lingkungan Kerja |
Suhu: 0°~45°C |
| Kelembaban: 45% ~ 75% RH |
| Getaran:<0,002g,<15Hz |
| Perangkat Lunak Pengukuran |
Geomea Dedicated One-Button Flash Measurement Software |
| Waktu Uji |
< 5S (kurang dari 100 ukuran uji) |
| Data output |
Laporan data uji output otomatis |
| Fungsi Pengukuran |
Pengukuran 2D: titik, garis, lingkaran, busur, sudut, jarak, elips, cincin O, alur, persegi panjang, paralelisme |
| Fungsi Bantuan |
Perpotongan, paralel, vertikal, tangensial, setara |
| Toleransi Geometri |
Toleransi dimensi, toleransi posisi, toleransi bentuk dan posisi
(posisi, konsentrisitas, tegak lurus, paralelisme, bulat sejati, lurus sejati, kontur, dll.)
|
| Kapasitas Mesin Pembawa |
20kg |
| Sistem Operasi |
Dukungan untuk sistem operasi WIN10, 32/64-bit |
| Bahasa Operasi |
Bahasa Inggris, Cina Sederhana, Cina Tradisional, bahasa lain dapat ditambahkan |
| Sumber Daya |
220V/50Hz/10A |
| Dimensi garis besar (D)WH) |
(715*263*318) mm (tidak termasuk tampilan) |
| Berat bersih |
31kg |
