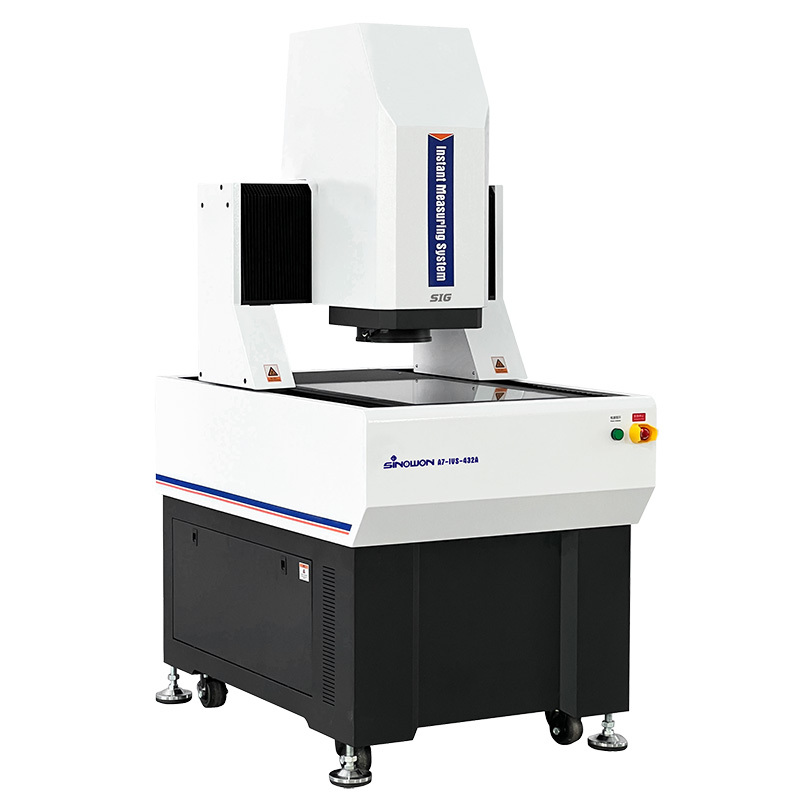

Name: Mobile Bridge Optical CMM Solusi Pengukuran Instan di Lokasi Seri V7-IVS
Brand: Hoyamo and Sinowon Inc
SKU: V7-IVS-432A
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kode#: 503-120 jam

Perjalanan Sumbu X/Y: (400*300)mm

Dimensi (LxDxT): (1195*832*1579)mm

Berat: 650kg

Perjalanan Sumbu Z: 200mm

Skala Linier: Resolusi Skala Linier yang Diimpor: 0,1um

Kapasitas beban: ＜25Kg

Perangkat Lunak Pengukuran: Geomea

Menyoroti:

CMM Seri AutoFlash

CMM Jembatan Mobile

CMM Pengukuran Instan

Informasi dasar

Tempat asal: Jiangmen, Cina

Nama merek: SINOWON

Sertifikasi: CE/ROHS

Nomor model: V7-IVS-432A

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kayu lapis

Waktu pengiriman: 30 hari kerja

Syarat-syarat pembayaran: L/C,T/T

Menyediakan kemampuan: 100 set/bulan

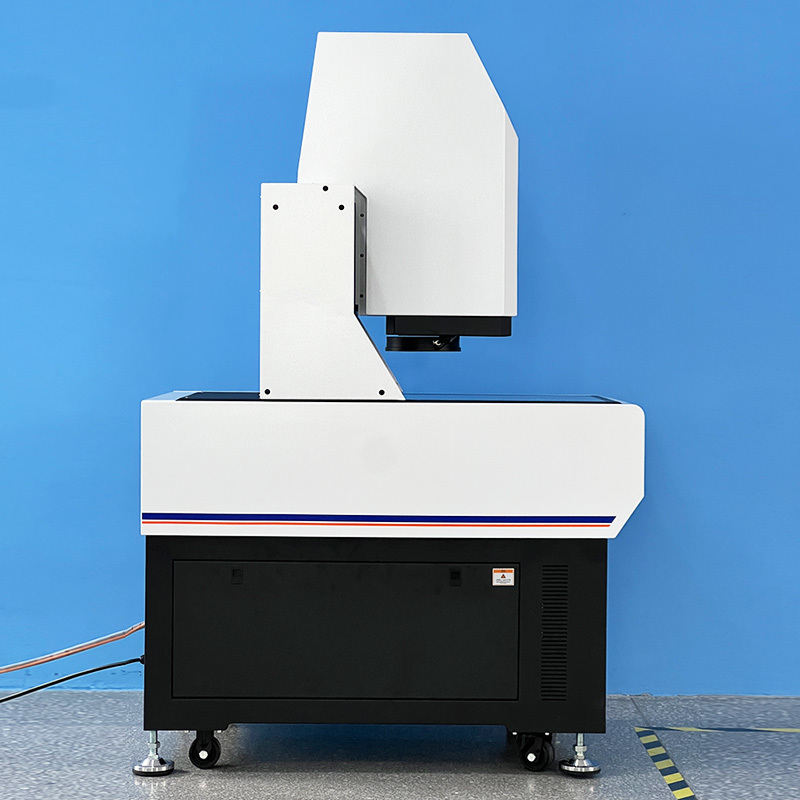

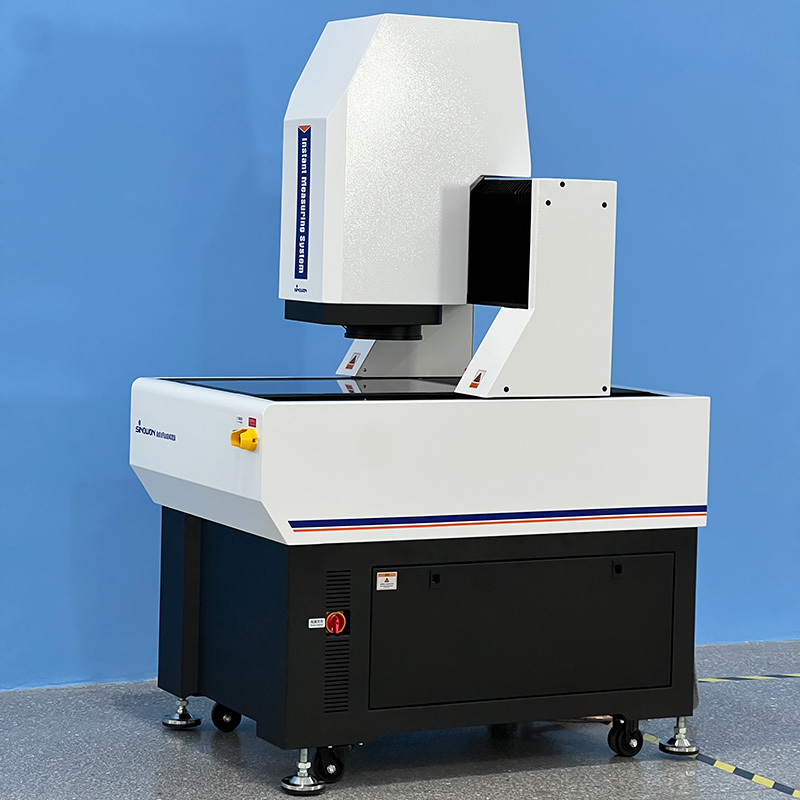

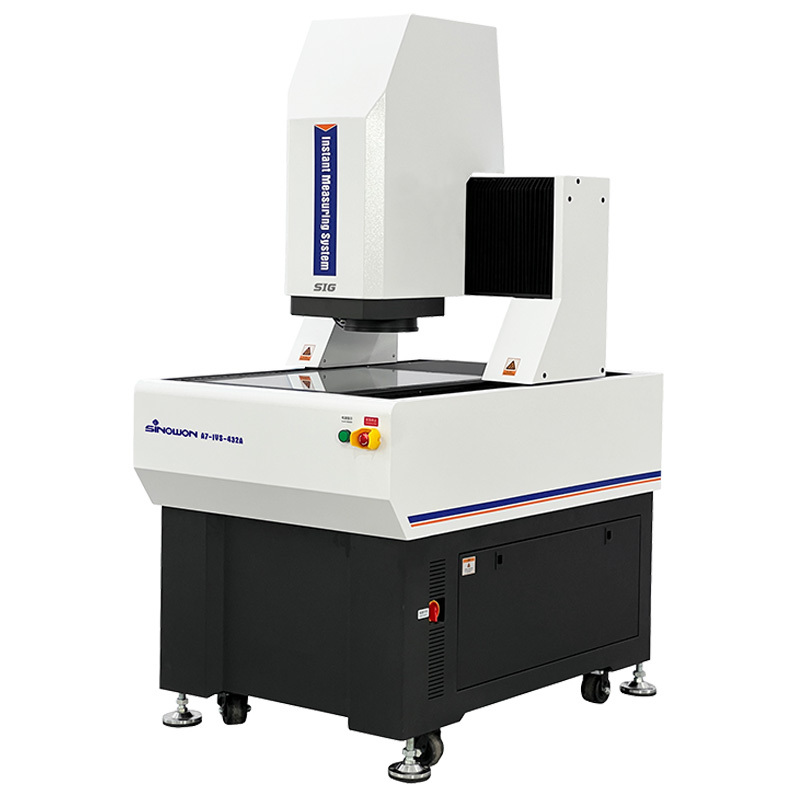

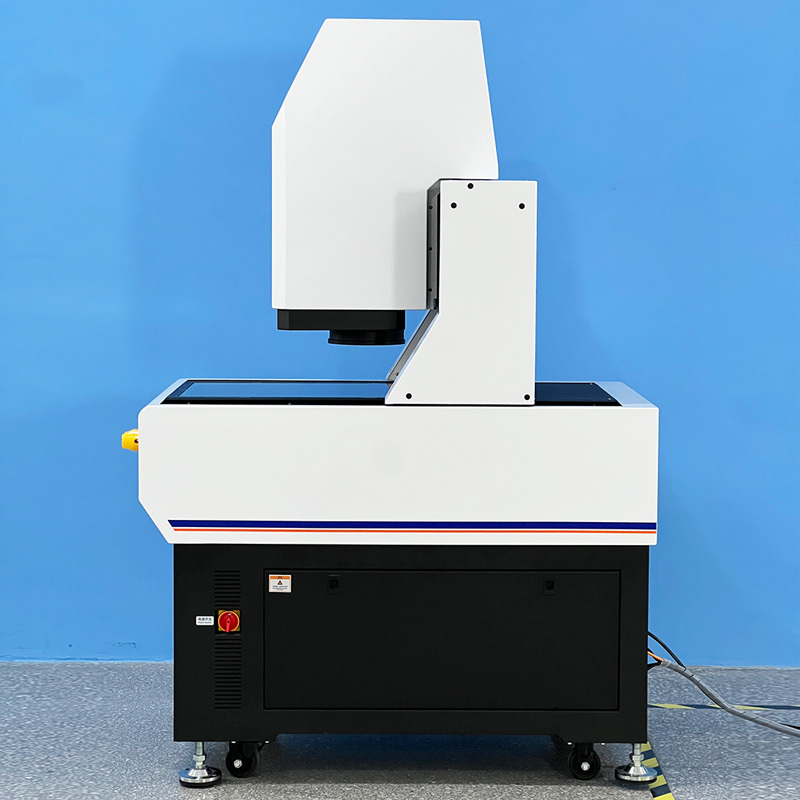

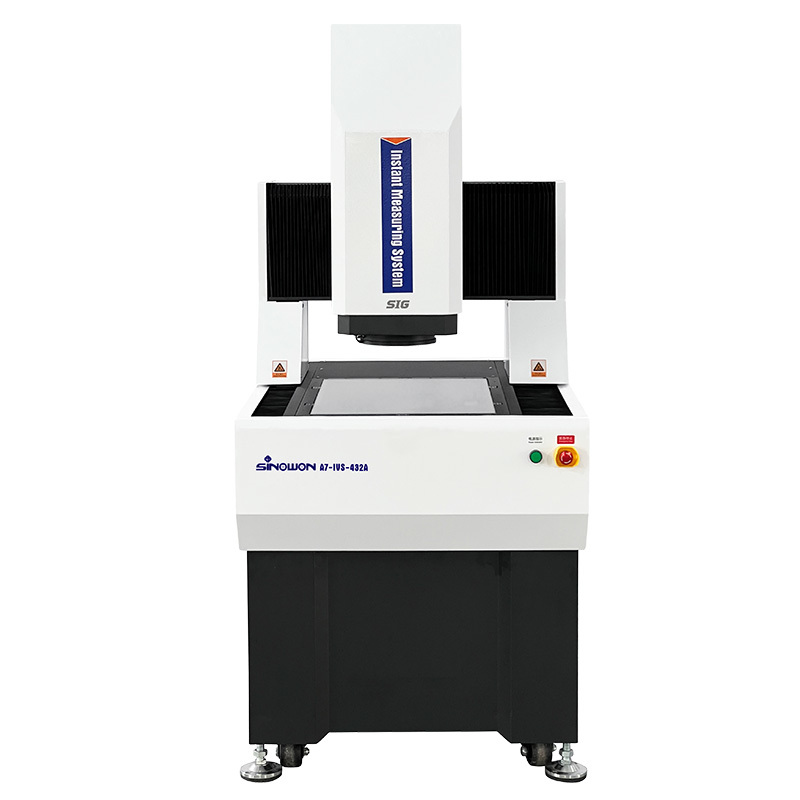

Galeri

Mobile Bridge Optical CMM Solusi Pengukuran Instan di Lokasi Seri V7-IVS

Deskripsi Produk

Sistem Pengukuran Penglihatan Instan Jembatan Mobile A7-IVS Seri

Mobile Bridge Optical CMM Solusi Pengukuran Instan di Lokasi Seri V7-IVS 0

Pengantar Produk:

Seri AutoFlash adalah presisi tinggi, sepenuhnya otomatis Instant Vision Measuring System dengan struktur gantry,yang dirancang khusus untuk pengukuran GD&T dengan kontrol listrik otomatis tiga sumbuIni dilengkapi dengan fokus otomatis, kontrol pencahayaan otomatis, dan konfigurasi gerakan otomatis dari perangkat keras dan perangkat lunak,memungkinkan pengukuran dimensi linier dan geometris yang cepat dan akuratStruktur jembatan bergerak memastikan bahwa benda kerja yang diukur tetap diam, memastikan akurasi pengukuran dan stabilitas, membuatnya cocok untuk pengukuran di industri seperti elektronik,peralatan medis, LCD, dan aerospace.

Karakteristik produkc:

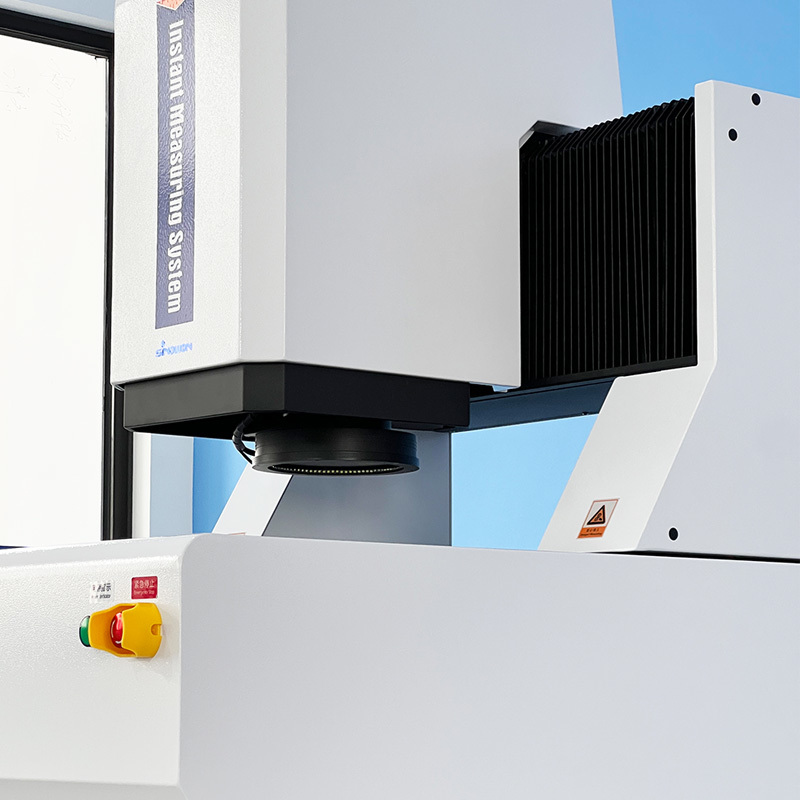

Dilengkapi dengan kamera 20 juta piksel dan lensa telecentric ganda dengan pembesaran ganda, kualitas pencitraan sangat baik;
Desain telesentrisitas tinggi di bawah 0,02° memastikan akurasi pengukuran untuk produk dengan perbedaan tinggi yang signifikan;
Distorsi TV rendah di bawah 0,01% dan keseragaman distorsi di seluruh gambar memastikan akurasi pengulangan dinamis pengukuran;
Desain pembesaran ganda memungkinkan pengukuran yang efisien dengan bidang pandang yang besar dan pengukuran presisi tinggi dengan pembesaran tinggi,memenuhi kebutuhan ganda pelanggan untuk efisiensi dan akurasi;
Kontrol presisi CNC tiga sumbu XYZ sepenuhnya otomatis memastikan penentuan posisi yang akurat;
Penggunaan dasar dan kolom marmer India memberikan stabilitas yang baik;
Panduan linier presisi, sekrup bola tanah, motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;
Skala linier presisi tinggi 0,1 μm memastikan akurasi penentuan posisi dan pengukuran sistem;

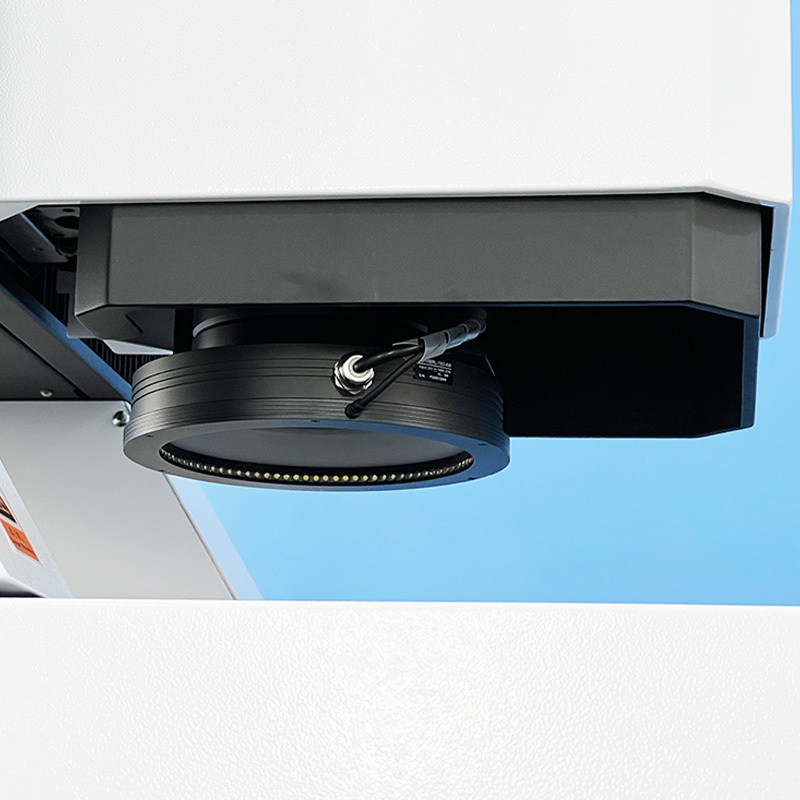

Dilengkapi dengan berbagai sumber cahaya dan fungsi angkat cerdas untuk beradaptasi dengan berbagai skenario pengukuran;
Perangkat lunak pengukuran Geomea yang kuat dan mudah digunakan meningkatkan kontrol kualitas;
Program pengukuran otomatis dapat diatur untuk secara efisien dan cepat menyelesaikan pengukuran batch;
Sensor cahaya putih non-kontak opsional dapat digunakan untuk mengukur ketebalan, rata, dll.

Aplikasi:

Hal ini dapat diterapkan untuk pengukuran presisi benda berukuran besar
Industri 3C: layar ponsel, casing ponsel
Industri elektronik: papan PCB
Energi baru: baterai lithium
Industri otomotif: suku cadang presisi

Spesifikasi:

Komoditi				Sistem Pengukuran Penglihatan Instan Jembatan Mobile A7- Seri IVS
Model				A7-IVS-432	A7-IVS-542
X/Y Axis Travel ((mm)				(400*300) mm	(500*400) mm
Dimensi ((WxDxH)				(11958321579) mm	(14639401591) mm
Ukuran Kemasan				(138011701910) mm	(169013002000) mm
Berat badan				650Kg	780Kg
Z Axis Trave ((mm)				200 mm
sumbu X/Y/Z-3 Skala linier				Resolusi skala linier impor: 0,1um
Mode Panduan				Panduan linier presisi, double-track double slider guide.
Mode Operasi				Kontroler joystick, operasi mouse, program deteksi otomatis
Kapasitas Beban				< 25kg
Lingkungan Kerja				Suhu 20°C ± 2°C, kisaran kelembaban < 2°C/jam, kelembaban 30 ~ 80%, getaran < 0,002g, < 15Hz
Sumber Daya				AC220V/50Hz; 110V/60Hz
Perangkat Lunak Pengukuran				Geomea
Kamera				1 ′′ 20Mpixel B/W Kamera
Lensa Telesentris Ganda				Double Rate Dual Telecentric Lens
Perbesar				0.16X	0.64X
Pengukuran Gambar	Kemungkinan diulang		Tidak Bergerak	± 1 μm	± 0,5μm
			Pindah	± 2 μm	± 1,5 μm
	Keakuratan*		Tanpa Mengikat	± 3,9μm	± 2 μm
			Mengikat	± 7μm	± 4 μm
Jarak kerja				145 ± 2 mm	145 ± 2 mm
Telesentrisitas				< 0,02°	< 0,02°
Kedalaman Bidang				6mm@25 lp/mm	0.6mm@64 lp/mm
Bidang Tampilan (mm) DHV		1 ¢		8255100	211425
				534469	131117
		2/3
Resolusi				20um	7.8um
Sistem pencahayaan		Kontur		Pencahayaan kontur paralel LED
		Permukaan		0~255 tingkat pencahayaan LED yang dapat disesuaikan secara terus menerus

Deskripsi Model Konfigurasi Produk (Contoh dengan A7-IVS-432):

Kategori produk	2.5D	3D	2.5D	3D
Komoditi	2.5D Pengukuran Penglihatan Instan	Pengukuran 3D Instan	2.5D Laser-Scan & Instant Vision Measurement	Mesin Pengukuran Multisensor 3D Otomatis
Model	A7-IVS-432A	A63-IVS-432B	A7-IVS-432C	A7-IVS-432D
Jenis	A	B	C	D
Makna	Sensor lensa zoom optik	Sensor lensa zoom dan sensor probe kontak	Sensor lensa zoom dan sensor laser	Sensor lensa zoom, sensor kontak probe dan sensor laser
Probe kontak	Tanpa	MCP-Kit1	Tanpa	MCP-Kit1
Modul laser	Tanpa	Tanpa	Omron Lazer	Omron Lazer

AkuModel dan Spesifikasi Sistem Pengukuran Visi Nstant:

Model	Kode#	Model	Kode#	Model	Kode#	Model	Kode#
A7-IVS-432A	503-120H	A7-IVS-542A	503-120J	A7-IVS-652A	503-120K	A7-IVS-862A	503-120L
A7-IVS-432B	503-220H	A7-IVS-542B	503-220J	A7-IVS-652B	503-220K	A7-IVS-862B	503-220L
A7-IVS-432C	503-320H	A7-IVS-542C	503-320J	A7-IVS-652C	503-320K	A7-IVS-862C	503-320L
A7-IVS-432D	503-320H	A7-IVS-542D	503-320J	A7-IVS-652D	503-320K	A7-IVS-862D	503-320L

Tabel panduan ruang pengukuran sistem pengukuran penglihatan instan:

Perjalanan	Model	Keakuratan	X Axis Perjalanan mm	Perjalanan sumbu Y mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan Maksimal Khusus mm
300X400X200	A3-IVS-432	3+L/200	400	300	200	400
	A6-IVS-432	2.5+L/200	400	300	200	400
	A7-IVS-432	2+L/200	400	300	200	400
	A7-ITS-432	2+L/200	400	300	200	400
400X500X200	A3-IVS-542	3+L/200	500	400	200	400
	A6-IVS-542	2.5+L/200	500	400	200	400
	A7-IVS-542	2+L/200	500	400	200	400
	A7-ITS--542	2+L/200	500	400	200	400
500X600X200	A3-IVS-652	3+L/200	600	500	200	400
	A6-IVS-652	2.5+L/200	600	500	200	400
	A7-IVS-652	2+L/200	600	500	200	400
	A7-ITS-652	2+L/200	600	500	200	400
600X800X200	A3-IVS-862	3+L/200	800	600	200	400
	A6-IVS-862	2.5+L/200	800	600	200	400
	A7-IVS-862	2+L/200	800	600	200	400
	A7-ITS-862	2+L/200	800	600	200	400

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Mobile Bridge Optical CMM Solusi Pengukuran Instan di Lokasi Seri V7-IVS 1

Mobile Bridge Optical CMM Solusi Pengukuran Instan di Lokasi Seri V7-IVS 2

Mobile Bridge Optical CMM Solusi Pengukuran Instan di Lokasi Seri V7-IVS 3
