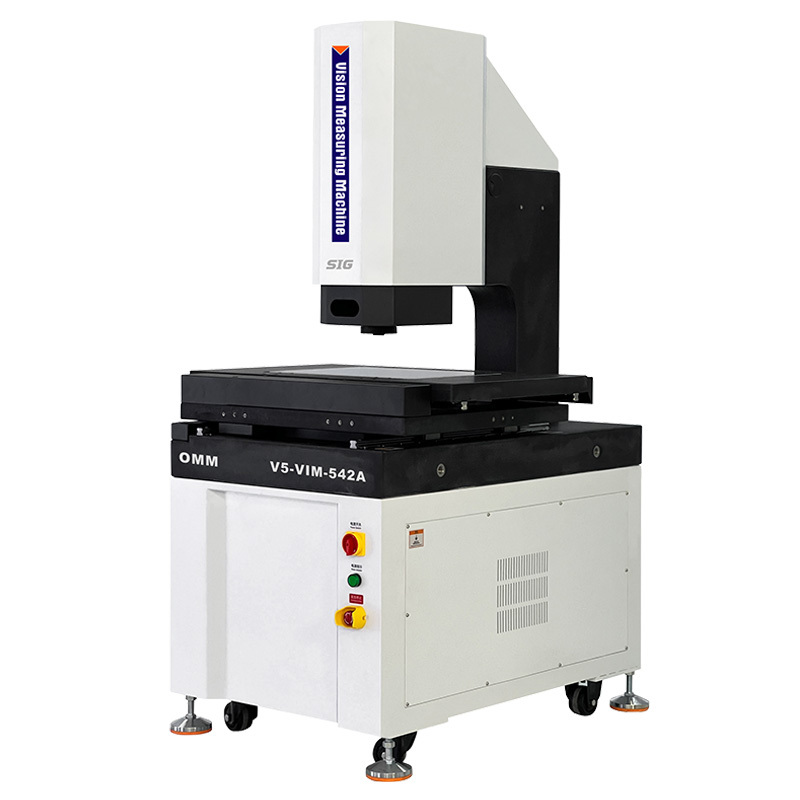

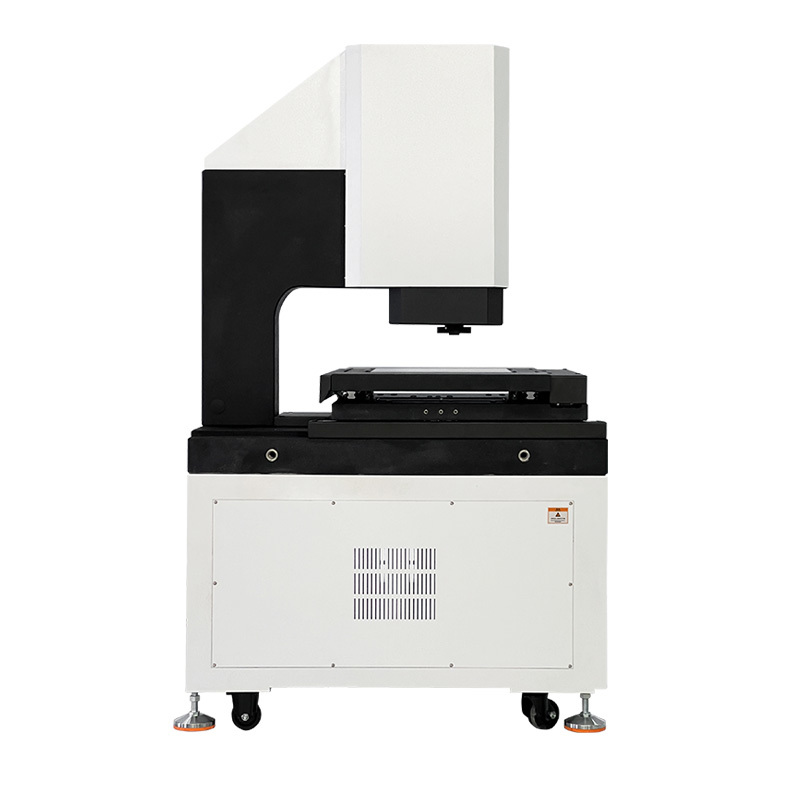

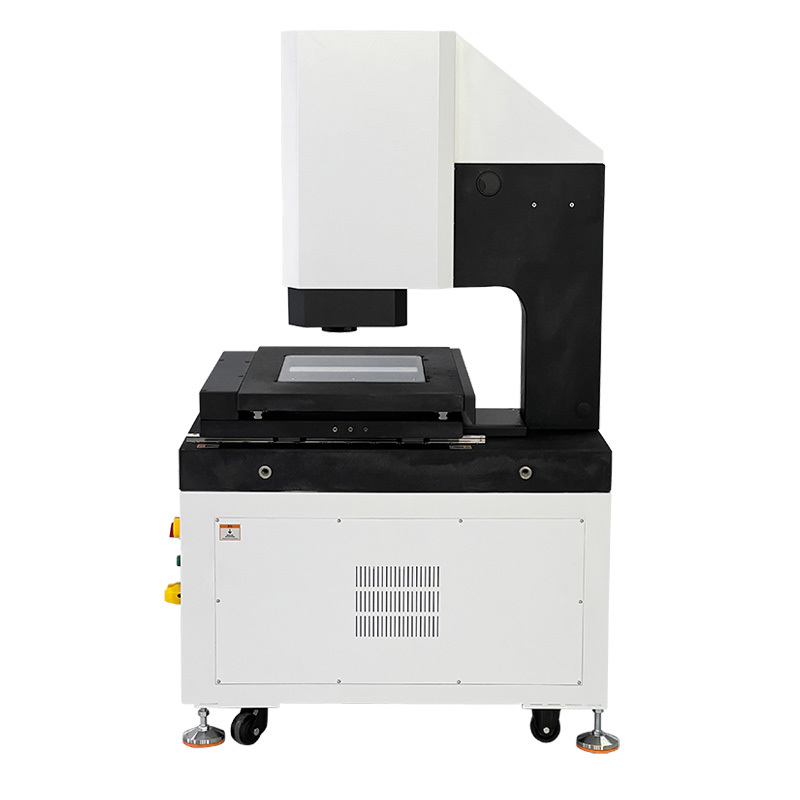

Cantilever Mesin Pengukuran Visi Otomatis V5-VIMSeri
Karakteristik Produk:
l XYZ tiga sumbu kontrol presisi otomatis CNC, penentuan posisi yang tepat;
l Dasar dan pilar granit, stabilitas yang baik;
l Panduan linier presisi, sekrup bola kelas grinding dan motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;
l 0,5μm garis garis presisi tinggi untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
l Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang tepat;
l Lensa optik definisi tinggi 6,5X, zoom yang akurat, koreksi piksel satu kali;
l Lampu permukaan LED 8-area 5-ring yang dikendalikan oleh program dan sistem pencahayaan kontur LED paralel secara cerdas mewujudkan penyesuaian kecerahan 256 tingkat;
l Perangkat lunak pengukuran otomatis Vision iMeasuring dengan fungsi yang kuat dan mudah dioperasikan.
Spesifikasi:
| Komoditi |
Cantilever Mesin Pengukuran Visi Otomatis V5-VIMSeri |
| Model |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Perjalanan sumbu X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Keakuratan* |
E1x,y |
2.0+L/200 ((um) |
| E1xy |
3.0+L/200 ((um) |
| E1z |
4.0+L/200 ((um) |
| Perjalanan sumbu Z (mm) |
200 (opsional peningkatan ke 300mm/400mm) |
| Resolusi Skala |
Ruler grating kaca presisi tinggi dengan resolusi 0,5um |
| Bahan meja kerja |
Granit |
| Mode Panduan |
Panduan linier presisi tinggi, Panduan double-track Double Slider |
| Mode Operasi |
Kontroler joystick, operasi mouse, program deteksi otomatis |
| Mode operasi |
Remote control handle, operasi mouse, pemrograman deteksi otomatis |
|
Pencahayaan
Sistem
|
Kontur |
Lampu Kontur Paralel LED |
| Permukaan |
0~255 Lampu permukaan LED 8 divisi yang dapat disesuaikan tanpa langkah |
| Koaksial |
Lampu LED titik terang tinggi opsional |
| Sistem video |
1/2.9 "Kamera Digital Resolusi Tinggi |
| 6.5X Elektronik Umpan Balik Zoom Lensa Zoom745EF, Optical Magnification:0.7X-4.5X, video pembesaran: 28X ~ 180X |
| Perangkat lunak pengukuran |
iPengukuran |
| Sistem operasi |
Mendukung sistem operasi WIN10/11-32/64 bit. |
| Bahasa |
Bahasa Inggris, Cina Sederhana, Cina Tradisional, versi bahasa lainnya dapat ditambahkan. |
| Lingkungan kerja |
Suhu adalah 20°C 2°C, dan perubahan suhu kurang dari 1°C/jam; Kelembaban 30% ~ 80% RH; Getaran < 0.02g, ≤15Hz. |
| Sumber Daya |
220V/50Hz/10A |
| Mesin bantalan |
0~30Kg (kapasitas bantalan akhir: 50Kg) |
| Dimensi (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Berat bersih (Kg) |
396 |
466 |
560 |
796 |
| Konfigurasi opsional |
Lensa Zoom Bawa Balik Elektronik dengan Cahaya Koaksial, lensa zoom listrik, probe kontak, spektrum titik cahaya putih, kamera 3D, remote control Bluetooth nirkabel. |
Catatan:
L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.
Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.
0.5X atau 2X obyektif opsional tersedia sesuai dengan kebutuhan.
Deskripsi Model Konfigurasi Produk ((Contoh dengan V5-VIM-432):
| Kategori produk |
2.5D |
3D |
2.5D |
3D |
| Komoditi |
2.5D Visi Otomatis
Mesin pengukur
|
3D otomatis
Kontak & Visi
Mesin pengukur
|
2.5D otomatis
Laser-Scan & Visi
Mesin pengukur
|
3D Multisensory Otomatis
Mesin pengukur
|
| Model |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Jenis |
A |
B |
C |
D |
| Makna |
Sensor lensa zoom optik |
Sensor lensa zoom dan sensor probe kontak |
Sensor lensa zoom dan sensor laser |
Sensor lensa zoom, sensor kontak probe dan sensor laser |
| Probe kontak |
Tanpa |
MCP-Kit1 |
Tanpa |
MCP-Kit1 |
| Modul laser |
Tanpa |
Tanpa |
Laser Omron |
Laser Omron |
| Versi perangkat lunak |
iMengukur4.1 |
iMengukur4.2 |
Mengukur 5.0 |
Mengukur 5.1 |
Cantilever Automatic Vision Measuring Machine Model dan Spesifikasi:
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Cantilever Mesin Pengukuran Visi Otomatis V5Ruang Pengukuran Seri:
| Perjalanan |
Model |
Keakuratan |
sumbu XPerjalanan mm |
Y Axis Perjalanan mm |
Z Axis Perjalanan mm |
sumbu Z Perjalanan yang disesuaikan mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
Spesifikasi perjalanan lainnya dapat disesuaikan.
