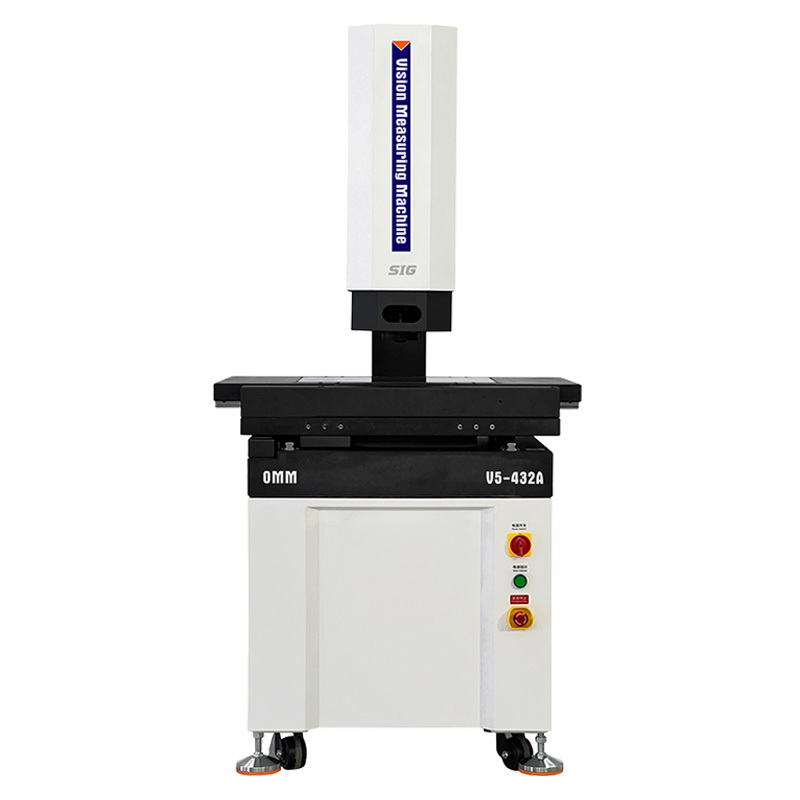

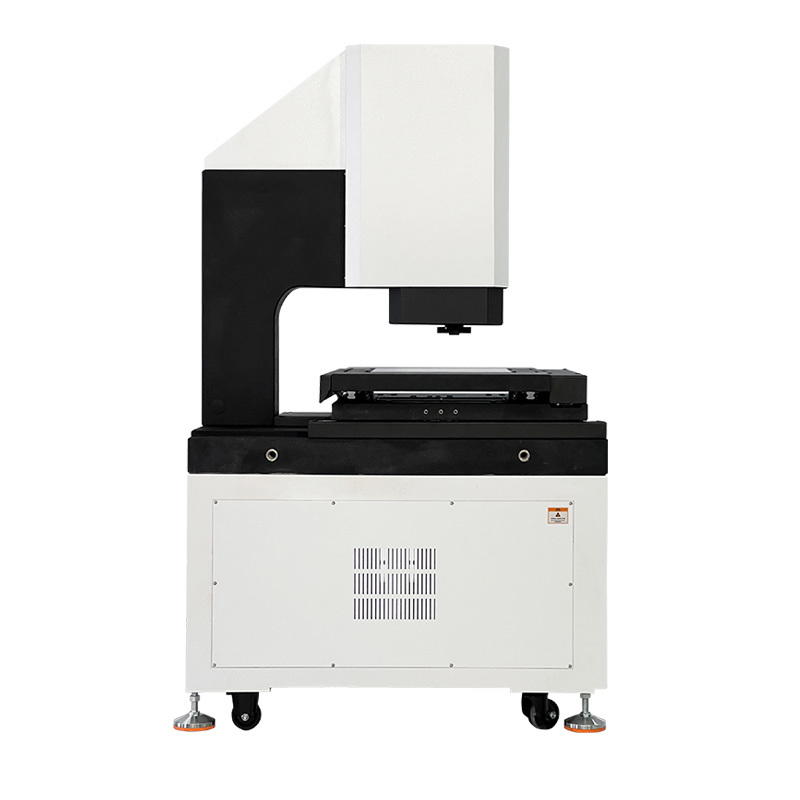

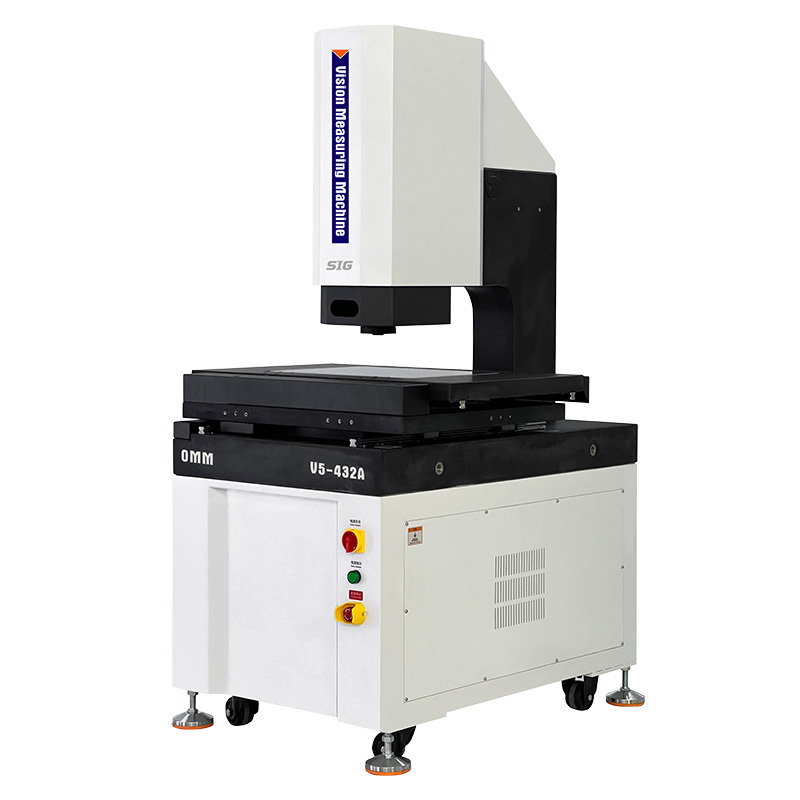

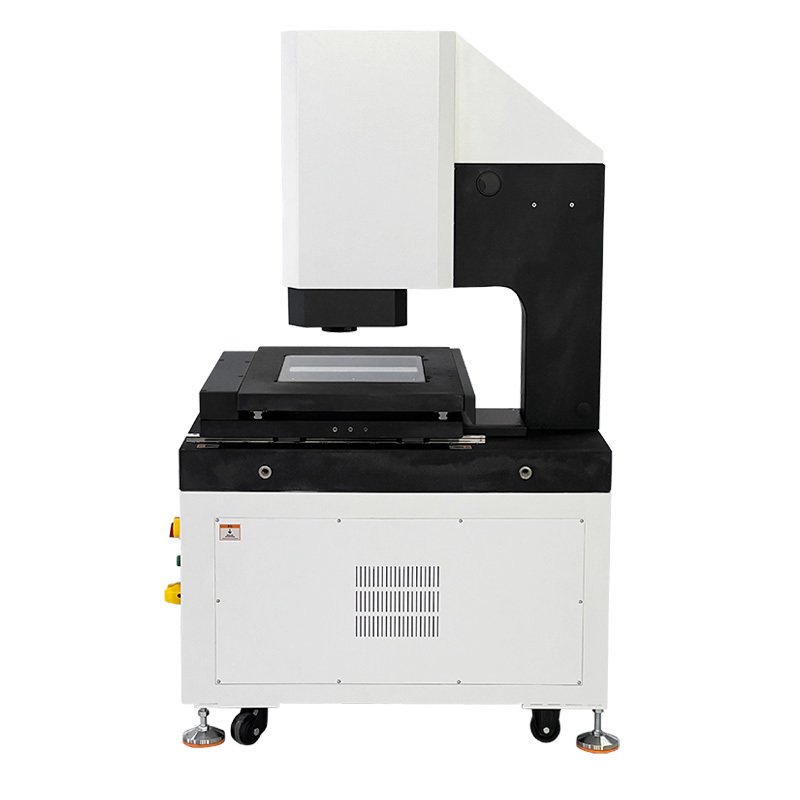

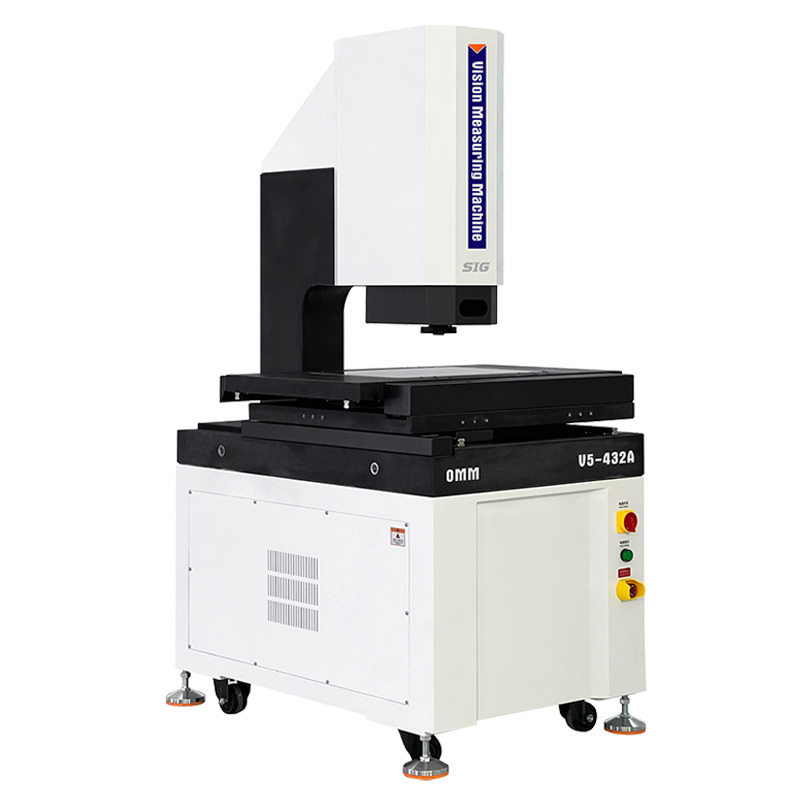

Mesin Pengukur Visi Otomatis Cantilever V5Seri
Karakteristik Produk:
l Kontrol presisi otomatis CNC tiga sumbu XYZ, penentuan posisi yang tepat;
l Basis dan pilar granit, stabilitas yang baik；
l Panduan linier presisi, sekrup bola kelas penggilingan dan motor servo AC, dll., memastikan akurasi dan stabilitas sistem gerak;
l Penggaris kisi presisi tinggi 0,5μm untuk memastikan akurasi penentuan posisi dan akurasi pengukuran sistem;
l Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang tepat；
l Lensa optik definisi tinggi 6.5X, zoom akurat, koreksi piksel satu kali；
l Sistem pencahayaan permukaan LED 5-cincin 8-area yang dikontrol program dan sistem pencahayaan kontur LED paralel secara cerdas mewujudkan penyesuaian kecerahan 256-level;
l Perangkat lunak pengukuran Visi otomatis iMeasuring dengan fungsi yang kuat dan mudah dioperasikan.
Spesifikasi:
| Komoditas |
Sistem Pengukuran Video Otomatis V5Seri |
| Model |
V5-322 |
V5-432 |
V5-542 |
V5-652 |
| Perjalanan sumbu X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2+L/200 |
| E2xy(um) |
3+L/200 |
|
E1z titik tunggal
akurasi (um)
|
4+L/200 |
| Perjalanan sumbu-Z (mm) |
200 (peninggian opsional hingga 300mm/400mm) |
| Resolusi Skala |
Penggaris kisi kaca presisi tinggi dengan resolusi 0,5um |
| Bahan Meja Kerja |
Granit |
| Mode Panduan |
Panduan Linier Presisi Tinggi, Panduan Ganda Jalur Ganda |
| Mode Operasi |
Pengontrol Joystick, Operasi Mouse, Program Deteksi Otomatis |
| Mode operasi |
Pegangan kendali jarak jauh, operasi mouse, deteksi otomatis pemrograman |
|
Pencahayaan
Sistem
|
Kontur |
Pencahayaan Kontur Paralel LED |
| Permukaan |
Pencahayaan Permukaan LED 8 Divisi yang Dapat Disesuaikan Tanpa Henti 0~255 |
| Koaksial |
Lampu LED Titik Kecerahan Tinggi Opsional |
| Sistem video |
Kamera Digital Resolusi Tinggi 1/2.9" |
| Lensa Zoom Umpan Balik Elektronik 6.5X Zoom745EF, Pembesaran Optik:0.7X-4.5X, Pembesaran Video:28X~180X |
| Perangkat lunak pengukuran |
iMeasuring |
| Sistem operasi |
Mendukung sistem operasi WIN10/11-32/64 bit. |
| Bahasa |
Inggris, Cina Sederhana, Cina Tradisional, versi bahasa lain dapat ditambahkan. |
| Lingkungan kerja |
Suhu 20℃ 2℃, dan perubahan suhu kurang dari 1℃/jam; Kelembaban 30% ~ 80% RH; Getaran < 0.02g's, ≤15Hz. |
| Catu Daya |
220V/50Hz/10A |
| Bantalan mesin |
0~30Kg (kapasitas bantalan tertinggi: 50Kg) |
| Dimensi (PxLxT)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Berat Bersih (Kg) |
396 |
466 |
560 |
796 |
| Konfigurasi opsional |
Lensa Zoom Umpan Balik Elektronik dengan Cahaya Koaksial, lensa zoom listrik, probe kontak, spektrum titik cahaya putih, kamera 3D, kendali jarak jauh Bluetooth nirkabel. |
Catatan:
L adalah panjang yang diukur (mm), akurasi mekanis sumbu-Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.
Pembesaran adalah nilai perkiraan, itu terkait dengan dimensi monitor dan resolusi.
Objektif 0.5X atau 2X opsional tersedia sesuai dengan kebutuhan.
Deskripsi Model Konfigurasi Produk (Contoh dengan V5-432):
| Kategori Produk |
2.5D |
3D |
2.5D |
3D |
| Komoditas |
Visi Otomatis 2.5D
Mesin Pengukur
|
Otomatis 3D
Kontak & Visi
Mesin Pengukur
|
Otomatis 2.5D
Laser-Scan & Visi
Mesin Pengukur
|
Multisensor Otomatis 3D
Mesin Pengukur
|
| Model |
V5-432A |
V5-432B |
V5-432C |
V5-432D |
| Tipe |
A |
B |
C |
D |
| Signifikansi |
Sensor Lensa Zoom Optik |
Sensor Lensa Zoom dan Sensor Probe Kontak |
Sensor Lensa Zoom dan Sensor Lazer |
Sensor Lensa Zoom, Sensor Probe Kontak dan Sensor Lazer |
| Probe Kontak |
Tanpa |
MCP-Kit1 |
Tanpa |
MCP-Kit1 |
| Modul Lazer |
Tanpa |
Tanpa |
Laser Omron |
Laser Omron |
| Versi Perangkat Lunak |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Model dan Spesifikasi Mesin Pengukur Visi Otomatis Cantilever:
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| V5-322A |
527-120G |
V5-432A |
527-120H |
V5-542A |
527-120J |
V5-652A |
527-120K |
| V5-322B |
527-220G |
V5-432B |
527-220H |
V5-542B |
527-220J |
V5-652B |
527-220K |
| V5-322C |
527-320G |
V5-432C |
527-320H |
V5-542C |
527-320J |
V5-652C |
527-320K |
| V5-322D |
527-420G |
V5-432D |
527-420H |
V5-542D |
527-420J |
V5-652D |
527-420K |
Mesin Pengukur Visi Otomatis Cantilever V5 Ruang Pengukuran Seri:
| Perjalanan |
Model |
Akurasi |
Sumbu X Perjalanan mm |
Perjalanan Sumbu Y mm |
Perjalanan Sumbu Z mm |
Perjalanan Kustom Sumbu Z mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-322 |
2+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V5-432 |
2+L/200 |
4.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V5-542 |
2+L/200 |
4.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V5-652 |
2+L/200 |
4.0+L/200 |
600mm |
400mm |
200mm |
400mm |
Spesifikasi perjalanan lainnya dapat disesuaikan.
