Rumah /Produk/Mesin pengujian pelapis/Mesin pengujian lapisan celah presisi ST-5000G

Mesin pengujian lapisan celah presisi ST-5000G

1 set
MOQ
Can be discussed
harga
Mesin pengujian lapisan celah presisi ST-5000G
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kepadatan substrat: < 10 u
Lebar lapisan: 450mm
Keterbasahan substrat: <15°
Suhu substrat: 23±2℃
Metode pembentukan film: Lapisan celah
Viskositas: 300nm ~ 10um (film kering)
Homogenitas pembentuk film: 5% ≤ dalam film, 5% ≤ antar film
Menyoroti:

Mesin pengujian pelapis

,

Mesin pengujian lapisan retakan presisi

,

Mesin pengujian lapisan celah presisi
Informasi dasar
Tempat asal: Dongguan, Cina
Nama merek: SQP
Sertifikasi: CE/ROHS
Nomor model: ST-5000G
Dokumen: D4 Sinowon ST-5000G Precisi...a1.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: kayu lapis
Waktu pengiriman: 30 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 50 set/Bulan
Deskripsi Produk

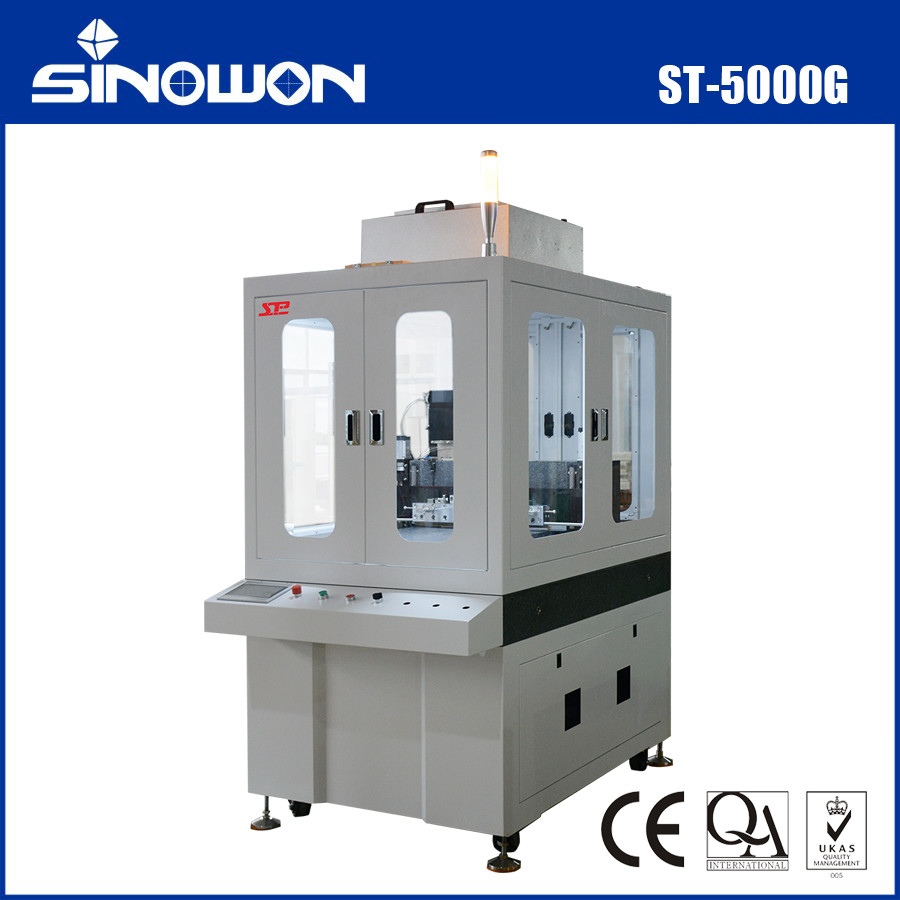

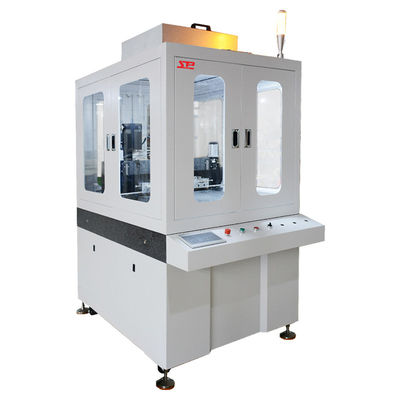

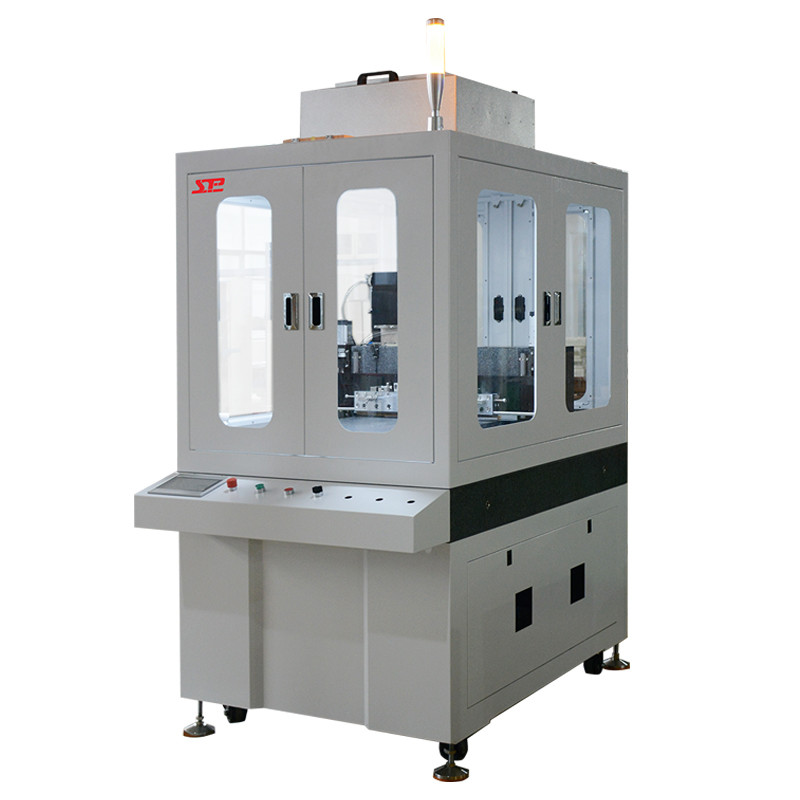

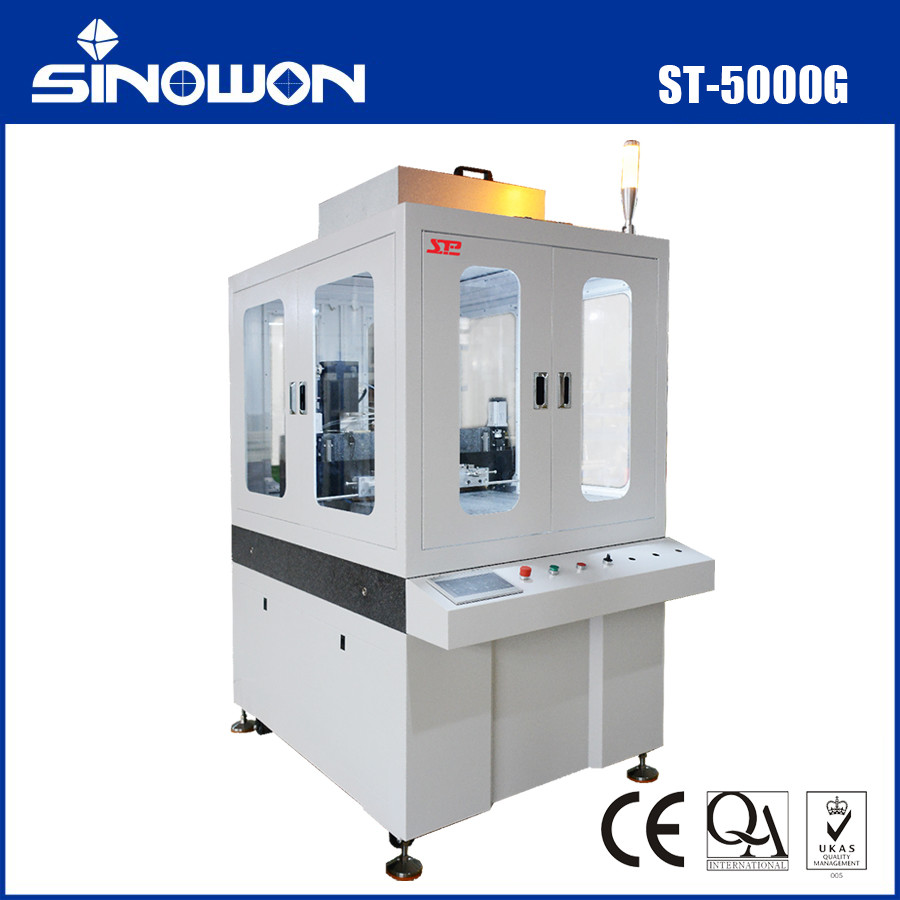

ST-5000G Mesin uji pelapisan celah presisi

Mesin pengujian lapisan celah presisi ST-5000G 0​


ProdukSAYApengantar:
Mesin Pelapis Eksperimental Pelapisan Presisi ST-5000G adalah jenis baru mesin pelapis eksperimental dengan presisi tinggi, keandalan tinggi, dan stabilitas tinggi. Karakteristik peralatan tersebut adalah: dengan pompa perekatan presisi tinggi yang diproduksi sendiri dan dikembangkan serta cetakan celah presisi tinggi, obat cair dilapisi secara merata pada substrat kaku untuk menyiapkan lapisan tipis area luas dengan keseragaman ketebalan film yang tinggi.


Spesifikasi dan Komposisi Peralatan:

Parameter Perangkat:

Substrat yang berlaku:

(1) Ukuran substrat 500mm*500mm
(2) Kerataan substrat ＜10u
(3) Keterbasahan substrat ＜15°
(4) Suhu substrat 23±2℃



Cairan yang Berlaku:

(1) jenis Isopropanol, DMF, DMSO dan pelarut organik lainnya atau pelarut campuran lainnya
(2) viskositas 1~70CPS
(3) Konten padat 7%~50%



Kinerja proses peralatan:

(1) Metode pembentukan film Lapisan celah
(2) viskositas 300nm~10um (Film kering)
(3) Homogenitas pembentuk film 5% ≤ dalam film, 5% ≤ antar film



Lapisan mati:

Nomor Proyek Parameter teknis Komentar
1 Bahan SUS630
2 Lebar berlapis 450mm
3 Kerataan/kelurusan ≤3um
4 Kekasaran lumen Ra≤0.025
5 Celah celah Jenis paking, keseragaman ketebalan paking ≤±2um
6 Rentang penyesuaian celah ≤±10um
7 Kecuali untuk rentang tepi ≤10mm
8 Rakitan anti-tabrakan kepala pelapis Letaknya 20um lebih rendah dari bibir, yang secara efektif mencegah bibir bertabrakan
9 Koreksi kepala pelapisan Ini secara otomatis dikoreksi oleh sensor perpindahan linier presisi tinggi
10 Desain saluran gelembung Ruang cetakannya tingkat tinggi dan memiliki lubang vesikel tingkat tinggi



Pompa Pelapisan:

Nomor Proyek Parameter teknis Komentar
1 Bahan bodi pompa SUS316L
2 Bahan cincin penyegel Segel tahan korosi
3 Volume pompa 5ml
4 Kontrol berkendara Motor servo, sekrup bola
5 Resolusi kontrol ludah 0,01ul/dtk
6 Waktu respons 0,01 detik
7 Kecepatan meludah 0~2000ul/dtk
8 Akselerasi ludah maksimum 2000ul/dtk²
9 Konfigurasi fungsional

1)Pompa pasokan cairan secara otomatis mengurangi tekanan setelah pengisian ulang；

2) Fungsi penundaan pelepasan cairan;

3) Fungsi penyedotan terminal;

4) Fungsi rehidrasi otomatis;

5) Penyesuaian pelapisan multi-tahap;

















Komponen gerak:

Nomor Proyek Parameter teknis
1 Jumlah sumbu Z 2个
2 Resolusi sumbu Z 0,1um
3 Kontrol penggerak sumbu Z Motor servo, sekrup kelas gerinda, rel pemandu
4 Pengulangan sumbu Z ≤5um
5 Rentang kecepatan sumbu Z 0~50 mm/dtk
6 Tipe penggerak sumbu Y Berbasis platform
7 Kontrol penggerak sumbu Y Motor servo, sekrup kelas gerinda, rel pemandu
8 Rentang kecepatan sumbu Y 0~200 mm/dtk
9 Akurasi permukaan gerak sumbu Y Lebih baik dari ±5um
10 Pengulangan sumbu Y ≤5um
11 Konfigurasi fungsional

1) Akselerasi dan deselerasi pelapisan dapat diatur dan disesuaikan;

2) Celah Lapisan dapat disesuaikan ；

3) Kesenjangan retraksi ujung yang dapat disesuaikan;



Platform pelapisan:

Nomor Proyek Parameter teknis Komentar
1 Bahan granit kelas 000
2 Menyesuaikan dengan ukuran media 500*500mm
3 Kerataan permukaan Levelness≤±5um
4 Penempatan substrat Adsorpsi vakum platform
5 Penjajaran substrat petunjuk
6 Pilih dan letakkan tablet petunjuk



Sistem pasokan cairan:

Nomor Proyek Parameter teknis Komentar
1 Bahan tabung PFA
2 Tangki pasokan cairan Bahan kupas, volume 100ml
3 Metode pasokan cairan Tangki diberi tekanan
4 Cuci tangki Terbuat dari baja tahan karat



Unit pembersih pra-pelapisan:

Nomor Proyek Parameter teknis Komentar
1 Metode pra-pelapisan Platform pra-pelapisan
2 Pembersihan bibir mati petunjuk
3 Rendam dan tiriskan tangki Ini digunakan ketika peralatan dalam keadaan idle, pipa bersih, dan limbah dibuang

Antarmuka manusia-komputer:

Nomor

 Proyek Parameter teknis Komentar
1 layar sentuh Platform pra-pelapisan
2 Fungsi perekaman log Proses pelapisan setiap substrat dapat dilihat, termasuk parameter kecepatan dan posisi setiap sumbu pelapis pada setiap titik waktu dalam proses pelapisan.
3 Izin operasional

Tiga jenis izin operasi untuk masuk.

Tindakan perangkat secara manual, semi-otomatis, dan otomatis semuanya dapat dioperasikan pada antarmuka





Penutup debu:

Nomor Proyek Parameter teknis Komentar
1 menyusun Paduan, Pelat Pelubang, FFU, Strip Penyegel
2 merancang Transparan dapat mengamati kondisi lapisan secara real time. Tekanan mikro positif pembersih FFU memastikan bahwa lingkungan eksternal lebih baik daripada kelas 1.000 di lingkungan eksternal
3 knalpot Penutup luar dilengkapi dengan lubang pembuangan organik, dan ukuran antarmukanya adalah DN80



Konfigurasikan itu daftar periksa:

Konfigurasi utama:

Nomor Nama Merek Lokasi merek
1 PLC Siemens Jerman
2 Motor servo panasonic Cina
3 Konverter frekuensi INVT Cina
4 HMI Nada suara Kunlun Jepang
5 Bantalan NSK/FAG Jepang/Jerman
6 Pemutus sirkuit miniatur Schneider/CHINT Prancis/Cina
7 Relai Schneider Perancis
8 Saklar udara Schneider/CHINT Prancis/Cina



Konfigurasi Keamanan Perangkat:

1 Saklar darurat Penutup bersih, antarmuka pengoperasian, kotak kontrol listrik, dan posisi lainnya dilengkapi dengan sakelar EMO, dan beberapa titik dapat dihentikan dengan cepat jika terjadi keadaan darurat
2 Interlock keselamatan Sumber bahaya mesin menggunakan perangkat pengunci perangkat keras yang aman dari kegagalan, yang menghentikan kerja unit yang dapat menyebabkan cedera saat penutup pelindung peralatan dibuka.
3 Alarm suara dan cahaya Peralatan dipasang dengan perangkat alarm suara dan visual pada posisi yang mencolok atau ditentukan pelanggan
4 Penutup bersih Peralatan diisolasi dengan penutup luar, dan penutup debu dijauhkan dari lingkungan luar sekaligus mencegah masuknya personel selama pengoperasian
5 Ventilasi dan pembuangan Lapisan gas organik yang mudah menguap dirancang dengan sambungan pembuangan
6 lainnya Desain peralatan penggunaan air, listrik, dan bahan kimia memenuhi standar keselamatan nasional
