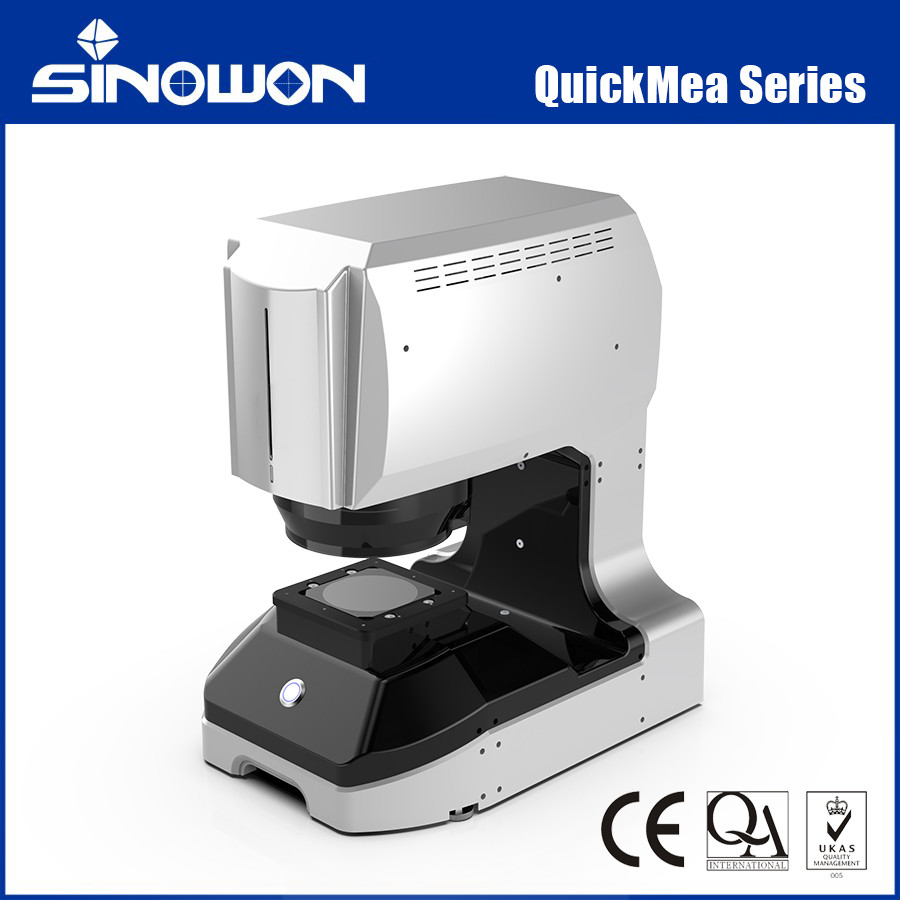

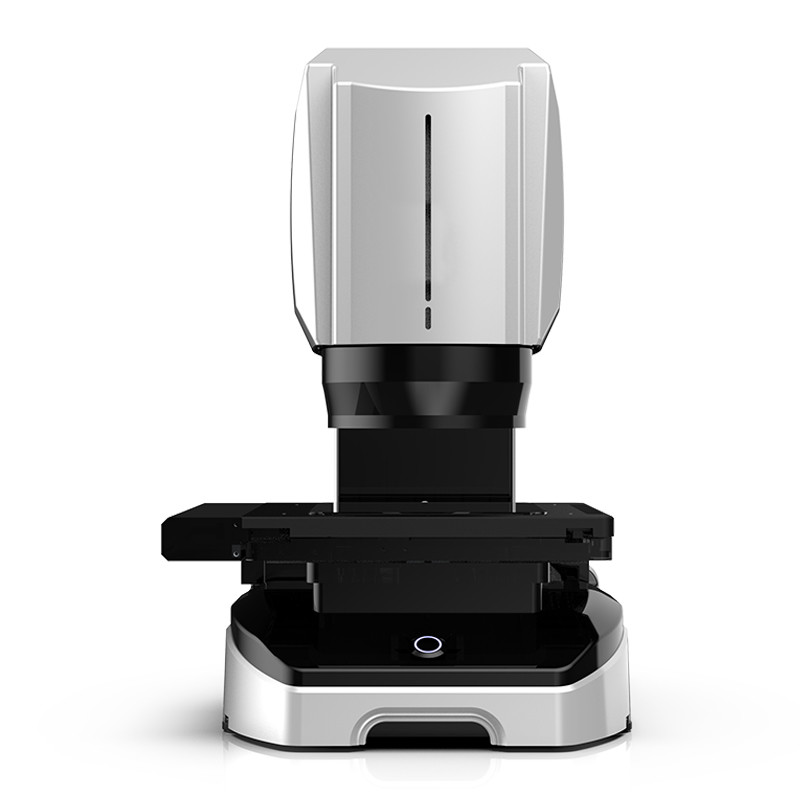

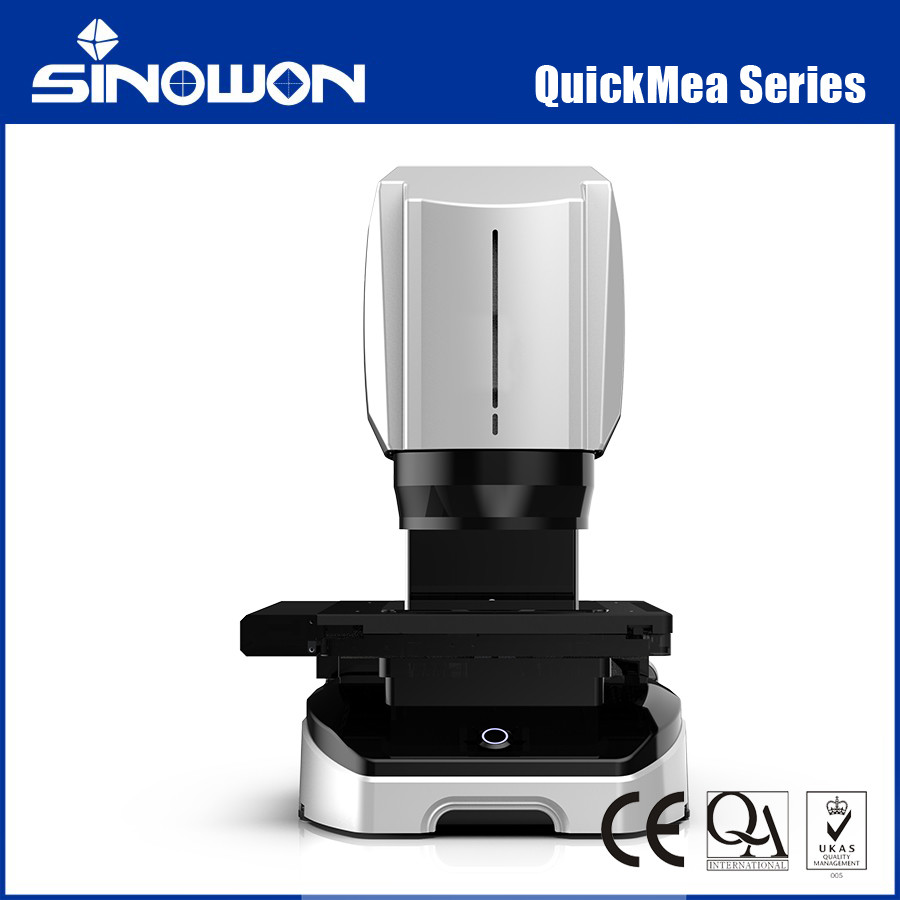

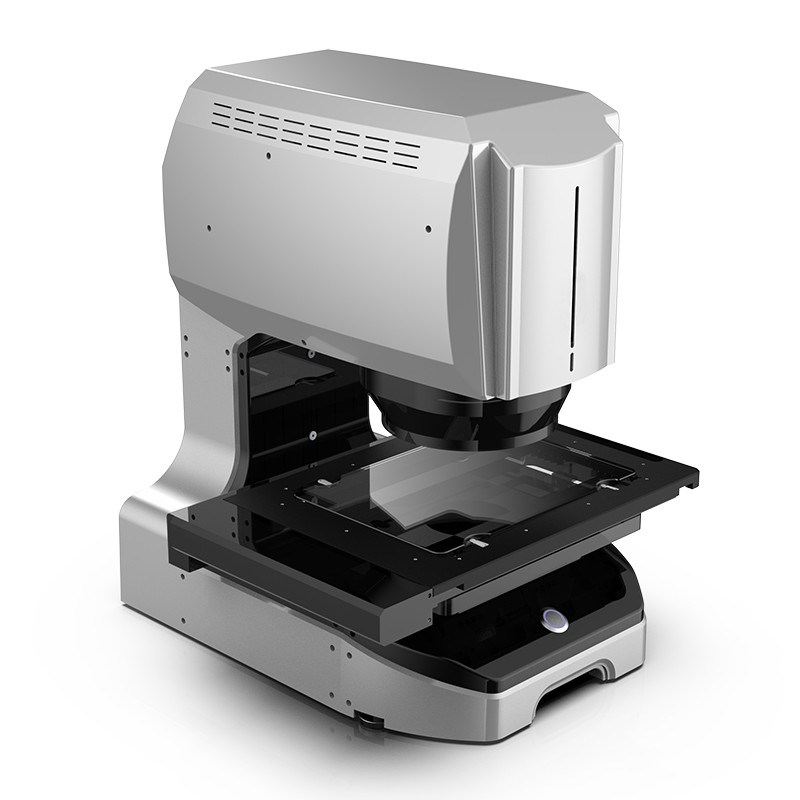

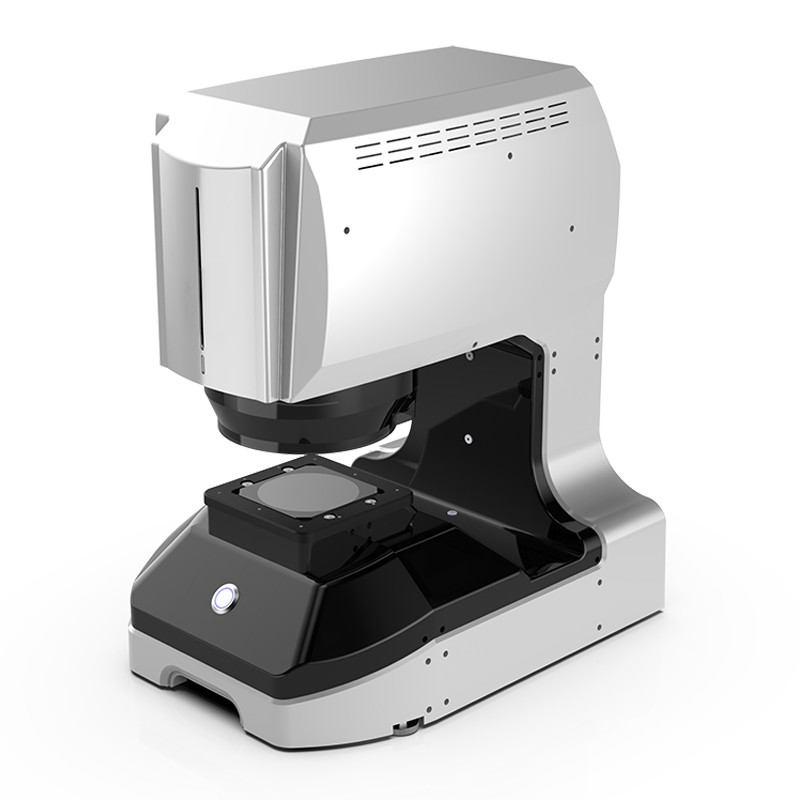

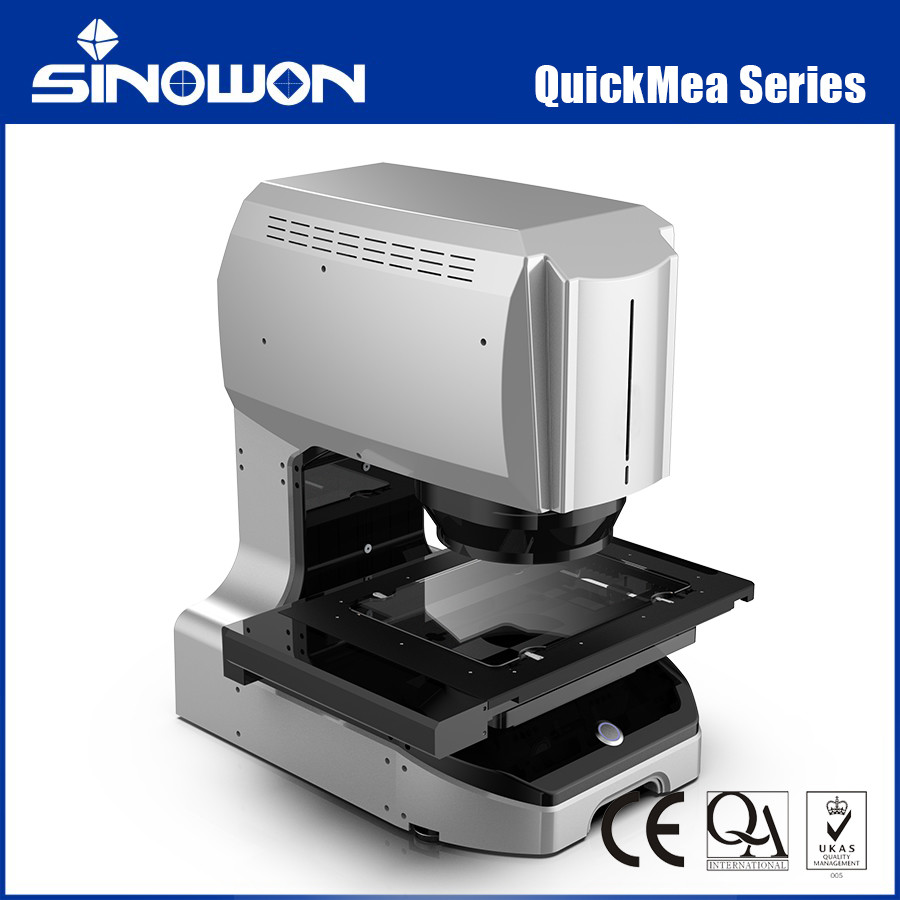

Sistem Penglihatan Instan QuickMeaSeri
Karakteristik produkc:
Benchtop Instant Measurement System (Sistem Pengukuran Segera di atas Bangku)
● Struktur meja, ukuran kompak, mudah dipegang.
● Pengukuran dengan satu tombol, juga dapat dicocokkan dengan sinyal IO untuk mencapai pengukuran otomatis.
● Laporan dapat diunggah secara otomatis ke sistem manajemen data.
Pengukuran presisi tinggi di bawah cahaya permukaan
● Dilengkapi dengan Double Magnification Telecentric Lens dan dua kamera 20MP, lampu permukaan multi-angle otomatis dan lampu permukaan koaksial opsional.
● Dengan algoritma perhitungan tepi AI yang independen dan kuat, dapat dengan mudah mewujudkan pencarian tepi yang tepat di permukaan dan menyaring area yang tidak valid untuk kekacauan batas.
● Pengulangan pengukuran cahaya permukaan juga dapat mencapai tingkat yang sama dengan cahaya bawah.
Pengukuran Cepat dan Operasi Mudah
● Tidak perlu posisi untuk mengukur sampel, sampel dapat ditempatkan di posisi apapun.
●Dapat mengukur 100 dimensi, 512 fitur dalam satu detik, sangat mengurangi waktu pengukuran.
●Antarmuka operasi perangkat lunak sederhana dan mudah dipahami, dan program pengukuran dan pengaturan parameter dapat dengan mudah ditulis.
●Dengan fokus otomatis, menghilangkan kesalahan yang disebabkan oleh jarak fokus.
●Posisi otomatis dan fungsi pengukuran otomatis, setiap operasi dapat mendapatkan hasil pengukuran yang stabil dengan satu tombol.
Nyaman|Satu Tombol untuk Pengukuran
Kombinasi Hardware yang ampuh.Pengukuran Presisi Tinggi
Dilengkapi dengan Low Aberration Double Magnification Telecentric Double Lens dan dua kamera 20MP, lampu permukaan multi-sudut otomatis dan lampu permukaan koaksial opsional.Dengan algoritma perhitungan tepi AI independen yang kuat, dapat dengan mudah menyadari tepi yang tepat mencari di permukaan dan menyaring daerah yang tidak valid untuk kekacauan batas.Pengulangan pengukuran cahaya permukaan juga dapat mencapai tingkat yang sama dengan cahaya bawah.
Low Aberration Double Magnification Telecentric Double Lens
Desain lensa telecentric mengurangi penyimpangan optik, membuat gambar lebih realistis dan akurat, yang sangat penting untuk aplikasi yang membutuhkan pengukuran presisi tinggi,dimana benda kerja dapat ditempatkan secara acak untuk mendapatkan hasil pengukuran yang akurat.
Fokus optik otomatis
Dilengkapi dengan lensa optik telecentric ganda, dapat secara otomatis fokus sesuai dengan posisi pengukuran, mengurangi waktu penyesuaian personel.
Gambar layar format besar barue, mpiksel bijih per ukuran satuan untuk akurasi yang lebih tinggi
Keakuratan pencitraan yang lebih tinggi dibandingkan dengan lensa tradisional.
20MP CDD presisi tinggi
Menggunakan kamera hitam putih 1 ′′ 20 megapixel, jumlah piksel telah meningkat menjadi dua kali lipat dari model tradisional,dan tepi kecil yang sulit untuk diamati di masa lalu juga dapat diamatiDengan pengukuran bergerak, beralih bidang pandang, sistem dapat mencapai presisi tinggi dan luas bidang pengukuran, sementara meningkatkan akurasi dan mempersingkat waktu pengukuran.
Sistem optik dual-field of view yang bisa disambung
Mencapai bidang pandang yang luas dan pengukuran simultan presisi tinggi, lebih cepat dan lebih cerdas.
Sub-pemrosesan gambar piksel
Pisahkan 1 piksel menjadi 100 bagian yang sama untuk mendeteksi tepi dan hitung.
Penghapusan anomali secara otomatis
Otomatis menghapus kelainan ketika tepi yang diekstraksi memiliki burrs atau cacat
Sumber Cahaya yang Bisa Disesuaikan
Mengatur beberapa unit pencahayaan ke dalam satu dengan mengangkat multi-sudut cahaya permukaan.Melalui built-in sensor kecerahan untuk sumber cahaya lingkungan yang berbeda, sistem dapat secara otomatis menyesuaikan dengan kondisi pencahayaan terbaik.
Sistem pencahayaan yang luas
Dilengkapi dengan beberapa sistem pencahayaan optik variabel, dukungan cahaya permukaan ditingkatkan dan diturunkan, cocok untuk berbagai ukuran bidang pengukuran.
Perangkat lunak baru yang dikembangkan sendiri
Perangkat lunak Quickmea, perangkat lunak pengukuran penglihatan profesional, dikembangkan oleh Sinowon secara independen, dengan hak kekayaan intelektual independen.Perangkat lunak Quickmea dilengkapi dengan antarmuka pengguna yang ramah, fungsi yang kuat dan praktis. Sangat nyaman untuk beroperasi dengan cepat. Selain itu, dapat disesuaikan sesuai dengan kebutuhan pengguna, sehingga meningkatkan efisiensi kerja lebih efektif.
Fungsi Pengantar
| Alat Cepat |
Sistem koordinat (Posisi, titik-garis, garis-garis), dasar (titik, garis, lingkaran, busur), sudut (garis-garis),
Jarak (garis-garis, titik-garis, titik-titik, lingkaran-lingkaran, lingkaran-garis, lingkaran-titik)
|
| Alat Bantuan |
Titik (titik tengah, titik persimpangan), tepi gabungan (garis, lingkaran), garis (garis tengah, garis tegak lurus, garis sejajar, garis sempit, garis yang melewati titik, garis lurus mendekati) ,Lingkaran (lingkaran menengah, lingkaran yang dibangun di titik tengah, lingkaran tambahan, lingkaran tangen, lingkaran endokristal) |
| Toleransi Geometri |
Toleransi bentuk (kejujuran sejati, kebulatan sejati, kontur, rata), Toleransi orientasi (kejujuran, paralelisme) Toleransi posisi (posisi titik, konsentrisitas, simetri) |
| Aplikasi Khusus |
Titik Maksimum, Titik Minimum (Batas, Lingkaran, Busur), Garis (Garis Puncak), Lingkaran (Lingkaran Puncak, Busur Puncak), Jarak Pitch (Aturan Langsung, Arah Lingkaran), Sudut Pitch (Aturan Linier,Arah Lingkaran), R-Angle, C-Surface, Hole, Circle Cross, Perimeter, Area, Sekrup, Gear |
| Alat-alat Umum |
Membangun (Jarak, Jarak, Sudut, Titik, Segmen Garis, Lingkaran, Busur, Elips, Pesawat, Lingkaran, persegi panjang, dll), Menganalisis (Multi-alat, Otomatis, Lempeng, Komposisi titik tengah, Lingkaran titik tengah,Perempatan, Equalizer, Radius Drawing Circle, Circle Tangent to Two Lines, Parallel, Tangent, Outside Tangent Circle to Inside Tangent Circle, Minimum Scope, Triangle Tangent to Cylinders, Mode 3D),Alat (Titik Manual), titik fokus, kotak bulat untuk mengambil poin, kotak persegi untuk mengambil poin, pemindaian garis, pemindaian busur, pemindaian lingkaran, poin tertentu, pemindaian elips, pemindaian persegi panjang, pemindaian lingkaran, pemindaian lingkaran kontur,pemindaian kontur tertutupSistem koordinat (komplemen pesawat, komplemen sumbu, pengaturan sistem koordinat, panggilan, arah XYZ, bidang kerja) |
Spesifikasi:
| Model |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| Jangkauan Pengukuran |
X |
φ100 |
115mm |
215mm |
315mm |
| Y |
145mm |
145mm |
245mm |
| Z |
75 mm |
75 mm |
75 mm |
75 mm |
| FOV |
Mode Presisi Tinggi |
20.5*13.5mm |
135*155mm |
235*155mm |
335*255mm |
| Mode Lapangan Luas |
φ100mm |
200*200mm |
300*200mm |
400*300mm |
| Kemungkinan diulang |
Mode Presisi Tinggi |
Tanpa meja Bergerak |
00,4 μm |
| Dengan meja Bergerak |
|
1.2μm |
1.2μm |
1.2μm |
| Mode Lapangan Luas |
Tanpa meja Bergerak |
00,8 μm |
| Dengan meja Bergerak |
|
10,8 μm |
10,8 μm |
10,8 μm |
| Resolusi Tampilan |
0.1 μm |
| Keakuratan |
Keakuratan Tinggi |
Tanpa Mengikat*1 |
± 1,5 μm |
| Dengan Mengikat*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| Lapangan luas |
Tanpa Mengikat*1 |
±2,5 μm |
| Dengan Mengikat*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| Kamera |
" 20MP CCD * 2 |
| Lensa |
Lensa Telesentris Peningkatan Ganda |
| Sistem pencahayaan |
Cahaya bagian bawah |
Cahaya bawah paralel hijau |
| Cahaya permukaan |
Lampu Putih Empat Ring Liftable (memotor) |
| Cahaya bagian bawah |
Lampu hijau arah lingkar (motor) |
| Cahaya koaksial |
Opsional |
| Spesifikasi meja putar horizontal (opsional) |
Sudut rotasi |
Resolusi 0,02°, kisaran 360° |
| Kecepatan rotasi |
0.2-2r/detik |
| Diameter maksimum yang dapat diukur |
Φ60mm |
| Kapasitas |
5 Kg |
| Perangkat Lunak Pengukuran |
Perangkat lunak QuickMea CAD++ |
| Sumber Daya |
220V±10%, 50Hz |
| Lingkungan Kerja |
Suhu: 20±2°C, Kelembaban: 30-80%, Getaran: <0.002g,15HZ |
| Dimensi (L*W*H) mm |
565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
