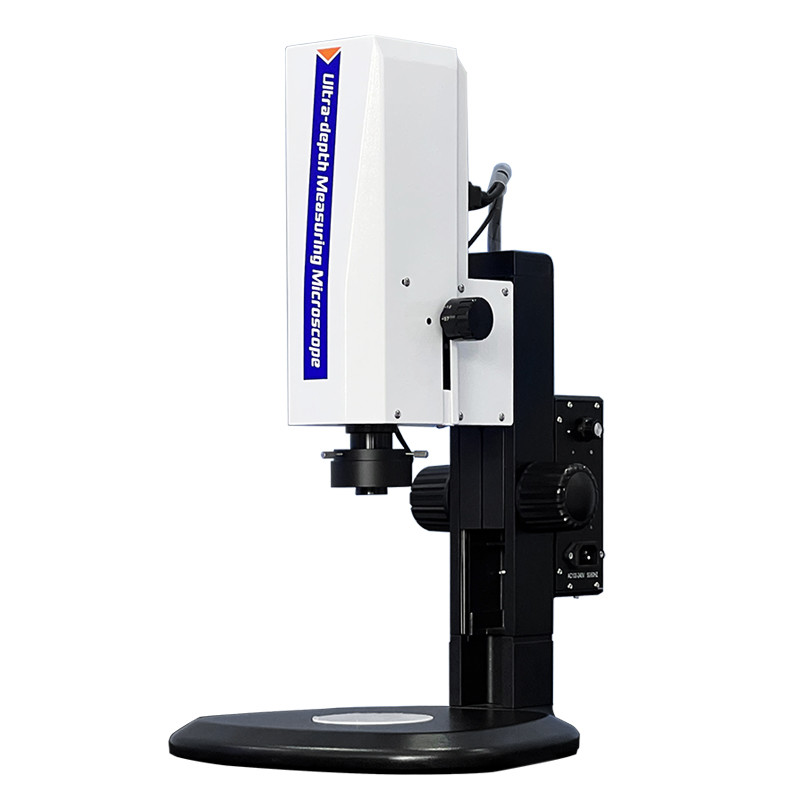

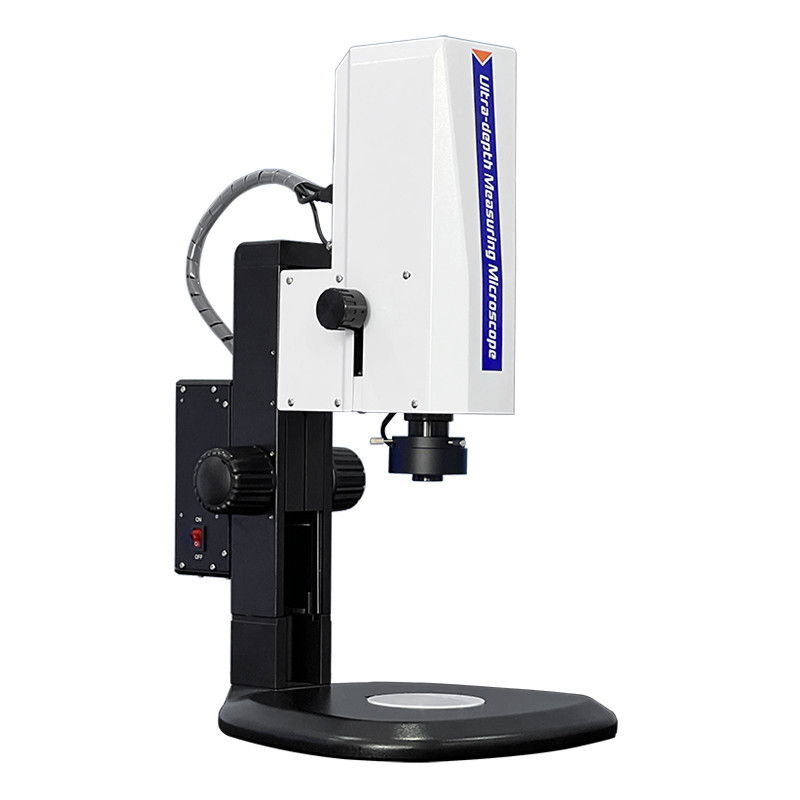

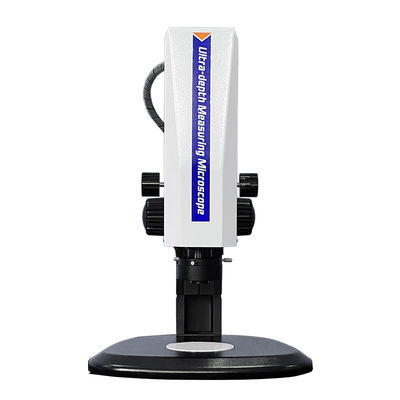

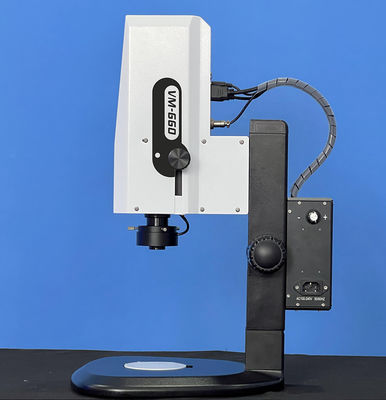

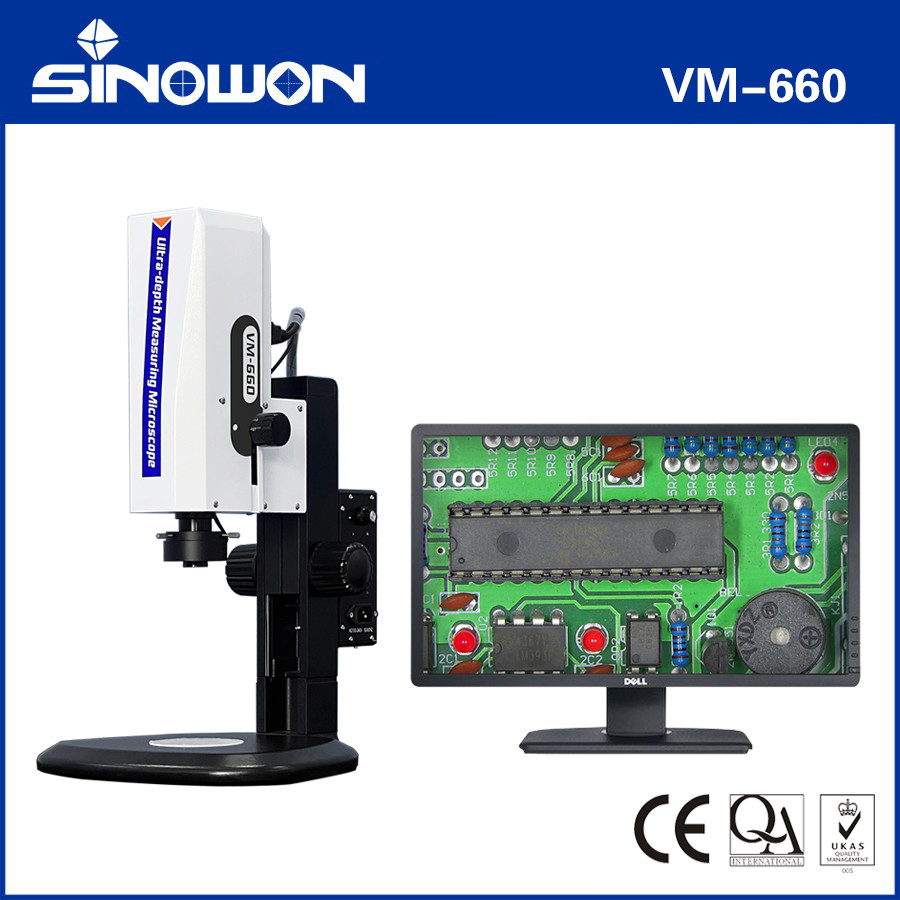

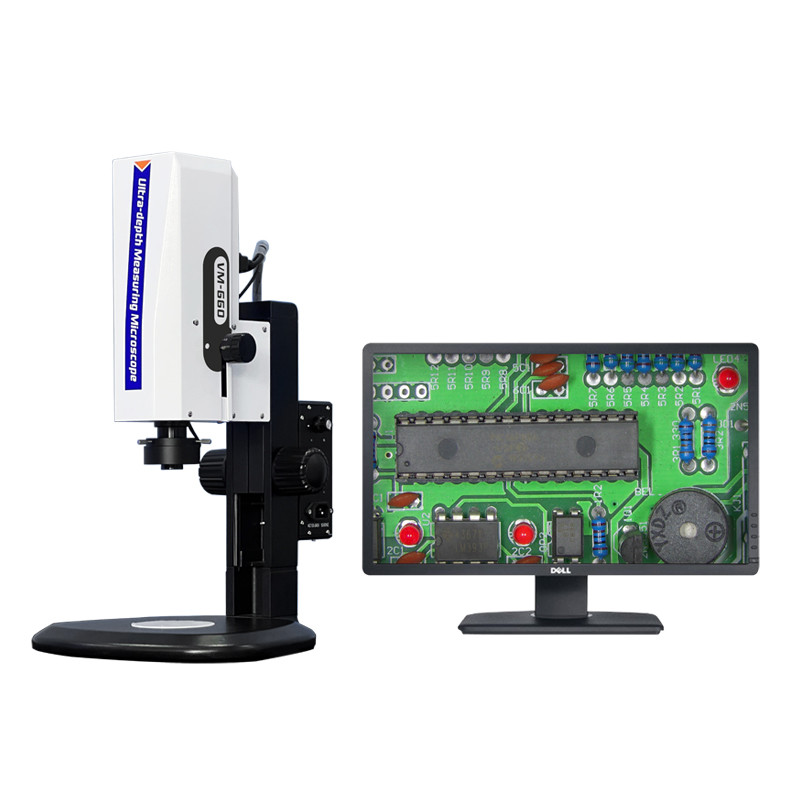

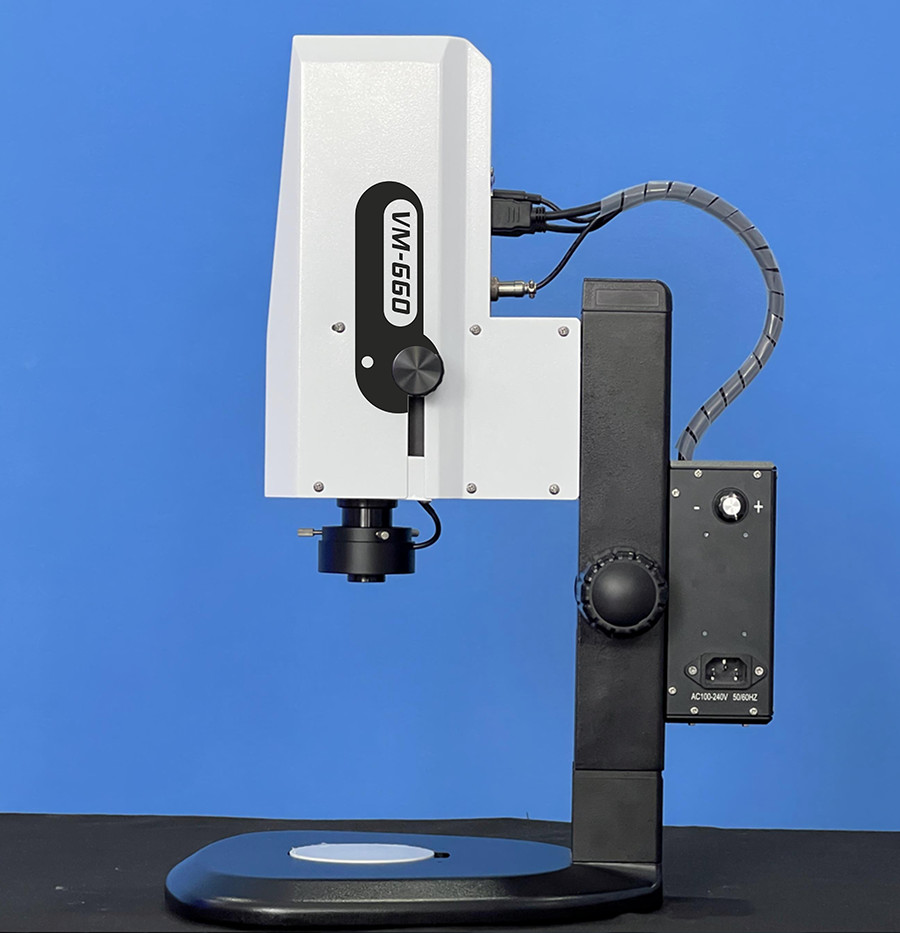

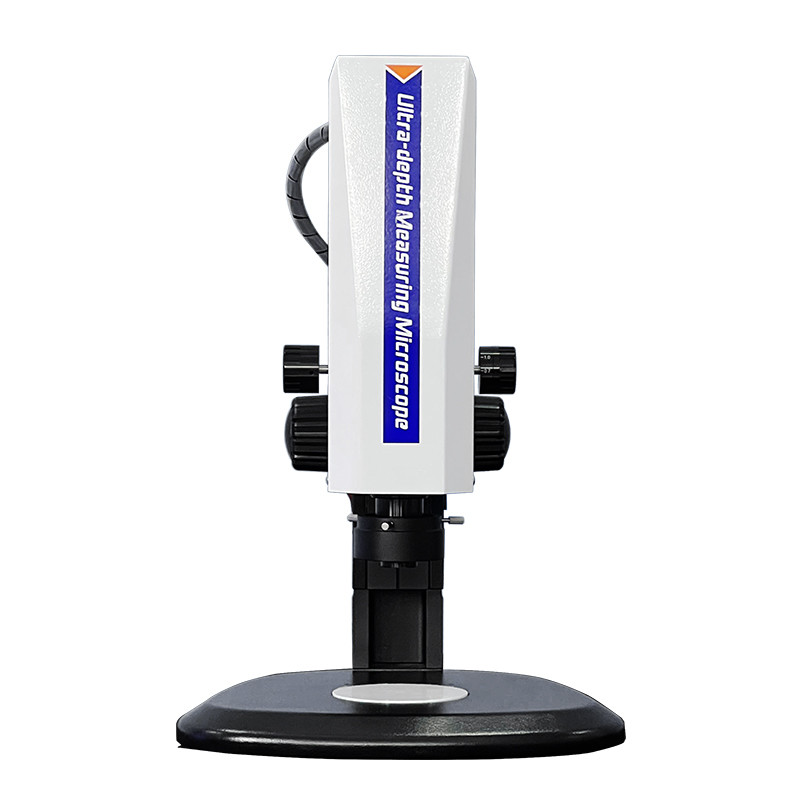

Ultra-depth Fusion Mikroskop Pengukur VM-660
Aplikasi bidang:
Inspeksi produk, inspeksi dan penelitian material, inspeksi dan analisis PCB dan SMT, percetakan, inspeksi tekstil, anatomi biologi, pengujian medis, dan bidang lainnya.
Karakteristik:
l Desain integral, indah, modis, murah hati;
l Kamera terintegrasi HDMI definisi tinggi bawaan, terhubung langsung ke monitor HDMI untuk inspeksi
l Dengan lensa zoom detent paralel 0.7~4.5X definisi tinggi, lebih nyaman dan cepat untuk mengganti perbesaran objektif;
l Dengan iluminasi refleksi permukaan LED yang dapat disesuaikan, dapat mengontrol kecerahan secara independen;
l Dengan kamera industri definisi tinggi 1/2’’ 2Mpixel, berkecepatan tinggi, membuat gambar lebih jelas;
l Dengan fungsi pengukurannya sendiri, dapat mengukur dimensi linier seperti jarak, keliling, luas, sudut, radian, lebar, tinggi, dan elemen radius.
l Beberapa platform kontrol seluler opsional, memastikan pengukuran posisi yang presisi.
Spesifikasi Teknis:
| Komoditas |
Ultra-depth Fusion Mikroskop Pengukur |
| Model |
VM-660 |
| Kode# |
451-660 |
| Perbesaran Elektronik |
25X~150X
( Monitor LCD HDMI 16:9 21.5”)
(Tersedia Kustomisasi 5X~3000X)
|
| Sistem Optik |
Lensa Zoom 0.7X~4.5X |
| Rasio zoom:6.5:1 |
| Cermin adaptor kamera C-mount 0.5X |
| Parameter Kamera |
2MPixel(1920*1080) |
| Ukuran Gambar:1/2” |
| Bingkai:1080P@60fps |
| Fungsi Pengukuran |
Dimensi linier seperti jarak, keliling, luas, sudut, radian, lebar, tinggi, dan elemen radius diukur |
| Penyimpanan Data |
Gambar dengan hasil pengukuran atau file EXCEL |
| Metode Pengukuran |
Operasi mouse, pemilihan titik cerdas/pemilihan titik manual |
| Akurasi Pengukuran |
0.02mm~0.003mm |
| Pencahayaan |
Pencahayaan Permukaan LED yang Dapat Disesuaikan |
| Dudukan Mikroskop |
Perjalanan sumbu-Z: 100mm |
| Parameter Listrik |
AC90~240V/50~60HZ |
| Dimensi |
375*285*500 mm |
| Berat Bersih |
6.5Kg |
IKinerja Gambar
A: Tonton Gem Inspeksi
B: Inspeksi Solder PCB
Pengukuran Fungsi Introduksi:
VM-660 dapat mengukur garis lurus, sudut, lingkaran konsentris, garis paralel, jarak titik-ke-garis, titik dan garis ke lingkaran konsentris, diameter, keliling dan luas, panjang dan lebar persegi panjang, dan dapat menghitung keliling dan luas. Ia dapat mengukur poligon dan menghitung luasnya. Semua laporan pengukuran yang sesuai dapat dikeluarkan ke disk memori flash.
Bidang Pandang:
Spesifikasi Perbesaran:
| Perbesaran Optik |
Perbesaran Video |
X(mm) |
Y(mm) |
D(mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Aksesori Opsional:
