Sistem Pengukuran Visi Otomatis Presisi Tinggi Mesin Pengukuran Video VMM Otomatis

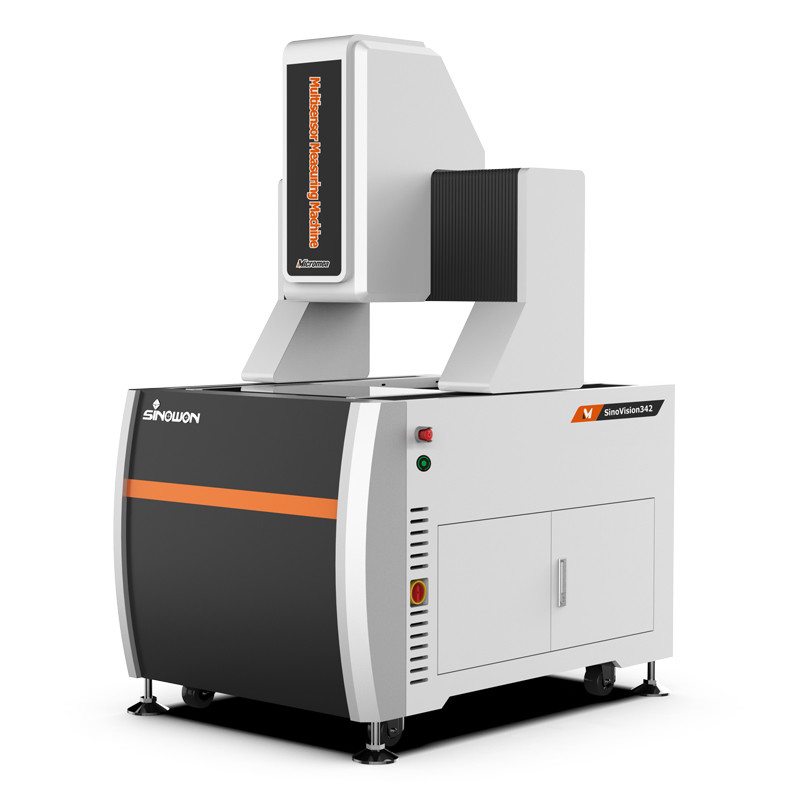

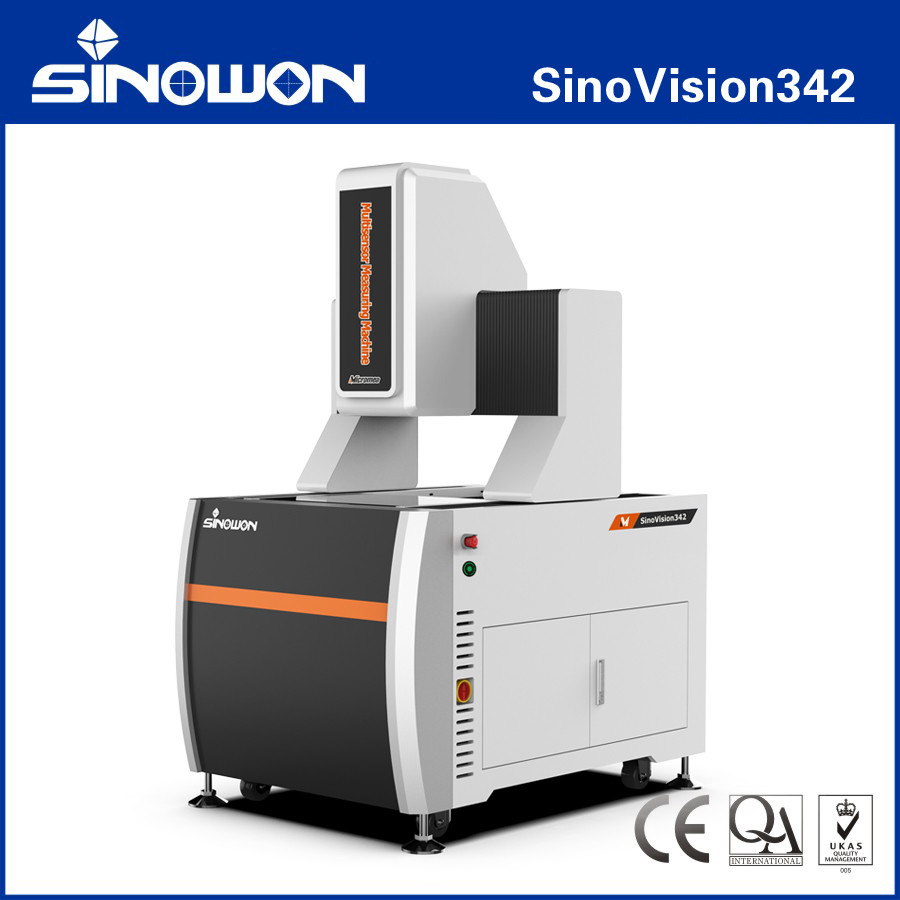

Mesin Pengukuran Visi Otomatis Presisi Tinggi SinoVision342 Series

Pengantar Produk:

Digunakan secara luas dalam pengukuran presisi di berbagai industri seperti mesin, elektronik, cetakan, cetakan injeksi, perangkat keras, karet, pencetakan presisi, konektor, ponsel, peralatan rumah tangga,papan sirkuit cetak, peralatan medis, jam, alat, militer, tenaga, jembatan, kapal, aerospace, dan industri lainnya, akhirnya mencapai tujuan kontrol kualitas.

Karakteristik produkc:

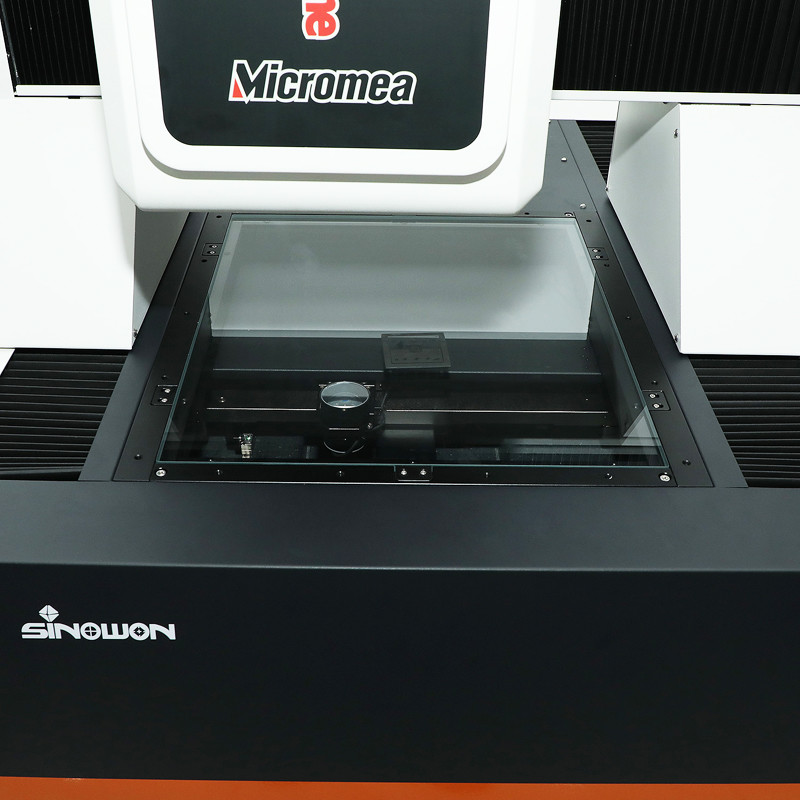

• Struktur tipe jembatan bergerak, pengukuran stabil;
• Kontrol loop tertutup CNC empat sumbu otomatis penuh, pengukuran otomatis penuh;
• Diimpor India dasar granit hitam dan balok, dan ketat mengadopsi proses produksi tiga koordinasi, stabil dan andal;
• 6061 paduan aluminium standar penerbangan, ketahanan tinggi, memastikan kinerja akurasi stabil jangka panjang;
• Menggunakan sistem simulasi dan analisis desain struktural profesional untuk analisis dan optimalisasi, strukturnya lebih masuk akal.
• Diimpor RSF open grid ruler, resolusi 0.1um, akurasi tinggi, stabilitas yang baik;
• Diimpor G1-SP garis panduan presisi tinggi, sekrup bola tanah dan AC servo motor;
• Kamera berwarna resolusi tinggi 1/1.8", memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang stabil.spektrometer laser konfokalLensa pembesar variabel koaksial.
• Sumber cahaya permukaan LED 5-ring 8-zone 40-fase yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, secara cerdas mewujudkan penyesuaian kecerahan 256 tingkat;
• Dilengkapi dengan iMeasuring perangkat lunak pengukuran gambar sepenuhnya otomatis, yang kuat, sederhana dan mudah digunakan.

Spesifikasi:

Catatan:

L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk ((Contoh dengan SinoVision342):

Jembatan bergerak Mesin pengukuran visi otomatis Model dan spesifikasi:

Jembatan bergerak Mesin Pengukuran Visi Otomatis Panduan Ruang:

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Konfigurasi komputer yang direkomendasikan:

Inti dari Mesin Pengukuran Visi adalah sistem kontrol dan perangkat lunak pengukuran, dan sistem komputer adalah pembawa inti dari semua operasi, yang membutuhkan stabilitas dan kompatibilitas yang tinggi.Mengkonfigurasi komputer berkinerja tinggi desktop Optiplex dan Win 10/11 asli sistem operasi resmi untuk memecahkan masalah Anda.

Perkenalan Perangkat Lunak:

Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengembang pengalaman sepuluh tahun di industri pengukuran dan penelitian perangkat lunak.Prinsip desain adalah operasi ramah, fungsi yang kuat, akurasi tinggi dan stabilitas, pemeliharaan sederhana.
● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan dapat diandalkan.
● Dukungan dengan beberapa bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk menyadari bahwa data dapat secara otomatis diekspor ke basis data SPC tanpa operasi manual.
● Model yang sama dari perangkat lunak akan permanen bebas untuk memperbarui, itu dapat membantu mengurangi masalah lain untuk pelanggan.
● Dengan algoritma edge finder yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur dan elemen lainnya.
● Hal ini didasarkan pada elemen yang berbeda dan memasok fungsi konstruksi elemen ganda seperti Translasi, rotasi, ekstraksi, kombinasi, paralel, vertikal, cermin, simetri, persimpangan,tangen, dll.
● Perangkat lunak ini memiliki fungsi pengaturan titik istirahat, dapat secara cerdas beralih antara pengukuran manual dan pengukuran otomatis.

Aplikasi Industri:

Optical Measuring Machine OMM, juga dikenal sebagai Vision Measuring Machine dan Non-Contact Measuring Machine, Two-Dimensional Measuring Machine, 2.5-Dimensional Measuring Machine,dengan peningkatan industri presisi tinggi modern dan industri manufaktur mikro, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat.

Mesin pengukuran optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras,industri plastik dan industri lainnya. seperti: cetakan, sekrup, logam, aksesoris, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, aerospace, dll, ia mengatasi kekurangan kaliper vernier tradisional,Mikrometer, dan Profil proyektor, yang merupakan presisi tinggi, efisiensi tinggi dan keandalan tinggi mesin pengukuran mengintegrasikan optik, mekanik, elektronik, dan teknologi pengolahan gambar komputer.

Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh komputer dan algoritma perangkat lunak,kontur dan bentuk permukaan, ukuran, sudut dan posisi dari berbagai bagian yang kompleks dan tepat dapat dideteksi secara otomatis.Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS dan lainnya dapat dihasilkan, dan juga dapat diimpor ke WORD, EXCEL dan perangkat lunak analisis statistik SPC untuk menghasilkan CPK dan berbagai laporan statistik.
