Automatic Macro Vickers Hardness Tester AutoVicky Seri ZHV-WH

Otomatis MacroVickers Hardness Tester AutoVicky ZHV-WH Seri

Metode Vickers didasarkan pada sistem pengukuran optik, itu menentukan rentang beban ringan menggunakan diamond indenter untuk membuat indentasi yang diukur dan dikonversi menjadi nilai kekerasan.Hal ini sangat berguna untuk pengujian pada berbagai jenis bahan, tetapi sampel uji harus dipoles untuk memungkinkan pengukuran ukuran sidik jari. berlian berbentuk piramida dasar persegi digunakan untuk pengujian dalam skala Vickers.mulai dari 10gm sampai 1Kgf, meskipun "Makro" Vickers beban dapat berkisar hingga 50 Kg atau lebih.

Akupengantar:

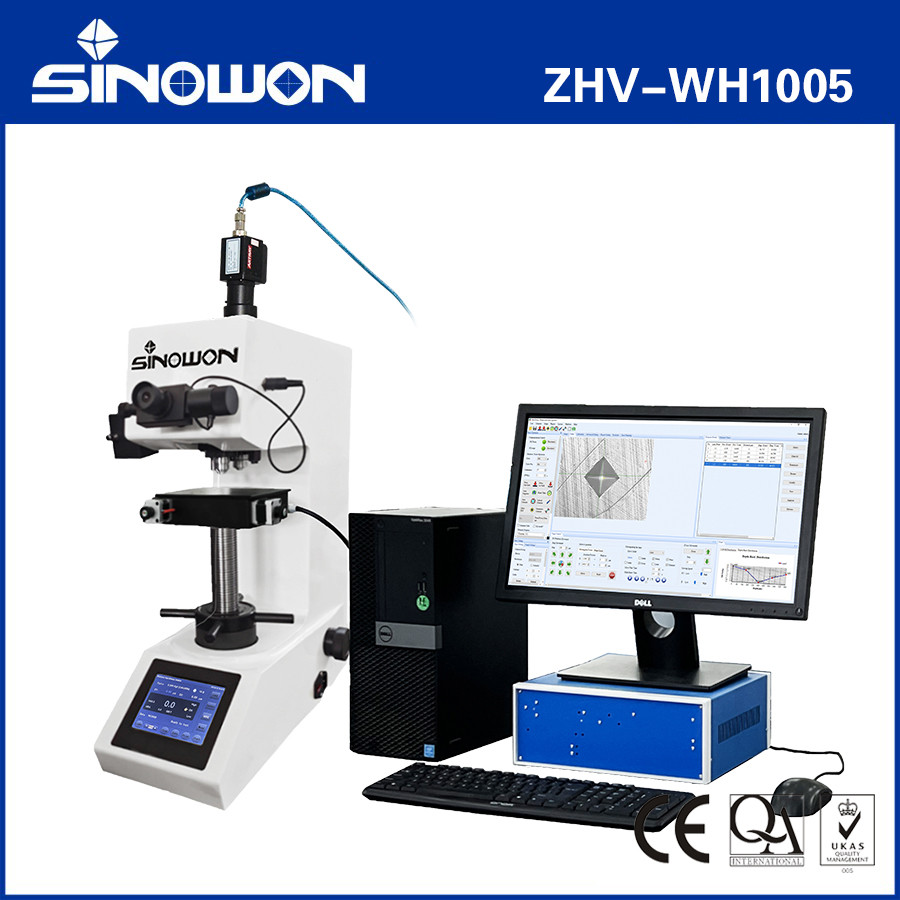

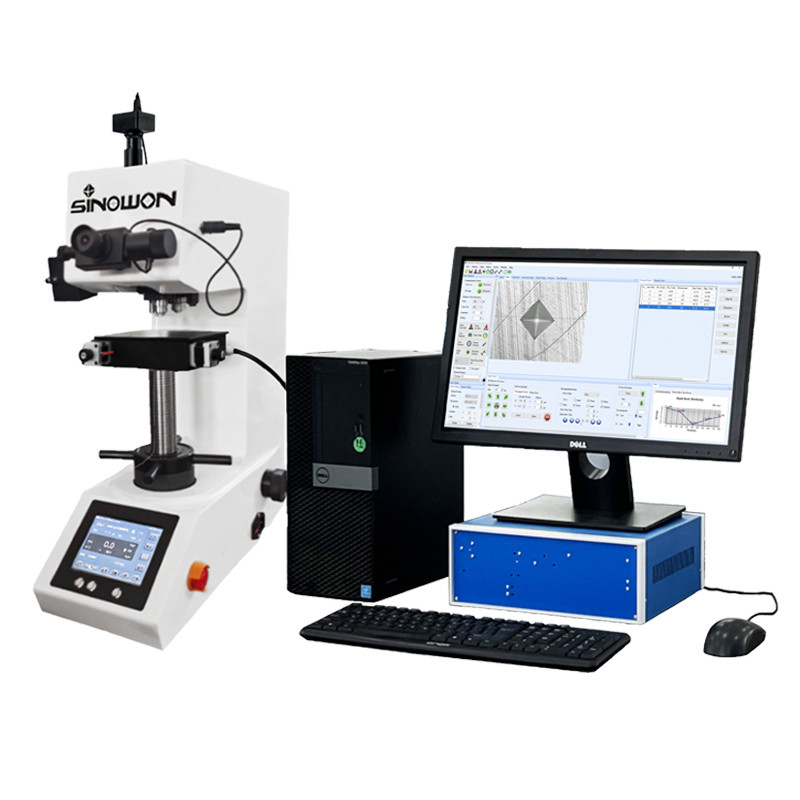

AutoVicky ZHV-WH Series adalah sistem pengujian kekerasan makro-Vickers otomatis dengan penglihatan mesin, platform X-Y bermotor dan sistem perangkat lunak komputer,digunakan untuk menguji skala kekerasan Vickers logam, keramik, dan komposit. Karena indentasi tes sangat kecil dalam tes Vickers, itu berguna untuk berbagai aplikasi:pengujian bahan yang sangat tipis seperti foil atau mengukur permukaan bagian, bagian kecil atau area kecil, mengukur masing-masing makrostruktur,atau mengukur kedalaman pengerasan kasus dengan memotong bagian dan membuat serangkaian lekukan untuk menggambarkan profil perubahan kekerasan.

Fitur Produk:

• Boldy yang sangat baik dari Macro Vickers Hardness Tester dengan struktur angkat perpindahan linier untuk sistem beban berat.
• Precision Six-Class deadweight system dari 0,5kgf sampai 10kgf, dan loading, dwelling, dan unloading otomatis selama proses pengujian
• Menara otomatis stabil dengan 3 posisi kerja, MacroVickers diamond indenter, 10x dan 40x obyektif dipasang pada satu bidang fokus.
• Jalur optik definisi tinggi dengan Kamera 5MPixel membuat indensi kekerasan tajam, pembesaran video lebih dari 2000x, itu membuat pengukuran indensi kecil dengan mudah.
• Platform X-Y bermotor dengan ukuran logam 110x100mm dan ukuran ukuran 50x50mm, dapat diprogram untuk menguji kekerasan Vickers spesimen secara otomatis.
• Perangkat lunak pengujian Vickers otomatis yang kuat ATS-100 dengan fungsi pengujian cerdas Sistem operasi Windows, Word, Excel, PDF dan laporan output khusus lainnya tersedia.

Spesifikasi:

Pengenalan perangkat lunak pengukuran Vickers dan Knoop

Keuntungan perangkat lunak:

1. Hal ini dapat merealisasikan pemindaian panorama, memindai grafis keseluruhan produk ke komputer, pilih posisi apa pun, dan produk akan secara otomatis bergerak ke posisi yang diperlukan.

2. Ini dapat mendukung 17 Cara perencanaan jalur, mengatur nomor apapun, seperti 30 titik koordinat, klik start, dan mesin akan secara otomatis menyelesaikan pengukuran 30 titik tanpa operasi manual,Pemuatan otomatis, fokus otomatis dan pengukuran otomatis.

3Dilengkapi dengan motor sumbu Z opsional dan sistem fokus otomatis, tidak perlu secara manual menemukan jarak fokus, dan mesin secara otomatis fokus.Semua langkah selesai oleh perangkat lunak untuk menghindari kesalahan pengukuran manual.

Fungsi dasar:

● Kemampuan pengenalan otomatis gambar indentasi adalah yang terdepan, dan efisiensi deteksi, stabilitas dan akurasi hasil deteksi tinggi.

● Dua jenis kalibrasi: kalibrasi optik, kalibrasi blok kekerasan (manual / otomatis).blok standar ganda sewenang-wenang dan kalibrasi tersegmen dan pengukuran yang disukai.

● Selain pengukuran otomatis, ada tiga pilihan pengukuran manual: pengukuran empat sisi,pengukuran diagonal dan pengukuran empat titik (urutan pemilihan empat puncak dapat sewenang-wenang).

● Ada tiga jenis tanda-tanda yang didukung: "Bentang persegi panjang", "Palang Merah" dan "Bentuk Bulat".

● Selama pengukuran manual, ia memiliki fungsi kaca pembesar, yang nyaman untuk menemukan posisi puncak indentasi;

● Fungsi pintasan keyboard yang unik dapat dengan cepat memindahkan puncak yang dipilih untuk membuat operasi pengukuran lebih efisien.

● Berikan jarak piksel dan jarak fisik diagonal indentasi, dan hitung nilai HV / HK di bawah beban arus secara real time.

● Otomatis memutar menara (memutar lensa objektif dan indenter).

● 5 juta kamera digital untuk menampilkan video indentasi di komputer.

● Tampilan dan pembaruan status tester kekerasan saat ini secara real time: indenter saat ini / lensa obyek, waktu menahan beban, gaya beban, dll.

● Jarak antara dua titik dapat diukur secara manual; beberapa kelompok jarak juga dapat ditampilkan pada video atau gambar pada saat yang sama.

● Dalam kasus resolusi yang berbeda, lensa objektif yang berbeda dan beban yang berbeda, perangkat lunak akan secara otomatis memilih koefisien kalibrasi terbaik.

● Semua informasi titik uji dapat diidentifikasi dan ditandai secara terpisah atau sesuai dengan kebutuhan pelanggan.Informasi identifikasi titik uji akan ditampilkan dalam tabel urutan nilai uji dan diagram indentasi untuk permintaan yang mudahFungsi ini sangat penting untuk analisis dan pemrosesan selanjutnya.

● Rujuk pada GB, DIN, ISO, ASTM dan standar Konversi Kekerasan lainnya untuk mewujudkan: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; mewujudkan konversi timbal balik antara nilai kekerasan seperti Brinell HBS dan Brinell HBW.

● Ketika mengukur urutan jalur lapisan yang keras, ada beberapa mode pengaturan inisialisasi fleksibel, yang secara otomatis menyimpan dan mengimpor urutan jalur sebelumnya;Jalur pengukuran juga dapat disimpan sesuai keinginan untuk mengisi ulang.

● Hasil pengukuran urutan jalur secara otomatis menghasilkan nilai kedalaman lapisan pengerasan yang sesuai dan kurva perubahan kekerasan.

● Multiple mode analisis dapat dipilih untuk data pengukuran; Semua hasil dapat diatur ke dalam laporan grafis.

● Isi dan format laporan dapat diatur secara fleksibel, dan dokumen WORD dan EXCEL dapat dihasilkan secara otomatis.

● Kata sandi dan otoritas manajemen dapat diatur: operator biasa hanya dapat mengukur kekerasan sesuai dengan pengaturan yang ditetapkan.

● Alat konversi nilai kekerasan standar yang terintegrasi dapat secara otomatis mengkonversi nilai kekerasan yang diukur sesuai dengan tabel dan mencantumkannya dalam tabel hasil.

Fungsi lanjutan:

● Fungsi fokus otomatis.Fokus otomatis dari indentasi dapat direalisasikan, dan waktu fokus dari indentasi tunggal adalah 2-5 detik (Untuk mewujudkan fungsi ini,ZHV-VH1010 harus dilengkapi dengan motor sumbu Z dan sistem fokus otomatis)

● Fungsi perencanaan rute.Sebagai ekstensi dari fungsi pengukuran jarak, perencanaan akurat dari 17 mode jalur yang akan diukur diselesaikan dengan mengklik gambar dengan mouse.

1)Pemilihan titik bebas: klik posisi gambar untuk menjadi jalur yang akan diukur.

2)Arah sewenang-wenang: pilih setiap titik awal dan segmen garis lurus ke arah apapun.

3)Tepi normal: klik di dekat tepi untuk secara otomatis menghasilkan segmen garis normal.

4)Dua poin normal:Pilih dua ujung tepi untuk menghasilkan segmen garis normal pusat.

5)Sudut bisector: tiga titik membangun sudut untuk menghasilkan segmen bisector sudut.

6)Jalur lingkaran: dua titik pusat / jari-jari, menghasilkan jalur dalam waktu.

7)Kontur tepi: klik di dekat tepi untuk secara otomatis menghasilkan jalur di sepanjang tepi.

8)Jarak tepi yang sama:Klik jarak di sepanjang tepi untuk menghasilkan segmen garis yang sama jaraknya.

9)Bentuk gelombang gigi gergaji: periode, ketinggian gigi dan simetri gigi dapat diatur secara kuantitatif.

10)Pusat dua titik: pilih dua titik pada gambar untuk menghasilkan titik tengah sebagai jalur yang akan diukur.

11)Garis:Klik titik awal, segmen garis lurus ke arah manapun, dan jarak variabel di tengah.

12)Multiline:titik jalan multi-line.

13)Zigzag:Zigzag multiline.

14)Interpolasi:Masukkan jumlah tetap / jarak titik jalur antara dua titik.

15)Matriks:titik jalur array persegi panjang.

16)Roda:Titik jalur roda.

17)Cincin:Titik jalur melingkar.

● Memberikanfungsi kalibrasi indenter / lens offsetuntuk menghilangkan penyimpangan mekanis antara indenter dan lensa dan memperbaiki kesalahan keseluruhan sistem, sehingga meningkatkan akurasi hasil tes kekerasan.

● Fungsi pemindaian tepi.Melalui gerakan platform otomatis XY, tepi objek yang ditentukan dapat dipindai dan kontur tepi objek dapat digambar.

● Fungsi splicing panorama.Melalui fungsi "panorama pemindaian", Anda dapat mendapatkan panorama dalam rentang tertentu dan membuat rencana jalur apa pun di peta.

● Mode Regional & pengujian terus menerusfungsi.Untuk beberapa lubang yang mungkin ada di bidang pandang yang sama, mode area dapat dipilih, dan hanya lubang dalam kisaran yang ditetapkan yang dipertimbangkan selama setiap pengukuran.Ketika mode area diaktifkan selama pengujian terus menerus, gangguan uji yang disebabkan oleh beberapa lubang dalam bidang pandang yang sama dapat dihindari.

● Fungsi koreksi permukaan.Ini sesuai dengan tabel I dan tabel II dari standar ASTM E384, dan menyediakan persyaratan pengujian dan koreksi untuk bagian melengkung seperti bola dan batang.

● Fungsi koreksi sudut.Penyimpangan sudut antara platform dan kamera dapat dihilangkan melalui koreksi otomatis sudut, dan akurasi posisi platform dapat ditingkatkan.

● Fungsi ketahanan fraktur.Fungsi ketahanan fraktur dapat diperiksa untuk mengukur data ketahanan fraktur indentasi.

● Fungsi pemasangan multi sampel panorama.Panorama splicing dapat dilakukan untuk beberapa sampel pada saat yang sama, dan kemudian perencanaan jalur dapat dilakukan pada panorama ini.

Spesifikasi platform X-Y bermotor VMP-505:

● Platform XY otomatis dengan sistem step-motor: teknologi pemrosesan kelas aerospace

● Kinerja penyegelan yang unggul memastikan stabilitas akurasi pemulihan jangka panjang

● Ukuran platform: 255mmx205mm

● Pergeseran maksimum dalam arah XY: 50X50mm persyaratan), langkah minimum: 0.625um

● Keakuratan tanggapan: satu arah jangkauan penuh ≤ 10um

● Pemindaian seluruh jalur ≤ 20um

● Opsional Platform X-Y bermotor yang lebih besar VMP1111

● X-Y Ukuran perjalanan:110x110mm dan Ukuran platform: 310mmx255mm
