Sistem Pengukuran Optik Digital Otomatis Micro Vickers Hardness Tester

Penguji Kekerasan MicroVickers Otomatis AutoVicky ZHV-VH2005

Perkenalan:

Metode Vickers didasarkan pada sistem pengukuran optik, yang menentukan rentang beban ringan menggunakan indentor berlian untuk membuat lekukan yang diukur dan diubah menjadi nilai kekerasan. Hal ini sangat berguna untuk pengujian pada berbagai jenis bahan, namun sampel uji harus dipoles agar dapat mengukur ukuran cetakan. Berlian berbentuk piramida dengan dasar persegi digunakan untuk pengujian pada skala Vickers. Biasanya bebannya sangat ringan, berkisar antara 5gf hingga 2Kgf, meskipun beban Vickers "Makro" dapat berkisar hingga 50 Kg atau lebih.

Metode kekerasan Micro Vickers digunakan untuk menguji logam, keramik, dan komposit - hampir semua jenis material. Karena lekukan pengujian sangat kecil dalam pengujian Vickers, pengujian ini berguna untuk berbagai aplikasi: menguji bahan yang sangat tipis seperti foil atau mengukur permukaan suatu bagian, bagian kecil atau area kecil, mengukur struktur mikro individual, atau mengukur kedalaman suatu benda. pengerasan casing dengan membagi suatu bagian dan membuat serangkaian lekukan untuk menggambarkan profil perubahan kekerasan.

Pengantar Singkat:

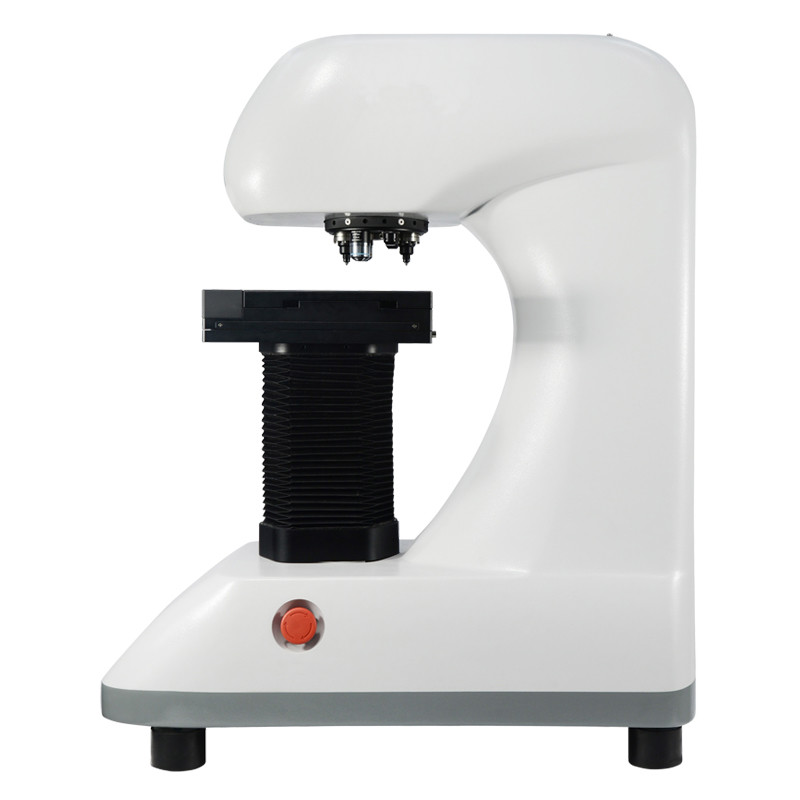

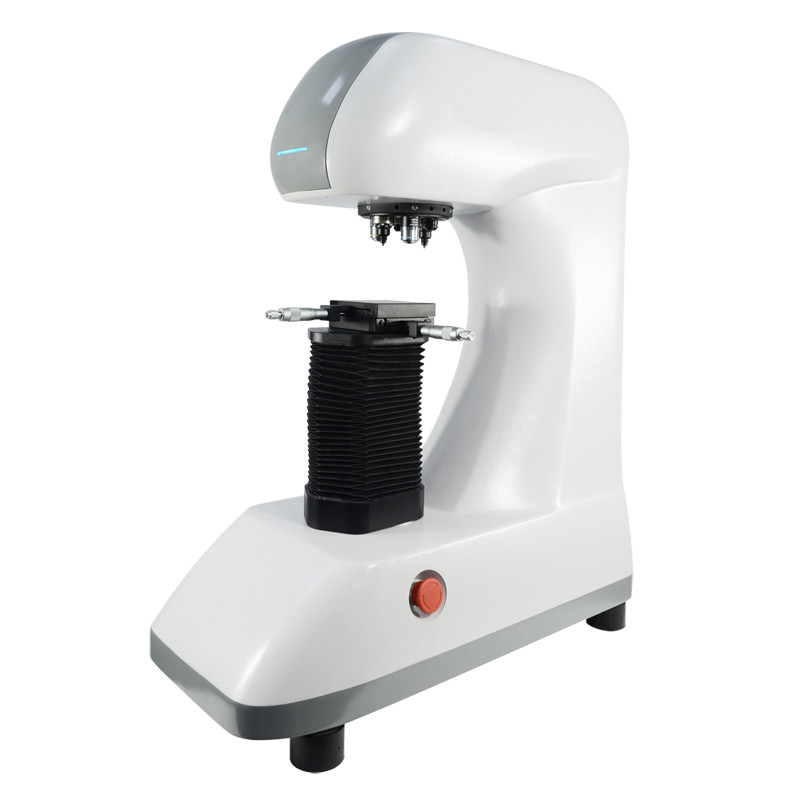

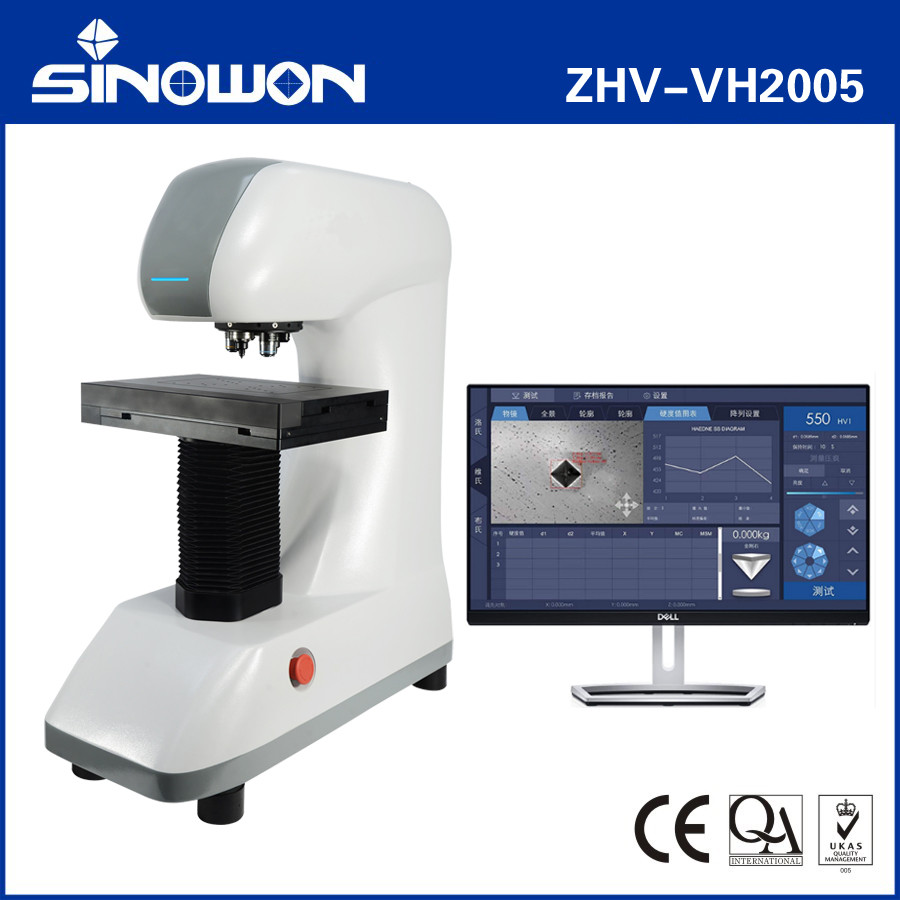

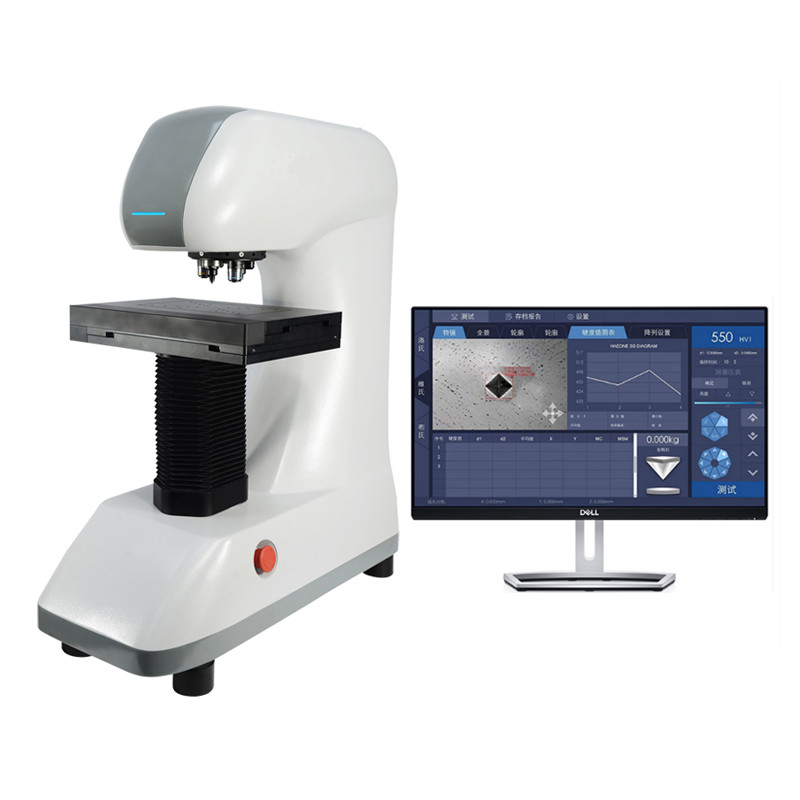

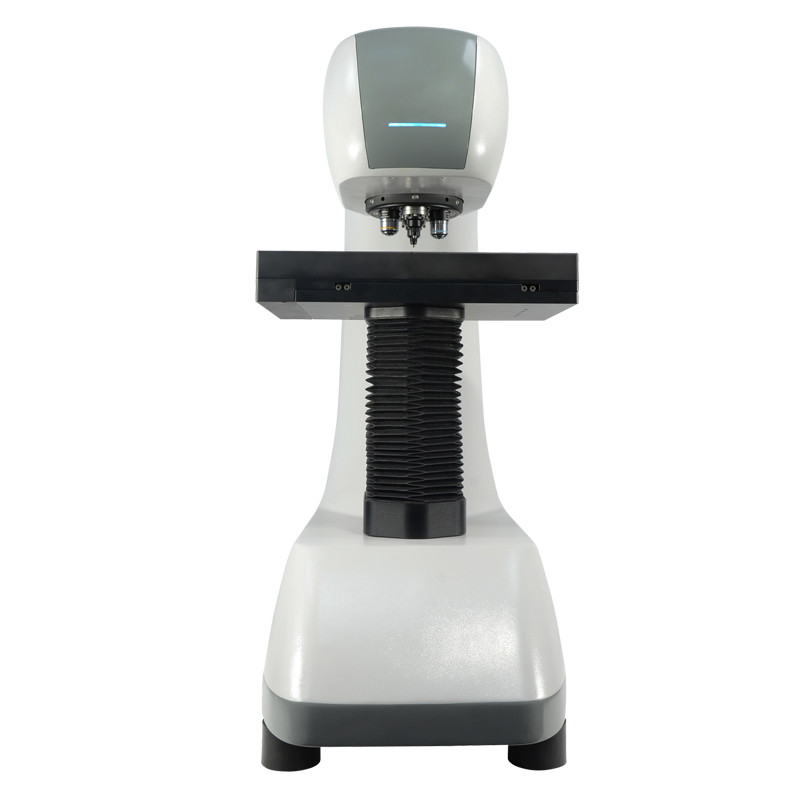

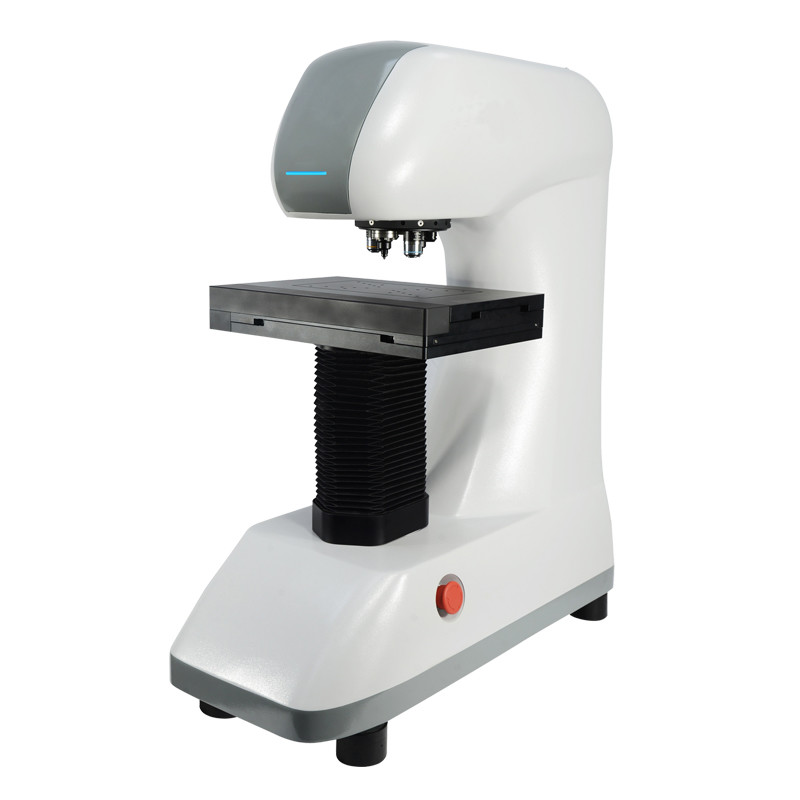

AutoVicky ZHV-VH2005 adalah sistem pengujian kekerasan mikro-Vickers otomatis dengan visi mesin, platform XY bermotor, sistem fokus otomatis opsional dan sistem perangkat lunak komputer ATS-300, memiliki pengukuran otomatis tentang lekukan Vickers, menghilangkan kesalahan operasi manusia, sebagian besar meningkatkan efisiensi kerja, membuat pengukuran pengujian kekerasan lebih akurat dan tidak rumit.

Karakteristik:

• Keberanian yang luar biasa dari Penguji Kekerasan Micro Vickers VH2005A dengan struktur pengangkat perpindahan linier untuk sistem pemuatan beban.
• Sistem sel beban yang presisi dari 5gf hingga 2000gf, dan pemuatan, penyimpanan, dan pembongkaran otomatis selama proses pengujian

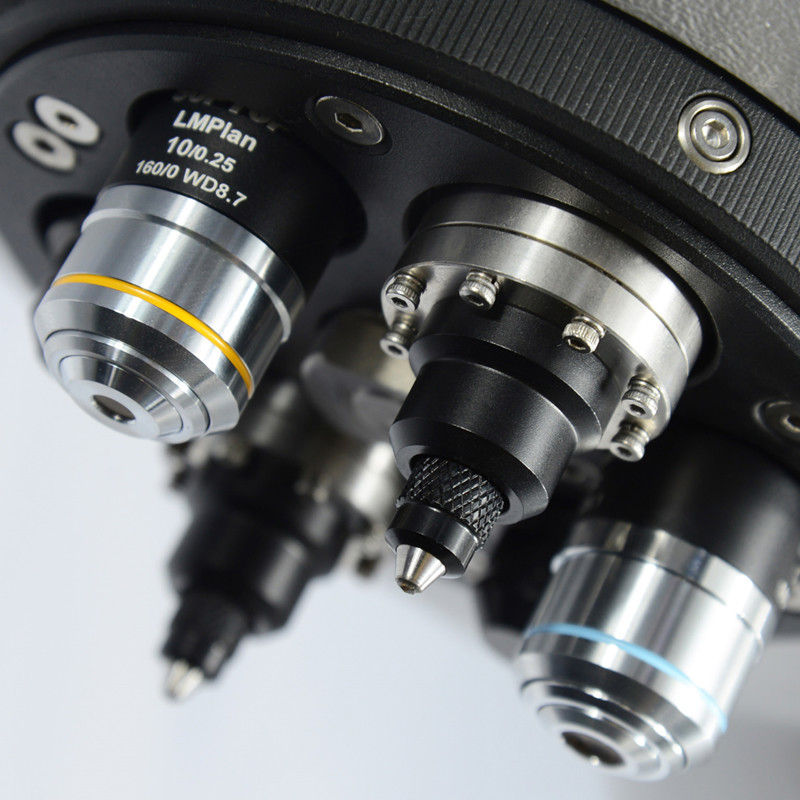

• Menara otomatis yang stabil dengan 6 posisi kerja, indentor berlian MicroVickers, objektif 10x dan 50x dipasang pada satu bidang fokus.
• Jalur optik definisi tinggi dengan Kamera 8MPixel membuat lekukan kekerasan menjadi tajam, pembesaran video lebih dari 2000x, membuat pengukuran lekukan kecil menjadi mudah.
• Platform XY bermotor dengan ukuran logam 110x100mm dan ukuran stoke 120x120mm, dapat diprogram untuk menguji kekerasan spesimen Vickers secara otomatis.
• Sistem Fokus Autofokus sumbu Z sebagai pengiriman standar
• Perangkat lunak pengujian Vickers otomatis yang kuat ATS-300 dengan fungsi pengujian cerdas
• Sistem operasi Windows, Word, Excel, PDF, dan laporan keluaran khusus lainnya tersedia.

Spesifikasi:

Pengenalan Perangkat Lunak Pengukuran Vickers dan Knoop

Keunggulan Perangkat Lunak:

●​ Dapat mewujudkan pemindaian panorama, memindai keseluruhan grafik produk ke komputer, memilih posisi mana pun, dan produk akan secara otomatis berpindah ke posisi yang diperlukan

●​ Dapat mendukung 17 Cara perencanaan jalur, mengatur angka apa pun, seperti koordinat 30 titik, klik mulai, dan mesin akan secara otomatis menyelesaikan pengukuran 30 titik tanpa operasi manual, pemuatan otomatis, pemfokusan otomatis, dan pengukuran otomatis.

●​ Dilengkapi dengan motor sumbu Z opsional dan sistem fokus otomatis, tidak perlu mencari panjang fokus secara manual, dan mesin fokus secara otomatis. Semua langkah diselesaikan oleh perangkat lunak untuk menghindari kesalahan pengukuran manual.

Fungsi Dasar:

●​ Kemampuan pengenalan otomatis gambar lekukan terdepan, dan efisiensi pendeteksian, stabilitas, dan akurasi hasil pendeteksian tinggi.

●​ Dua jenis kalibrasi: kalibrasi optik, kalibrasi blok kekerasan (manual / otomatis). Blok kekerasan mendukung beberapa rata-rata, beberapa blok standar yang berubah-ubah, serta kalibrasi tersegmentasi dan pengukuran pilihan.

●​ Selain pengukuran otomatis, terdapat tiga opsi pengukuran manual: pengukuran empat sisi, pengukuran diagonal, dan pengukuran empat titik (urutan pemilihan empat titik dapat berubah-ubah).

●​ Ada tiga jenis tanda lekukan yang didukung: "Persegi Panjang", "Palang Merah", dan "Lingkaran".

●​ Selama pengukuran manual, ia memiliki fungsi kaca pembesar, yang memudahkan untuk menemukan posisi titik lekukan;

●​ Fungsi pintasan keyboard unik dapat dengan cepat memindahkan titik yang dipilih untuk membuat operasi pengukuran lebih efisien.

●​ Menyediakan jarak piksel dan jarak fisik diagonal lekukan, dan menghitung nilai HV / HK di bawah beban saat ini secara real time.

●​ Peralihan turret secara otomatis (pergantian lensa objektif dan indentor).

●​ 5 juta kamera digital untuk menampilkan video lekukan di komputer. Itu dapat menangkap dan menyimpan gambar.

●​ Menampilkan waktu nyata dan memperbarui status penguji kekerasan saat ini: indentor / lensa objektif saat ini, waktu penahanan beban, gaya pemuatan, dll.

●​ Jarak antara dua titik dapat diukur secara manual; Beberapa kelompok jarak juga dapat ditampilkan pada video atau gambar secara bersamaan.

●​ Jika resolusi berbeda, lensa objektif berbeda, dan beban berbeda, perangkat lunak akan secara otomatis memilih koefisien kalibrasi terbaik.

●​ Semua informasi titik pengujian dapat diidentifikasi dan ditandai secara terpisah atau sesuai dengan kebutuhan pelanggan. Informasi identifikasi titik uji akan ditampilkan dalam tabel urutan nilai uji dan diagram lekukan untuk memudahkan kueri. Fungsi ini sangat penting untuk analisis dan pemrosesan selanjutnya.

●​ Lihat standar GB, DIN, ISO, ASTM dan standar Konversi Kekerasan lainnya untuk mewujudkan: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Permukaan Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; mewujudkan konversi timbal balik antara nilai kekerasan seperti Brinell HBS dan Brinell HBW.

●​ Saat mengukur urutan jalur lapisan yang diperkeras, terdapat beberapa mode pengaturan inisialisasi fleksibel, yang secara otomatis menyimpan dan mengimpor urutan jalur sebelumnya; Jalur pengukuran juga dapat disimpan sesuai keinginan untuk dimuat ulang.

●​ Hasil pengukuran urutan jalur secara otomatis menghasilkan nilai kedalaman lapisan pengerasan dan kurva perubahan kekerasan yang sesuai.

●​ Beberapa mode analisis dapat dipilih untuk data pengukuran; Semua hasil dapat diatur ke dalam laporan grafis.

●​ Isi dan format laporan dapat diatur secara fleksibel, dan dokumen WORD dan EXCEL dapat dibuat secara otomatis.

●​ Kata sandi dan otoritas manajemen dapat diatur: operator biasa hanya dapat mengukur kekerasan sesuai dengan pengaturan yang ditetapkan.

●​ Alat konversi nilai kekerasan standar bawaan dapat secara otomatis mengonversi nilai kekerasan terukur sesuai tabel dan mencantumkannya di tabel hasil.

Fungsi Lanjutan:

●​Fungsi pemfokusan otomatis.Pemfokusan lekukan otomatis dapat diwujudkan, dan waktu pemfokusan lekukan tunggal adalah 2-5 detik. (Untuk mewujudkan fungsi ini, ZHV-VH2005 harus dilengkapi dengan motor sumbu Z dan sistem fokus otomatis)

●​Fungsi perencanaan rute.Sebagai perpanjangan dari fungsi pengukuran jarak, perencanaan akurat dari 17 mode jalur yang akan diukur diselesaikan dengan mengklik gambar dengan mouse.

1)Pemilihan titik bebas: klik posisi mana pun pada gambar untuk menjadi jalur yang akan diukur.

2)Arah sewenang-wenang: memilih titik awal dan segmen garis lurus ke segala arah.

3)Tepi normal: klik di dekat tepi untuk secara otomatis menghasilkan segmen garis normal.

4)Dua poin normal:pilih kedua ujung tepi untuk menghasilkan segmen garis normal tengah.

5)Garis bagi sudut: tiga titik membentuk sudut untuk menghasilkan segmen garis bagi sudut.

6)Rute melingkar: pemusatan / radius dua titik, menghasilkan jalur dalam waktu.

7)Kontur tepi: klik di dekat tepi untuk secara otomatis menghasilkan jalur di sepanjang tepi.

8)Jarak tepi yang sama:klik jarak sepanjang tepi untuk menghasilkan segmen garis yang berjarak sama.

9)Bentuk gelombang gigi gergaji: periode, tinggi gigi dan simetri gigi dapat diatur secara kuantitatif.

10)Pusat dua titik: memilih dua titik pada gambar untuk menghasilkan titik tengah sebagai jalur yang akan diukur.

11)Garis:klik titik awal mana pun, segmen garis lurus ke segala arah, dan jarak variabel di tengah.

12)Multi baris:titik arah multiline.

13)Zigzag:zigzag multiline.

14)Interpolasi:masukkan nomor/jarak titik jalur yang tetap antara dua titik.

15)Matriks:titik jalur dari array persegi panjang.

16)Roda:titik jalur roda.

17)Cincin:titik jalur melingkar.

●​ Menyediakanfungsi kalibrasi indentor / offset lensauntuk menghilangkan penyimpangan mekanis antara indentor dan lensa dan memperbaiki kesalahan sistem secara keseluruhan, sehingga dapat meningkatkan akurasi hasil uji kekerasan.

●​Fungsi pemindaian tepi.Melalui pergerakan platform otomatis XY, tepi objek yang ditentukan dapat dipindai dan kontur tepi objek dapat digambar.

●​Fungsi penyambungan panorama.Melalui fungsi "pemindaian panorama", Anda dapat memperoleh panorama dalam rentang tertentu dan membuat perencanaan jalur apa pun di peta.

●​Mode Regional & pengujian berkelanjutanfungsi.Untuk beberapa lekukan yang mungkin terdapat pada bidang pandang yang sama, mode area dapat dipilih, dan hanya lekukan dalam rentang yang ditetapkan yang dipertimbangkan selama setiap pengukuran. Ketika mode area diaktifkan selama pengujian berkelanjutan, gangguan pengujian yang disebabkan oleh beberapa lekukan pada bidang pandang yang sama dapat dihindari. Fungsi koreksi permukaan.

●​Fungsi koreksi permukaan.Ini mematuhi tabel I dan Tabel II standar ASTM E384, dan memberikan persyaratan pengujian dan koreksi untuk bagian melengkung seperti bola dan batang.

●​Fungsi koreksi sudut.Penyimpangan sudut antara platform dan kamera dapat dihilangkan melalui koreksi sudut otomatis, dan akurasi posisi platform dapat ditingkatkan.

●​Fungsi ketangguhan patah.Fungsi ketangguhan patah dapat diperiksa untuk mengukur data ketangguhan patah lekukan.

●​Fungsi penyambungan panorama multi sampel.Penyambungan panorama dapat dilakukan untuk beberapa sampel secara bersamaan, dan kemudian perencanaan jalur dapat dilakukan pada panorama tersebut. Akhirnya, pengujian berkelanjutan selesai.

Spesifikasi platform XY bermotor VMP-1212:

●​ Platform XY otomatis dengan sistem motor langkah: teknologi pemrosesan kelas dirgantara

●​ Kinerja penyegelan yang unggul memastikan stabilitas akurasi pemulihan jangka panjang

●​ Ukuran platform: 260mmx250mm

●​ Perpindahan maksimum dalam arah XY: persyaratan 50X50mm), langkah minimum: 0,625um

●​ Akurasi balasan: jangkauan penuh satu arah ≤ 3um

●​ Memindai seluruh kursus ≤ 20um

●​ Opsional Platform XY bermotor yang lebih besar VMP1111
