Name: 220V / 50Hz Sistem Pengukuran Visi Otomatis 3D Mesin Pengukuran Visi Cantilever
Brand: Hoyamo and Sinowon Inc
SKU: Vimea322B
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Vimea322A: 524-220G

Perjalanan Sumbu X/Y: (300*200) mm

Perjalanan Sumbu Z: 200 mm

Skala Linier 3 Sumbu X/Y/Z (mm): Resolusi: 0,5um

Kemungkinan diulang: 2um

Akurasi Sumbu XY: ≤2,5+L/200(um)

Akurasi sumbu Z: ≤5,0+L/200(um)

Perangkat Lunak Pengukuran: saya Mengukur

Kapasitas beban: 25kg~50kg

Dimensi (WxDxH): (789*636*1640)mm

Berat bersih: 200kg

Menyoroti:

Sistem Pengukuran Visi Otomatis 3D

Sistem Pengukuran Visi Otomatis 50Hz

Mesin Pengukuran Visi Kantilever Otomatis

Informasi dasar

Tempat asal: Jiangmen, Tiongkok

Nama merek: Hoyamo

Sertifikasi: CE

Nomor model: Vimea322B

Dokumen: D4 Sinowon Vimea Series Can...a1.pdf

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: kayu lapis

Waktu pengiriman: 15 hari kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 100 set/Bulan

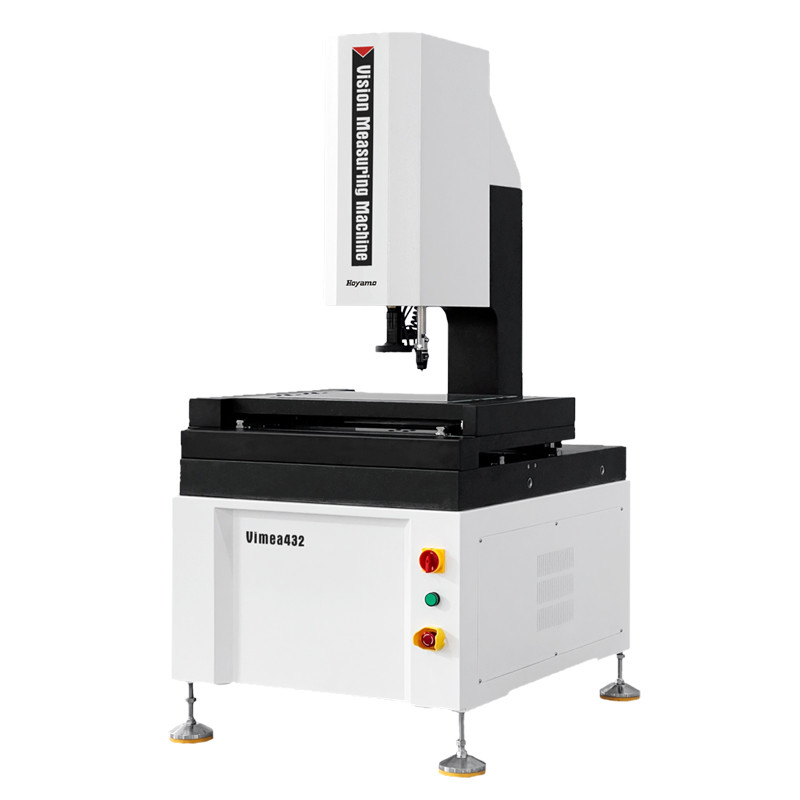

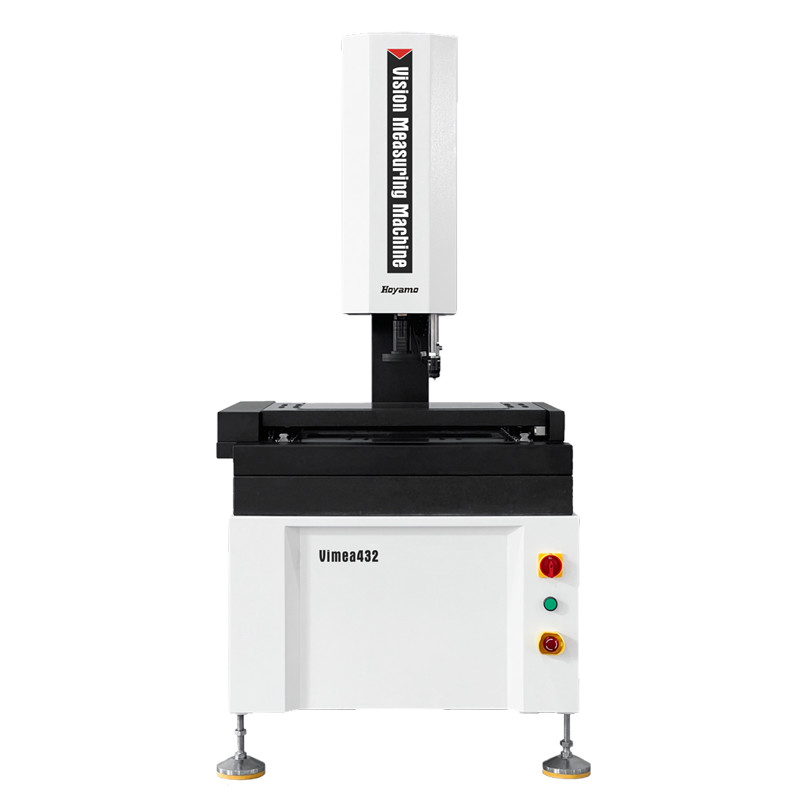

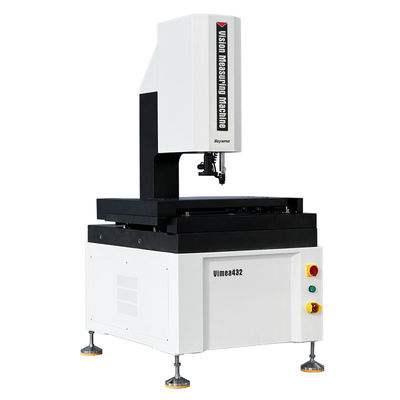

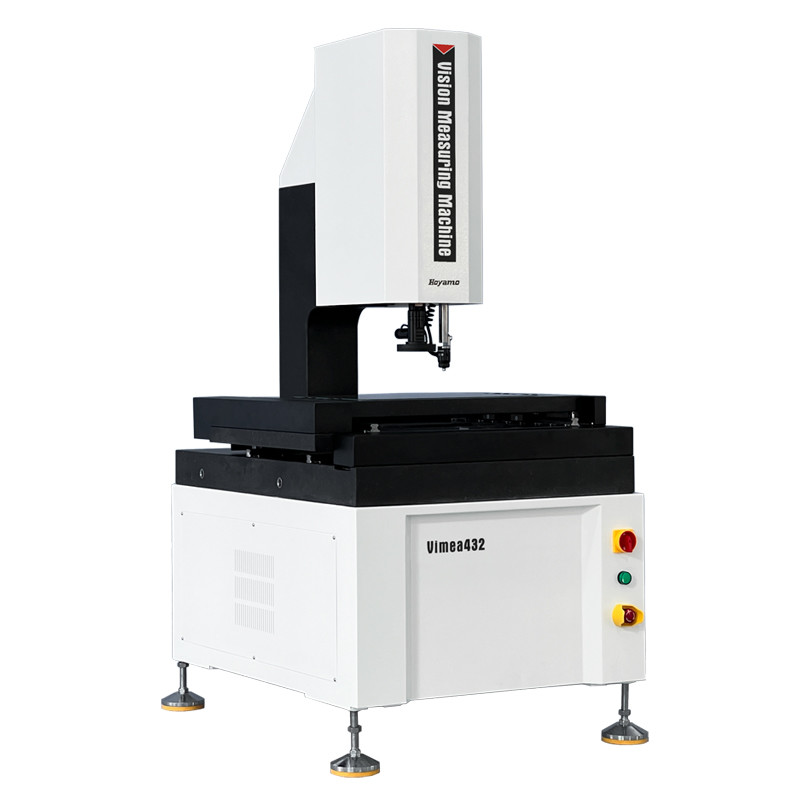

Galeri

220V / 50Hz Sistem Pengukuran Visi Otomatis 3D Mesin Pengukuran Visi Cantilever

Deskripsi Produk

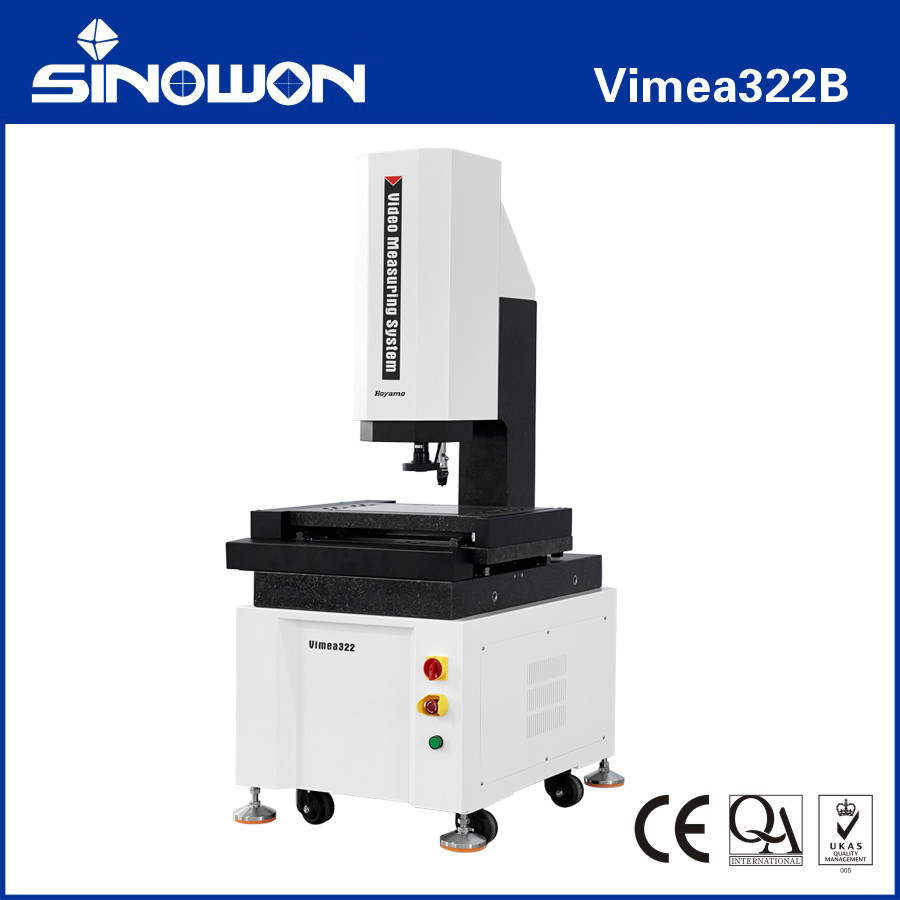

Cantilever 3D Otomatis Kontak & Video Sistem Pengukuran Vimea322B

Karakteristik Produk:

1.XYZ tiga sumbu kontrol presisi otomatis CNC, penentuan posisi yang tepat;

2Dasar dan pilar granit, stabilitas yang baik;

3Panduan linier presisi, sekrup bola kelas grinding dan motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;

4.0.5μm ruler kisi presisi tinggi untuk memastikan akurasi penentuan posisi dan akurasi pengukuran sistem;

5Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang tepat;

6.6.5X lensa optik definisi tinggi, zoom yang akurat, koreksi piksel satu kali;

7. Program-dikendalikan 5-ring 8-area pencahayaan LED permukaan dan paralel LED sistem pencahayaan kontur secara cerdas mewujudkan 256 tingkat penyesuaian kecerahan;

8Perangkat lunak pengukuran otomatis Vision iMeasuring dengan fungsi yang kuat dan mudah dioperasikan.

Spesifikasi:

Komoditi		Sistem Pengukuran Video Otomatis Cantilever Vimea Series
Model		Vimea322	Vimea432	Vimea542
Perjalanan sumbu X/Y		(300*200) mm	(400*300) mm	(500*400) mm
Z Axis Perjalanan		200 mm
X/Y/Z Skala linier sumbu 3 ((mm)		Resolusi skala linier:0.5um
Mode Panduan		Panduan linier presisi tinggi, Panduan double-track Double Slider
Mode Operasi		Kontroler joystick, operasi mouse, program deteksi otomatis
Keakuratan*		Aksi XY:≤2,5+L/200 ((um)
		Aksi Z:≤5.0+L/200 ((um)
Kemungkinan diulang		2um
Pencahayaan Sistem	Kontur	Lampu Kontur Paralel LED
	Permukaan	0~255 Stepless Adjustable 5-ring 8-division LED Surface Illumination
Sistem Video**		Kamera Digital Resolusi Tinggi
		6.5X Manual Zoom Lens, Optical Magnification:0.7X-4.5X, Video pembesaran: 28X ~ 180X
Perangkat Lunak Pengukuran		iPengukuran
Sistem Operasi		Mendukung sistem operasi WIN 10/11-32/64
Bahasa		Bahasa Inggris, Cina Sederhana, Cina Tradisional, Pilihan versi bahasa lain
Lingkungan Kerja		Suhu 20°C±2°C, perubahan suhu <1°C/Hr; Kelembaban 30%~80%RH; Getaran <0,02g, ≤15Hz.
Sumber Daya		220V/50Hz/10A
Kapasitas Beban		25Kg ~ 50Kg
Dimensi ((WxDxH)		(7896361640) mm	(9617471640) mm	1218601690) mm
Dimensi kemasan ((WxDxH)		(10409001900) mm	(114010001900) mm	(126011001900) mm
Berat Bruto/Net		200kg	320kg	505Kg

Catatan:

L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

0.5X atau 2X obyektif opsional tersedia sesuai dengan kebutuhan.

Deskripsi Model Konfigurasi Produk (Contoh dengan Vimea322):

Kategori produk	2.5D	3D	2.5D	3D
Komoditi	2.5D Sistem Pengukuran Video Otomatis	3D otomatis Sistem Pengukuran Kontak & Video	2.5D otomatis Sistem Pengukuran Laser-Scan & Video	3D Multisensory Otomatis Mesin pengukur
Model	Vimea322A	Vimea322B	Vimea322C	Vimea322D
Jenis	A	B	C	D
Makna	Sensor lensa zoom optik	Sensor lensa zoom dan sensor probe kontak	Sensor lensa zoom dan sensor laser	Sensor lensa zoom, sensor kontak probe dan sensor laser

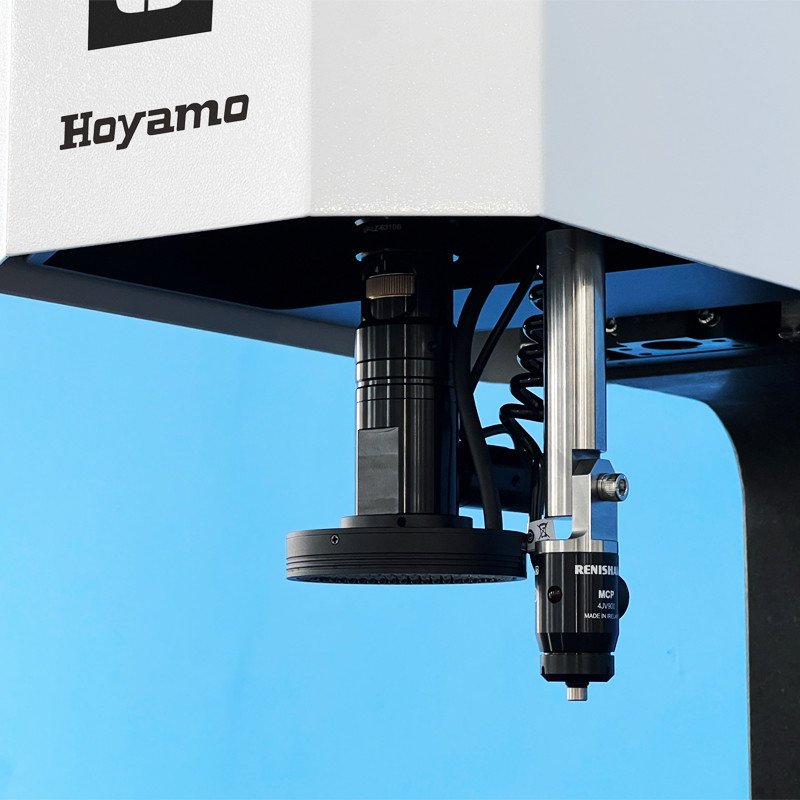

Probe kontak	Tanpa	MCP-Kit1	Tanpa	MCP-Kit1
Modul laser	Tanpa	Tanpa	Laser Omron	Laser Omron
Versi perangkat lunak	iMengukur4.1	iMengukur4.2	Mengukur 5.0	Mengukur 5.1

Model dan Spesifikasi Sistem Pengukuran Video Otomatis Cantilever:

Model	Kode#	Model	Kode#	Model	Kode#
Vimea322A	524-120G	Vimea432A	524-120H	Vimea542A	524-120J
Vimea322B	524-220G	Vimea432B	524-220H	Vimea542B	524-220J
Vimea322C	524-320G	Vimea432C	524-320H	Vimea542C	524-320J
Vimea322D	524-420G	Vimea432D	524-420H	Vimea542D	524-420J

Sistem Pengukuran Video Otomatis Cantilever Panduan Perjalanan Tabel:

Perjalanan	Model	Keakuratan		Perjalanan sumbu X mm	YAxis Travel mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan maksimum yang disesuaikan mm
Perjalanan	Model	E1x,y	E1z	Perjalanan sumbu X mm	YAxis Travel mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan maksimum yang disesuaikan mm
300x200x200	Vimea322	2.5+L/200	5.0+L/200	300 mm	200 mm	200 mm	250 mm
400x300x200	Vimea432	2.5+L/200	5.0+L/200	400 mm	300 mm	200 mm	300 mm
500x400x200	Vimea542	2.5+L/200	5.0+L/200	500 mm	400 mm	200 mm	400 mm
