Mesin Pengukuran Visi Jembatan Bergerak Otomatis Sistem Pengukuran Visi 3D

1 set

MOQ

Can be discussed

harga

Mesin Pengukuran Visi Jembatan Bergerak Otomatis Sistem Pengukuran Visi 3D

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kode#: 523-220H

Perjalanan Sumbu X/Y: (400*300)mm

Perjalanan Sumbu Z: 200 mm

Skala linier sumbu X/Y/Z: Resolusi: 0,1um

Akurasi Sumbu XY: ≤2,5+L/200(um)

Akurasi Sumbu Z: ≤5,0+L/200(um)

Kemungkinan diulang: 2um

Perangkat Lunak Pengukuran: saya Mengukur

Dimensi (WxDxH): (1195*832*1579)mm

Berat bersih: 650KG

Menyoroti:

Mesin Pengukuran Visi Jembatan Bergerak 3D

,

Mesin pengukur visi jembatan bergerak otomatis

,

Sistem Pengukuran Visi 3D Otomatis

Informasi dasar

Tempat asal: Jiangmen, Tiongkok

Nama merek: SINOWON

Sertifikasi: CE/ROHS

Nomor model: Automea 432B

Dokumen: D4 Sinowon AutoMea Series M...a1.pdf

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: kayu lapis

Waktu pengiriman: 30 hari kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 100 set/Bulan

Galeri

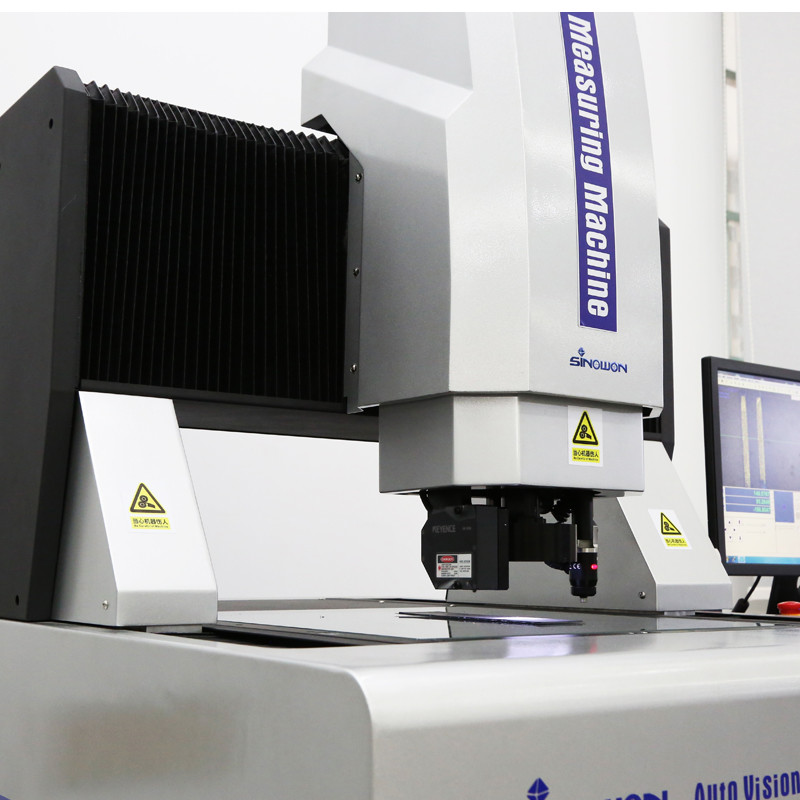

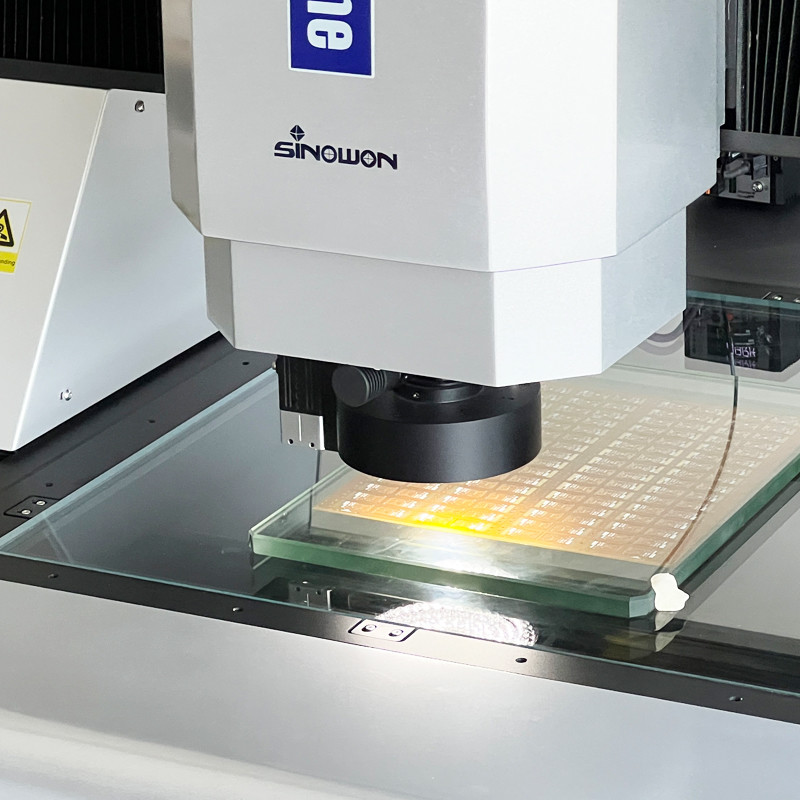

Mesin Pengukuran Visi Jembatan Bergerak Otomatis Sistem Pengukuran Visi 3D

Deskripsi Produk

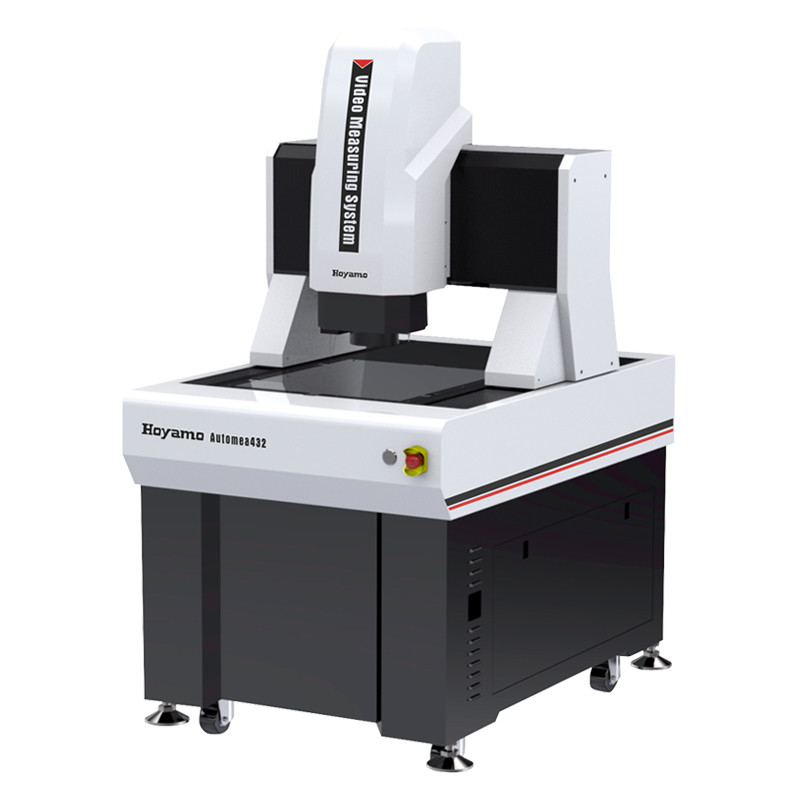

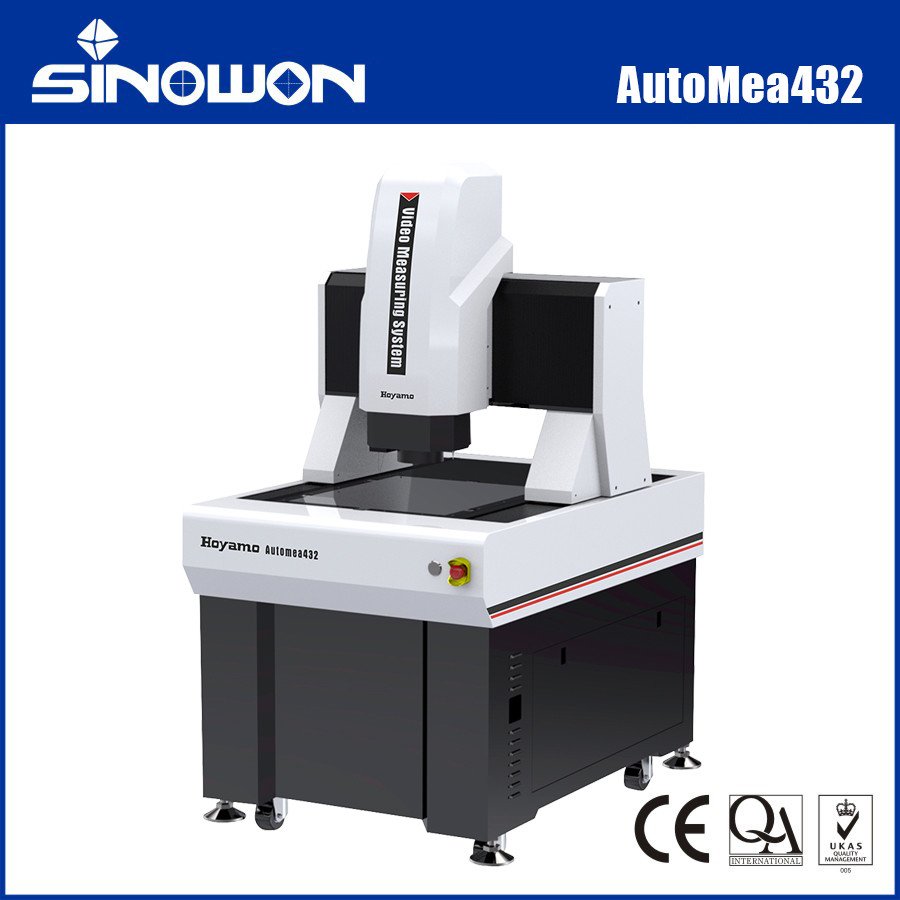

Jembatan Bergerak 3D Otomatis Kontak & Video Sistem Pengukuran Seri Automea 432

Mesin Pengukuran Visi Jembatan Bergerak Otomatis Sistem Pengukuran Visi 3D 0

Pengantar Produk:

Automea adalah alat pengukur visi otomatis tipe jembatan bergerak yang dirancang untuk pengukuran presisi tinggi dan ukuran besar.di mana benda kerja yang diukur tetap tetap untuk memastikan akurasi dan stabilitas pengukuranHal ini cocok untuk pengukuran di industri seperti elektronik, peralatan medis, LCD, aerospace, dan penerbangan.

Karakteristik produkc:

Struktur jembatan bergerak dengan benda kerja yang diam;
Kontrol loop tertutup CNC penuh otomatis empat sumbu untuk pengukuran sepenuhnya otomatis;
Dasar marmer dan balok silang untuk stabilitas dan keandalan;
0.5μm presisi tinggi garis garis kaca untuk presisi tinggi dan stabilitas;
Panduan linier presisi, sekrup bola tanah, dan motor servo AC untuk memastikan stabilitas akurasi posisi sistem gerak mesin;
Kamera warna resolusi tinggi untuk memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil;
6.5X lensa optik definisi tinggi untuk zoom otomatis yang akurat dengan kalibrasi satu piksel;
Sistem lampu permukaan LED 8-zon 5-ring yang dapat diprogram dan lampu kontur LED paralel untuk penyesuaian kecerahan 256 tingkat yang cerdas;
Dilengkapi dengan perangkat lunak pengukuran gambar iMeasuring sepenuhnya otomatis, kuat dan mudah digunakan;
Konfigurasi opsional termasuk probe sentuh, probe laser, dan kustomisasi pelanggan sesuai dengan kebutuhan.

Spesifikasi:

Komoditi		Jembatan bergerak Sistem pengukuran video otomatis otomatismSerial
Model		AutoMea432	AutoMea542	AutoMea652	AutoMea862
Perjalanan sumbu X/Y		(400*300) mm	(500*400) mm	(600*500) mm	(800*600) mm
Z Axis Perjalanan		200 mm
Skala linier sumbu X/Y/Z-3		Ruler kisi kaca, resolusi: 0.5um
Mode Panduan		Kereta panduan linier presisi, jalur ganda dengan panduan geser ganda
Mode Operasi		Kontroler joystick, operasi mouse, program deteksi otomatis.
Keakuratan*		Aksi XY:≤2,5+L/200 ((um)
		Aksi Z:≤5.0+L/200 ((um)
Kemungkinan diulang		2um
Pencahayaan Sistem	Kontur	Pencahayaan kontur paralel LED
		0~255 Lampu permukaan LED 8-divisi 5 cincin yang dapat disesuaikan tanpa langkah
	Permukaan
Sistem Video**		Kamera Warna Digital Definisi Tinggi 1/2.9
		6.5X Manual Zoom Lens; Optical Magnification: 0.7X-4.5X, Video Magnification: 26X ~ 172X (21.5 ′′ monitor)
Perangkat Lunak Pengukuran		iPengukuran
Sistem Operasi		Mendukung sistem operasi WIN10/11-32/64 bit
Bahasa		Bahasa Inggris, Cina Sederhana, Cina tradisional, bahasa lain dapat ditambahkan
Lingkungan Kerja		Suhu 20°C ± 2°C, perubahan suhu < 1°C/Hr; kelembaban 30% ~ 80% RH; getaran < 0,02g, ≤ 15Hz.
Sumber Daya		220V/50Hz/10A
Dimensi ((WxDxH)		(11958321579) mm	(14639401591) mm	(156810401591) mm	(1818 * 1157 * 1590) mm
Ukuran kemasan ((WxDxH)		(138011701910) mm	(169013002000) mm	(180014002000) mm	(230017002000) mm
Berat bersih		650Kg	780Kg	1380Kg	2000Kg

Catatan:

L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk (Contoh dengan AutoMea432):

Kategori produk	2.5D	3D	2.5D	3D
Komoditi	2.5D Sistem Pengukuran Video Otomatis	3D Otomatis Kontak & Sistem Pengukuran Video	2.5D Otomatis Laser-Scan & Video Sistem Pengukuran	3D Multisensory Otomatis Mesin pengukur
Model	Automea 432A	Automea 432B	Automea 432C	Automea 432D
Jenis	A	B	C	D
Makna	Sensor lensa zoom optik	Sensor lensa zoom dan sensor probe kontak	Sensor lensa zoom dan sensor laser	Sensor lensa zoom, sensor kontak probe dan sensor laser
Probe kontak	Tanpa	MCP-Kit1	Tanpa	MCP-Kit1
Modul laser	Tanpa	Tanpa	Omron Lazer	Omron Lazer
Versi perangkat lunak	iMengukur4.1	iMengukur4.2	Mengukur 5.0	Mengukur 5.1

Jembatan bergerak otomatis Model dan Spesifikasi Sistem Pengukuran Video:

Model	Kode#	Model	Kode#	Model	Kode#	Model	Kode#
Automea 432A	523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L
Automea 432B	523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L
Automea 432C	523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L
Automea 432D	523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L
Model	Kode#	Model	Kode#	Model	Kode#	Model	Kode#
Automea1082A	523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q
Automea1082B	523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q
Automea1082C	523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q
Automea1082D	523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q
Model	Kode#	Model	Kode#	Model	Kode#	Model	Kode#
Automea26162A	523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R

Jembatan bergerak Sistem pengukuran video otomatis Tabel panduan ruang pengukuran:

Perjalanan	Model	Keakuratan		X Axis Perjalanan mm	Perjalanan sumbu Y mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan Maksimal Khusus mm
Perjalanan	Model	E1x,y	E1z	X Axis Perjalanan mm	Perjalanan sumbu Y mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan Maksimal Khusus mm
400X300X200	Automea 432	2.5+L/200	5.0+L/200	300	400	200	400
500X400X200	Automea542			400	500	200	400
600X500X200	Automea652			500	600	200	400
800X600X200	Automea862			600	800	200	400
1000X800X200	Automea1082	3.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	Automea12102	3.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	Automea15122	4.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	Automea18122	4.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	Automea20152	5.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	Automea26162	5.0+L/200	5.0+L/200	1600	2600	200	200

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
