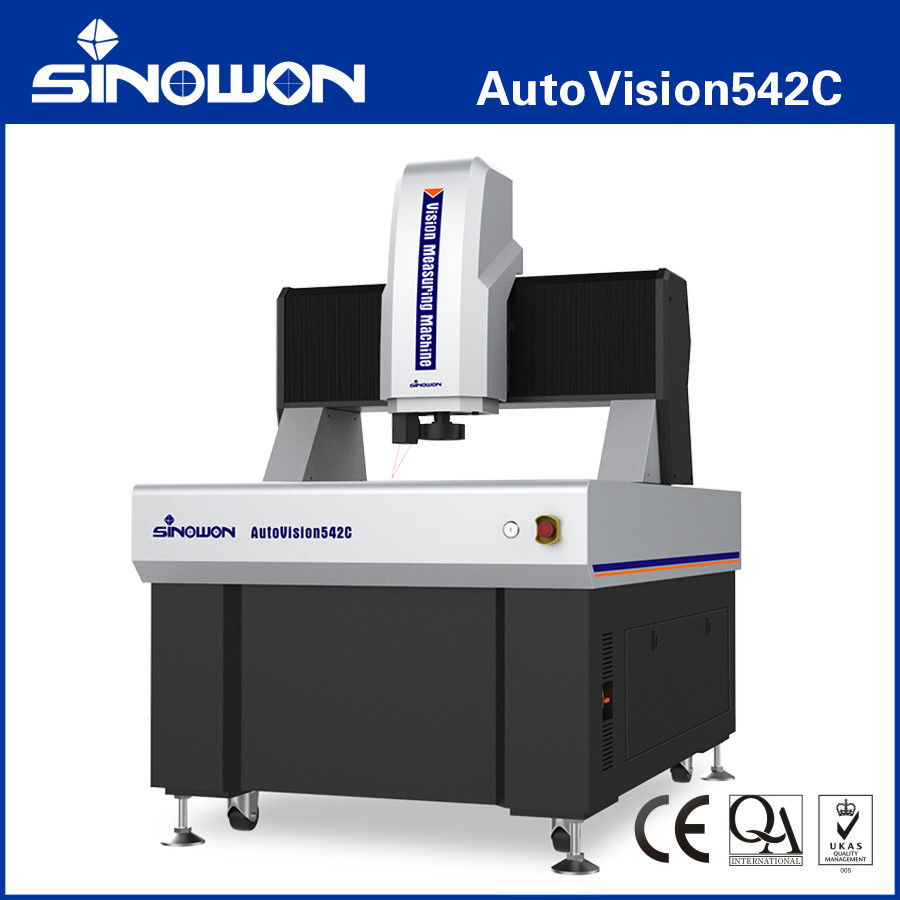

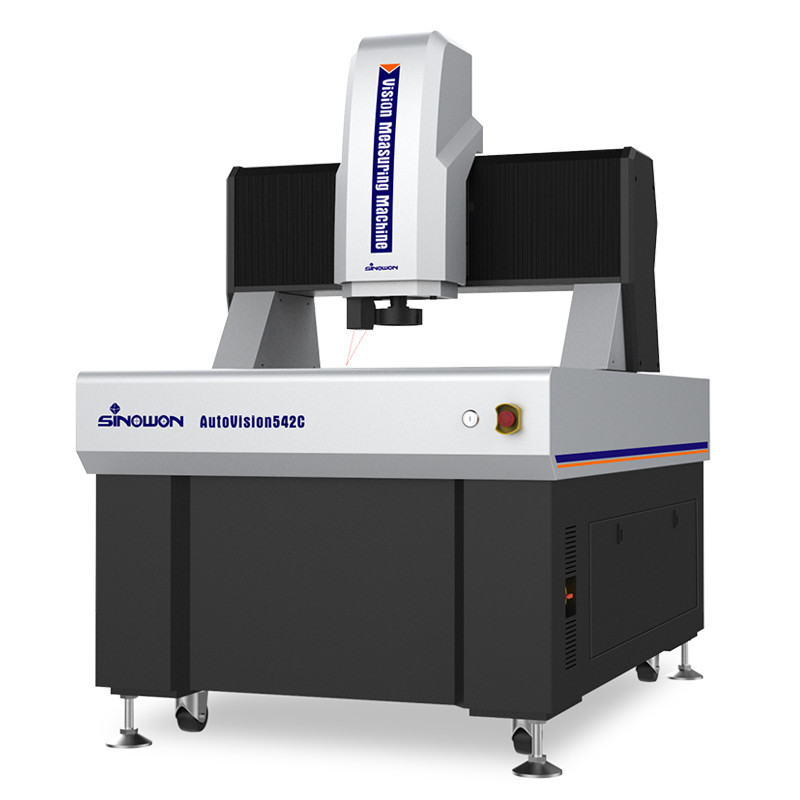

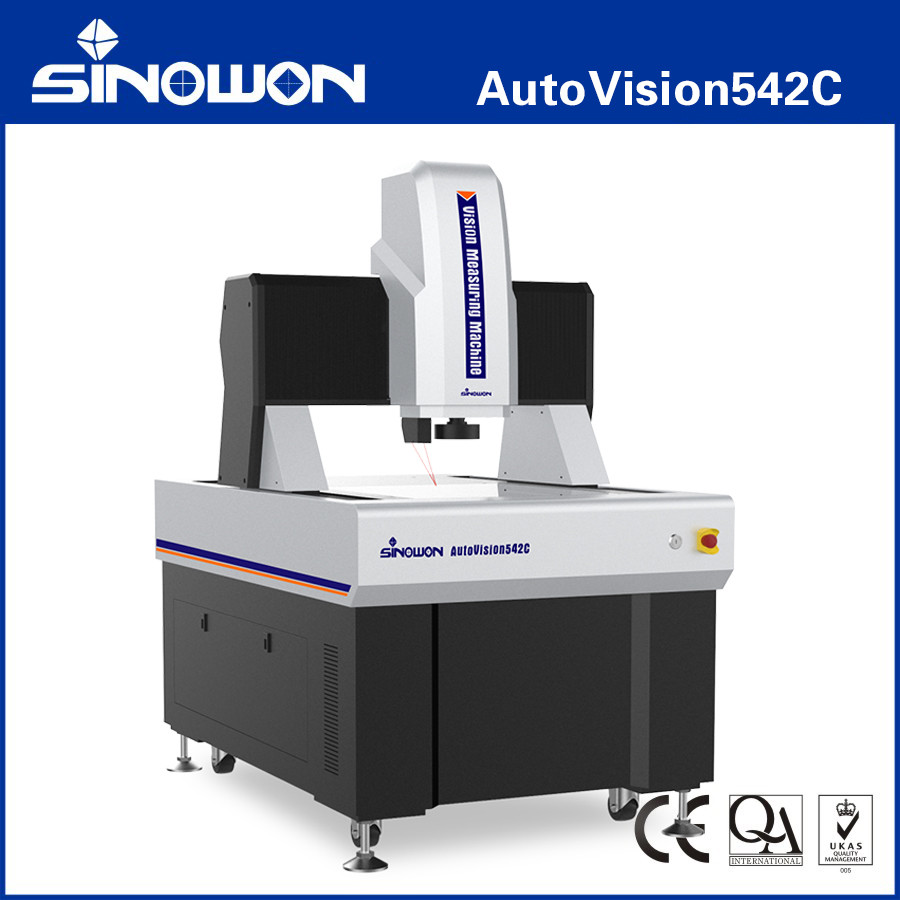

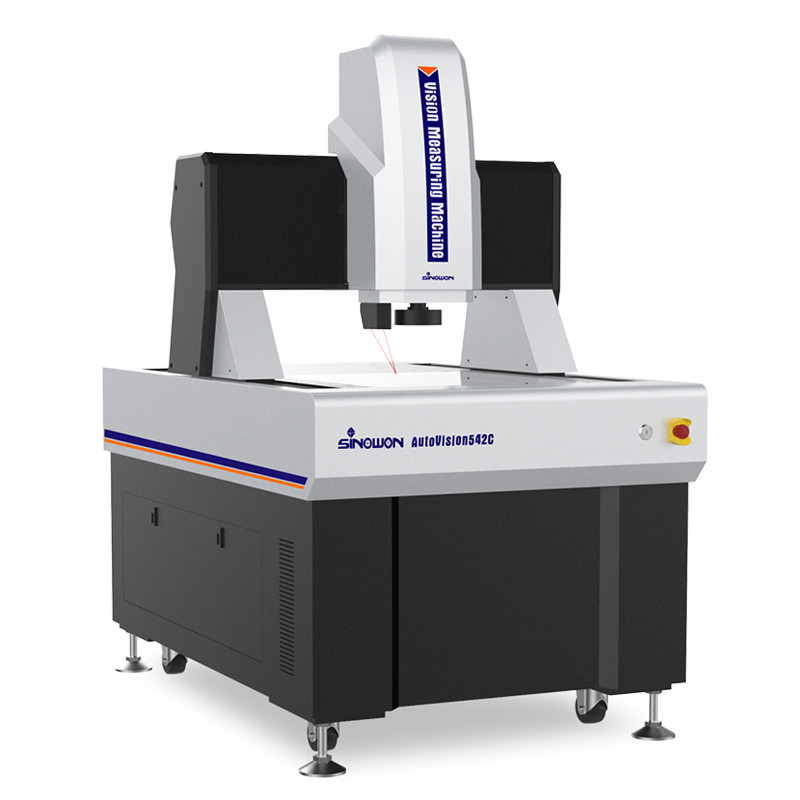

2.5D Laser Scan Auto Vision Measuring System Mesin Pengukuran Visual Presisi Tinggi

High Precision Moving Bridge 2.5D Otomatis Laser-Scan & Mesin Pengukuran VisiSeri AutoVision542

Pengantar Produk:

AutoVision adalah alat pengukuran gambar otomatis jembatan bergerak presisi tinggi yang dirancang untuk pengukuran presisi tinggi dan skala besar.mengukur benda kerja diam, menjamin akurasi pengukuran dan stabilitas, cocok untuk industri elektronik, peralatan medis dan instrumen, pengukuran LCD dan aerospace dan industri lainnya.

Karakteristik produkc:

• Konstruksi jenis jembatan bergerak, benda kerja pengukuran tetap;
• Kontrol loop tertutup CNC empat sumbu sepenuhnya otomatis, pengukuran otomatis
• Dasar dan pilar Marmer India, stabilitas yang baik;
• Diimpor RSF skala linier, resolusi adalah 0,1um, penggiling bola sekrup dan AC servo motor dll untuk memastikan presisi dan stabilitas sistem gerak;
• Kamera warna HD yang diimpor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
• 8.3x resolusi tinggi lensa zoom koaksial bermotor, penggandaan yang akurat dan koreksi piksel satu kali hanya diperlukan;
• Dengan pemrograman permukaan 5-ring 8-division LED Cold Illumination dan kontur LED parallel illumination dan built-in cerdas penyesuaian cahaya,dapat secara otomatis mengontrol kecerahan dalam 8-divisi;
• Fungsi yang kuat dan perangkat lunak pengukuran iMeasuring yang mudah dioperasikan untuk meningkatkan kontrol kualitas;
• Opsional MCP Probe dan Laser Sensor Module Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi:

Catatan:

L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk ((Contoh dengan AutoVision542):

Jembatan bergerak Mesin pengukuran visi otomatis Model dan spesifikasi:

Jembatan bergerak Mesin Pengukuran Visi Otomatis Panduan Ruang:

• Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
