Sistem Pengukuran Berbasis Visi Kontak Otomatis 3D Perjalanan Besar Presisi tinggi

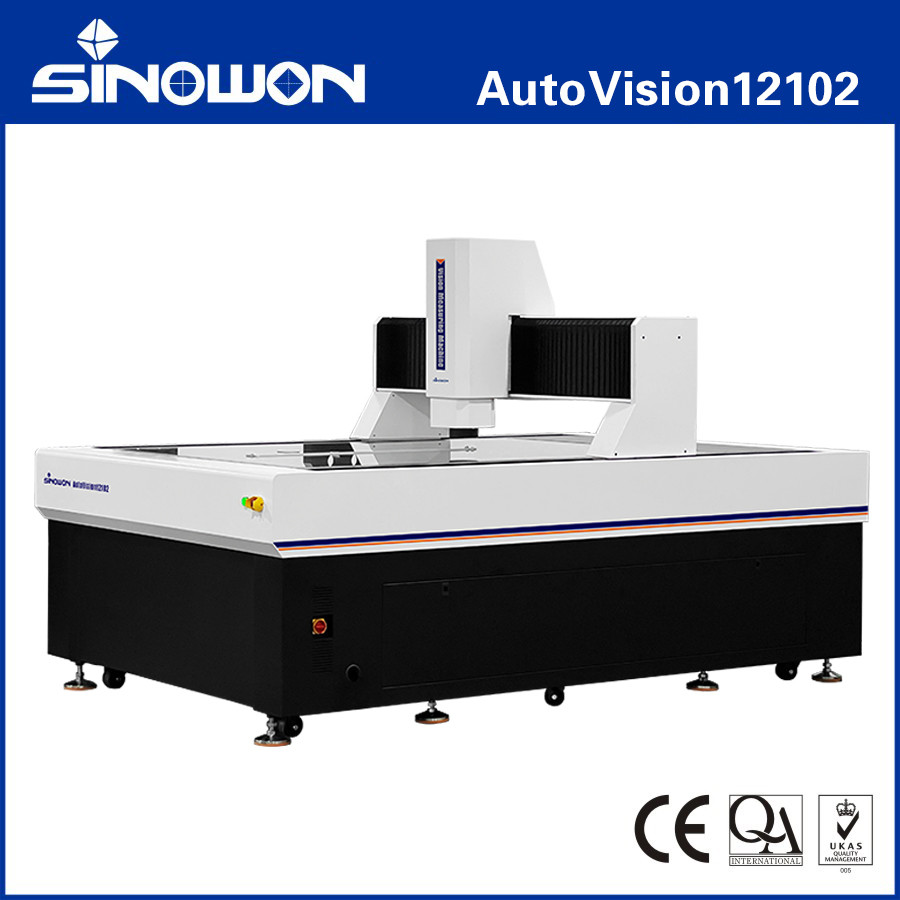

Presisi Tinggi Perjalanan Besar Mesin Pengukur Visi & Kontak Otomatis 3D Seri AutoVision12102

Pendahuluan Produk:

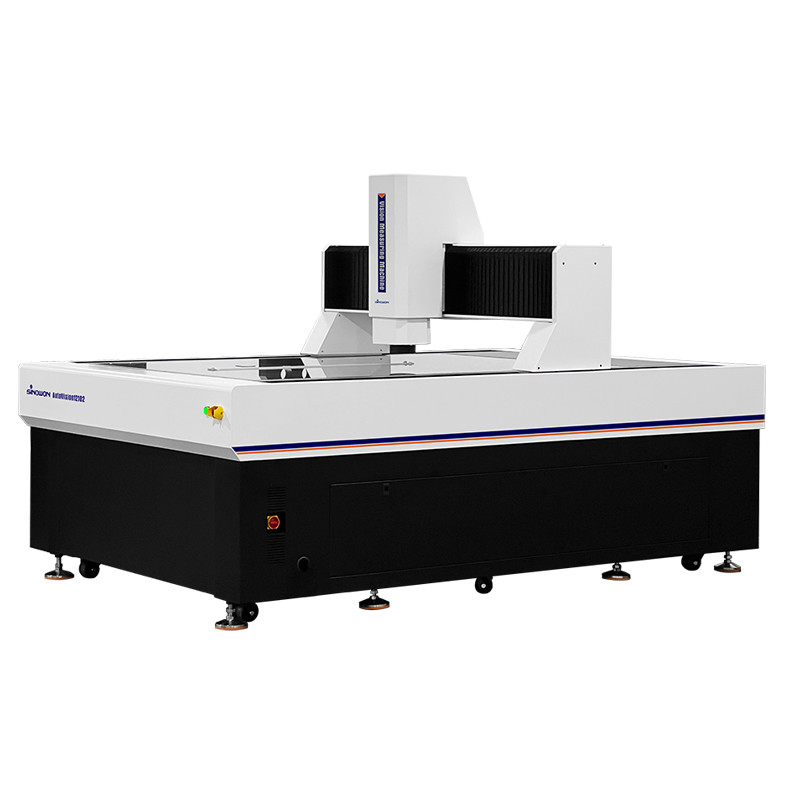

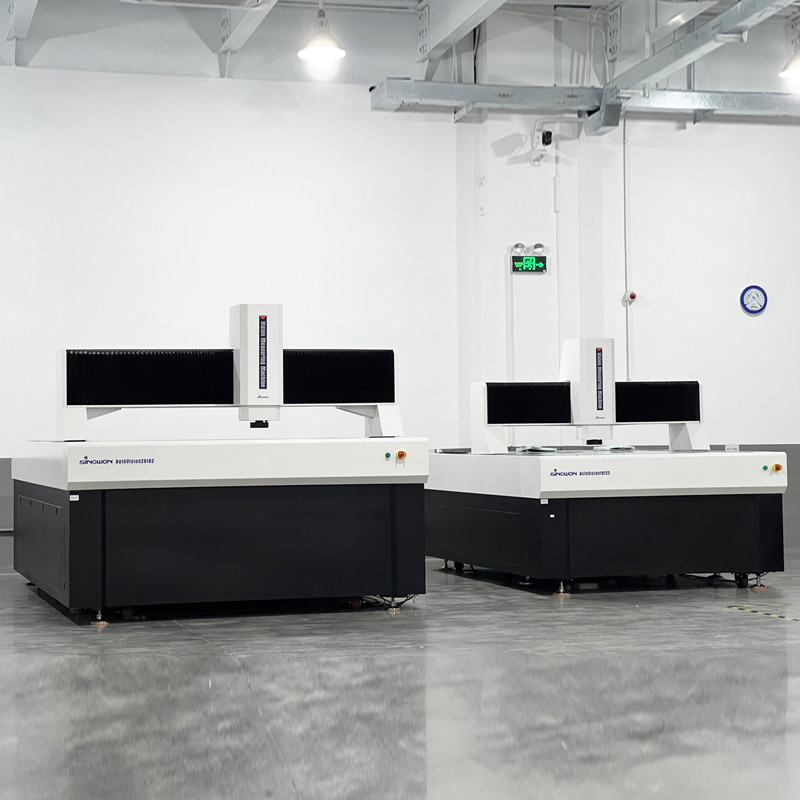

AutoVision adalah instrumen pengukur visi otomatis jembatan bergerak presisi tinggi yang dirancang untuk pengukuran skala besar dan presisi tinggi. Menggunakan struktur jembatan bergerak, mengukur benda kerja yang diam, menjamin presisi dan stabilitas pengukuran, cocok untuk industri elektronik, instrumen dan peralatan medis, pengukuran LCD dan dirgantara serta industri lainnya.

Karakteristik Produkc:

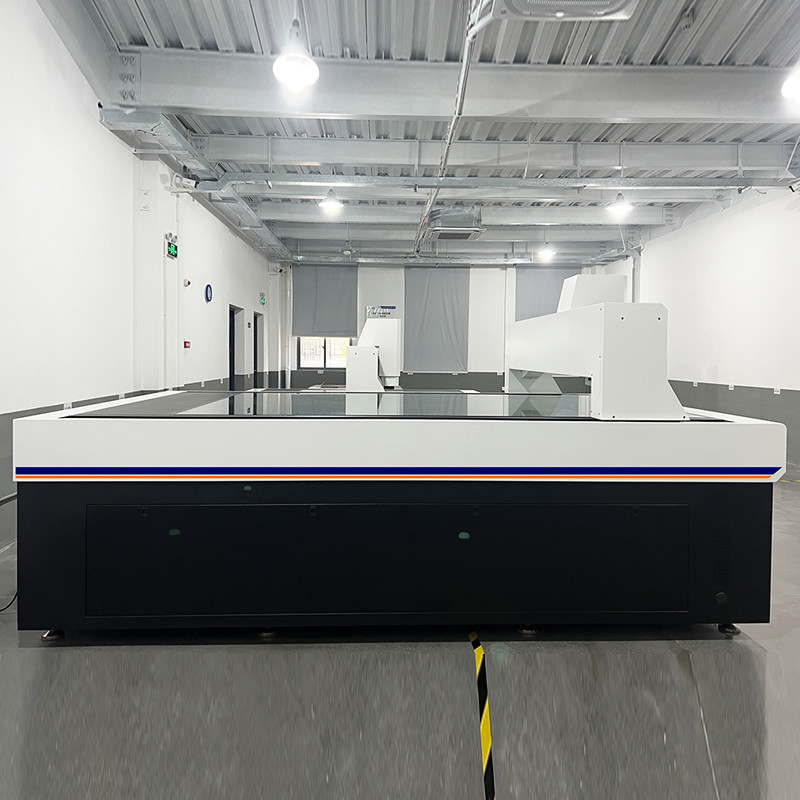

• Struktur tipe jembatan bergerak, benda kerja yang diukur diperbaiki;l

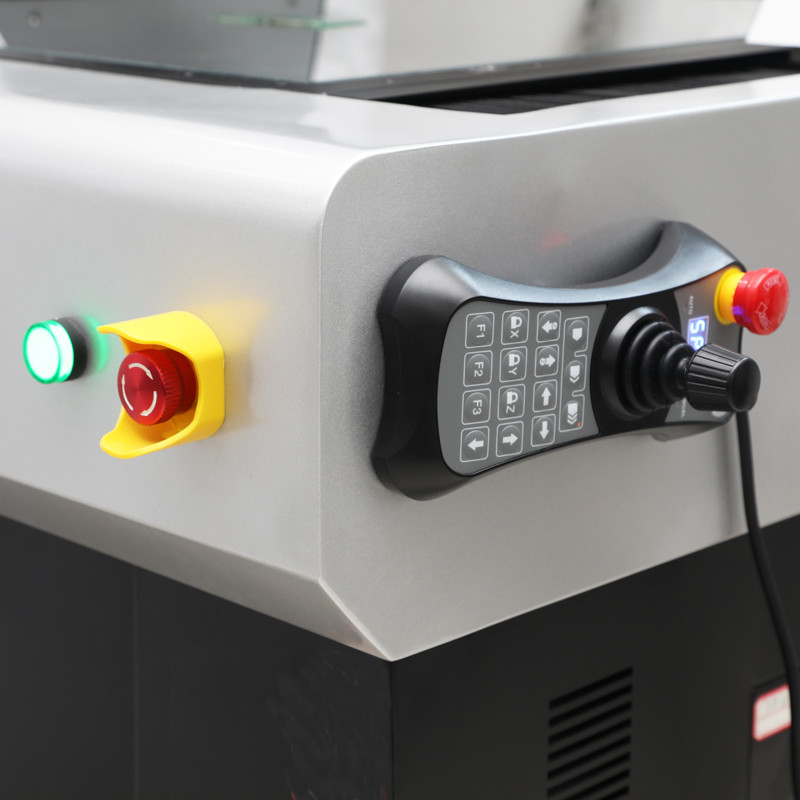

• Kontrol loop tertutup otomatis penuh CNC empat sumbu, pengukuran otomatis;l
• Dasar dan pilar Marmer India, stabilitas yang baik;l
• Skala linier RSF impor, resolusi 0,1um, sekrup bola gerinda dan motor servo AC dll. untuk memastikan presisi dan stabilitas sistem gerak;
• Kamera warna HD impor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;

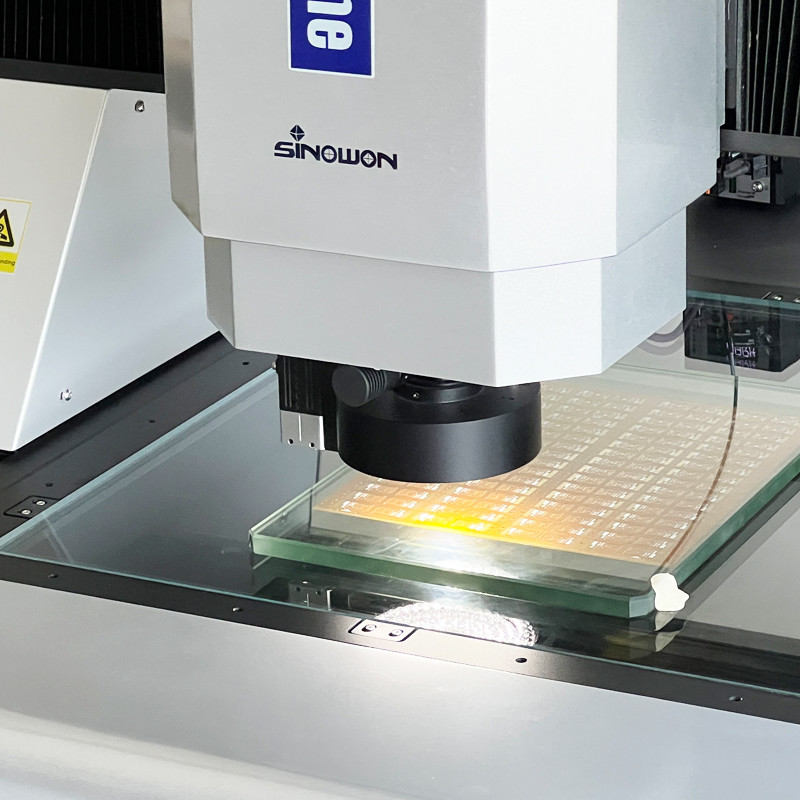

• Lensa zoom koaksial bermotor resolusi tinggi 8.3x, penggandaan yang akurat dan hanya diperlukan koreksi piksel satu kali;
• Dengan pencahayaan LED Dingin 5-cincin 8-divisi permukaan yang dapat diprogram dan pencahayaan paralel LED kontur dan penyesuaian cahaya cerdas bawaan, secara otomatis dapat mengontrol kecerahan dalam 8-divisi;
• Fungsi yang kuat dan perangkat lunak iMeasuring yang mudah dioperasikan untuk meningkatkan kontrol kualitas;l

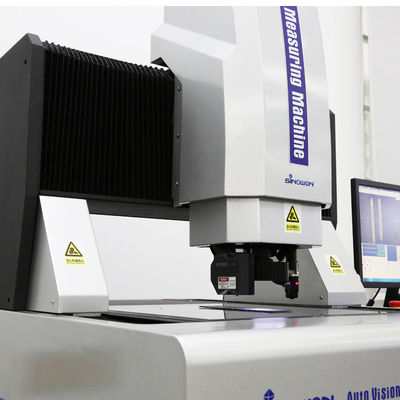

• Modul Probe MCP dan Sensor Laser Opsional. Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi:

Catatan:

L adalah panjang yang diukur(mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandang(mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk(Contoh dengan AutoVision12102):

Model

Perjalanan

• Aplikasi Industri:

Mesin pengukur optik OMM, juga dikenal sebagai Mesin Pengukur Visi dan Mesin Pengukur Non-kontak, Mesin Pengukur Dua Dimensi, Mesin Pengukur 2.5-Dimensi, dengan peningkatan industri manufaktur mikro dan presisi tinggi modern, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat. Pengukuran dimensi geometris dan toleransi geometris menjadi tak terhindarkan.

Mesin pengukur optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras, plastik, dan industri lainnya. Seperti: cetakan, sekrup, logam, aksesori, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, dirgantara, dll., ia mengatasi kekurangan dari kaliper vernier tradisional, mikrometer, dan proyektor Profil, yang merupakan Mesin pengukur presisi tinggi, efisiensi tinggi, dan keandalan tinggi yang mengintegrasikan teknologi pemrosesan gambar optik, mekanik, elektronik, dan komputer.

Benda yang akan diukur diperbesar oleh sistem perbesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh algoritma komputer dan perangkat lunak, kontur dan bentuk permukaan, ukuran, sudut, dan posisi dari berbagai bagian yang kompleks dan presisi dapat dideteksi secara otomatis. Inspeksi mikro dan kontrol kualitas. Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik yang lengkap, dan dokumen dalam format DXF, IGS, dan format lainnya dapat dihasilkan, dan juga dapat diimpor ke perangkat lunak analisis statistik WORD, EXCEL, dan SPC untuk menghasilkan CPK dan berbagai laporan statistik.
