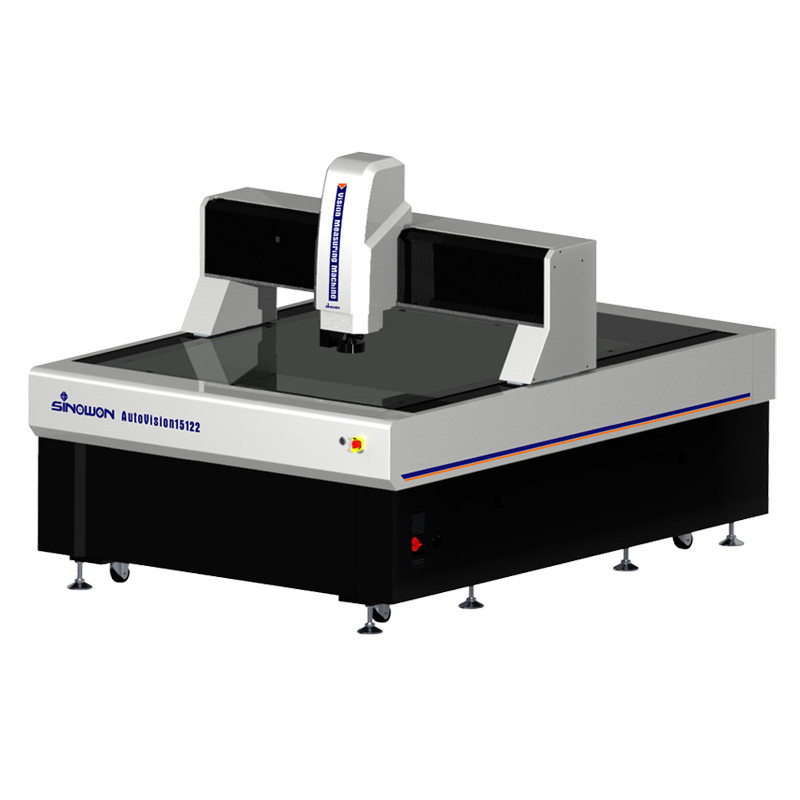

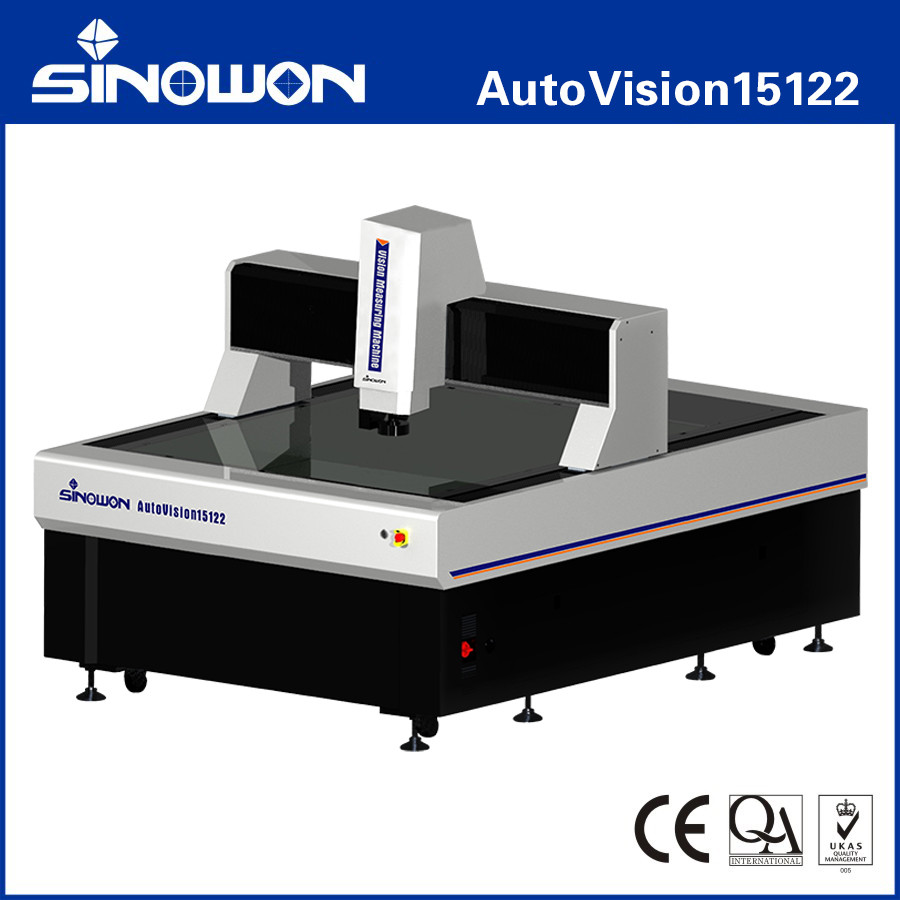

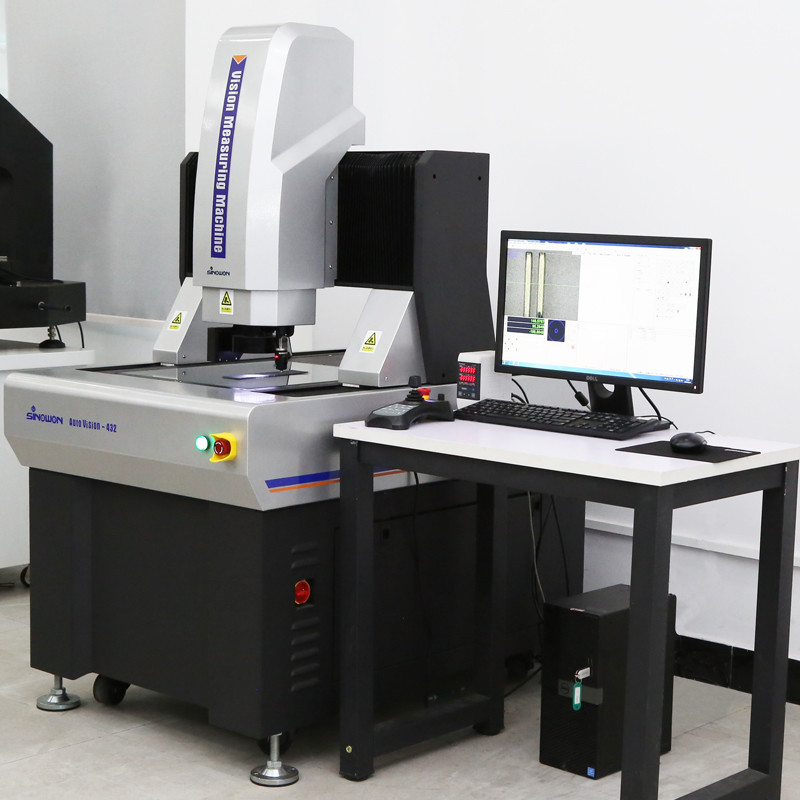

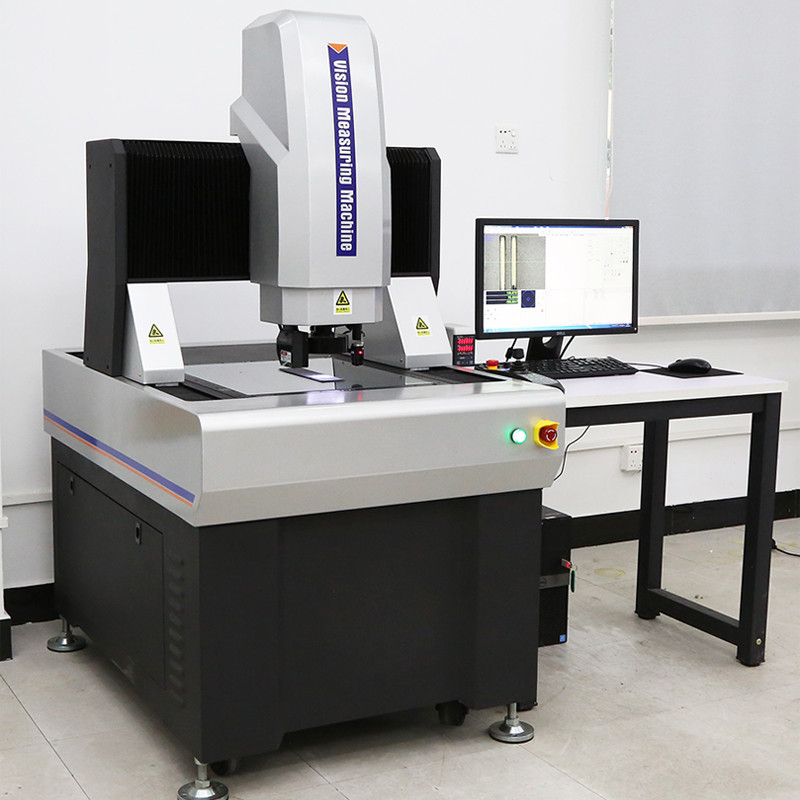

Mesin Pengukuran Multisensor 3D Otomatis Perjalanan Besar Presisi Tinggi AutoVision15122 Series
Pengantar Produk:
AutoVision adalah alat pengukuran visi otomatis jembatan bergerak presisi tinggi yang dirancang untuk pengukuran presisi tinggi dan skala besar.mengukur benda kerja diam, menjamin akurasi pengukuran dan stabilitas, cocok untuk industri elektronik, peralatan medis dan instrumen, pengukuran LCD dan aerospace dan industri lainnya.
Karakteristik produkc:
- Konstruksi jenis jembatan bergerak, benda kerja pengukuran tetap;
- Kontrol loop tertutup CNC empat sumbu sepenuhnya otomatis, pengukuran otomatis
- Dasar dan pilar Marmer India, stabilitas yang baik;
- Diimpor RSF skala linier, resolusi adalah 0,1um, penggiling bola sekrup dan AC servo motor dll untuk memastikan presisi dan stabilitas sistem gerak;
- Kamera warna HD yang diimpor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;

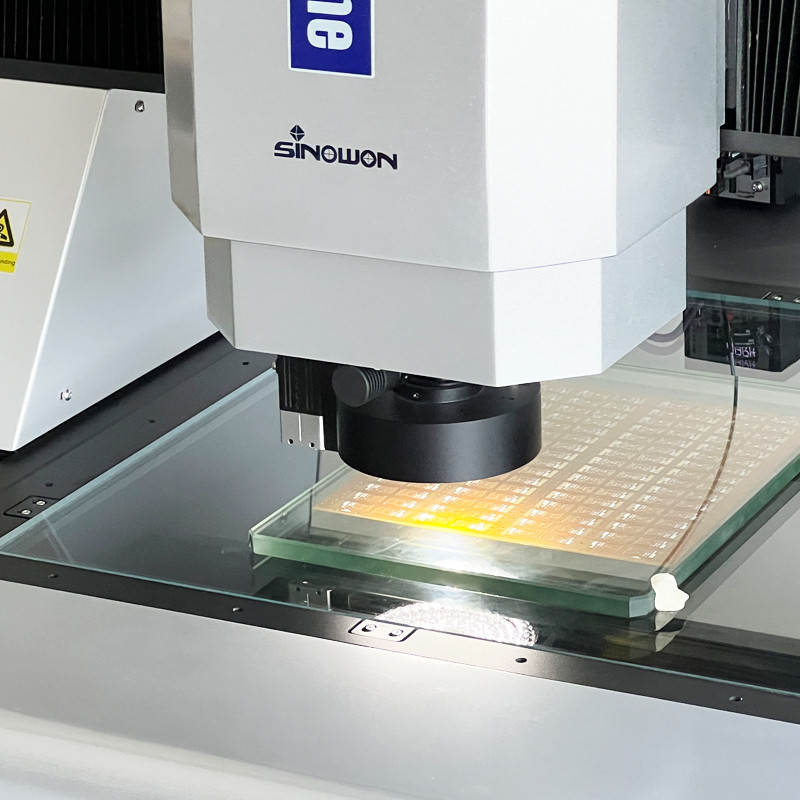

- 8.3x resolusi tinggi lensa zoom koaksial bermotor, penggandaan yang akurat dan koreksi piksel satu kali hanya diperlukan;

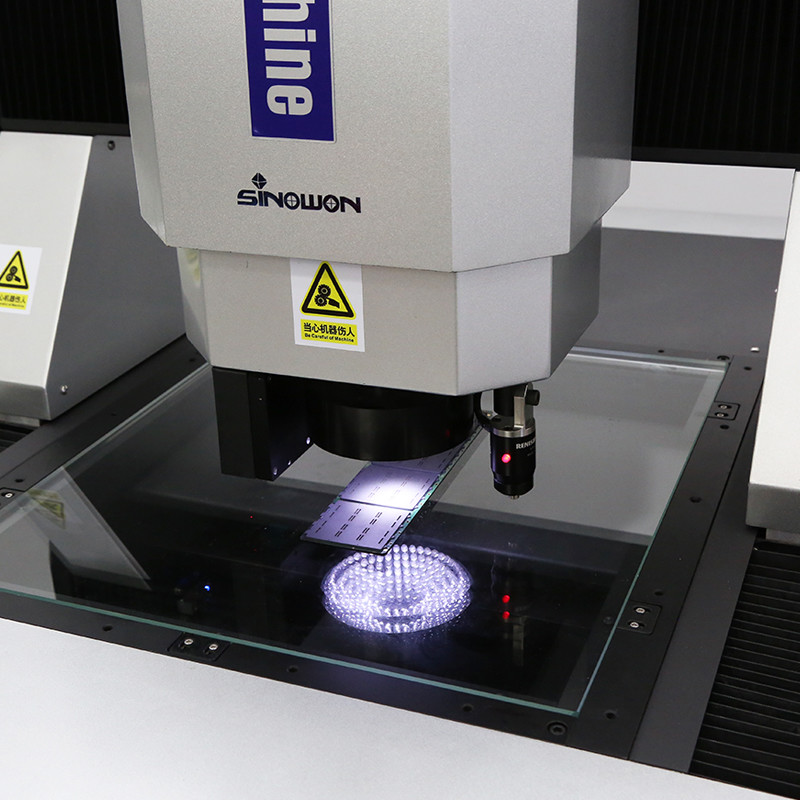

- Dengan pemrograman permukaan 5-ring 8-division LED Cold Illumination dan kontur LED parallel illumination dan built-in cerdas penyesuaian cahaya,dapat secara otomatis mengontrol kecerahan dalam 8-divisi;
- Fungsi yang kuat dan operasi yang mudah iMeasuring Software untuk meningkatkan kontrol kualitas;

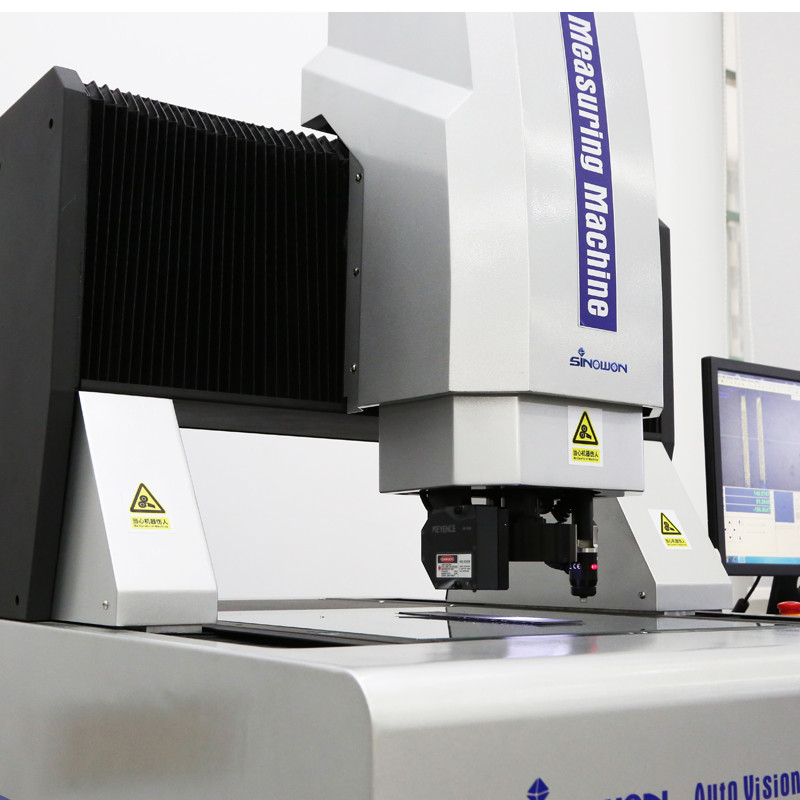

- Opsional MCP Probe dan Laser Sensor Module Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Spesifikasi:
| Komoditi |
High Precision Large Travel Automatic Vision Machine Seri AutoVision |
| Model |
AutoVision1082 |
AutoVision12102 |
AutoVision15122 |
AutoVision18122 |
| Perjalanan sumbu X/Y (mm) |
1000*800 |
1200*1000 |
1500*1200 |
1800*1200 |
| Perjalanan sumbu Z (mm) |
200 |
| Skala linier sumbu X/Y/Z (um) |
Resolusi Skala Linear Eropa: 0.1mm |
| Mode Panduan |
Kelas P Precision panduan linier, panduan double-track double slider |
| Mode Operasi |

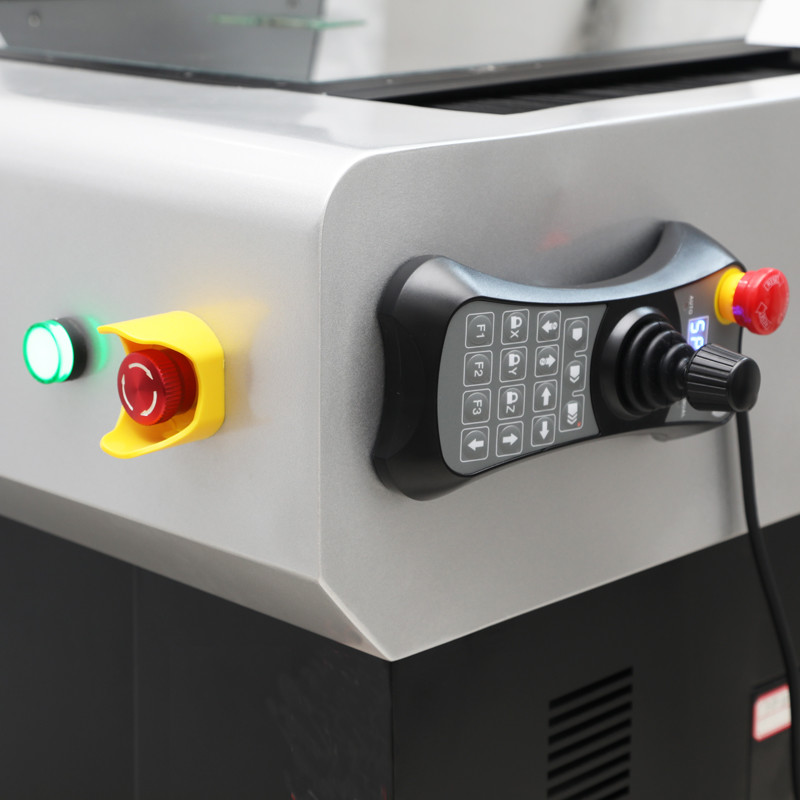

Kontroler joystick, operasi mouse, program deteksi otomatis |
| Keakuratan* (um) |
Aksi XY:≤3,5+L/200 |
| Aksi Z:≤5.0+L/200 |
| Kemungkinan diulang (um) |
2um |
|
Pencahayaan
Sistem
|
Kontur |
Pencahayaan kontur paralel LED |
| 0~255 Lampu permukaan LED 8-divisi 5 cincin yang dapat disesuaikan tanpa langkah |
| Permukaan |
| Sistem Video** |
Kamera Warna Digital Definisi Tinggi |
|
8.3X Lensa Zoom Bermotor;
Optical Magnification: 0,6X ~ 5,0X;
Video pembesaran: 20X ~ 170X (21 ′′ monitor)
|
| Perangkat Lunak Pengukuran |
iPengukuran |
| Sistem Operasi |
Mendukung sistem operasi WIN10/11-32/64 bit |
| Bahasa |
Bahasa Inggris, Cina Sederhana, Cina tradisional, bahasa lain dapat ditambahkan |
| Lingkungan Kerja |
Suhu 20°C ± 2°C, perubahan suhu < 1°C/Hr; kelembaban 30% ~ 80% RH; getaran < 0,02g, ≤ 15Hz |
| Sumber Daya |
AC220V/50Hz; 110V/60Hz |
| Dimensi ((WxDxH) (mm) |
1938*1350*1692 |
2179*1646*1874 |
2462*1770*1736 |
2762*1770*1736 |
| Ukuran kemasan ((WxDxH) (mm) |
2500*1900*2200 |
2420*2060*2000 |
2700*2060*2000 |
3000*2060*2000 |
| Berat bersih (Kg) |
1500 |
2000 |
2200 |
2500 |
Catatan:
L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.
Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.
Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)
Deskripsi Model Konfigurasi Produk ((Contoh dengan AutoVision15122):
| Kategori produk |
2.5D |
3D |
2.5D |
3D |
| Komoditi |
2.5D Visi Otomatis
Mesin pengukur
|
Mesin Pengukuran Kontak & Visi 3D Otomatis |
2.5D Mesin Pengukuran Laser-Scan & Visi Otomatis |
3D Multisensory Otomatis
Mesin pengukur
|
| Model |
AutoVision15122A |
AutoVision15122B |
AutoVision15122C |
AutoVision15122D |
| Jenis |
A |
B |
C |
D |
| Makna |
Sensor lensa zoom optik |
Sensor lensa zoom dan sensor probe kontak |
Sensor lensa zoom dan sensor laser |
Sensor lensa zoom, sensor kontak probe dan sensor laser |
| Probe kontak |
Tanpa |
MCP-Kit1 |
Tanpa |
MCP-Kit1 |
| Modul laser |
Tanpa |
Tanpa |
Omron Lazer |
Omron Lazer |
| Versi perangkat lunak |
iMengukur4.1 |
iMengukur4.2 |
Mengukur 5.0 |
Mengukur 5.1 |
Jembatan bergerak Mesin pengukuran visi otomatis Model dan spesifikasi:
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| AutoVision 432A |
523-180H
|
AutoVision542A |
523-180J |
AutoVision652A |
523-180K |
AutoVision862A |
523-180L |
| AutoVision432B |
523-280H |
AutoVision542B |
523-280J |
AutoVision652B |
523-280K |
AutoVision862B |
523-280L |
| AutoVision 432C |
523-380H |
AutoVision542C |
523-380J |
AutoVision652C |
523-380K |
AutoVision862C |
523-380L |
| AutoVision432D |
523-480H |
AutoVision542D |
523-480J |
AutoVision652D |
523-480K |
AutoVision862D |
523-480L |
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| AutoVision1082A |
523-180M |
AutoVision12102A |
523-180N |
AutoVision15122A |
523-180P |
AutoVision18122A |
523-180Q |
| AutoVision1082B |
523-280M |
AutoVision12102B |
523-280N |
AutoVision15122B |
523-280P |
AutoVision18122B |
523-280Q |
| AutoVision1082C |
523-380M |
AutoVision12102C |
523-380N |
AutoVision15122C |
523-380P |
AutoVision18122C |
523-380Q |
| AutoVision1082D |
523-480M |
AutoVision12102D |
523-480N |
AutoVision15122D |
523-480P |
AutoVision18122D |
523-480Q |
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| AutoVision26162A |
523-180R |
SinoVision342A |
528-180H |
SinoVision452A |
528-180J |
SinoVision562A |
528-180K |
| AutoVision26162B |
523-280R |
SinoVision342B |
528-280H |
SinoVision452B |
528-280J |
SinoVision562B |
528-280K |
| AutoVision26162C |
523-380R |
SinoVision342C |
528-380H |
SinoVision452C |
528-380J |
SinoVision562C |
528-380K |
| AutoVision26162D |
523-480R |
SinoVision342D |
528-480H |
SinoVision452D |
528-480J |
SinoVision562D |
528-480K |
Jembatan bergerak Mesin Pengukuran Visi Otomatis Panduan Ruang:
| Perjalanan |
Model |
Keakuratan |
X Axis Perjalanan mm |
Y Axis Travelmm |
Z Axis Standar Perjalanan mm |
Maximum sumbu Z Perjalanan khusus mm |
| E1x,y |
E1z |
| 300X400X200 |
SinoVision342 |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
SinoVision452 |
500 |
400 |
200 |
400 |
| 500X600X200 |
SinoVision562 |
600 |
500 |
200 |
400 |
| 400X300X200 |
AutoVision432 |
1.8+L/200 |
4.0+L/200 |
300 |
400 |
200 |
400 |
| 500X400X200 |
AutoVision542 |
400 |
500 |
200 |
400 |
| 600X500X200 |
AutoVision652 |
500 |
600 |
200 |
400 |
| 800X600X200 |
AutoVision862 |
600 |
800 |
200 |
400 |
| 1000X800X200 |
AutoVision1082 |
2.0+L/200 |
5.0+L/200 |
800 |
1000 |
200 |
300 |
| 1200X1000X200 |
AutoVision12102 |
2.5+L/200 |
5.0+L/200 |
1000 |
1200 |
200 |
300 |
| 1500X1200X200 |
AutoVision15122 |
3.0+L/200 |
5.0+L/200 |
1200 |
1500 |
200 |
300 |
| 1800X1200X200 |
AutoVision18122 |
3.5+L/200 |
5.0+L/200 |
1200 |
1800 |
200 |
200 |
| 2000X1500X200 |
AutoVision20152 |
4.0+L/200 |
5.0+L/200 |
1500 |
2000 |
200 |
200 |
| 2600X1600X200 |
AutoVision26162 |
1600 |
2600 |
200 |
200 |
- Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Aplikasi Industri:
Optical Measuring Machine OMM, juga dikenal sebagai Vision Measuring Machine dan Non-Contact Measuring Machine, Two-Dimensional Measuring Machine, 2.5-Dimensional Measuring Machine,dengan peningkatan industri presisi tinggi modern dan industri manufaktur mikro, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat.
Mesin pengukuran optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras,industri plastik dan industri lainnya. seperti: cetakan, sekrup, logam, aksesoris, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, aerospace, dll, ia mengatasi kekurangan kaliper vernier tradisional,Mikrometer, dan Profil proyektor, yang merupakan presisi tinggi, efisiensi tinggi dan keandalan tinggi mesin pengukuran mengintegrasikan optik, mekanik, elektronik, dan teknologi pengolahan gambar komputer.
Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh komputer dan algoritma perangkat lunak,kontur dan bentuk permukaan, ukuran, sudut dan posisi dari berbagai bagian yang kompleks dan tepat dapat dideteksi secara otomatis.Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS dan lainnya dapat dihasilkan, dan juga dapat diimpor ke WORD, EXCEL dan perangkat lunak analisis statistik SPC untuk menghasilkan CPK dan berbagai laporan statistik.
