2.5D Laser Auto Vision Measuring System Moving Bridge Type High Load Bearing

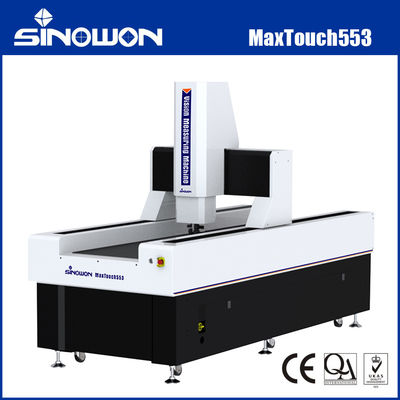

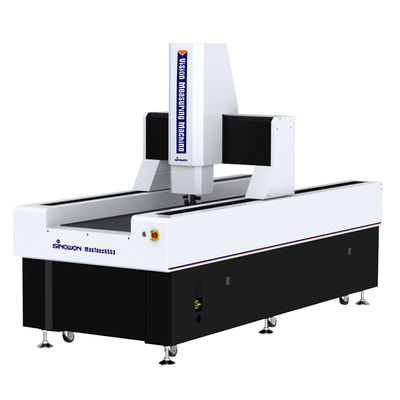

2.5D Laser High Load-Bearing Automatic Vision Measuring Machine (mesin pengukuran penglihatan otomatis dengan beban tinggi)Seri MaxTouch553

Pengantar Produk:

Seri MaxTouch adalah mesin pengukur visi otomatis tipe jembatan bergerak yang dirancang untuk pengukuran presisi tinggi dan ukuran besar.dimana objek yang diukur tetap diam untuk memastikan akurasi dan stabilitas pengukuranIni cocok untuk industri pengukuran seperti elektronik, perangkat medis, LCD, aerospace, dan penerbangan.

Karakteristik produkc:

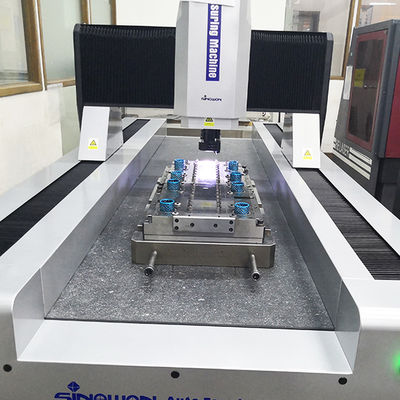

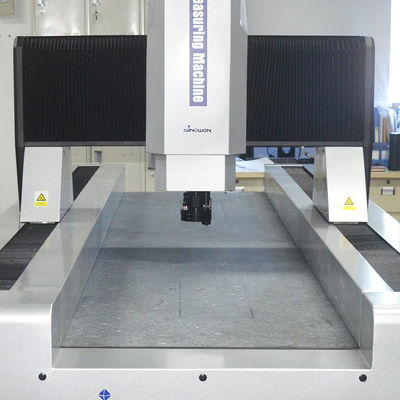

• Struktur jembatan bergerak granit, benda kerja pengukuran tetap;
• Kontrol loop tertutup otomatis CNC empat sumbu, pengukuran sepenuhnya otomatis;
• Dasar dan pilar granit India, stabilitas yang baik;
• Diimpor RSF skala linier, resolusi adalah 0,1um, penggiling bola sekrup dan AC servo motor dll untuk memastikan presisi dan stabilitas sistem gerak;
• Kamera warna HD yang diimpor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat
• 6.5x resolusi tinggi lensa zoom koaksial motorized, penggandaan yang akurat dan satu kali koreksi piksel hanya diperlukan;
• Sumber cahaya permukaan LED 5-ring 8-zone yang dikendalikan oleh program, realisasi cerdas dari penyesuaian kecerahan 256 tingkat;
• Fungsi yang kuat dan operasi yang mudah iMeasuring Software untuk meningkatkan kontrol kualitas;
• Opsional MCP Probe dan Laser Sensor Module Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi:

Catatan:

L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk (Contoh dengan MaxTouch553)

Model dan Spesifikasi Mesin Pengukuran Visi Beban Berat:

Tabel Panduan Ruang Pengukuran Mesin Pengukuran Visi Beban Berat:

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Konfigurasi komputer yang direkomendasikan:

Inti dari Mesin Pengukuran Visi adalah sistem kontrol dan perangkat lunak pengukuran, dan sistem komputer adalah pembawa inti dari semua operasi, yang membutuhkan stabilitas dan kompatibilitas yang tinggi.Mengkonfigurasi komputer berkinerja tinggi Optiplex desktop dan WIN 10/11 asli sistem operasi resmi untuk memecahkan masalah Anda.

Perkenalan Perangkat Lunak:

Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengembang pengalaman sepuluh tahun di industri pengukuran dan penelitian perangkat lunak.Prinsip desain adalah operasi ramah, fungsi yang kuat, akurasi tinggi dan stabilitas, pemeliharaan sederhana.
● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan dapat diandalkan.
● Dukungan dengan beberapa bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk menyadari bahwa data dapat secara otomatis diekspor ke basis data SPC tanpa operasi manual.
● Model yang sama dari perangkat lunak akan permanen bebas untuk memperbarui, itu dapat membantu mengurangi masalah lain untuk pelanggan.
● Dengan algoritma edge finder yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur dan elemen lainnya.
● Hal ini didasarkan pada elemen yang berbeda dan menyediakan fungsi konstruksi elemen ganda seperti Translasi, rotasi, ekstraksi, kombinasi, paralel, vertikal, cermin, simetri, persimpangan,tangen, dll.
● Perangkat lunak ini memiliki fungsi pengaturan titik putus, dapat secara cerdas beralih antara pengukuran manual dan pengukuran otomatis.

Aplikasi Industri:

Optical Measuring Machine OMM, juga dikenal sebagai Vision Measuring Machine dan Non-Contact Measuring Machine, Two-Dimensional Measuring Machine, 2.5-Dimensional Measuring Machine,dengan peningkatan industri presisi tinggi modern dan industri manufaktur mikro, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat.

Mesin pengukuran optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras,industri plastik dan industri lainnya. seperti: cetakan, sekrup, logam, aksesoris, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, aerospace, dll, ia mengatasi kekurangan kaliper vernier tradisional,Mikrometer, dan Profil proyektor, yang merupakan presisi tinggi, efisiensi tinggi dan keandalan tinggi mesin pengukuran mengintegrasikan optik, mekanik, elektronik, dan teknologi pengolahan gambar komputer.

Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh komputer dan algoritma perangkat lunak,kontur dan bentuk permukaan, ukuran, sudut dan posisi dari berbagai bagian yang kompleks dan tepat dapat dideteksi secara otomatis.Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS dan lainnya dapat dihasilkan, dan juga dapat diimpor ke WORD, EXCEL dan perangkat lunak analisis statistik SPC untuk menghasilkan CPK dan berbagai laporan statistik.
