Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi

1 set
MOQ
Can be discussed
harga
Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kode#: 523-180Q
Perjalanan Sumbu X/Y: (1800*1200)mm
Perjalanan Sumbu Z: 200mm
Skala linier sumbu X/Y/Z: Resolusi: 0,1um
Akurasi Sumbu XY: ≤3,5+L/200 ((um)
Akurasi Sumbu Z: ≤5,0+L/200(um)
Pengulangan: 2um
Perangkat Lunak Pengukuran: saya Mengukur
Dimensi (LxDxT): (2762*1770*1736)mm
Berat bersih: 2500kg
Menyoroti:

Mesin Pengukur Visi Otomatis Perjalanan Besar

,

Mesin Pengukuran Precision Auto Vision

,

Alat Pengukuran Tipe Jembatan Presisi Tinggi
Informasi dasar
Tempat asal: Jiangmen, Cina
Nama merek: SINOWON
Sertifikasi: CE/ROHS
Nomor model: VisiOtomatis18122A
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kayu lapis
Waktu pengiriman: 30 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 100 set/bulan
Deskripsi Produk

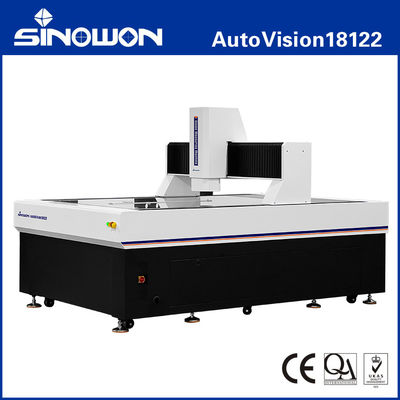

Mesin Pengukur Visi Otomatis Perjalanan Besar Presisi TinggiSeri AutoVision18122

Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi 0



Pengantar Produk:



AutoVision adalah instrumen pengukur visi otomatis jembatan bergerak presisi tinggi yang dirancang untuk pengukuran presisi tinggi dan skala besar. Menggunakan struktur jembatan bergerak, mengukur benda kerja tetap, menjamin presisi dan stabilitas pengukuran, cocok untuk industri elektronik, peralatan dan instrumen medis, pengukuran LCD dan dirgantara serta industri lainnya.



Karakteristik Produkc:

  • Struktur tipe jembatan bergerak, benda kerja yang diukur diperbaiki;l
  • Kontrol loop tertutup otomatis penuh CNC empat sumbu, pengukuran otomatis;l
  • Dasar dan pilar Marmer India, stabilitas yang baik;l
  • Skala linier RSF impor, resolusi 0.1um, sekrup bola gerinda dan motor servo AC dll. untuk memastikan presisi dan stabilitas sistem gerak;
  • Kamera warna HD impor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
  • Lensa zoom koaksial bermotor resolusi tinggi 8.3x, hanya diperlukan penggandaan yang akurat dan koreksi piksel satu kali;
  • Dengan pencahayaan LED dingin 5-cincin 8-divisi permukaan yang dapat diprogram dan pencahayaan paralel LED kontur dan penyesuaian cahaya cerdas bawaan, secara otomatis dapat mengontrol kecerahan dalam 8-divisi;
  • Fungsi yang kuat dan pengoperasian perangkat lunak iMeasuring yang mudah untuk meningkatkan kontrol kualitas;l
  • Modul Probe MCP dan Sensor Laser Opsional. Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi:



Komoditas Mesin Visi Otomatis Perjalanan Besar Presisi Tinggi Seri AutoVision
Akurasi 2.0+L/200 2.5+L/200 3.0+L/200 3.5+L/200
Perjalanan Sumbu X/Y (mm) 1000*800 1200*1000 1500*1200 1800*1200
Perjalanan Sumbu Z (mm) Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Skala Linier Sumbu X/Y/Z (um) Resolusi Skala Linier Eropa: 0.1um
Mode Panduan Panduan rel linier Presisi P-Class, panduan slider ganda rel ganda
Mode Operasi Pengontrol joystick, operasi Mouse, program deteksi otomatis
Akurasi* (um) Sumbu XY: ≤3.5+L/200
Sumbu Z: ≤5.0+L/200
Keterulangan (um) 2um

Pencahayaan

Sistem

 Kontur Pencahayaan kontur paralel LED
Pencahayaan permukaan LED 5-cincin 8-divisi yang dapat disesuaikan tanpa batas 0~255
Permukaan
Sistem Video** Kamera Warna Digital Definisi Tinggi 1/1.8"

Lensa Zoom Bermotor 8.3X;

Pembesaran Optik: 0.6X~5.0X;

Pembesaran Video: 20X~170X (monitor 21”)
Perangkat Lunak Pengukuran iMeasuring
Sistem Operasi Mendukung sistem operasi WIN10/11-32/64 bit
Bahasa Inggris, Cina Sederhana, Cina tradisional, bahasa lain dapat ditambahkan
Lingkungan Kerja Suhu 20℃±2℃, perubahan suhu<1℃/Jam; kelembaban 30%~80%RH; getaran<0.02g's, ≤15Hz
Catu Daya AC220V/50Hz; 110V/60Hz
Dimensi (PxLxT) (mm) 1938*1350*1692 2179*1646*1874 2462*1770*1736 2762*1770*1736
Ukuran Pengepakan (PxLxT) (mm) 2500*1900*2200 2420*2060*2000 2700*2060*2000 3000*2060*2000
Berat Bersih (Kg) 2000 200 2200 2500

Catatan:

L adalah panjang yang diukur (mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Pembesaran adalah nilai perkiraan, itu terkait dengan dimensi monitor dan resolusi.

Bidang pandang (mm) = (diagonal*Horizontal*Vertikal)







Deskripsi Model Konfigurasi Produk (Contoh dengan AutoVision 18122):



Kategori Produk 2.5D 3D 2.5D 3D
Komoditas

Visi Otomatis 2.5D

Model

 Mesin Pengukur Visi & Kontak Otomatis 3D Mesin Pengukur Laser-Scan & Visi Otomatis 2.5D

Mesin Pengukur Multisensor Otomatis 3D

Model
Akurasi 523-180Q 523-280Q 523-380Q 523-480Q
A B C D Signifikansi
Sensor Lensa Zoom Optik Sensor Lensa Zoom dan Sensor Probe Kontak Sensor Lensa Zoom dan Sensor Lazer Sensor Lensa Zoom, Sensor Probe Kontak dan Sensor Lazer Probe Kontak
Tanpa Omron Lazer Modul Lazer Omron Lazer Modul Lazer
Tanpa Omron Lazer Omron Lazer Versi Perangkat Lunak Versi Perangkat Lunak
iMeasuring4.1 iMeasuring4.2 iMeasuring5.0 iMeasuring5.1 Model dan Spesifikasi Mesin Pengukur Visi Otomatis Jembatan Bergerak:





Model



Akurasi AutoVision26162A Akurasi AutoVision26162A Akurasi AutoVision26162A Akurasi AutoVision26162A
523-180H

AutoVision542A

 523-180J AutoVision652A 523-180K AutoVision862A 523-180L AutoVision432B
523-280H AutoVision542B 523-280J AutoVision652B 523-280K AutoVision862B 523-280L AutoVision432C
523-380H AutoVision542C 523-380J AutoVision652C 523-380K AutoVision862C 523-380L AutoVision432D
523-480H AutoVision542D 523-480J AutoVision652D 523-480K AutoVision862D 523-480L Model
Akurasi AutoVision26162A Akurasi AutoVision26162A Akurasi AutoVision26162A Akurasi AutoVision26162A
523-180M AutoVision12102A 523-180N AutoVision15122A 523-180P AutoVision18122A 523-180Q AutoVision1082B
523-280M AutoVision12102B 523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q AutoVision1082C
523-380M AutoVision12102C 523-380N AutoVision15122C 523-380P AutoVision18122C 523-380Q AutoVision1082D
523-480M AutoVision12102D 523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q Model
Akurasi AutoVision26162A Akurasi AutoVision26162A Akurasi AutoVision26162A Akurasi AutoVision26162A
523-180R SinoVision342A 528-180H SinoVision452A 528-180J SinoVision562A 528-180K AutoVision26162B
523-280R SinoVision342B 528-280H SinoVision452B 528-280J SinoVision562B 528-280K AutoVision26162C
523-380R SinoVision342C 528-380H SinoVision452C 528-380J SinoVision562C 528-380K AutoVision26162D
523-480R SinoVision342D 528-480H SinoVision452D 528-480J SinoVision562D 528-480K Tabel Panduan Ruang Pengukuran Mesin Pengukur Visi Otomatis Jembatan Bergerak:



Perjalanan



Model Akurasi Perjalanan Sumbu X mm Perjalanan Sumbu Y mm Perjalanan Standar Sumbu Z mm Sumbu Z Maksimum Perjalanan Kustom mm E1x,y
E1z 300X400X200
SinoVision342 1.2+L/200 3.0+L/200 5.0+L/200 1000X800X200 1800X1200X200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
SinoVision452 500 600 1000X800X200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
SinoVision562 600 800 600 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
AutoVision432 1.8+L/200 4.0+L/200 5.0+L/200 1800X1200X200 1000X800X200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
AutoVision542 400 1000X800X200 600 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
AutoVision652 500 600 800 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
AutoVision862 600 800 1000 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1000X800X200
AutoVision1082 2.0+L/200 5.0+L/200 1500 1000 1200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1800X1200X200
AutoVision12102 2.5+L/200 5.0+L/200 1500 1200 1800 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1800X1200X200
AutoVision15122 3.0+L/200 5.0+L/200 1500 1800 2000 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 1800X1200X200
AutoVision18122 3.5+L/200 5.0+L/200 1500 1800 200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
AutoVision20152 4.0+L/200 5.0+L/200 1500 2000 200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
AutoVision26162 1600 2600 200 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

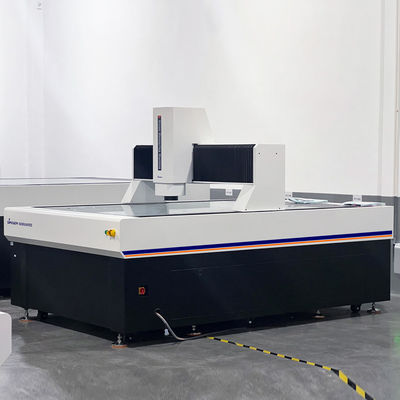

Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi 1

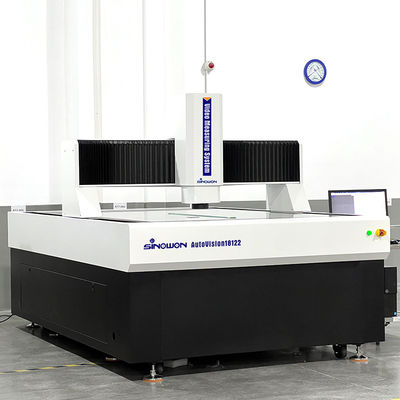

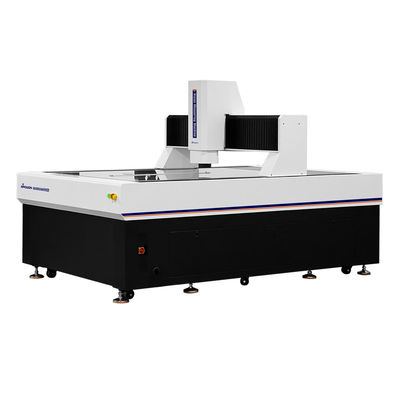

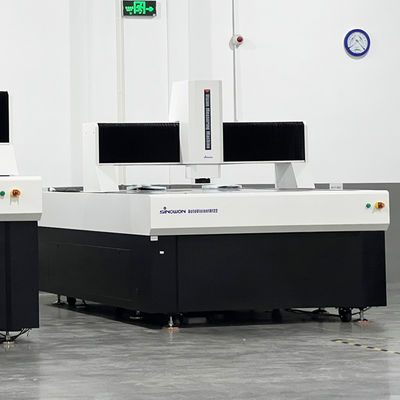

Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi 2Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi 3Mesin Pengukuran Visi Otomatis Perjalanan Besar Alat Pengukuran Jenis Jembatan Presisi Tinggi 4
