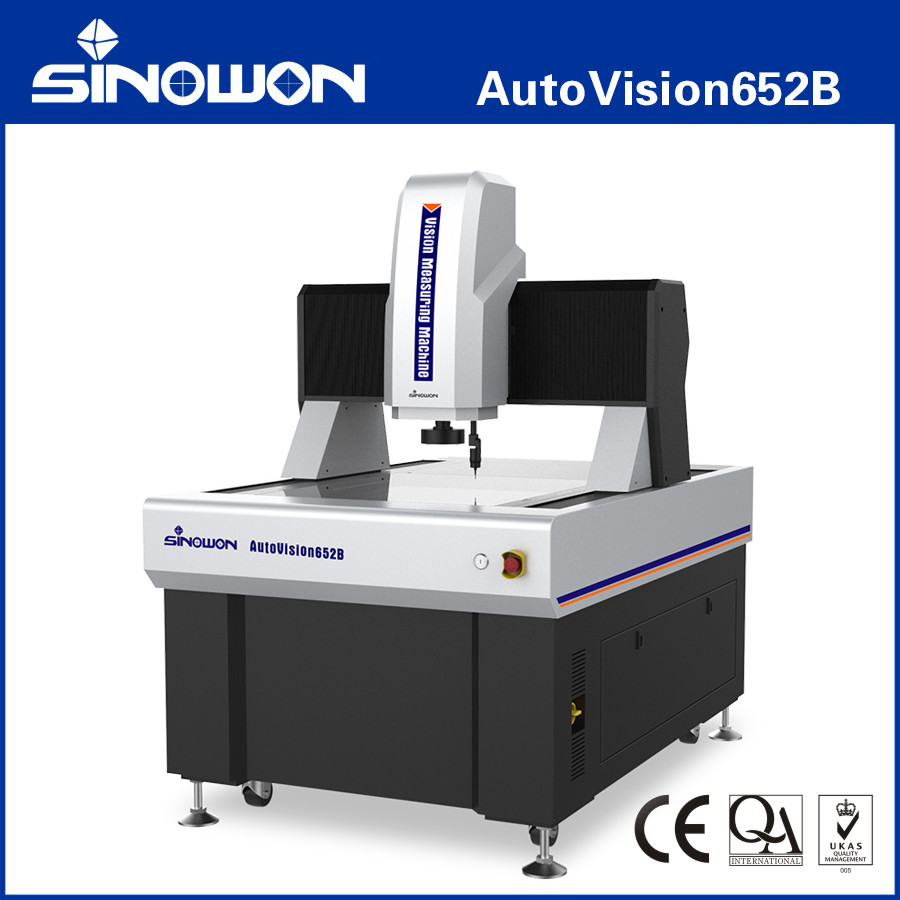

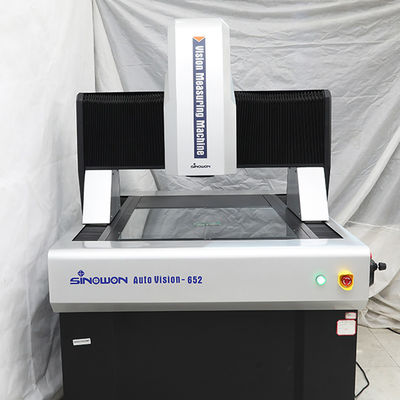

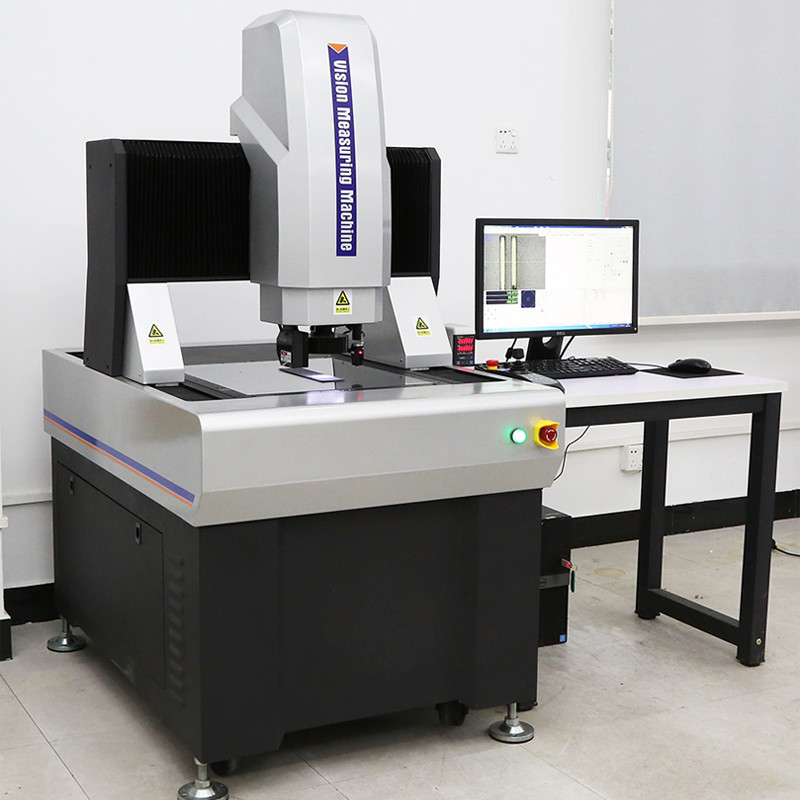

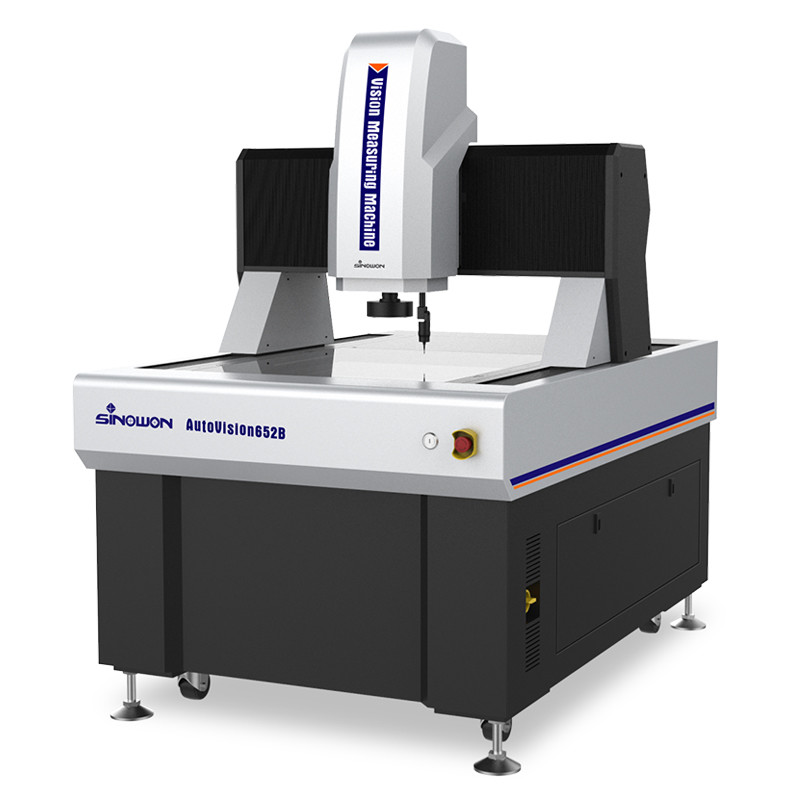

High Precision Moving Bridge 3D Mesin Pengukuran Visi Otomatis AutoVision652B Series
Pengantar Produk:
AutoVision adalah alat pengukuran gambar otomatis jembatan bergerak presisi tinggi yang dirancang untuk pengukuran presisi tinggi dan skala besar.mengukur benda kerja diam, menjamin akurasi pengukuran dan stabilitas, cocok untuk industri elektronik, peralatan medis dan instrumen, pengukuran LCD dan aerospace dan industri lainnya.
Karakteristik produkc:
- Konstruksi jenis jembatan bergerak, benda kerja pengukuran tetap;
- Kontrol loop tertutup CNC empat sumbu sepenuhnya otomatis, pengukuran otomatis
- Dasar dan pilar Marmer India, stabilitas yang baik;
- Diimpor RSF skala linier, resolusi adalah 0,1um, penggiling bola sekrup dan AC servo motor dll untuk memastikan presisi dan stabilitas sistem gerak;
- Kamera warna HD yang diimpor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
- 8.3x resolusi tinggi lensa zoom koaksial bermotor, penggandaan yang akurat dan koreksi piksel satu kali hanya diperlukan;

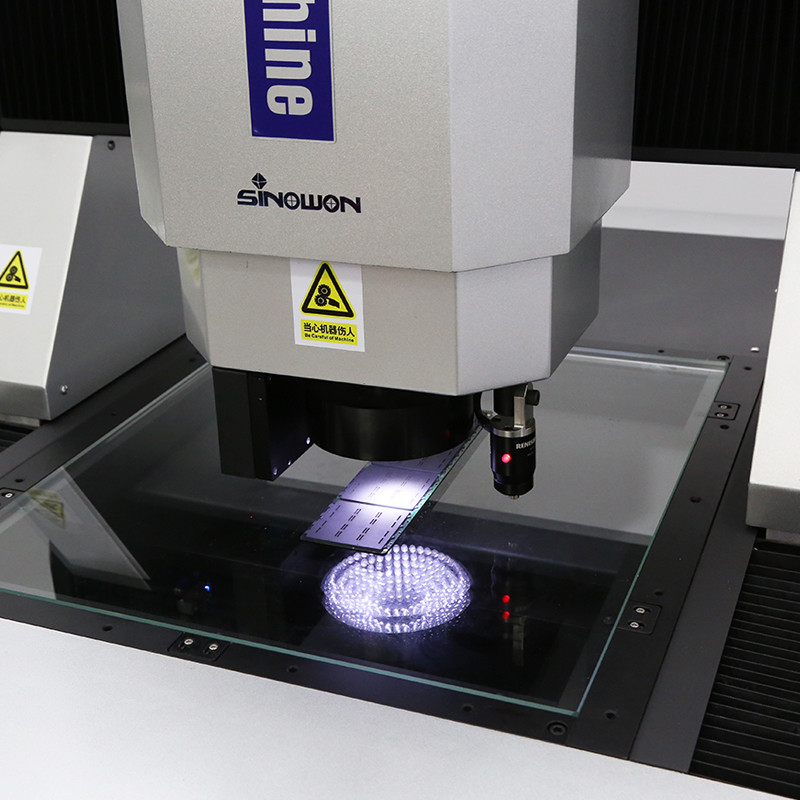

- Dengan pemrograman permukaan 5-ring 8-division LED Cold Illumination dan kontur LED parallel illumination dan built-in cerdas penyesuaian cahaya,dapat secara otomatis mengontrol kecerahan dalam 8-divisi;
- Fungsi yang kuat dan perangkat lunak pengukuran iMeasuring yang mudah dioperasikan untuk meningkatkan kontrol kualitas;

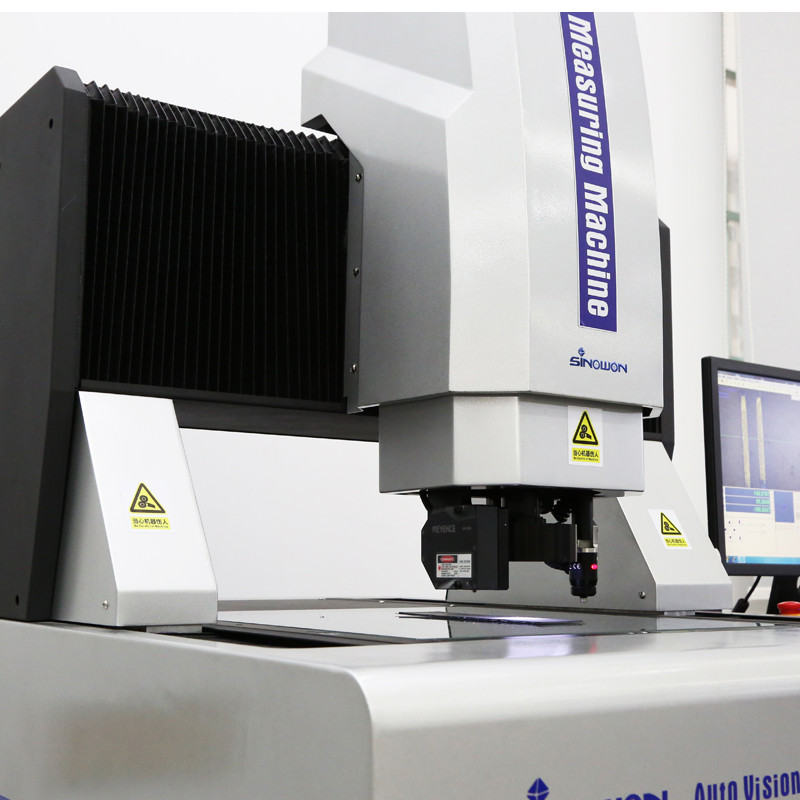

- Opsional MCP Probe dan Laser Sensor Module Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Spesifikasi:
| Komoditi |
High Precision Moving Bridge Automatic Vision Measuring Machine Seri AutoVision |
| Model |
AutoVision432 |
AutoVision542 |
AutoVision652 |
AutoVision862 |
| Perjalanan sumbu X/Y |
(400*300) mm |
(500*400) mm |
(600*500) mm |
(800*600) mm |
| Z Axis Perjalanan |
200 mm |
| Skala linier sumbu X/Y/Z |
Resolusi Skala Linear Eropa: 0.1mm |
| Mode Panduan |
Kelas P Precision panduan linier, panduan double-track double slider |
| Mode Operasi |
Kontroler joystick, operasi mouse, program deteksi otomatis |
| Keakuratan* |
Aksi XY:≤1.8+L/200 ((um)
|
|
Aksi Z:≤4.0+L/200 ((um)
|
| Kemungkinan diulang |
2um |
|
Pencahayaan
Sistem
|
Kontur |
Pencahayaan kontur paralel LED |
| 0~255 Lampu permukaan LED 8-divisi 5 cincin yang dapat disesuaikan tanpa langkah |
| Permukaan |
| Sistem Video** |
Kamera Warna Digital Definisi Tinggi |
| 8.3X Motorized Zoom Lens Optical magnification: 0.6X ~ 5.0X; Video magnification: 20X ~ 170X (21 ′′ monitor) |
| Perangkat Lunak Pengukuran |
iPengukuran |
| Sistem Operasi |
Mendukung sistem operasi WIN10/11-32/64 bit |
| Bahasa |
Bahasa Inggris, Cina Sederhana, Cina tradisional, bahasa lain dapat ditambahkan |
| Lingkungan Kerja |
Suhu 20°C ± 2°C, perubahan suhu < 1°C/Hr; kelembaban 30% ~ 80% RH; getaran < 0,02g, ≤ 15Hz |
| Sumber Daya |
AC220V/50Hz; 110V/60Hz |
| Dimensi ((WxDxH) |
(1195*832*1579) mm |
(1463*940*1591) mm |
(1568*1040*1591) mm |
(1818 * 1157 * 1590) mm |
| Ukuran kemasan ((WxDxH) |
(1380*1170*1910) mm |
(1690*1300*2000) mm |
(1800*1400*2000) mm |
(2300*1700*2000) mm |
| Berat bersih |
650Kg |
780Kg |
1380Kg |
2000Kg |
Catatan:
L adalah panjang yang diukur ((mm), akurasi mekanik sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.
Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.
Bidang pandangan ((mm) = (diagonal*Horizontal*Vertikal)
Deskripsi Model Konfigurasi Produk ((Contoh dengan AutoVision652):
| Kategori produk |
2.5D |
3D |
2.5D |
3D |
| Komoditi |
2.5D Visi Otomatis
Mesin pengukur
|
Mesin Pengukuran Kontak & Visi 3D Otomatis |
2.5D Mesin Pengukuran Laser-Scan & Visi Otomatis |
3D Multisensory Otomatis
Mesin pengukur
|
| Model |
AutoVision652A |
AutoVision652B |
AutoVision652C |

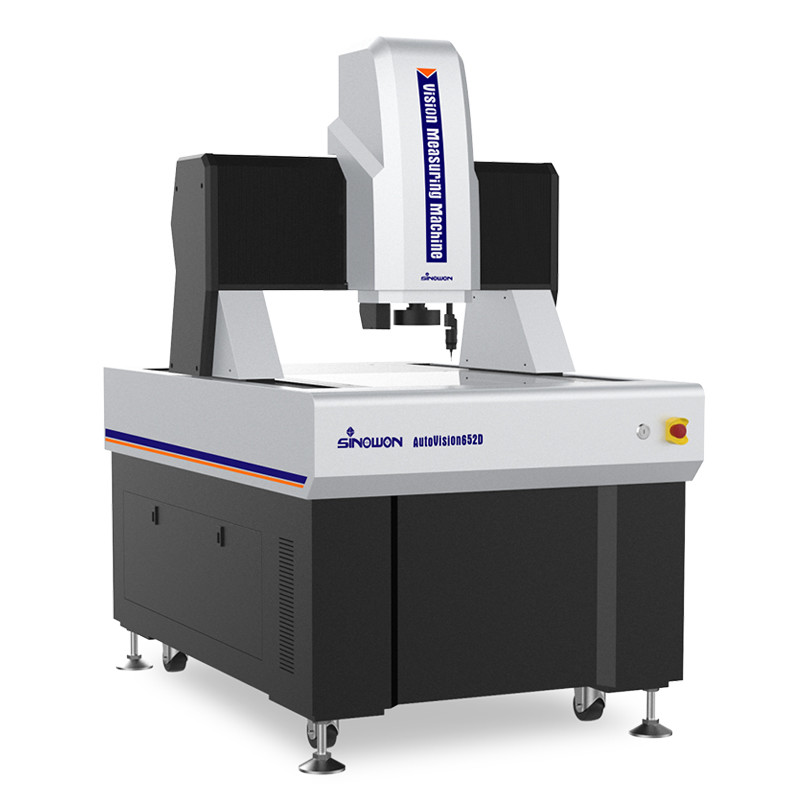

AutoVision652D |
| Jenis |
A |
B |
C |
D |
| Makna |
Sensor lensa zoom optik |
Sensor lensa zoom dan sensor probe kontak |
Sensor lensa zoom dan sensor laser |
Sensor lensa zoom, sensor kontak probe dan sensor laser |
| Probe kontak |
Tanpa |
MCP-Kit1 |
Tanpa |
MCP-Kit1 |
| Modul laser |
Tanpa |
Tanpa |
Omron Lazer |
Omron Lazer |
| Versi perangkat lunak |
iMengukur4.1 |
iMengukur4.2 |
Mengukur 5.0 |
Mengukur 5.1 |
Jembatan bergerak Mesin pengukuran visi otomatis Model dan spesifikasi:
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| AutoVision 432A |
523-180H
|
AutoVision542A |
523-180J |
AutoVision652A |
523-180K |
AutoVision862A |
523-180L |
| AutoVision432B |
523-280H |
AutoVision542B |
523-280J |
AutoVision652B |
523-280K |
AutoVision862B |
523-280L |
| AutoVision 432C |
523-380H |
AutoVision542C |
523-380J |
AutoVision652C |
523-380K |
AutoVision862C |
523-380L |
| AutoVision432D |
523-480H |
AutoVision542D |
523-480J |
AutoVision652D |
523-480K |
AutoVision862D |
523-480L |
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| AutoVision1082A |
523-180M |
AutoVision12102A |
523-180N |
AutoVision15122A |
523-180P |
AutoVision18122A |
523-180Q |
| AutoVision1082B |
523-280M |
AutoVision12102B |
523-280N |
AutoVision15122B |
523-280P |
AutoVision18122B |
523-280Q |
| AutoVision1082C |
523-380M |
AutoVision12102C |
523-380N |
AutoVision15122C |
523-380P |
AutoVision18122C |
523-380Q |
| AutoVision1082D |
523-480M |
AutoVision12102D |
523-480N |
AutoVision15122D |
523-480P |
AutoVision18122D |
523-480Q |
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| AutoVision26162A |
523-180R |
SinoVision342A |
528-180H |
SinoVision452A |
528-180J |
SinoVision562A |
528-180K |
| AutoVision26162B |
523-280R |
SinoVision342B |
528-280H |
SinoVision452B |
528-280J |
SinoVision562B |
528-280K |
| AutoVision26162C |
523-380R |
SinoVision342C |
528-380H |
SinoVision452C |
528-380J |
SinoVision562C |
528-380K |
| AutoVision26162D |
523-480R |
SinoVision342D |
528-480H |
SinoVision452D |
528-480J |
SinoVision562D |
528-480K |
Jembatan bergerak Mesin Pengukuran Visi Otomatis Panduan Ruang:
| Perjalanan |
Model |
Keakuratan |
X Axis Perjalanan mm |
Y Axis Travelmm |
Z Axis Standar Perjalanan mm |
Maximum sumbu Z Perjalanan khusus mm |
| E1x,y |
E1z |
| 300X400X200 |
SinoVision342 |
1.2+L/200 |
3.0+L/200 |
400 |
300 |
200 |
400 |
| 400X500X200 |
SinoVision452 |
500 |
400 |
200 |
400 |
| 500X600X200 |
SinoVision562 |
600 |
500 |
200 |
400 |
| 400X300X200 |
AutoVision432 |
1.8+L/200 |
4.0+L/200 |
300 |
400 |
200 |
400 |
| 500X400X200 |
AutoVision542 |
400 |
500 |
200 |
400 |
| 600X500X200 |
AutoVision652 |
500 |
600 |
200 |
400 |
| 800X600X200 |
AutoVision862 |
600 |
800 |
200 |
400 |
| 1000X800X200 |
AutoVision1082 |
2.0+L/200 |
5.0+L/200 |
800 |
1000 |
200 |
300 |
| 1200X1000X200 |
AutoVision12102 |
2.5+L/200 |
5.0+L/200 |
1000 |
1200 |
200 |
300 |
| 1500X1200X200 |
AutoVision15122 |
3.0+L/200 |
5.0+L/200 |
1200 |
1500 |
200 |
300 |
| 1800X1200X200 |
AutoVision18122 |
3.5+L/200 |
5.0+L/200 |
1200 |
1800 |
200 |
200 |
| 2000X1500X200 |
AutoVision20152 |
4.0+L/200 |
5.0+L/200 |
1500 |
2000 |
200 |
200 |
| 2600X1600X200 |
AutoVision26162 |
1600 |
2600 |
200 |
200 |
- Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Perkenalan Perangkat Lunak:
Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengembang pengalaman sepuluh tahun di industri pengukuran dan penelitian perangkat lunak.Prinsip desain adalah operasi ramah, fungsi yang kuat, akurasi tinggi dan stabilitas, pemeliharaan sederhana.
● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan dapat diandalkan.
● Dukungan dengan beberapa bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk menyadari bahwa data dapat secara otomatis diekspor ke basis data SPC tanpa operasi manual.
● Model yang sama dari perangkat lunak akan permanen bebas untuk memperbarui, itu dapat membantu mengurangi masalah lain untuk pelanggan.
● Dengan algoritma edge finder yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur dan elemen lainnya.
● Hal ini didasarkan pada elemen yang berbeda dan menyediakan fungsi konstruksi elemen ganda seperti Translasi, rotasi, ekstraksi, kombinasi, paralel, vertikal, cermin, simetri, persimpangan,tangen, dll.
● Perangkat lunak ini memiliki fungsi pengaturan titik istirahat, dapat secara cerdas beralih antara pengukuran manual dan pengukuran otomatis.
Aplikasi Industri:
Optical Measuring Machine OMM, juga dikenal sebagai Vision Measuring Machine dan Non-Contact Measuring Machine, Two-Dimensional Measuring Machine, 2.5-Dimensional Measuring Machine,dengan peningkatan industri presisi tinggi modern dan industri manufaktur mikro, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat.
Mesin pengukuran optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras,industri plastik dan industri lainnya. seperti: cetakan, sekrup, logam, aksesoris, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, aerospace, dll, itu mengatasi kekurangan kaliper vernier tradisional,Mikrometer, dan Profil proyektor, yang merupakan presisi tinggi, efisiensi tinggi dan keandalan tinggi mesin pengukuran mengintegrasikan optik, mekanik, elektronik, dan teknologi pengolahan gambar komputer.
Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh komputer dan algoritma perangkat lunak,kontur dan bentuk permukaan, ukuran, sudut dan posisi dari berbagai bagian yang kompleks dan tepat dapat dideteksi secara otomatis.Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS dan lainnya dapat dihasilkan, dan juga dapat diimpor ke WORD, EXCEL dan perangkat lunak analisis statistik SPC untuk menghasilkan CPK dan berbagai laporan statistik.
