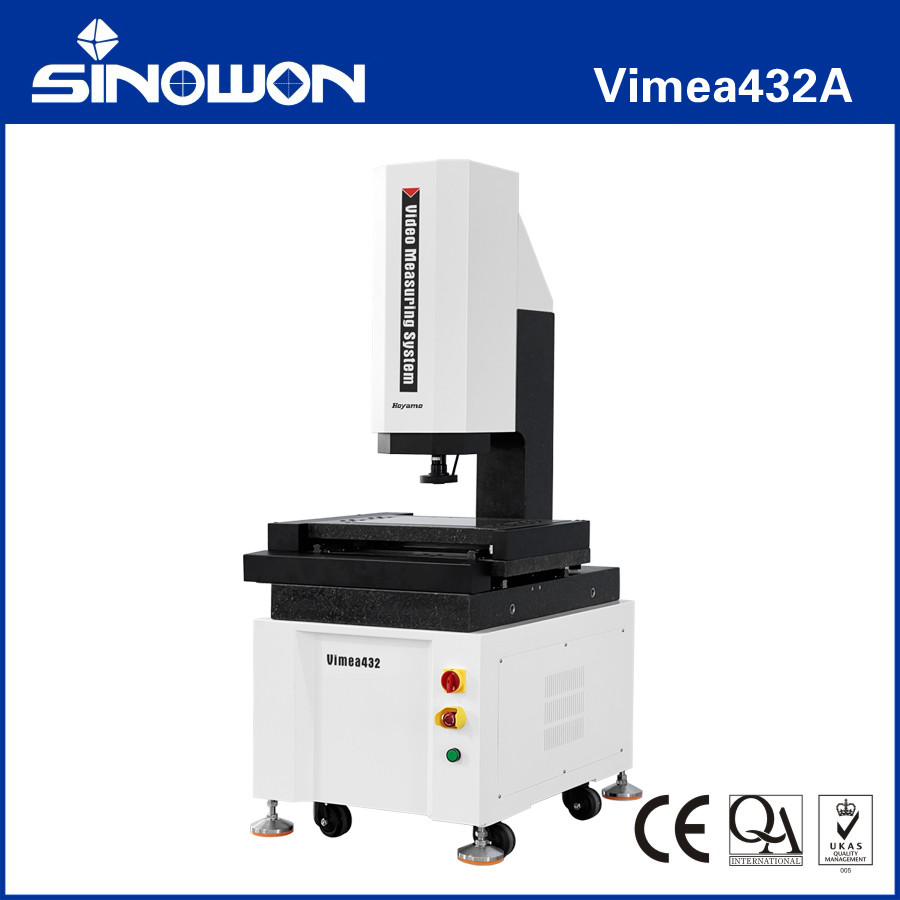

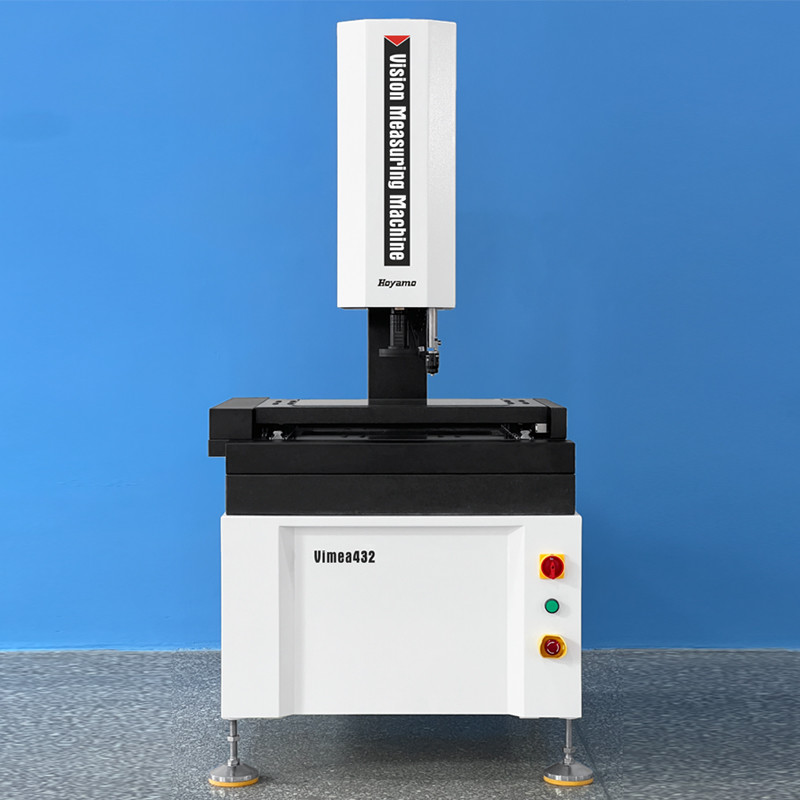

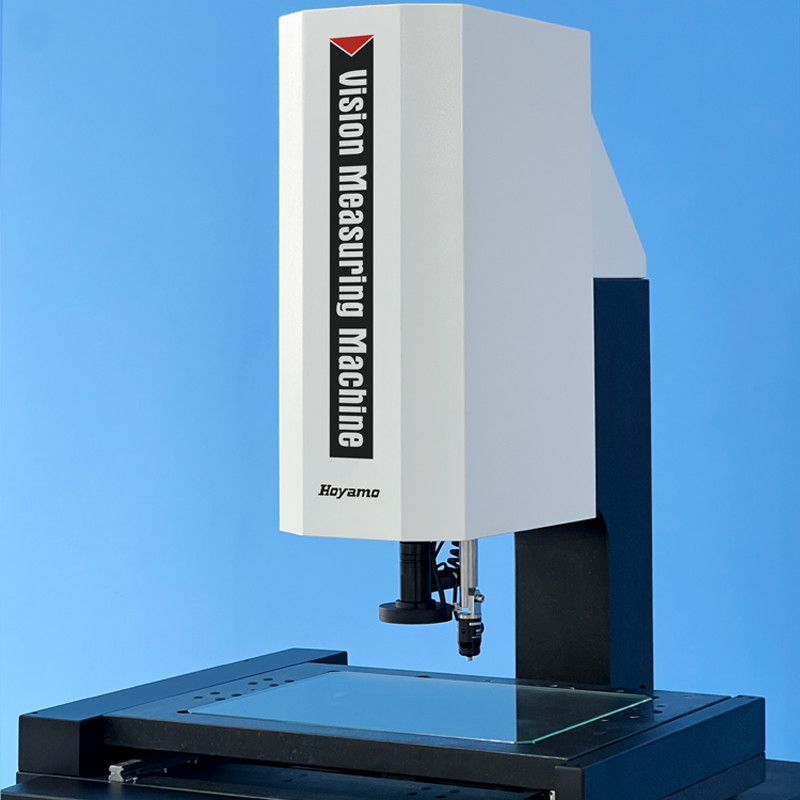

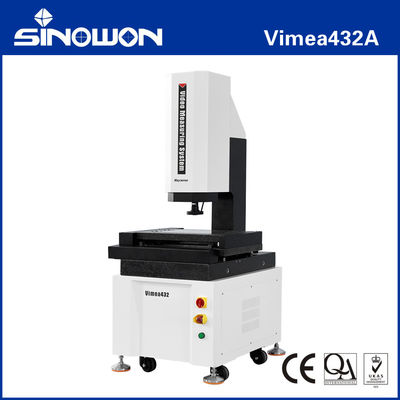

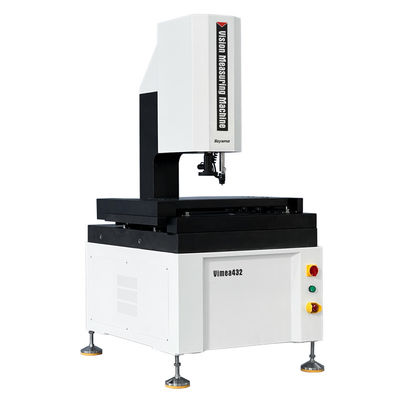

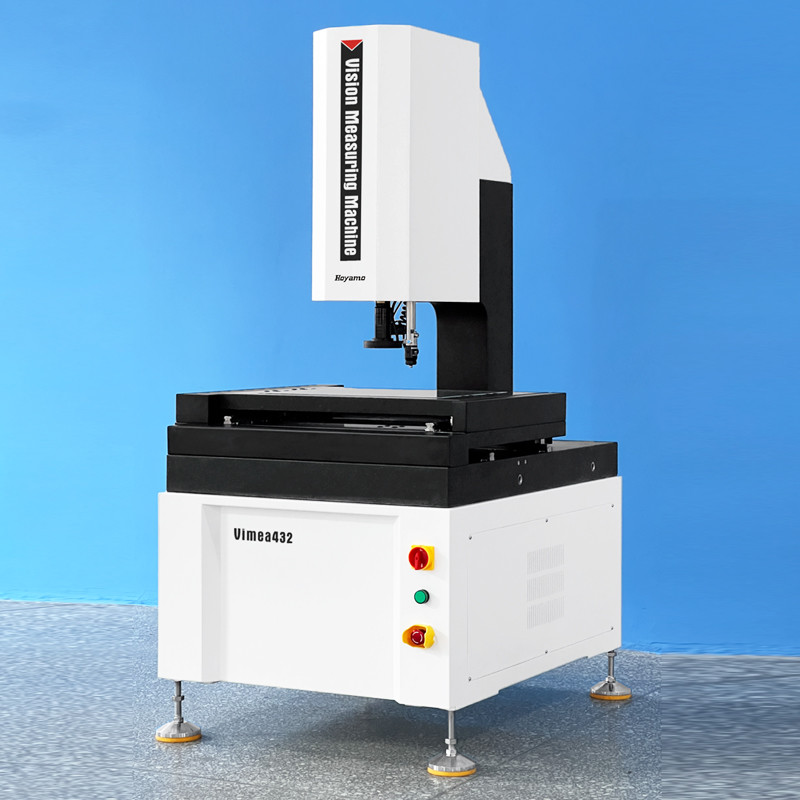

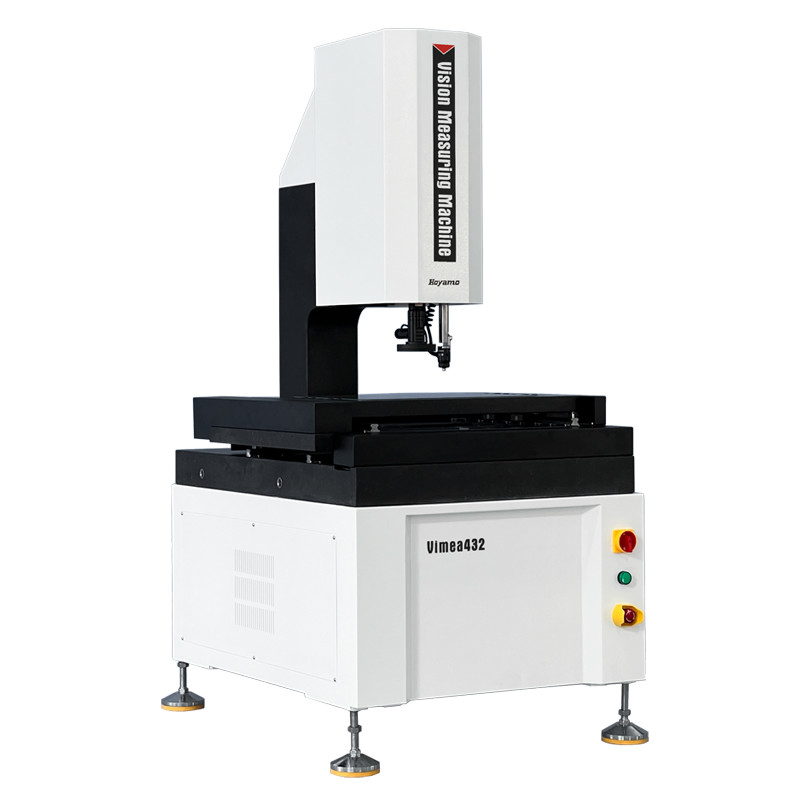

Sistem Pengukuran Video Otomatis Kantilever V4-Vimea-432 Seri
Karakteristik Produk:
1.XYZ kontrol presisi otomatis CNC tiga sumbu, posisi yang tepat;
2. Basis dan pilar granit, stabilitas yang baik;
3. Panduan linier presisi, sekrup bola tingkat penggilingan dan motor servo AC, dll., memastikan keakuratan dan stabilitas sistem gerak;
Penggaris kisi presisi tinggi 4,0,5μm untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
5. Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang tepat;
Lensa optik definisi tinggi 6,6,5X, zoom akurat, koreksi piksel satu kali;
7. Penerangan permukaan LED 5-cincin 8-area yang dikontrol program dan sistem penerangan kontur LED paralel secara cerdas mewujudkan penyesuaian kecerahan 256 tingkat;
8. Perangkat lunak pengukuran Visi otomatis iMeasuring dengan fungsi yang kuat dan mudah dioperasikan.
Spesifikasi:
| Komoditi |
Sistem Pengukuran Video Otomatis Kantilever Seri V4-Vimea |
| Model |
V4-Vimea-322 |
V4-Vimea-432 |
V4-Vimea-542 |
| Perjalanan Sumbu X/Y |
(300*200)mm |
(400*300)mm |
(500*400)mm |
| Perjalanan Sumbu Z |
200mm |
| Skala Linier X/Y/Z 3 Sumbu (mm) |
Resolusi Skala Linier: 0,5um |
| Modus Panduan |
Panduan Linier Presisi Tinggi, Panduan Slider Ganda Jalur Ganda |
| Modus Operasi |
Pengontrol Joystick, Pengoperasian Mouse, Program Deteksi Otomatis |
| Ketepatan* |
Sumbu XY:≤2,5+L/200(um) |
| Sumbu Z:≤5.0+L/200(um) |
| Pengulangan |
2um |
|
Penerangan
Sistem
|
Kontur |
Penerangan Kontur Paralel LED |
| Permukaan |
0~255 Penerangan Permukaan LED 5-cincin 8-divisi Stepless yang Dapat Disesuaikan |
| Sistem Video** |
Kamera Digital Resolusi Tinggi 1/2,9". |
| Lensa Zoom Manual 6,5X, Pembesaran Optik: 0,7X-4,5X, Pembesaran Video: 28X~180X |
| Perangkat Lunak Pengukuran |
saya mengukur |
| Sistem Operasi |
Mendukung sistem operasi WIN 10/11-32/64 |
| Bahasa |
Inggris, Cina Sederhana, Cina Tradisional, Opsional versi bahasa lainnya |
| Lingkungan Kerja |
Suhu 20℃±2℃, perubahan suhu <1℃/Jam; Kelembaban 30%~80%RH; Getaran <0,02g, ≤15Hz. |
| Catu Daya |
220V/50Hz/10A |
| Kapasitas Beban |
25Kg~50Kg |
| Dimensi (LxDxT) |
(789*636*1640)mm |
(961*747*1640)mm |
121*860*1690)mm |
| Dimensi Kemasan (LxDxT) |
(1040*900*1900)mm |
(1140*1000*1900)mm |
(1260*1100*1900)mm |
| Berat Kotor/Bersih |
200Kg |
320Kg |
505Kg |
Catatan:
L diukur panjang (mm), keakuratan mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.
Pembesaran merupakan nilai perkiraan, hal ini berkaitan dengan dimensi monitor dan resolusi.
Sasaran 0,5X atau 2X tersedia opsional sesuai kebutuhan.
Deskripsi Model Konfigurasi Produk (Contoh dengan V4-Vimea-432):
| Kategori Produk |
2.5D |
3D |
2.5D |
3D |
| Komoditi |
Sistem Pengukuran Video Otomatis 2.5D |
Otomatis 3D
Sistem Pengukuran Kontak & Video
|
2.5D Otomatis
Sistem Pemindaian Laser & Pengukuran Video
|
Multisensor Otomatis 3D
Mesin Pengukur
|
| Model |
V4-Vimea-432A |
V4-Vimea-432B |
V4-Vimea-432C |
V4-Vimea-432D |
| Jenis |
A |
B |
C |
D |
| Makna |
Sensor Lensa Zoom Optik |
Sensor Lensa Zoom dan Sensor Probe Kontak |
Sensor lensa zoom dan Sensor Lazer |
Sensor Lensa Zoom, Sensor Probe Kontak, dan Sensor Lazer |
| Hubungi Penyelidik |
Tanpa |
MCP-Kit1 |
Tanpa |
MCP-Kit1 |
| Modul Lazer |
Tanpa |
Tanpa |
Laser Omron |
Laser Omron |
| Versi Perangkat Lunak |
iPengukuran4.1 |
iPengukuran4.2 |
iMeasuring5.0 |
iPengukuran5.1 |
Model dan Spesifikasi Sistem Pengukuran Video Otomatis Kantilever:
| Model |
Kode# |
Model |
Kode# |
Model |
Kode# |
| V4-Vimea-322A |
524-120G |
V4-Vimea-432A |
524-120JAM |
V4-Vimea-542A |
524-120J |
| V4-Vimea-322B |
524-220G |
V4-Vimea-432B |
524-220 jam |
V4-Vimea-542B |
524-220J |
| V4-Vimea-322C |
524-320G |
V4-Vimea-432C |
524-320 jam |
V4-Vimea-542C |
524-320J |
| V4-Vimea-322D |
524-420G |
V4-Vimea-432D |
524-420 jam |
V4-Vimea-542D |
524-420J |
Tabel Panduan Perjalanan Sistem Pengukuran Video Otomatis Kantilever:
| Bepergian |
Model
|
Ketepatan |
Perjalanan Sumbu X
mm
|
Perjalanan Yaxis
mm
|
Perjalanan Standar Sumbu Z
mm
|
Sumbu Z Perjalanan Maksimum yang Disesuaikan
mm
|
| E1x,y |
E1z |
| 300x200x200 |
V4-Vimea-322 |
2,5+L/200 |
5.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V4-Vimea-432 |
2,5+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V4-Vimea-542 |
2,5+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
