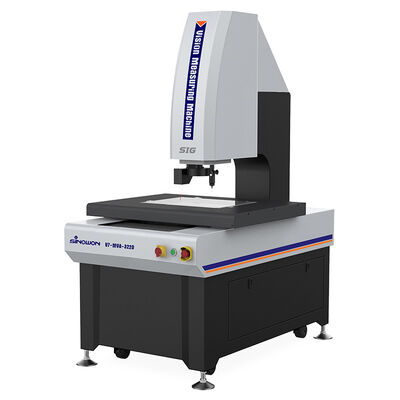

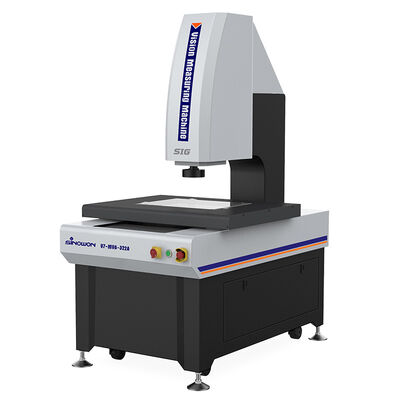

Sistem Pengukuran Precision Automatic Cantilever Type Vision Measuring Machine

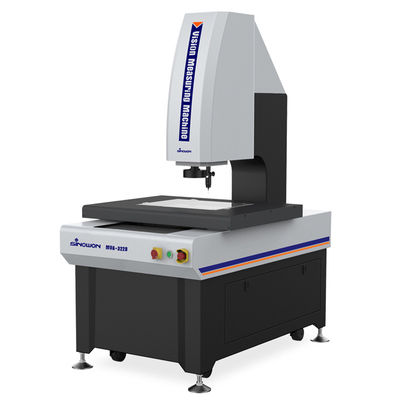

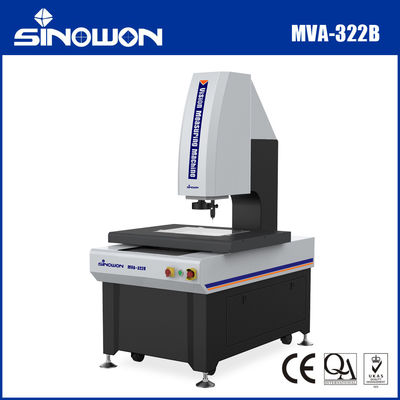

Mesin Pengukuran Visi Otomatis Kantilever Presisi Tinggi MVA-322 Seri

Seri MVA adalah tipe cantilever, presisi tinggi, sistem pengukuran visi sepenuhnya otomatis yang dikembangkan untuk pengukuran GD & T. Ini memiliki kontrol otomatis tiga sumbu, fokus otomatis,Kontrol pencahayaan otomatis, konfigurasi perangkat lunak dan perangkat keras yang dioptimalkan, dan mampu mengukur dimensi linier dan geometris.

Karakteristik Produk:

• XYZ tiga sumbu kontrol presisi otomatis CNC, penentuan posisi yang tepat;
• Dasar dan pilar Marmer India, stabilitas yang baik;
• Panduan linier presisi, sekrup bola kelas grinding dan motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;
• 0.1μm ruler kisi presisi tinggi untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
• Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang tepat;
• 8.3X lensa optik definisi tinggi, zoom yang akurat, koreksi piksel satu kali;
• Sistem pencahayaan permukaan LED 8-area 5-ring yang dikendalikan oleh program dan sistem pencahayaan kontur LED paralel secara cerdas mewujudkan penyesuaian kecerahan 256 tingkat;
• iMeasuring seri perangkat lunak pengukuran otomatis Visi, kuat dan mudah dioperasikan.

Spesifikasi:

Deskripsi Model Konfigurasi Produk ((Contoh dengan MVA-322):

Cantilever Automatic Vision Measuring Machine Model dan Spesifikasi:

Cantilever Mesin Pengukuran Visi Otomatis Panduan Perjalanan:

Mesin Pengukur VisiGambar struktural:

Konfigurasi komputer yang direkomendasikan:

Inti dari Mesin Pengukuran Visi adalah sistem kontrol dan perangkat lunak pengukuran, dan sistem komputer adalah pembawa inti dari semua operasi, yang membutuhkan stabilitas dan kompatibilitas yang tinggi.Mengkonfigurasi komputer berkinerja tinggi Optiplex desktop dan WIN 10/11 asli sistem operasi resmi untuk memecahkan masalah Anda.

Perkenalan Perangkat Lunak:

Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengembang pengalaman sepuluh tahun di industri pengukuran dan penelitian perangkat lunak.Prinsip desain adalah operasi ramah, fungsi yang kuat, akurasi tinggi dan stabilitas, pemeliharaan sederhana.
● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan dapat diandalkan.
● Dukungan dengan beberapa bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk menyadari bahwa data dapat secara otomatis diekspor ke basis data SPC tanpa operasi manual.
● Model yang sama dari perangkat lunak akan permanen bebas untuk memperbarui, itu dapat membantu mengurangi masalah lain untuk pelanggan.
● Dengan algoritma edge finder yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur dan elemen lainnya.
● Hal ini didasarkan pada elemen yang berbeda dan menyediakan fungsi konstruksi elemen ganda seperti Translasi, rotasi, ekstraksi, kombinasi, paralel, vertikal, cermin, simetri, persimpangan,tangen, dll.
● Perangkat lunak ini memiliki fungsi pengaturan titik putus, dapat secara cerdas beralih antara pengukuran manual dan pengukuran otomatis.

Aplikasi Industri:

Optical Measuring Machine OMM, juga dikenal sebagai Vision Measuring Machine dan Non-Contact Measuring Machine, Two-Dimensional Measuring Machine, 2.5-Dimensional Measuring Machine,dengan peningkatan industri presisi tinggi modern dan industri manufaktur mikro, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat.

Mesin pengukuran optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras,industri plastik dan industri lainnya. seperti: cetakan, sekrup, logam, aksesoris, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, aerospace, dll, ia mengatasi kekurangan kaliper vernier tradisional,Mikrometer, dan Profil proyektor, yang merupakan presisi tinggi, efisiensi tinggi dan keandalan tinggi mesin pengukuran mengintegrasikan optik, mekanik, elektronik, dan teknologi pengolahan gambar komputer.

Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh komputer dan algoritma perangkat lunak,kontur dan bentuk permukaan, ukuran, sudut dan posisi dari berbagai bagian yang kompleks dan tepat dapat dideteksi secara otomatis.Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS dan lainnya dapat dihasilkan, dan juga dapat diimpor ke WORD, EXCEL dan perangkat lunak analisis statistik SPC untuk menghasilkan CPK dan berbagai laporan statistik.
