Name: Mesin Pengukuran Visi Otomatis Cantilever Presisi Tinggi V6-IVS-432 Series
Brand: Hoyamo and Sinowon Inc
SKU: V6-IVS-432A
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kode#: 502-120 jam

Perjalanan Sumbu X/Y: (400*300)mm

Perjalanan Sumbu Z: 200mm

Skala linier sumbu X/Y/Z: 0,5um

Akurasi Sumbu XY: ≤2,0+L/200(um)

Akurasi Sumbu Z: ≤4,0+L/200(um)

Pengulangan: 2um

Perangkat Lunak Pengukuran: saya Mengukur

Kapasitas beban: 25kg~50kg

Dimensi (LxDxT): (1337*840*1664)mm

Berat bersih: 600kg

Menyoroti:

Mesin Pengukuran Visi Otomatis Presisi Tinggi

Mesin Pengukuran Visi Otomatis Cantilever

Mesin Pengukuran Visi Cantilever Presisi Tinggi

Informasi dasar

Tempat asal: Jiangmen, Cina

Nama merek: SINOWON

Sertifikasi: CE/ROHS

Nomor model: V6-IVS-432A

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kayu lapis

Waktu pengiriman: 15 hari kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 100 set/bulan

Galeri

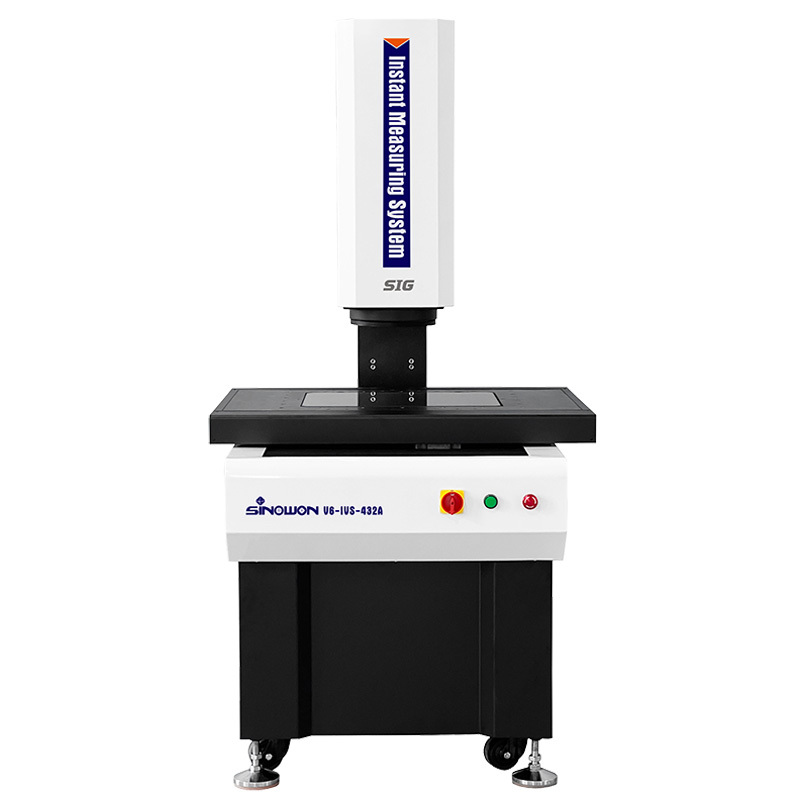

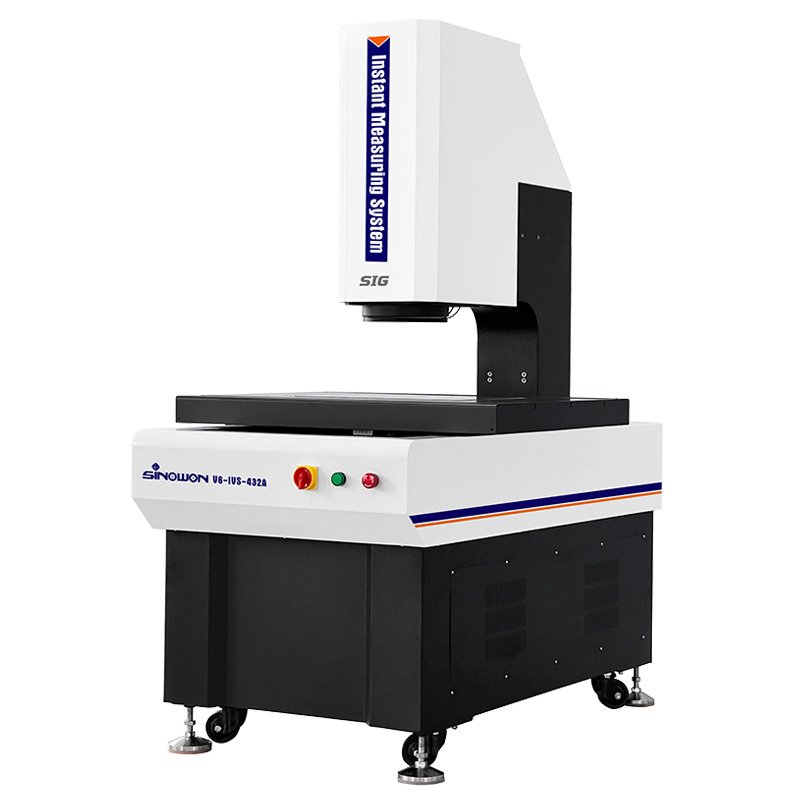

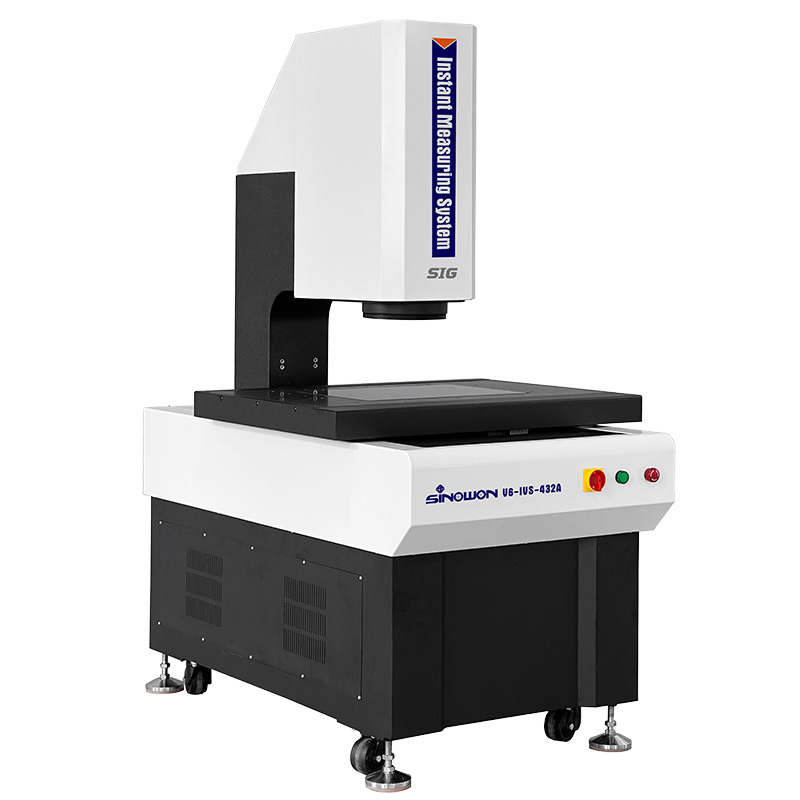

Mesin Pengukuran Visi Otomatis Cantilever Presisi Tinggi V6-IVS-432 Series

Deskripsi Produk

Mesin Pengukuran Visi Otomatis Cantilever Presisi Tinggi V6-IVS Seri

Seri V6-IVS adalah mesin pengukuran visi instan otomatis penuh dengan sistem lensa pembesaran ganda yang dikembangkan untuk pengukuran GD & T dengan kontrol otomatis bermotor tiga sumbu.Ini dilengkapi dengan fokus otomatis, kontrol pencahayaan otomatis, dan gerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.

Karakteristik Produk:

iMeasuring seri perangkat lunak pengukuran otomatis Visi, kuat dan mudah dioperasikan.
Dilengkapi dengan kamera 20 juta piksel dan lensa telecentric ganda dengan pembesaran ganda, kualitas pencitraan sangat baik;
Desain telesentrisitas tinggi di bawah 0,02° memastikan akurasi pengukuran untuk produk dengan perbedaan tinggi yang signifikan;
Distorsi TV rendah di bawah 0,01% dan keseragaman distorsi di seluruh gambar memastikan akurasi pengulangan dinamis pengukuran;
Desain pembesaran ganda memungkinkan pengukuran yang efisien dengan bidang pandang yang besar dan pengukuran presisi tinggi dengan pembesaran tinggi,memenuhi kebutuhan ganda pelanggan untuk efisiensi dan akurasi;
Kontrol presisi CNC tiga sumbu XYZ sepenuhnya otomatis memastikan penentuan posisi yang akurat;
Penggunaan dasar dan kolom marmer India memberikan stabilitas yang baik;
Panduan linier presisi, sekrup bola tanah, motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;
Skala linier dengan presisi tinggi 0,5μm memastikan posisi dan akurasi pengukuran sistem;
Dilengkapi dengan berbagai sumber cahaya dan fungsi angkat cerdas untuk beradaptasi dengan berbagai skenario pengukuran;
Perangkat lunak pengukuran Geomea yang kuat dan mudah digunakan meningkatkan kontrol kualitas;
Program pengukuran otomatis dapat diatur untuk secara efisien dan cepat menyelesaikan pengukuran batch;
Sensor cahaya putih non-kontak opsional dapat digunakan untuk mengukur ketebalan, rata, dll.

Spesifikasi:

Komoditi				Cantilever Instant Vision Measuring System (Sistem Pengukuran Penglihatan Segera)
Model				V6-IVS-322	V6-IVS-432		V6-IVS-542
X/Y Axis Travel ((mm)				(300*200) mm	(400*300) mm		(500*400) mm
Dimensi ((WxDxH)				(12377401664) mm	(13378401664) mm		(14379401664) mm
Ukuran Kemasan				(14009601900) mm	(150010601900) mm		(160011601900) mm
Berat badan				380kg	600Kg		750Kg
Z Axis Travel ((mm)				200 mm
sumbu X/Y/Z-3 Skala linier				Resolusi Skala Linear Impor: 0.5um
Mode Panduan				Panduan linier presisi, double track double slider guide.
Mode Operasi				Kontroler joystick, operasi mouse, program deteksi otomatis
Kapasitas Beban				< 25kg
Lingkungan Kerja				Suhu 20°C ± 2°C, kisaran kelembaban < 2°C/jam, Kelembaban 30 ~ 80%, Getaran < 0,002g, < 15Hz
Sumber Daya				AC220V/50Hz; 110V/60Hz
Perangkat Lunak Pengukuran				Geomea
Kamera				1 ′′ 20Mpixel B/W Kamera
Lensa Telesentris Ganda				Double Rate Dual Telecentric Lens
Perbesar				0.16X		0.64X
Pengukuran Gambar	Kemungkinan diulang		Tidak Bergerak	± 1 μm		± 0,5μm
			Pindah	± 2 μm		± 1,5 μm
	Keakuratan*		Tanpa Mengikat	± 3,9μm		± 2 μm
			Mengikat	± 7μm		± 4 μm
Jarak kerja				145 ± 2 mm		145 ± 2 mm
Telesentrisitas				< 0,02°		< 0,02°
Kedalaman Bidang				6mm@25 lp/mm		0.6mm@64 lp/mm
Bidang Tampilan (mm) (DHV)		1 ¢		8255100		211425
				534469		131117
		2/3
Resolusi				20um		7.8um
Sistem pencahayaan		Kontur		Pencahayaan kontur paralel LED
		Permukaan		0~255 tingkat pencahayaan LED yang dapat disesuaikan secara terus menerus

Deskripsi Model Konfigurasi Produk ((Contoh dengan V6-IVS-432):

Kategori produk	2.5D	3D	2.5D	3D
Komoditi	2.5D Pengukuran Penglihatan Instan	Pengukuran Kontak 3D & Pengukuran Penglihatan Instan	2.5D Laser-Scan & Instant Vision Measurement	Pengukuran 3D Multisensor Instan
Model	V6-IVS-322A	V6-IVS-322B	V6-IVS-322C	V6-IVS-322D
Jenis	A	B	C	D
Makna	Sensor lensa zoom optik	Sensor lensa zoom dan sensor probe kontak	Sensor lensa zoom dan sensor laser	Sensor lensa zoom, sensor kontak probe dan sensor laser
Probe kontak	Tanpa	MCP-Kit1	Tanpa	MCP-Kit1
Modul laser	Tanpa	Tanpa	Omron Lazer	Omron Lazer

Cantilever Automatic Vision Measuring Machine Model dan Spesifikasi:

Model	Kode#	Model	Kode#	Model	Kode#
V6-IVS-322A	502-120G	V6-IVS-432A	502-120H	V6-IVS-542A	502-120J
V6-IVS-322B	502-220G	V6-IVS-432B	502-220H	V6-IVS-542B	502-220J
V6-IVS-322C	502-320G	V6-IVS-432C	502-320H	V6-IVS-542C	502-320J
V6-IVS-322D	502-420G	V6-IVS-432D	502-420H	V6-IVS-542D	502-420J

Cantilever Mesin Pengukuran Visi Otomatis Panduan Perjalanan:

Perjalanan	Model	Keakuratan	X Axis Perjalanan mm	Perjalanan sumbu Y mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan Maksimal Khusus mm
300X200X200	V3-IVS-322	3+L/200	300	200	200	250
	V5-IVS-322	2.5+L/200	300	200	200	250
	V6-IVS-322	2.5+L/200	300	200	200	250
	V7-IVS-322	2+L/200	300	200	200	250
400X300X200	V3-IVS-432	3+L/200	400	300	200	300
	V5-IVS-432	2.5+L/200	400	300	200	300
	V6-IVS-432	2.5+L/200	400	300	200	300
	V7-IVS-432	2+L/200	400	300	200	300
500X400X200	V3-IVS-542	3+L/200	500	400	200	400
	V5-IVS-542	2.5+L/200	500	400	200	400
	V6-IVS-542	2.5+L/200	500	400	200	400
	V7-IVS-542	2+L/200	500	400	200	400

Mesin Pengukur VisiGambar struktural:

Mesin Pengukuran Visi Otomatis Cantilever Presisi Tinggi V6-IVS-432 Series 1
