2D 2.5D 3D Mesin Pengukuran Visi Manual Presisi tinggi VMS-4030 Seri

1 set

MOQ

Can be discussed

harga

2D 2.5D 3D Mesin Pengukuran Visi Manual Presisi tinggi VMS-4030 Seri

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kode#: 525-120H

Meja Kerja Marmer: (605*450) mm

Meja Kerja Kaca: (456*348) mm

Perjalanan sumbu X/Y: (400*300)mm

Perjalanan sumbu Z: 200 mm

Skala Linier X/Y: Resolusi: 0,5um

Akurasi pengukuran: Sumbu XY: ≤3.0+L/200(um)

Keakuratan Ulang: 2um

Perangkat lunak pengukur: saya Mengukur

Dimensi: (400*300)mm

Berat bersih: 283KG

Menyoroti:

Mesin Pengukuran Visi 3D Manual

,

Mesin Pengukuran Visi Manual 2D

Informasi dasar

Tempat asal: Jiangmen, Tiongkok

Nama merek: Hoyamo

Sertifikasi: CE/ ROHS

Nomor model: VMS-4030A

Dokumen: D4 Sinowon VMS Series Manua...a1.pdf

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: kayu lapis

Waktu pengiriman: 30 hari kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 100 set/Bulan

Galeri

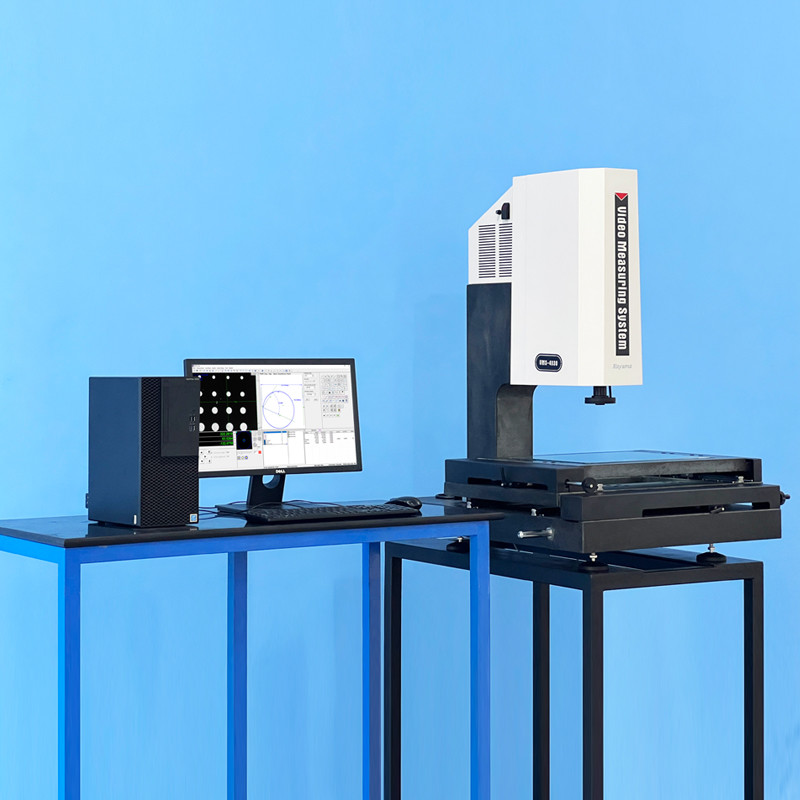

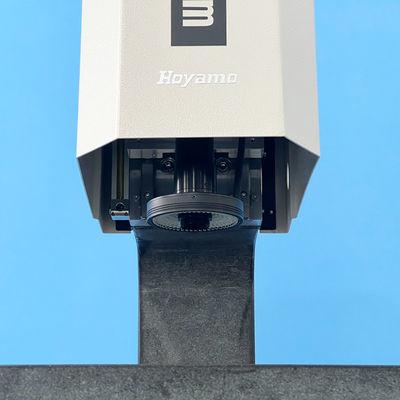

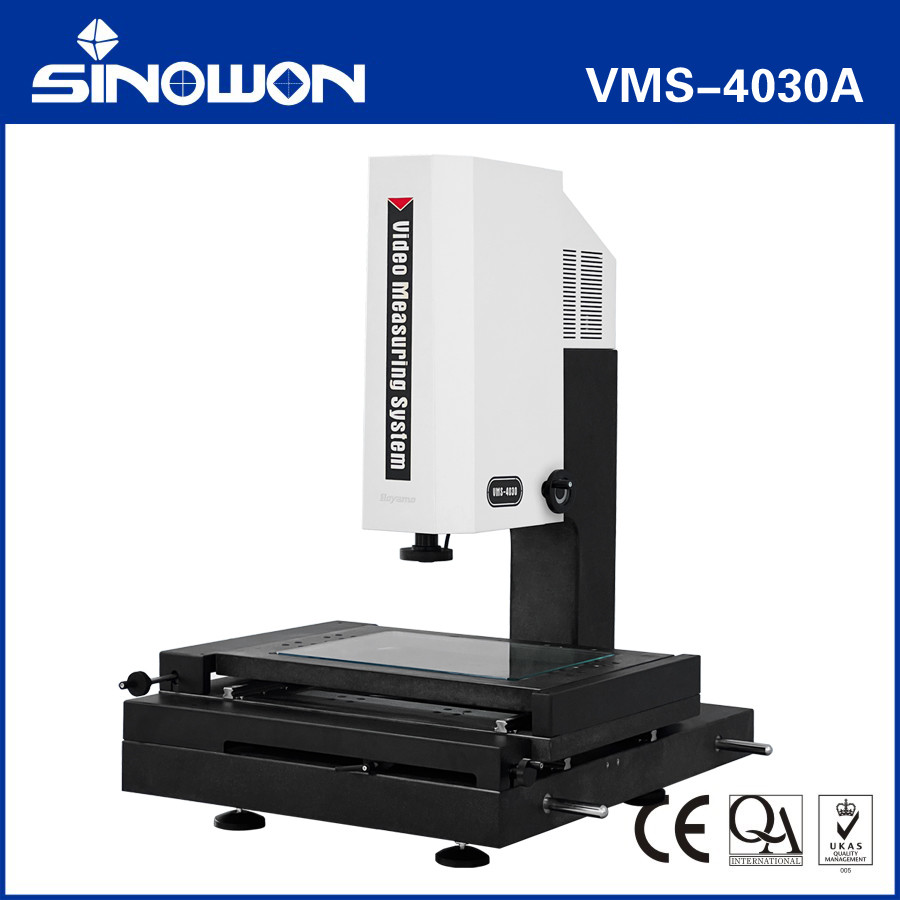

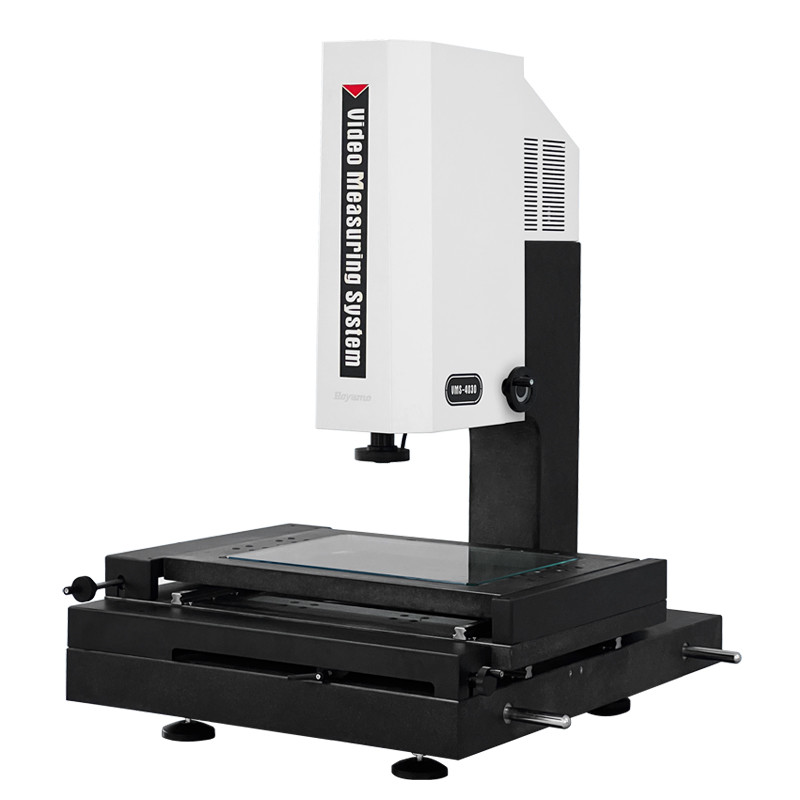

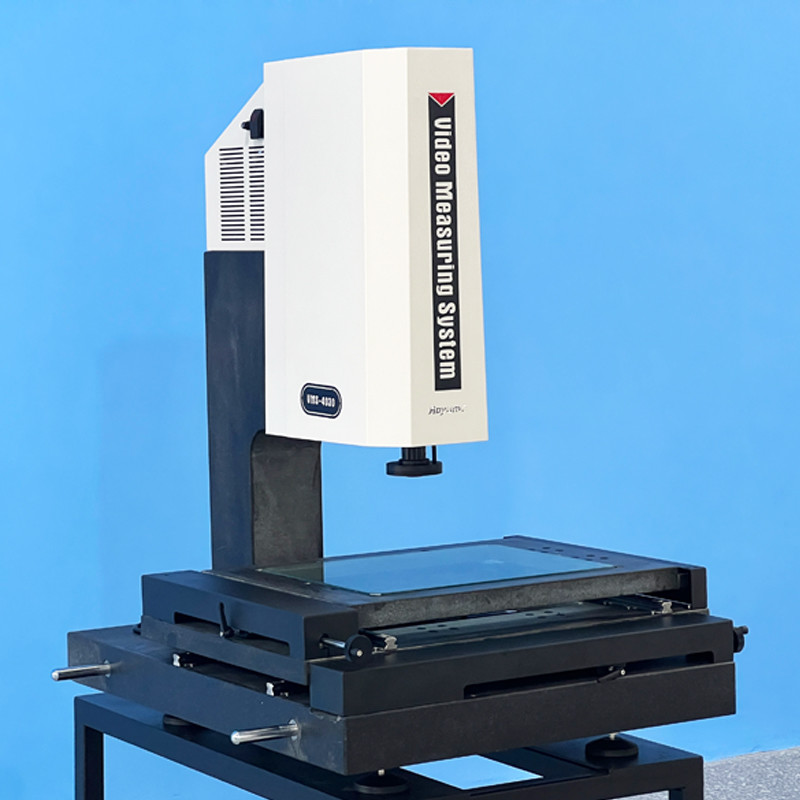

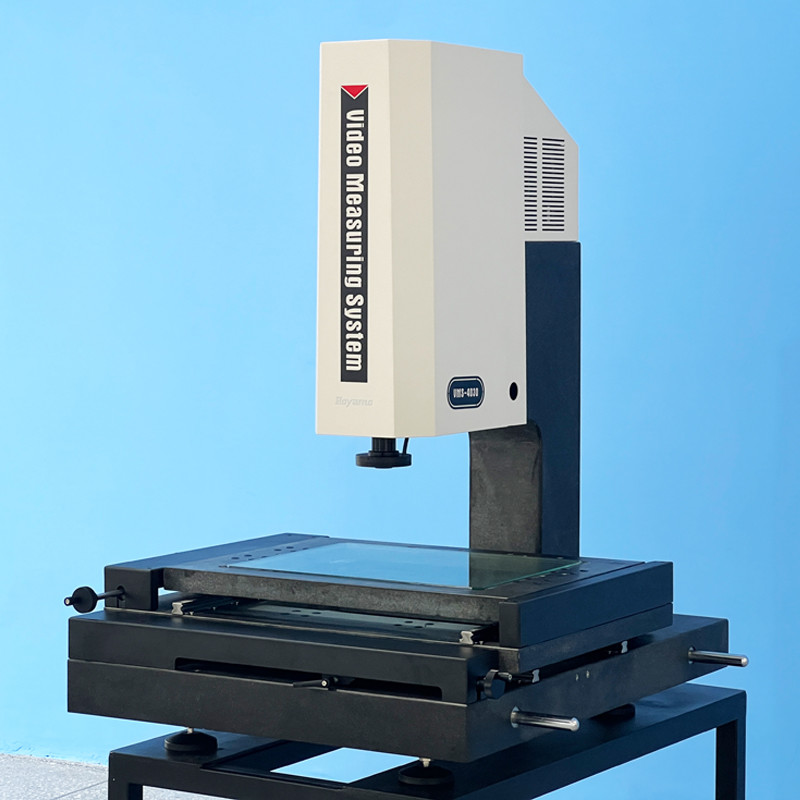

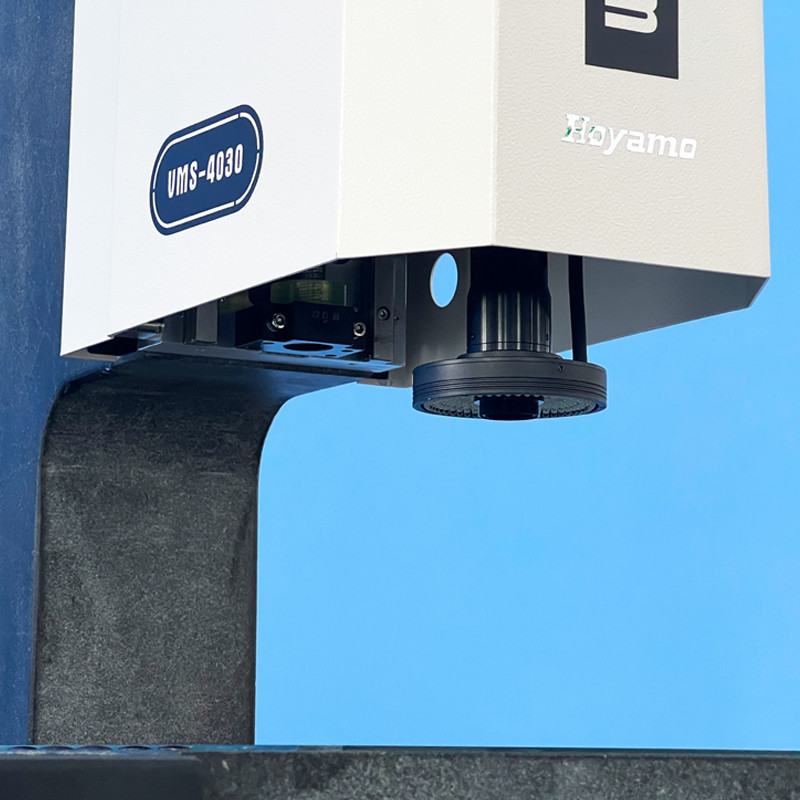

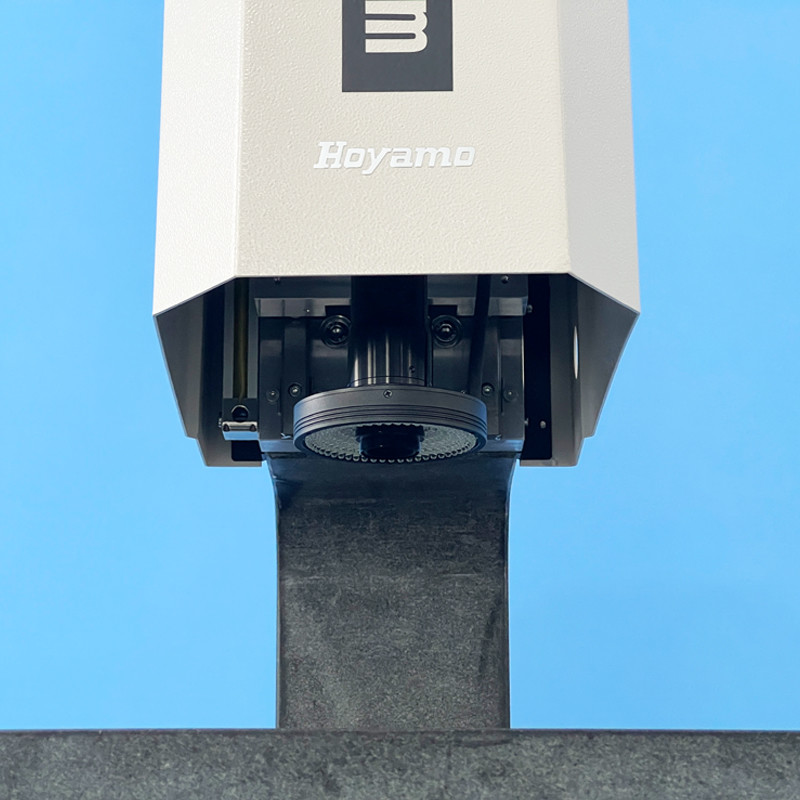

2D 2.5D 3D Mesin Pengukuran Visi Manual Presisi tinggi VMS-4030 Seri

Deskripsi Produk

Sistem Pengukuran Video Seri VMS-4030

2D 2.5D 3D Mesin Pengukuran Visi Manual Presisi tinggi VMS-4030 Seri 0

Karakteristik produk:

● Mengadopsi dasar batu granit dan kolom untuk memastikan stabilitas dan presisi mesin;

● Mengadopsi batang dipoles tanpa gigi dan perangkat penguncian bergerak cepat untuk memastikan bahwa kesalahan kembali tabel adalah dalam 2um;

● Mengadopsi instrumen presisi tinggi penggaris optik dan presisi meja kerja untuk memastikan akurasi mesin adalah dalam ≤3.0 + L / 200um;

● Mengadopsi lensa zoom dan kamera digital warna resolusi tinggi untuk memastikan kualitas gambar yang jelas tanpa distorsi;

● Menggunakan penerangan dingin LED permukaan 4-ring 8-area yang dikendalikan oleh program dan penerangan paralel LED Contour serta modul penyesuaian cahaya cerdas bawaan,Kecerahan area cahaya di area 4-ring 8-area dapat dikontrol secara bebas;

● Perangkat lunak pengukuran iMeasuring Vision meningkatkan kontrol kualitas ke tingkat yang baru;

● Sonde kontak opsional dan perangkat lunak pengukuran tiga dimensi dapat digunakan untuk meningkatkan mesin menjadi mesin pengukuran tiga dimensi kontak.

● Dapat ditingkatkan untuk memasang modul fungsi fokus otomatis untuk mencapai pengukuran semi otomatis yang akurat.

Spesifikasi teknis:

Komoditi	Manual Video Measuring System VMS Seri
Model	VMS-4030
Meja Kerja Marmer	(605*450) mm
Meja Kerja Kaca	(456*348) mm
sumbu X/Y Perjalanan	(400*300) mm
Perjalanan sumbu Z	Panduan linier presisi tinggi, perjalanan efektif 200mm
Resolusi X/Y/Z aixs	0.5um
Pedestal dan Pertigaan	Granit Presisi Tinggi
Keakuratan Pengukuran*	Aksi XY: ≤3.0+L/200 ((um);Zais:≤5+L/200 ((um)
Kesesuaian Akurasi	2um
Sistem pencahayaan ((Software Penyesuaian)	Permukaan 4 cincin dan 8 zona yang dapat disesuaikan secara tak terbatas Lampu dingin LED
	Lampu paralel LED kontur
	Cahaya koaksial opsional
Kamera digital	1/3 "/1.3Mpixel Resolusi Tinggi Kamera Digital
Lensa Zoom	6.5X High-Resolution Zoom lens;
Lensa Zoom	Optical Magnification: 0.7X ~ 4.5X kali; Video Magnification: 26X ~ 172X ((21.5 ′′ Monitor)
Perangkat Lunak Pengukuran	iPengukuran
Sistem Operasi	Mendukung sistem operasi WIN 10/11-32/64
Bahasa	Bahasa Inggris, Cina Sederhana, Cina Tradisional, Pilihan versi bahasa lain
Lingkungan Kerja	Suhu 20°C±2°C, perubahan suhu <1°C/Hr; Kelembaban 30%~80%RH; Getaran <0,02g, ≤15Hz.
Sumber Daya	AC220V/50Hz; 110V/60Hz
Dimensi ((WxDxH)	(9087761070) mm
Berat bersih	283Kg

Deskripsi Model Konfigurasi Produk(Contoh dengan VMS-4030)

PKategori produk	Sistem Pengukuran Video Manual			Semi-otomatis Sistem Pengukuran Video
Konfigurasi sensor	2D	2.5D	3D	2.5D	3D
Komoditi	2D Sistem Pengukuran Video	2.5D Sistem Pengukuran Video	3D Sistem Pengukuran Kontak & Video	2.5D Sistem Pengukuran Video Semi-otomatis	3D Sistem pengukuran kontak dan video semi-otomatis
Model	VMS-4030	VMS-4030A	VMS-4030B	VMS-4030C	VMS-4030D
Jenis	------	A	B	C	D
Makna	Sensor lensa zoom optik	Sensor lensa zoom optik	Sensor lensa zoom dan Sensor Sonde Kontak	Sensor lensa zoom dan fungsi fokus otomatis sumbu Z	Sensor lensa zoom, sensor probe kontak dan fungsi fokus otomatis
sumbu Z-Fokus otomatis	Tanpa	Tanpa	Tanpa	Dengan	Dengan
Probe kontak	Tanpa	Tanpa	Dengan	Tanpa	Dengan
Perangkat lunak	iMengukur2.0	iMengukur2.1	Mengukur3.1	iMengukur2.2	Mengukur3.1
Operasi	Manual	Manual	Manual	Semi-otomatis	Semi-otomatis

Model danSspesifikasi dariMtahunan ViDeoSistem Pengukuran:

Model	Kode#	Model	Kode#	Model	Kode#	Model	Kode#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

2D 2.5D 3D Mesin Pengukuran Visi Manual Presisi tinggi VMS-4030 Seri 1

Ruang Pengukuran VMS Seri Pengukuran PenglihatanSistem:

Perjalananmm	Model	Kode#	X Axis Perjalanan mm	Y Axis Perjalanan mm	Z Axis Standar Perjalanan mm	Aksi Z Perjalanan maksimum yang disesuaikan mm
100x100x100	VMS-1010	525-020C	100	100	100	------
150x100x100	VMS-1510	525-020D	150	100	100	------
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Gambar struktural:

2D 2.5D 3D Mesin Pengukuran Visi Manual Presisi tinggi VMS-4030 Seri 6
