Rumah /Produk/Sistem Pengukuran Video/Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D

Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D

1 set
MOQ
Can be discussed
harga
Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kode#: 521-420E
Meja Kerja Marmer: (270*350) mm
Meja Kerja Kaca: (142*242)mm
Perjalanan Sumbu X/Y: (200*100) mm
Perjalanan Sumbu Z: Jarak tempuh efektif 200mm
Resolusi sumbu X/Y/Z: 0,5um
Pedestal dan Tegak Lurus: Granit Presisi Tinggi
Akurasi Pengukuran Sumbu XY: ≤2,5+L/200(um)
Akurasi Pengukuran Zais: ≤5+L/200(um)
Akurasi Repart: 2um
Perangkat Lunak Pengukuran: saya Mengukur
Dimensi (WxDxH): (677*552*998) mm
Berat bersih: 150kg
Menyoroti:

Mesin Pengukuran Visi Semi Otomatis

,

Mesin Pengukuran Visi Presisi Tinggi
Informasi dasar
Tempat asal: Jiangmen, Tiongkok
Nama merek: SINOWON
Sertifikasi: CE/ROHS
Nomor model: IMS-2010D
Dokumen: D4 Sinowon iSemi Series Hig...a1.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: kayu lapis
Waktu pengiriman: 15 hari kerja
Menyediakan kemampuan: 100 set/Bulan
Deskripsi Produk

Mesin pengukuran visi semi-otomatis presisi tinggi iSemi Seri IMS-2010D

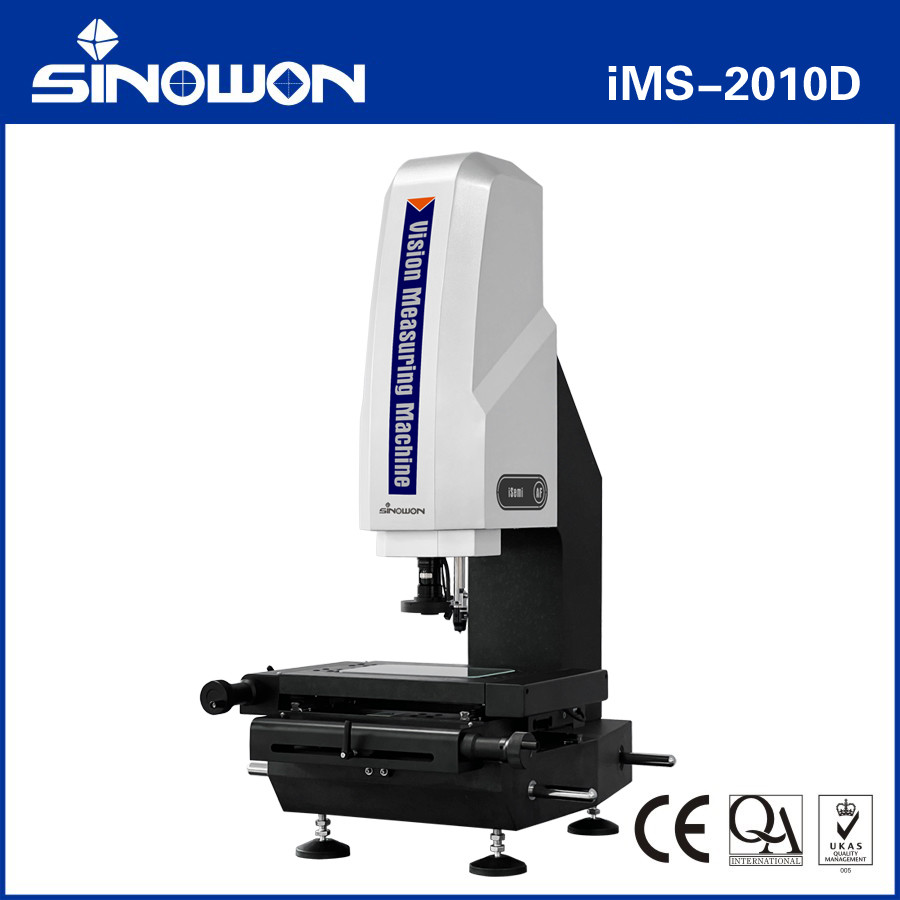

Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D 0



Mesin Pengukur VisiKarakteristik produk:

  • Mengadopsi dasar granit presisi tinggi dan kolom untuk memastikan stabilitas dan presisi mesin;
  • Mengadopsi batang dipoles tanpa gigi presisi tinggi dan perangkat penguncian bergerak cepat untuk memastikan bahwa kesalahan kembali tabel adalah dalam 2um;
  • Mengadopsi instrumen presisi tinggi penggaris optik dan meja kerja presisi untuk memastikan akurasi mesin berada dalam ≤2.5+L/200um;
  • Mengadopsi lensa zoom definisi tinggi dan kamera digital warna resolusi tinggi untuk memastikan kualitas gambar yang jelas tanpa distorsi;
  • Menggunakan penerangan LED dingin permukaan 4-ring 8-area yang dikendalikan oleh program dan penerangan paralel LED Contour serta modul penyesuaian cahaya cerdas bawaan,Kecerahan area cahaya di area 4-ring 8-area dapat dikontrol secara bebas;
  • Perangkat lunak pengukuran iMeasuring Vision meningkatkan kontrol kualitas ke tingkat yang baru;
  • sumbu Z menggunakan panduan linier presisi tinggi dan sistem kontrol servo motor untuk mencapai fokus otomatis, menghilangkan kesalahan fokus manusia, dan meningkatkan akurasi pengukuran dan stabilitas;
  • Sonde kontak opsional dan perangkat lunak pengukuran tiga dimensi dapat digunakan untuk meningkatkan mesin menjadi mesin pengukuran tiga dimensi kontak.



Mesin Pengukur VisiTeknik Sspesifikasi:



Komoditi Mesin pengukuran visi semi-otomatis presisi tinggiSeri iSemi
Model IMS-2010D IMS-2515D IMS-3020D IMS-4030D IMS-5040D
Meja Kerja Marmer (270*350) mm (408*308) mm (458*358) mm (608*470) mm (650*580) mm
Meja Kerja Kaca (142*242) mm (306*198) mm (356*248) mm (456*348) mm (540*440) mm
sumbu X/Y Perjalanan (200*100) mm (250*150) mm (300*200) mm (400*300) mm (500*400) mm
Perjalanan sumbu Z Panduan linier presisi tinggi, perjalanan efektif 200mm
Resolusi X/Y/Z aixs 0.5um
Pedestal dan Pertigaan Granit Presisi Tinggi
Keakuratan Pengukuran* XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Kesesuaian Akurasi 2um
Sistem pencahayaan ((Software Penyesuaian) Permukaan 4 cincin dan 8 zona yang dapat disesuaikan secara tak terbatas Lampu dingin LED
Lampu paralel LED kontur
Cahaya koaksial opsional
Kamera digital Kamera Digital Resolusi Tinggi 1/2.9"/1.6Mpixel
Lensa Zoom 6.5X Resolusi Tinggi Lensa zoom umpan balik elektronik, Perbesaran optik: 0.7X ~ 4.5X; Perbesaran video: 20X ~ 129X
Perangkat Lunak Pengukuran iPengukuran
Sistem Operasi Mendukung sistem operasi WIN 10/11-32/64
Bahasa Bahasa Inggris, Cina Sederhana, Cina Tradisional, Pilihan versi bahasa lain
Lingkungan Kerja Suhu 20°C±2°C, perubahan suhu <1°C/Hr; Kelembaban 30%~80%RH; Getaran <0,02g, ≤15Hz.
Sumber Daya AC220V/50Hz; 110V/60Hz
Dimensi ((WxDxH) (677*552*998) mm (790*617*1000) mm (838*667*1000) mm (1002*817*1043) mm (1111*867*1086) mm
Dimensi kemasan ((WxDxH) (1030*780*1260) mm (1030*780*1260) mm (1030*780*1260) mm (1130*1000*1270) mm (1250*1035*1460) mm
Berat Bruto/Net 220/150Kg 242/175Kg 275/185Kg 449/350Kg 550/380Kg



Catatan:

"L" mewakili panjang yang diukur dalam milimeter, dan akurasi mekanik sumbu Z sangat tergantung pada akurasi fokus dan permukaan benda kerja.

Pembesaran adalah nilai perkiraan dan terkait erat dengan ukuran dan resolusi layar.

Pelanggan dapat memilih untuk menambahkan lensa bantu 0,5X atau 2X sesuai dengan kebutuhan mereka untuk mencapai pembesaran gambar.

iMS-2010/5040 adalah meja kerja yang terbuat dari marmer, sedangkan iMS-2515/3020/4030 adalah meja kerja yang terbuat dari logam.





Deskripsi Model Konfigurasi Produk (Contoh dengan iMS-2010)



Konfigurasi sensor 2.5D 3D 2.5D 3D
Komoditi 2.5D Vision Measuring Machine Mesin Pengukuran Kontak & Visi 3D 2.5D Mesin Pengukuran Visi Semi-otomatis Mesin Pengukuran Kontak & Visi 3D Semi-otomatis
Model iMS-2010A iMS-2010B iMS-2010C iMS-2010D
Jenis A B C D
Makna Sensor lensa zoom optik

Sensor lensa zoom dan

Sensor Sonde Kontak

 Sensor lensa zoom dan fungsi fokus otomatis sumbu Z Sensor lensa zoom, sensor probe kontak dan fungsi fokus otomatis
sumbu Z-Fokus otomatis Tanpa Tanpa Dengan Dengan
Probe kontak Tanpa Dengan Tanpa Dengan
Perangkat lunak iMengukur2.1 Mengukur3.1 iMengukur2.2 Mengukur3.2



Model dan Spesifikasi Mesin Pengukuran Visi Manual:



Model Kode# Model Kode# Model Kode# Model Kode# Model Kode#
IMS-2010A 521-120E IMS-2515A 521-120F

IMS-3020A

521-120G

 IMS-4030A 521-120H IMS-5040A 521-120J
IMS-2010B 521-220E IMS-2515B 521-220F IMS-3020B 521-220G IMS-4030B 521-220H IMS-5040B 521-220J
IMS-2010C 521-320E IMS-2515C 521-320F IMS-3020C 521-320G IMS-4030C 521-320H IMS-5040C 521-320J
IMS-2010D 521-420E IMS-2515D 521-420F IMS-3020D 521-420G IMS-4030D 521-420H IMS-5040D 521-420J
IMS-6040A 521-120K IMS-6040B 521-220K IMS-6040C 521-320K IMS-6040D 521-420K ------ ------




Tabel panduan perjalanan mesin pengukur penglihatan manual:



Perjalanan mm Model X Axis Perjalanan mm Y Axis Perjalanan mm

Z Axis Standar Perjalanan

mm

Aksi Z Perjalanan maksimum yang disesuaikan

mm
100x100x100 IMS-1010 100 100 100 ------
200x100x200 IMS-2010 200 100 200 300
250x150x200 IMS-2515 250 150 200 300
300x200x200 IMS-3020 300 200 200 400
400x300x200 IMS-4030 400 300 200 400
500x400x200 IMS-5040 500 400 200 400
600x400x200 IMS-6040 600 400 200 400



  • Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.



Mesin Pengukur VisiGambar struktural:

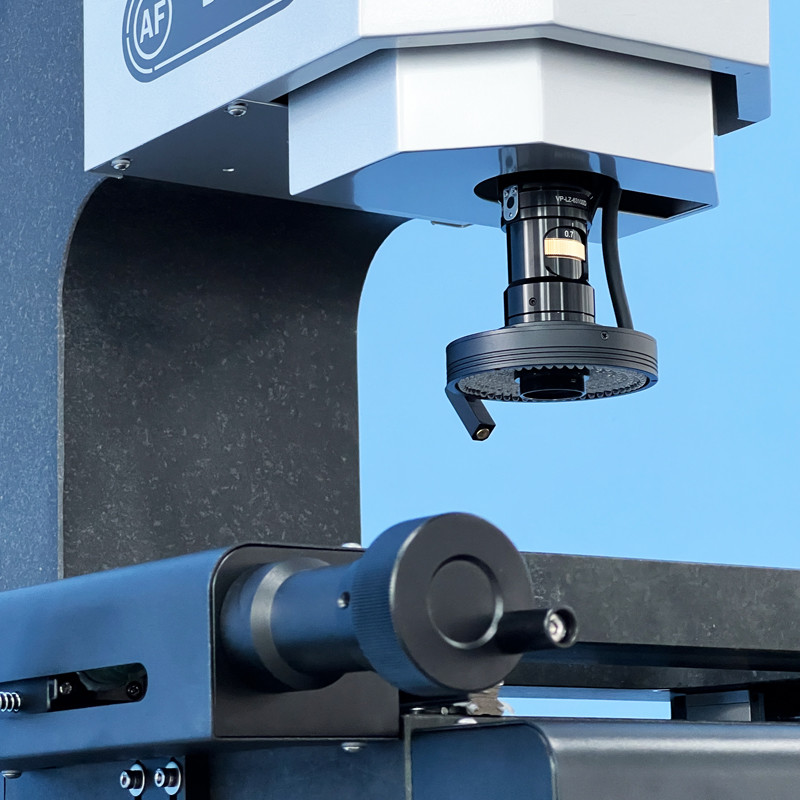

Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D 1



Mesin Pengukur VisiAplikasi Industri:



Optical Measuring Machine OMM, juga dikenal sebagai Vision Measuring Machine dan Non-Contact Measuring Machine, Two-Dimensional Measuring Machine, 2.5-Dimensional Measuring Machine,dengan peningkatan industri presisi tinggi modern dan industri manufaktur mikro, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat.

Mesin pengukuran optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras,industri plastik dan industri lainnya. seperti: cetakan, sekrup, logam, aksesoris, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, aerospace, dll, ia mengatasi kekurangan kaliper vernier tradisional,Mikrometer, dan Profil proyektor, yang merupakan presisi tinggi, efisiensi tinggi dan keandalan tinggi mesin pengukuran mengintegrasikan optik, mekanik, elektronik, dan teknologi pengolahan gambar komputer.

Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh komputer dan algoritma perangkat lunak,kontur dan bentuk permukaan, ukuran, sudut dan posisi dari berbagai bagian yang kompleks dan tepat dapat dideteksi secara otomatis.Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS dan lainnya dapat dihasilkan, dan juga dapat diimpor ke WORD, EXCEL dan perangkat lunak analisis statistik SPC untuk menghasilkan CPK dan berbagai laporan statistik.

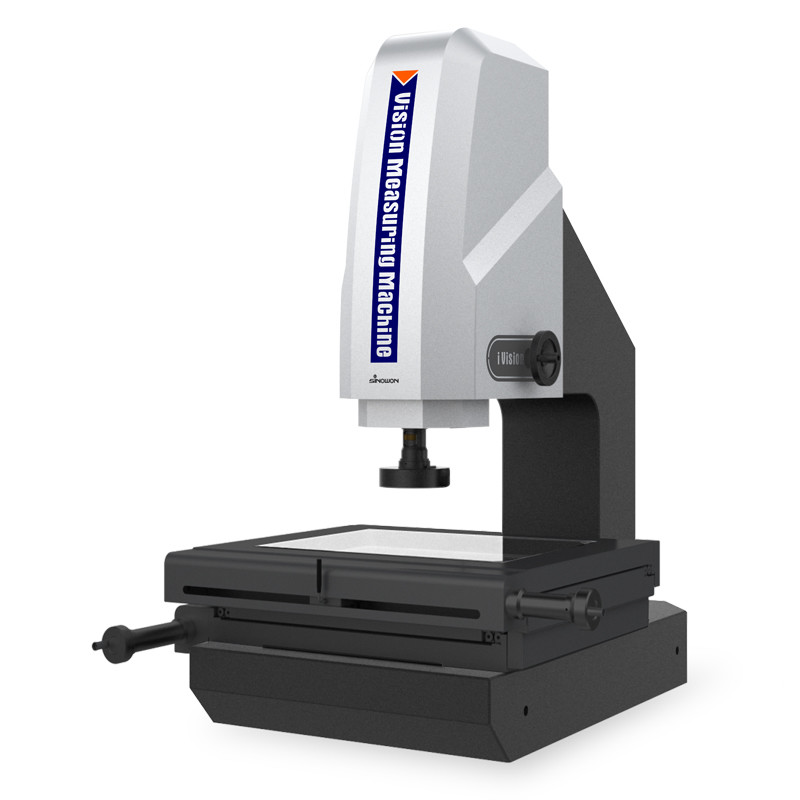

Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D 2

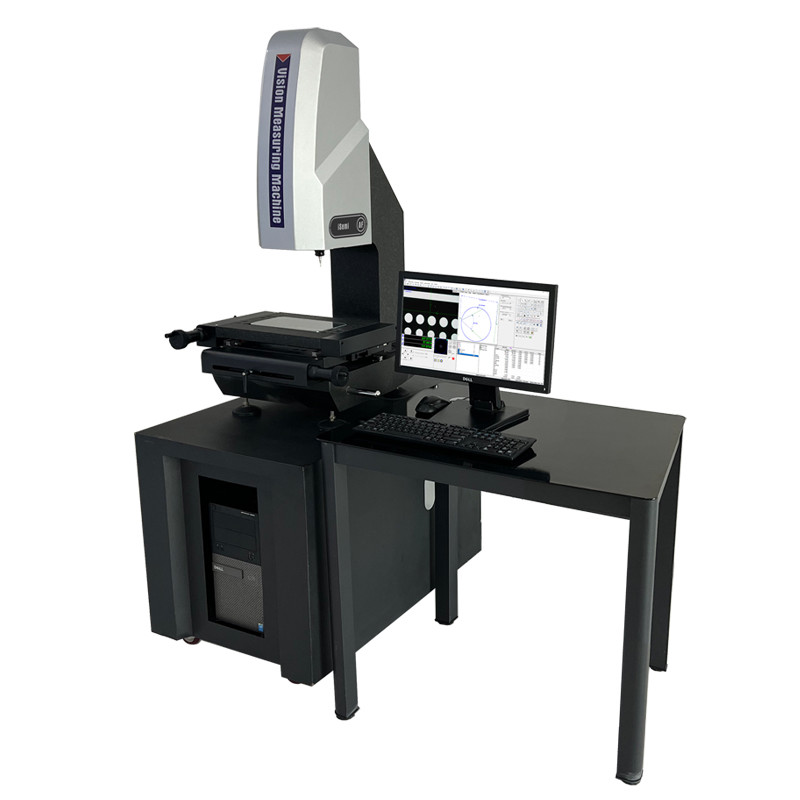

Mesin Pengukuran Visi Semi Otomatis Presisi Tinggi Seri ISemi IMS-2010D 3
