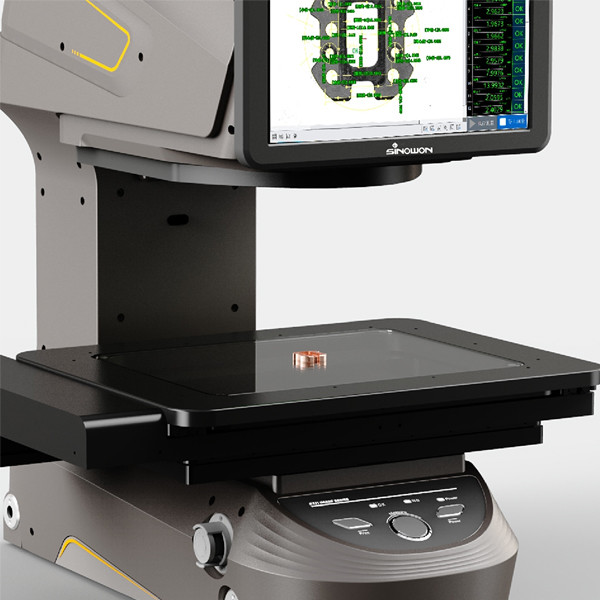

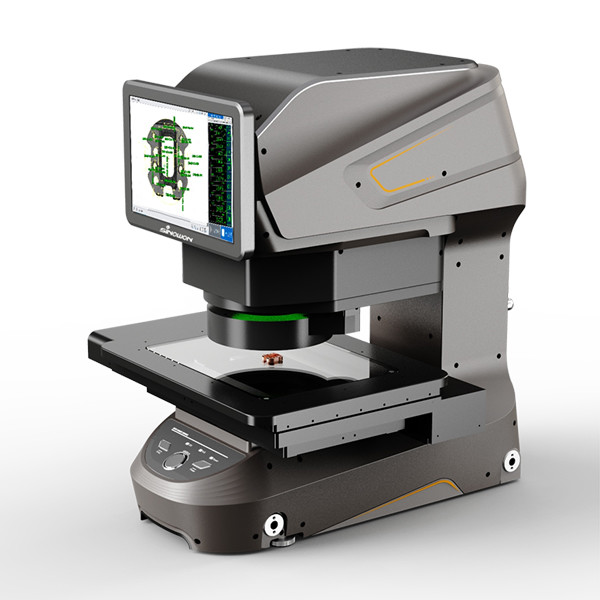

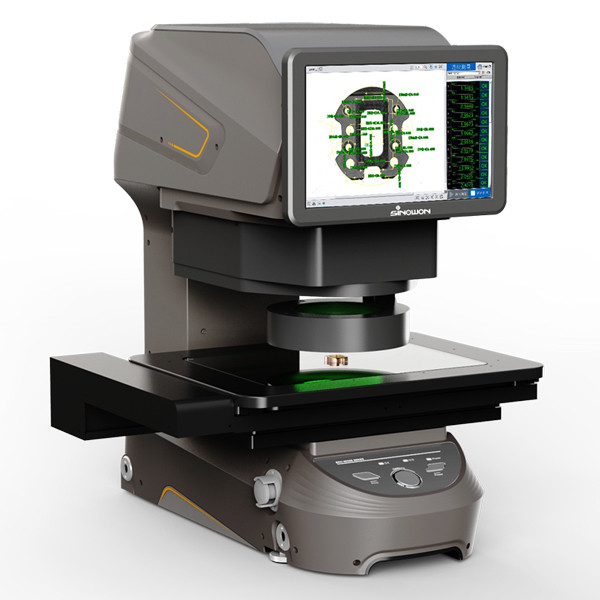

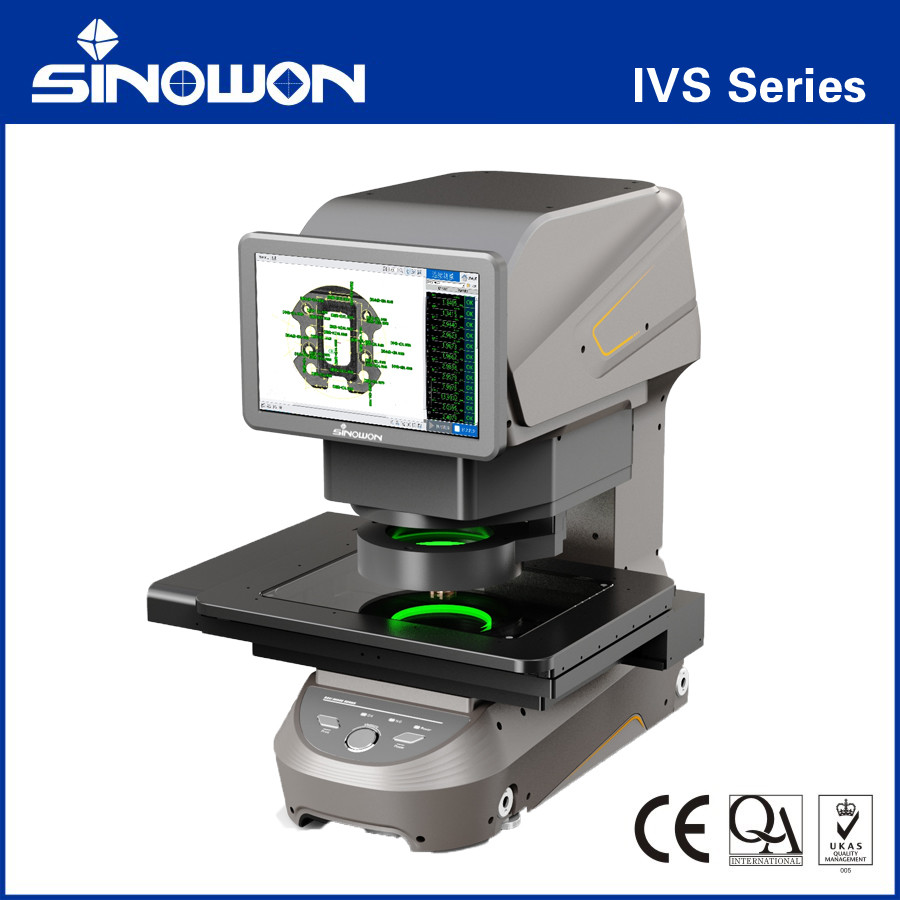

Sistem Penglihatan Instan Seri IVS-202
Karakteristik produkc:
Benchtop Instant Measurement System (Sistem Pengukuran Segera di atas Bangku)
● Struktur meja, ukuran kompak, mudah dipegang.
● Pengukuran dengan satu tombol, juga dapat dicocokkan dengan sinyal IO untuk mencapai pengukuran otomatis.
● Laporan dapat diunggah secara otomatis ke sistem manajemen data.
Pengukuran presisi tinggi di bawah cahaya permukaan
● Dilengkapi dengan Double Magnification Telecentric Lens dan dua kamera 20MP, lampu permukaan multi-angle otomatis dan lampu permukaan koaksial opsional.
● Dengan algoritma perhitungan tepi AI yang independen dan kuat, dapat dengan mudah mewujudkan pencarian tepi yang tepat di permukaan dan menyaring area yang tidak valid untuk kekacauan batas.
● Pengulangan pengukuran cahaya permukaan juga dapat mencapai tingkat yang sama dengan cahaya bawah.
Pengukuran Cepat dan Operasi Mudah
● Dapat mengukur 100 dimensi dalam satu detik, sangat mempersingkat waktu pengukuran.
● Antarmuka operasi perangkat lunak sederhana dan mudah dipahami, dan program pengukuran dan pengaturan parameter dapat dengan mudah ditulis.
● Dengan fokus otomatis, posisi otomatis dan fungsi pengukuran otomatis, setiap operasi dapat memperoleh hasil pengukuran yang stabil.
Nyaman|Satu Tombol untuk Pengukuran
Kombinasi Hardware yang Kuat|Pengukuran Presisi Tinggi
Dilengkapi dengan Double Magnification Telecentric Lens dan dua kamera 20MP, lampu permukaan multi-sudut otomatis dan lampu permukaan koaksial opsional.,Hal ini dapat dengan mudah menyadari tepi pencarian yang tepat di permukaan dan menyaring daerah yang tidak valid untuk kekacauan batas.Pengulangan pengukuran cahaya permukaan juga dapat mencapai tingkat yang sama dengan cahaya bawah.
Mudah saja.|Pengukuran Cepat dan Operasi Mudah
Sistem ini dapat mengukur 100 dimensi dalam satu detik, sangat mengurangi waktu pengukuran.dan program pengukuran dan pengaturan parameter dapat dengan mudah ditulisDengan fokus otomatis, posisi otomatis dan fungsi pengukuran otomatis, operasi siapa pun dapat memperoleh hasil pengukuran yang stabil.
Spesifikasi:
| Model |
IVS-100D |
IVS-202D |
IVS-302D |
| Kode# |
500-011 |
500-021 |
500-031 |
| Jangkauan Pengukuran |
X |
φ100 |
200 mm |
300 mm |
| Y |
200 mm |
200 mm |
| Z |
75 mm |
75 mm |
75 mm |
| FOV |
Mode Presisi Tinggi |
26mm x 18mm |
|
Mode Lapangan Luas
|
φ100mm |
| Kemungkinan diulang |
Mode Presisi Tinggi |
± 1,5μm |
| Mode Lapangan Luas |
± 3μm |
| Satuan Minimal |
0.1 μm |
| Keakuratan |
Keakuratan Tinggi |
Tanpa Mengikat |
± 1,5 μm |
| Dengan Mengikat |
|
±3+L/150μm |
±3+L/150μm |
| Lapangan luas |
Tanpa Mengikat |
± 3 μm |
| Dengan Mengikat |
|
±5+L/150μm |
±5+L/150μm |
| Berat badan |
33 Kg |
45 Kg |
50 Kg |
| Sistem optik |
Kamera |
" 20MP BW Kamera * 2 |
| Lensa |
Lensa Telesentris Peningkatan Ganda |
| Cahaya permukaan |
Lampu Dua Cincin yang Bisa Diangkat |
| Cahaya bagian bawah |
Cahaya bawah paralel hijau |
| Kapasitas |
5 Kg |
| Perangkat Lunak Pengukuran |
Perangkat Lunak GD&T |
| Sumber Daya |
220V±10%, 50Hz |
| Lingkungan Kerja |
Suhu: 20±3°C, Kelembaban: 30-80%, Getaran: <0.002g,15HZ |
| Dimensi (L*W*H) mm |
600*300*650mm |
600*410*650mm |
600*510*650mm |
