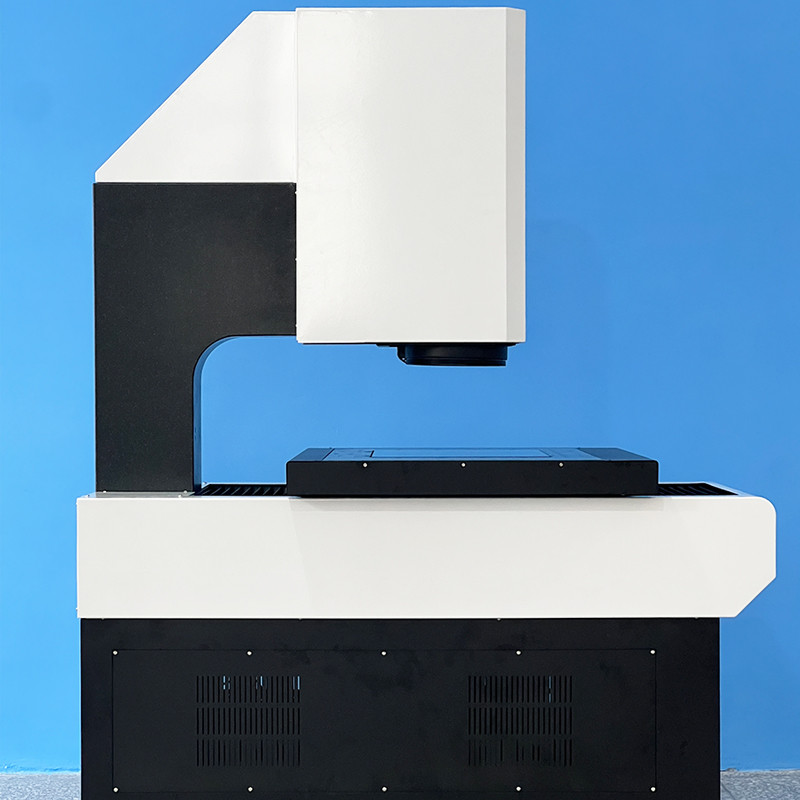

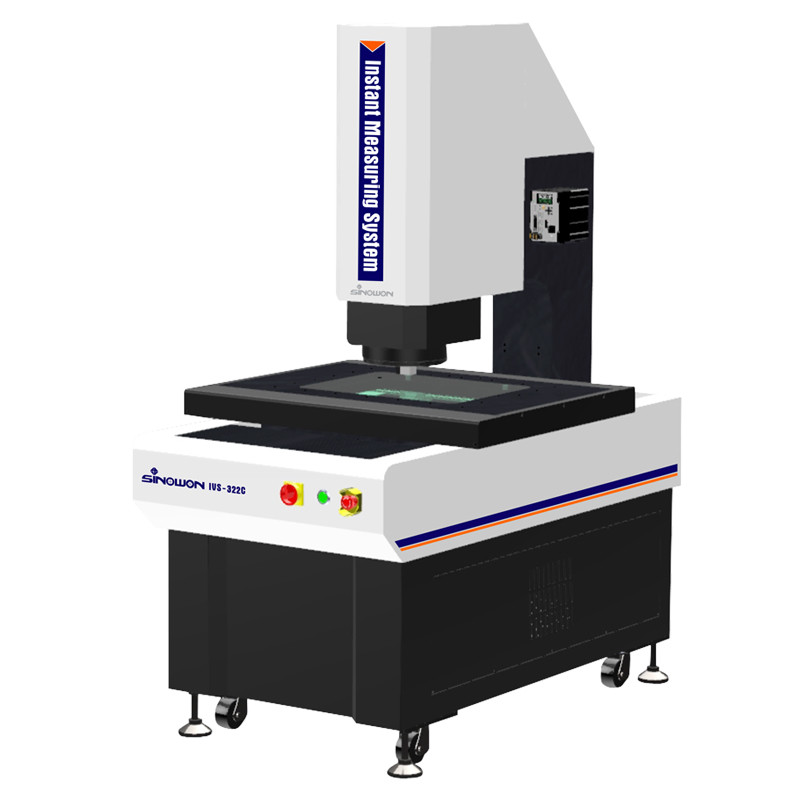

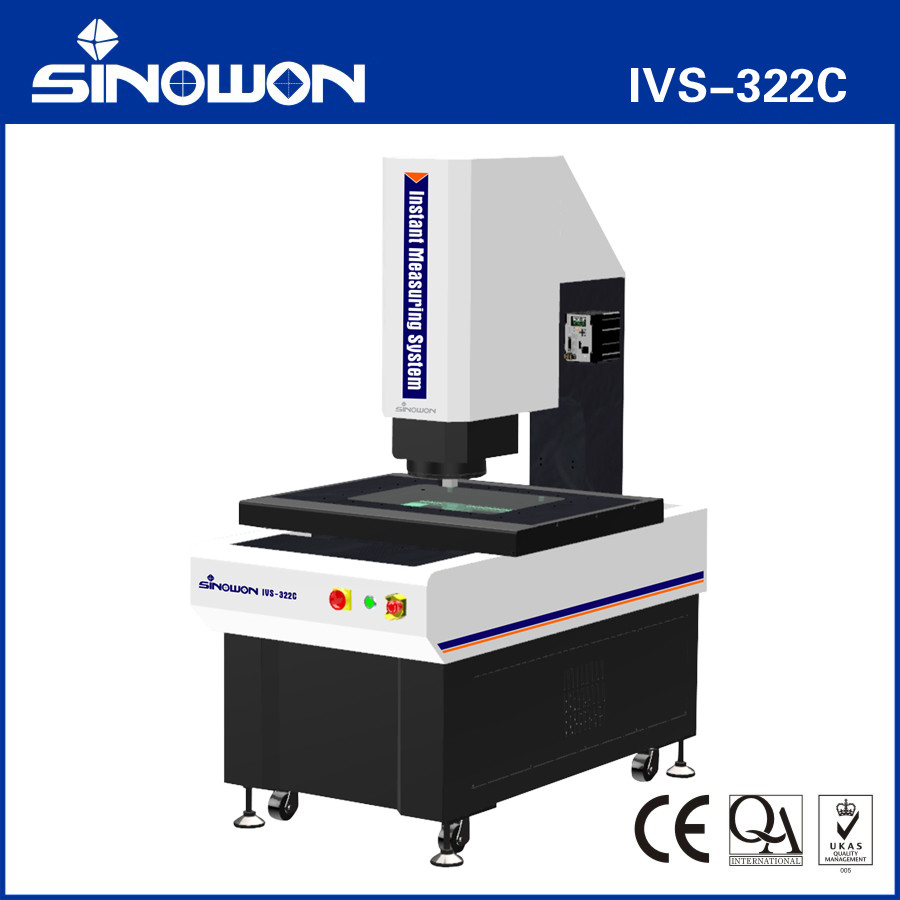

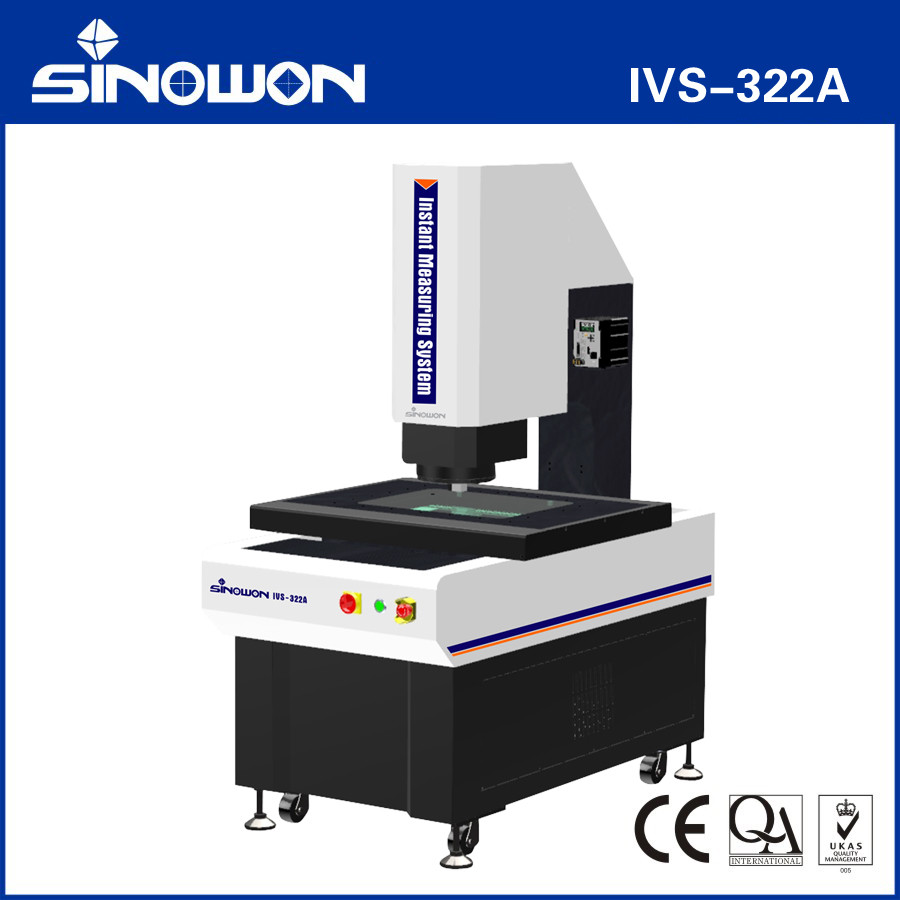

Sistem Pengukuran Video Instan Cantilever Seri IVS-322

Cantilever Instant Vision Measuring System IVS-322 Seri

Pengantar Produk:

Seri IVS adalah mesin pengukuran visi instan otomatis penuh dengan sistem lensa pembesaran ganda yang dikembangkan untuk pengukuran GD & T dengan kontrol otomatis bermotor tiga sumbu.Ini dilengkapi dengan fokus otomatis, kontrol pencahayaan otomatis, dan gerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.

Karakteristik produkc:

• Dilengkapi dengan kamera 20 juta piksel dan lensa telecentric ganda dengan pembesaran ganda, kualitas pencitraan sangat baik;
• Desain telesentrisitas tinggi di bawah 0,02° memastikan akurasi pengukuran untuk produk dengan perbedaan tinggi yang signifikan;
• Distorsi TV rendah di bawah 0,01% dan keseragaman distorsi di seluruh gambar memastikan akurasi pengulangan dinamis pengukuran;
• Desain pembesaran ganda memungkinkan pengukuran yang efisien dengan bidang pandang yang besar dan pengukuran presisi tinggi dengan pembesaran tinggi,memenuhi kebutuhan ganda pelanggan untuk efisiensi dan akurasi;
• Kontrol presisi CNC tiga sumbu XYZ sepenuhnya otomatis memastikan penentuan posisi yang akurat;

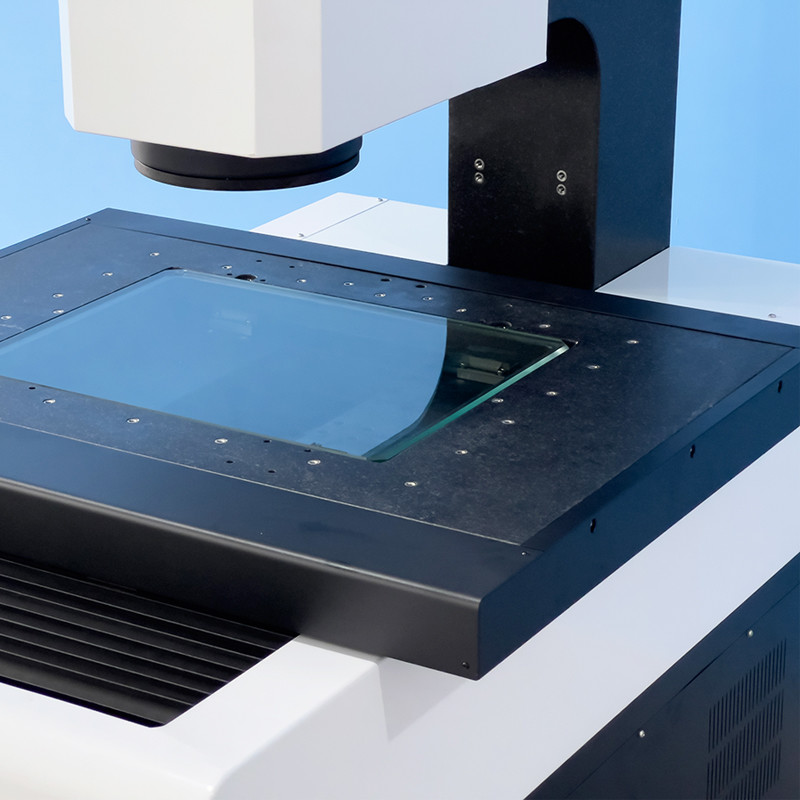

• Penggunaan dasar dan kolom marmer India memberikan stabilitas yang baik;
• Panduan linier presisi, sekrup bola tanah, motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;
• Skala linier presisi tinggi 0,5μm memastikan posisi dan akurasi pengukuran sistem;

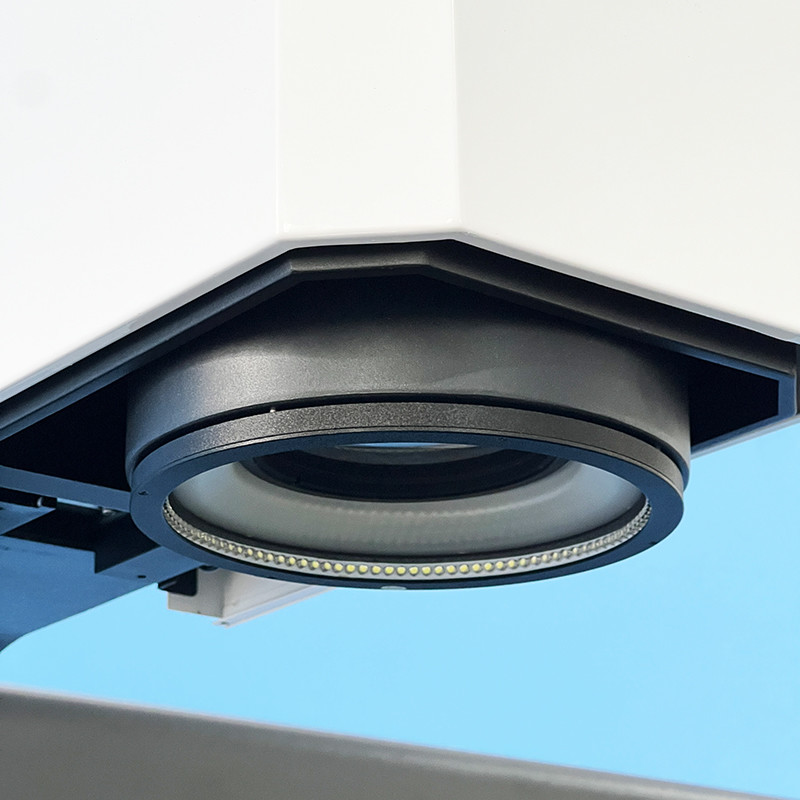

• Dilengkapi dengan berbagai sumber cahaya dan fungsi angkat cerdas untuk beradaptasi dengan berbagai skenario pengukuran;
• Perangkat lunak pengukuran Geomea yang kuat dan mudah digunakan meningkatkan kontrol kualitas;
• Program pengukuran otomatis dapat diatur untuk secara efisien dan cepat menyelesaikan pengukuran batch;
• Sensor cahaya putih non-kontak opsional dapat digunakan untuk mengukur ketebalan, rata, dll.

Aplikasi:

• Hal ini dapat diterapkan untuk pengukuran presisi benda berukuran besar
• Industri 3C: layar ponsel, casing ponsel
• Industri elektronik: papan PCB
• Energi baru: baterai lithium
• Industri otomotif: suku cadang presisi

Spesifikasi:

Deskripsi Model Konfigurasi Produk (Contoh dengan IVS-322):

Model dan spesifikasi sistem pengukuran penglihatan instan:

Tabel panduan ruang pengukuran sistem pengukuran penglihatan instan:

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
