650Kg Instant Vision Measuring System Mesin Pengukuran Visi Jenis Jembatan Mobile

Sistem Pengukuran Instant Vision Mobile Bridge AutoFlash Seri

Pengantar Produk:

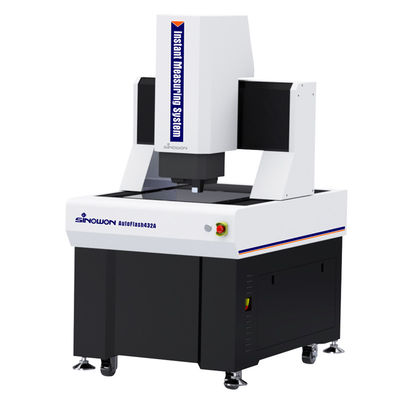

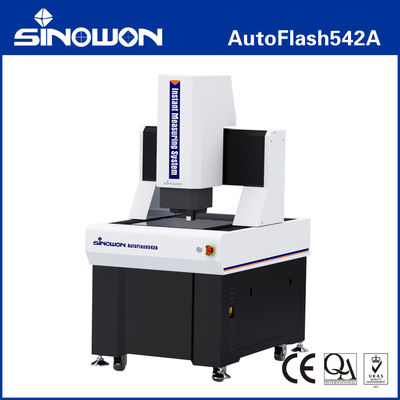

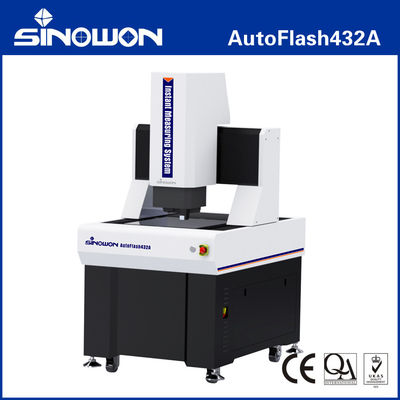

Seri AutoFlash adalah presisi tinggi, sepenuhnya otomatis Instant Vision Measuring System dengan struktur gantry,yang dirancang khusus untuk pengukuran GD&T dengan kontrol listrik otomatis tiga sumbuIni dilengkapi dengan fokus otomatis, kontrol pencahayaan otomatis, dan konfigurasi gerakan otomatis dari perangkat keras dan perangkat lunak,memungkinkan pengukuran dimensi linier dan geometris yang cepat dan akuratStruktur jembatan bergerak memastikan bahwa benda kerja yang diukur tetap diam, memastikan akurasi pengukuran dan stabilitas, membuatnya cocok untuk pengukuran di industri seperti elektronik,peralatan medis, LCD, dan aerospace.

Karakteristik produkc:

• Dilengkapi dengan kamera 20 juta piksel dan lensa telecentric ganda dengan pembesaran ganda, kualitas pencitraan sangat baik;
• Desain telesentrisitas tinggi di bawah 0,02° memastikan akurasi pengukuran untuk produk dengan perbedaan tinggi yang signifikan;
• Distorsi TV rendah di bawah 0,01% dan keseragaman distorsi di seluruh gambar memastikan akurasi pengulangan dinamis pengukuran;
• Desain pembesaran ganda memungkinkan pengukuran yang efisien dengan bidang pandang yang besar dan pengukuran presisi tinggi dengan pembesaran tinggi,memenuhi kebutuhan ganda pelanggan untuk efisiensi dan akurasi;
• Kontrol presisi CNC tiga sumbu XYZ sepenuhnya otomatis memastikan penentuan posisi yang akurat;
• Penggunaan dasar dan kolom marmer India memberikan stabilitas yang baik;
• Panduan linier presisi, sekrup bola tanah, motor servo AC, dll, memastikan akurasi dan stabilitas sistem gerak;
• Skala linier presisi tinggi 0,1 μm memastikan akurasi penentuan posisi dan pengukuran sistem;
• Dilengkapi dengan berbagai sumber cahaya dan fungsi angkat cerdas untuk beradaptasi dengan berbagai skenario pengukuran;
• Perangkat lunak pengukuran Geomea yang kuat dan mudah digunakan meningkatkan kontrol kualitas;
• Program pengukuran otomatis dapat diatur untuk secara efisien dan cepat menyelesaikan pengukuran batch;
• Sensor cahaya putih non-kontak opsional dapat digunakan untuk mengukur ketebalan, rata, dll.

Aplikasi:

• Hal ini dapat diterapkan untuk pengukuran presisi benda berukuran besar
• Industri 3C: layar ponsel, casing ponsel
• Industri elektronik: papan PCB
• Energi baru: baterai lithium
• Industri otomotif: suku cadang presisi

Spesifikasi:

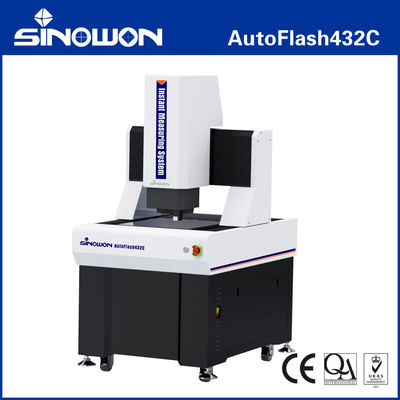

Deskripsi Model Konfigurasi Produk (Contoh dengan AutoFlash432):

AkuModel dan Spesifikasi Sistem Pengukuran Visi Nstant:

Tabel panduan ruang pengukuran sistem pengukuran penglihatan instan:

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
