Sistem pengukuran penglihatan instan presisi operasi ramah IVS-30

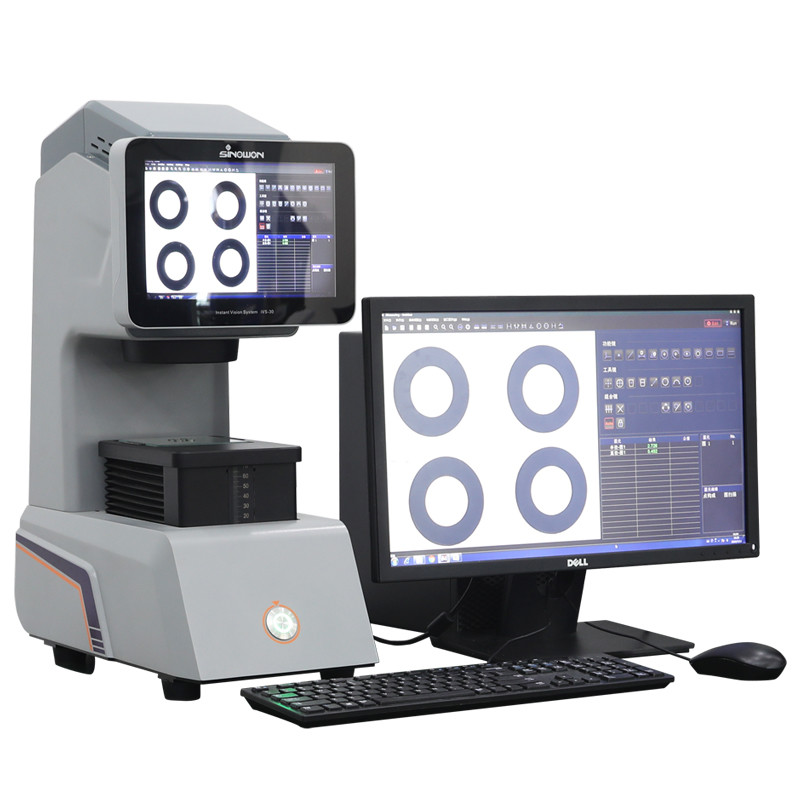

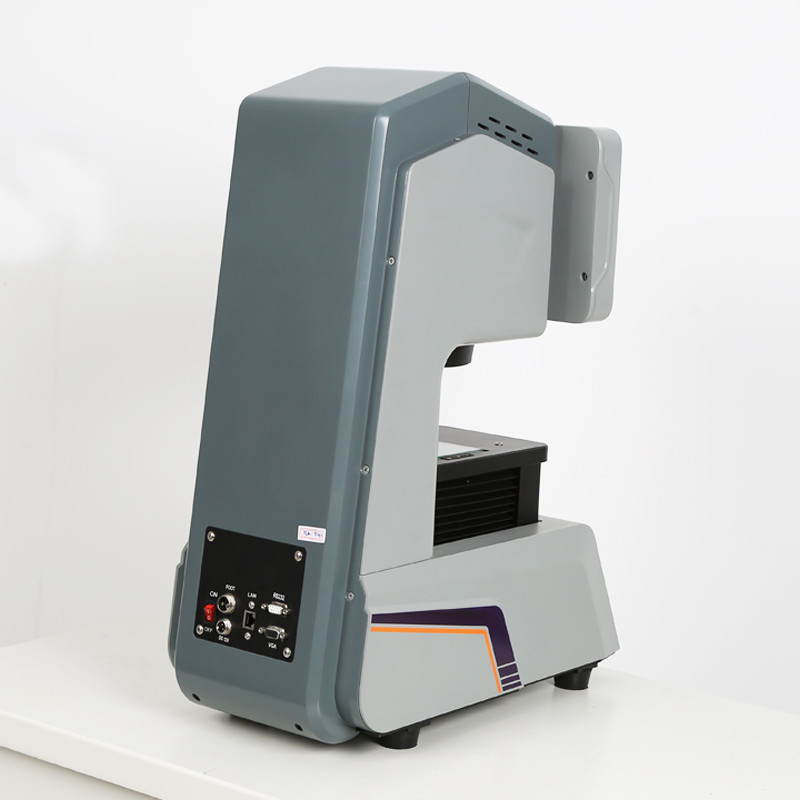

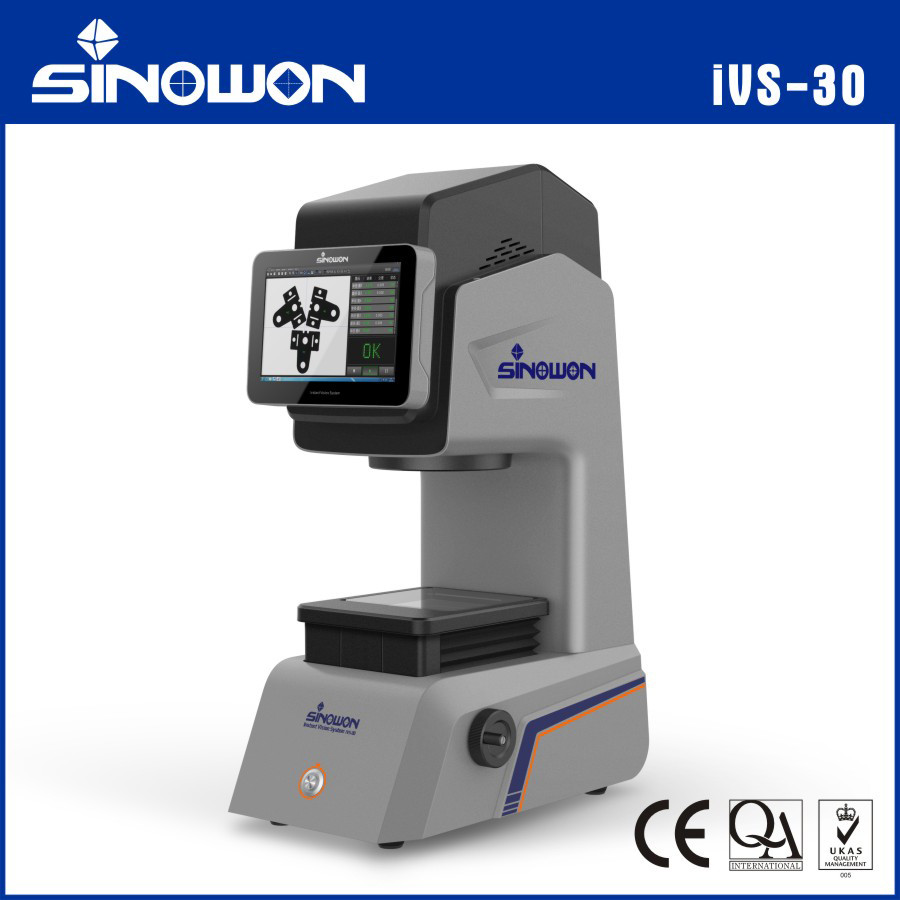

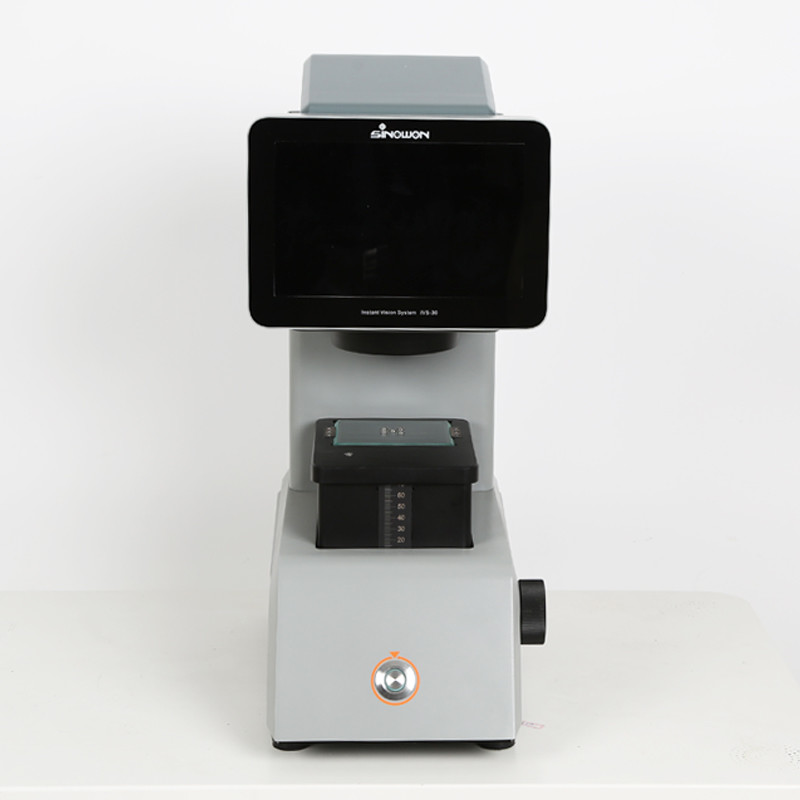

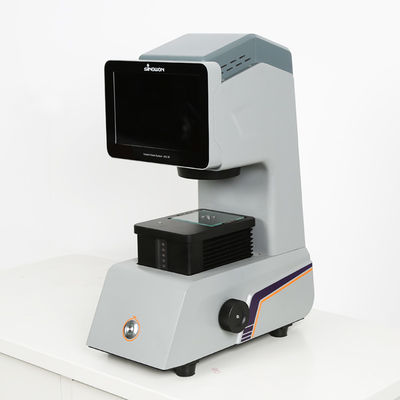

Sistem Pengukuran Penglihatan Instan IVS-30

1Aplikasi produk:

Hal ini banyak digunakan dalam pengukuran batch cepat sekrup presisi, pegas presisi, gigi, kasus ponsel, kaca ponsel, bagian logam presisi dan bagian lain dalam ukuran kecil.

2. Karakteristik produkc:

Keakuratan tinggi dan kemampuan mengulangi yang sangat baik

● Kedalaman bidang yang tinggi, distorsi rendah lensa telesentris ganda, tidak perlu fokus berulang.

● Perangkat lunak memproses gambar dengan cara deteksi tepi Sub-pixel dan penghapusan otomatis burrs dan outlier dan metode paling kecil persegi untuk memastikan akurasi.

Operasi yang ramah

● Koreksi posisi dan orientasi otomatis, secara otomatis mendeteksi dan mengukur berdasarkan bentuk sampel yang tercatat, mengukur dengan mengklik tombol.

Pengukuran batch yang efisien

● Mengidentifikasi secara otomatis beberapa bagian, elemen uji, kemudian melakukan pengukuran otomatis, memuaskan persyaratan pengukuran batch.

● Seluruh gambar, tidak perlu memindahkan panggung kerja, efisiensi tinggi dan akurasi tinggi.

● Meningkatkan efisiensi, menghemat biaya tenaga kerja, menghilangkan kesalahan operator.

Kontrol Kualitas dan Kontrol Proses Statistik (SPC)

● Memori otomatis dan nilai pengukuran output, dan membuat data uji mudah diterapkan.

2.1Keakuratan yang sempurna

Memulihkan dimensi asli dengan akurasi tinggi

● Lensa telesentris ganda dan kedalaman bidang yang tinggi, memungkinkan perbedaan tinggi sampel, bagian dengan kemiringan atau kelengkungan dan elemen pengukuran yang sulit lainnya.Dan distorsi rendah tanpa perlu khawatir tentang penempatan sampel dan fokus kabur, dan memulihkan dimensi asli dengan akurasi tinggi.

● Lensa distorsi rendah, gambar tepi yang jelas, tidak ada distorsi, menghilangkan kesalahan pengukuran.

● Perangkat lunak dengan sub-pixel (Sub Pixel), algoritma regresi metode terkecil persegi dan kompensasi video yang tinggi untuk memastikan akurasi.

2.2 Pengukuran Batch yang Efisien

● Hanya membutuhkan waktu 2 ~ 5 detik untuk mengukur lusinan posisi, 99 pengukuran dapat dilakukan pada satu waktu dalam rentang pengukuran,Hal ini secara signifikan memperpendek waktu pengukuran dan meningkatkan efisiensi pengukuran.

2.2.1 Penempatan benda kerja  Tidak ada persyaratan lokasi dan perlengkapan, di mana saja dalam jangkauan efektif lensa.

2.2.2 Posisi Workpiece  Koreksi posisi dan orientasi otomatis, secara otomatis terdeteksi dan diukur berdasarkan bentuk sampel yang tercatat.

2.2.3 Fokus Bagian Kerja  Lensa telesentris ganda, jarak kerja yang panjang, memungkinkan perbedaan tinggi;

2.2.4 Pengukuran Piece Work  Seluruh gambar mengurangi waktu impor program, memindahkan meja kerja dan lensa.

2.2.5 Batch Measurement  Perangkat lunak untuk menyimpan bentuk sampel secara otomatis, posisi otomatis, deteksi arah, koordinat asal untuk pengukuran berulang.

● Hanya membutuhkan beberapa detik untuk mengukur puluhan posisi, 99 pengukuran dapat dilakukan pada suatu waktu dalam rentang pengukuran.

● Pengukuran simultan dapat dilakukan pada beberapa spesimen yang sama dalam perspektif.

2.3SeluruhAkupenyamun

Tidak perlu memindahkan tahap kerja, efisien dan akurasi tinggi

2.3.1Instrumen pengukuran tradisional memiliki bidang penglihatan yang sempit, hanya dapat menguji satu posisi pada suatu waktu, dan membutuhkan untuk memindahkan tahap kerja dan posisi spesimen sebelum pengukuran.

2.3.2 Instrumen pengukuran tradisional memiliki langkah yang dapat diulang dan lebih memakan waktu dan rumit untuk dioperasikan.

2.3.3 Instrumen pengukuran tradisional perlu mempertimbangkan akurasi perangkat keras pendukung, seperti, timbangan linier, akurasi pemasangan tahap kerja, dll.

Hal ini dapat gambar secara keseluruhan dalam kisaran maksimum bidang pengukuran, pengukuran dari berbagai ukuran dapat selesai sekaligus, sangat meningkatkan efisiensi, menghemat waktu dan biaya produksi.Itu memenuhi ide pelanggan 'tanpa mosaik, citra keseluruhan".

2.4 Operasi ramah, Biaya rendah.

Efisiensi tinggi, menghemat biaya tenaga kerja, menghilangkan kesalahan operator.

2.4.1 Tidak ada kebutuhan perlengkapan, lokasi, koreksi, fokus, pencahayaan, kontrol berjalan, mengukur secara otomatis dalam kisaran maksimum bidang pengukuran, sangat meningkatkan efisiensi.

2.4.2 Siapa pun dapat mengoperasikannya, pekerja umum dapat memenuhi persyaratan, efisiensi tinggi, menghemat biaya tenaga kerja.

2.5 Menghilangkan kesalahan operator secara efektif

Hindari metode yang dioperasikan, penempatan sampel, urutan pengukuran, menghilangkan kesalahan operator secara efisien.

2.6Aplikasi yang Sederhana

2.6.1 Mencatat dan mengeluarkan nilai yang diukur secara otomatis ke dalam dokumen WORD, EXCEL, TXT dan statistik dan analisis SPC yang memudahkan aplikasi data pengujian.

2.6.2 Bisa mengatur toleransi, ketika pengukuran melebihi toleransi, memiliki alarm otomatis dan secara otomatis statistik SPC dan analisis dan output laporan.

2.7Dukungan Reverse Engineering:

File DXF yang diimpor oleh perangkat lunak dapat diukur, grafik dan data juga dapat diekspor dari perangkat lunak untuk file DXF untuk aplikasi lain.

3Spesifikasi:
