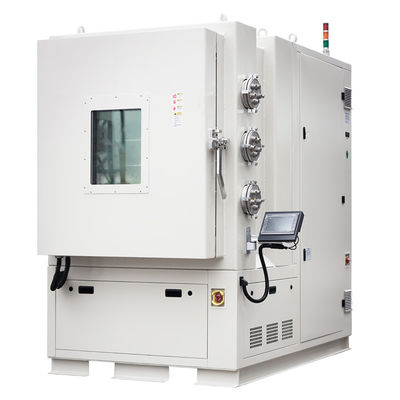

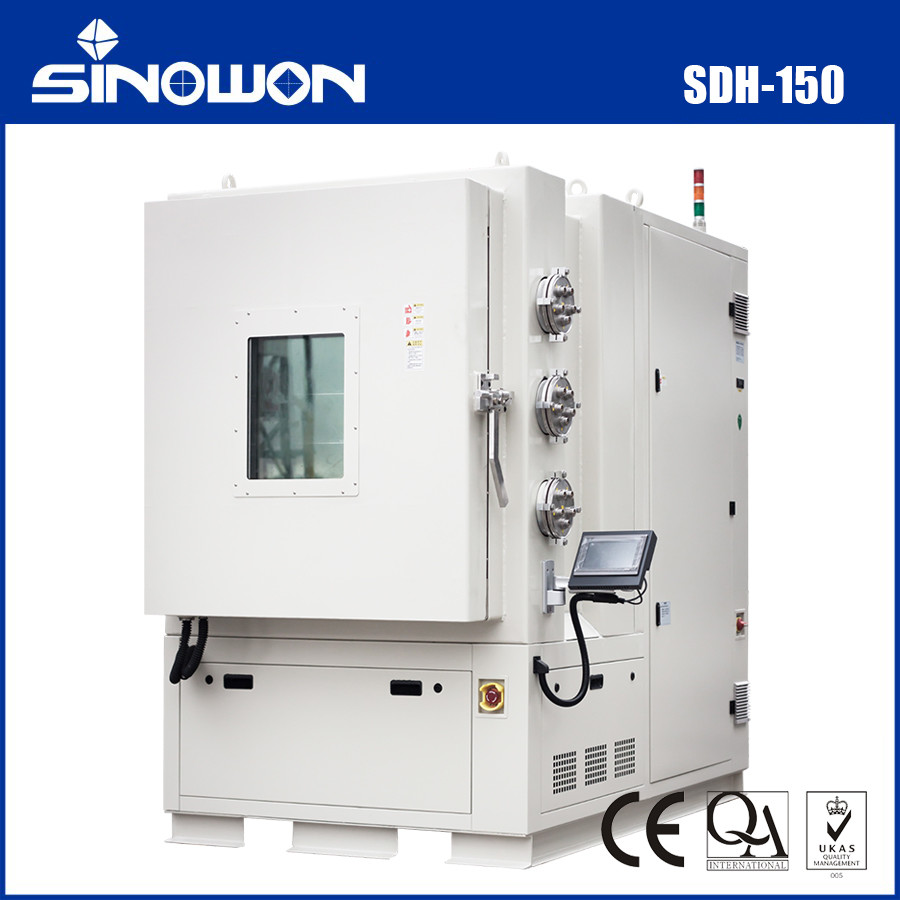

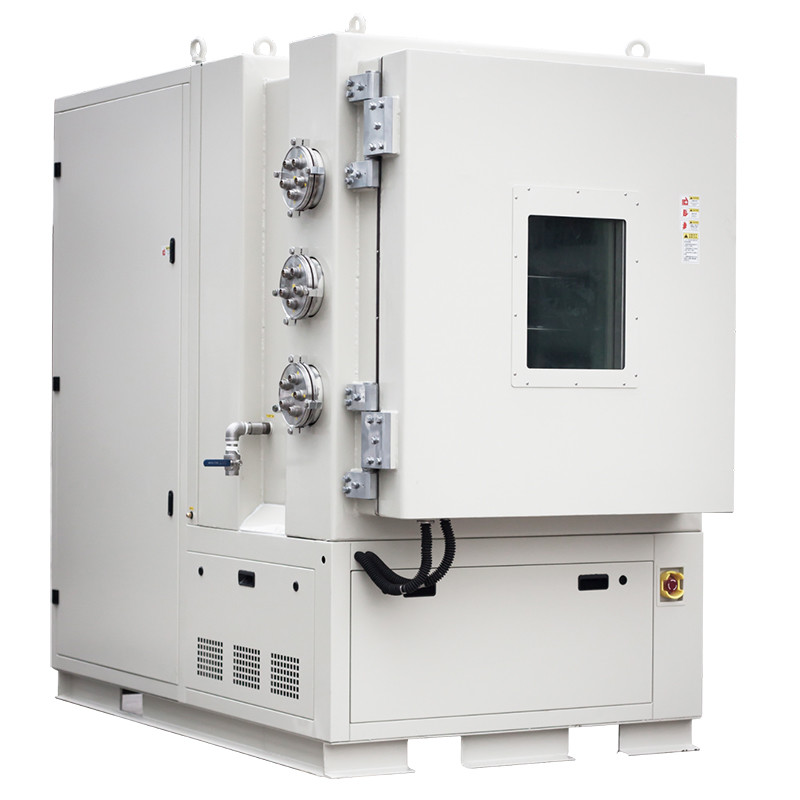

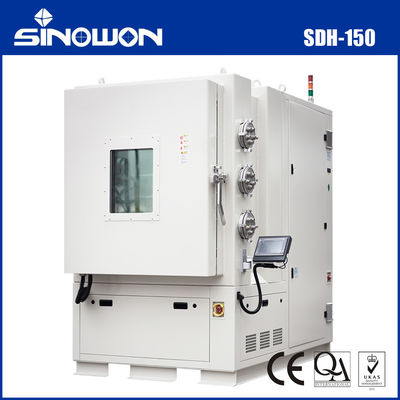

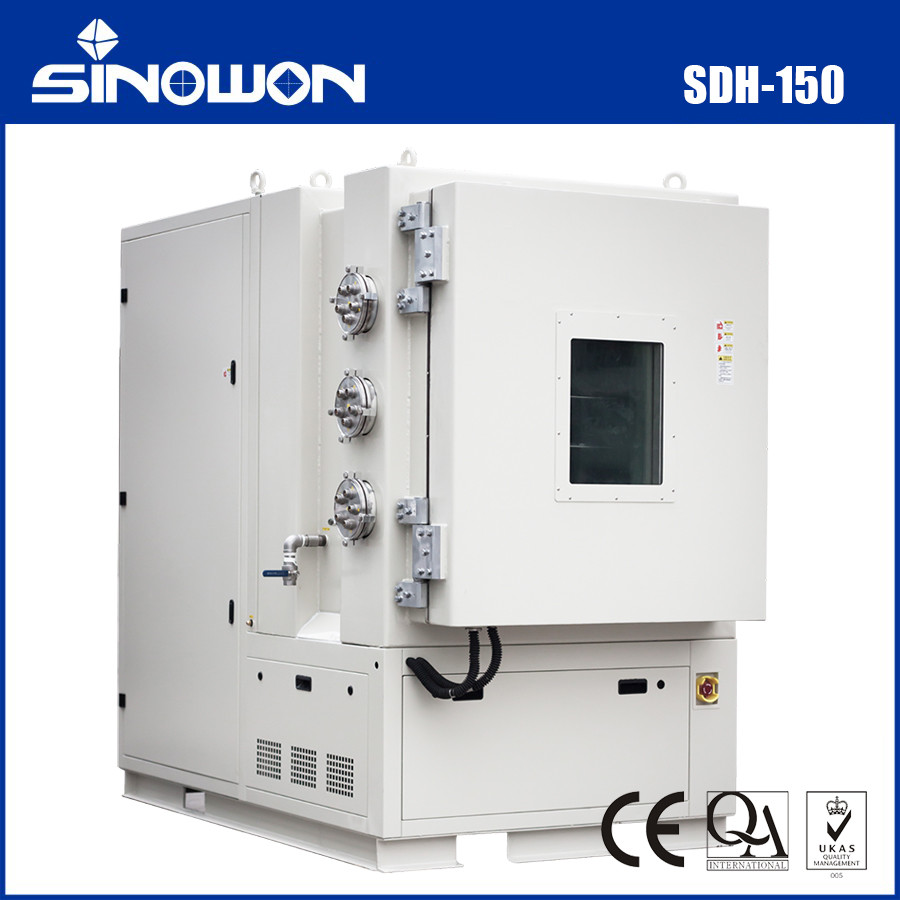

Ruang pengujian ketinggian atas bangku 12kW SDH-150

Komoditi

Model

Ruang Uji Ketinggian

SDH-150L

Dimensi internal

Dimensi eksternal

Lebar 500 x Tinggi 600 x Kedalaman 500 mm

Lebar 1100 x Tinggi 1700 x Kedalaman 1600 mm

-40℃ ～ +150℃

Laju kenaikan suhu dari 20 ℃ hingga +85 ℃ adalah ≥ 2 ℃/menit, dengan nonlinier rata-rata di seluruh proses, saat dibongkar

Laju pendinginan dari 20 ℃ hingga -50 ℃ adalah ≥ 1 ℃ / menit, dengan rata-rata non-linier di seluruh proses, saat dibongkar

GB/T2423.1-2001 Percobaan A: Metode uji suhu rendah

GB/T2423.2-2001 Percobaan B: Metode uji suhu tinggi

GB/T2423.21-1991 Uji M: Metode uji tekanan rendah

GB/T2423.25 uji Z/AM: Uji komprehensif suhu rendah/tekanan rendah

GB/T2423.26 Uji Z/BM: Uji komprehensif suhu tinggi/tekanan rendah

GJB150.3-1986 Metode uji suhu tinggi

GJB150.4-1986 Metode uji suhu rendah

Metode GJB360A 105: Metode uji tekanan rendah

GJB150.2-86 Uji tekanan rendah (ketinggian)

GB/T10589-2008 Kondisi teknis untuk ruang uji suhu rendah

GB/T11158-2008 Kondisi teknis untuk ruang uji suhu tinggi

GB/T11159-2008 Kondisi teknis untuk ruang uji tekanan udara rendah

GB/T5170.2-2008 Peralatan pengujian suhu

GB/T5170.10-1996 Peralatan pengujian suhu tinggi, rendah, dan tekanan rendah

A) Metode menahan tekanan: menahan tekanan internal

Menggunakan pelat baja tahan karat SUS304 berkualitas tinggi yang menebal, kotak tekanan internal, dinding bagian dalam halus dan rata di sekelilingnya, tanpa gerinda dan lubang, mudah dibersihkan, dan tidak akan ada akumulasi air selama penggunaan

B) Bahan dinding luar: pelat baja galvanis dua sisi, perawatan pelapisan semprotan permukaan

C) Bahan insulasi kotak: serat kaca busa poliuretan kaku (ketebalan lebih dari 80mm)

D) Bahan isolasi pintu: fiberglass

E) Semua celah telah dilas dengan pengelasan TIG (Tungsten Arc Inert Gas Shielded Welding) tanpa sambungan

Dilengkapi dengan alat pengurang tekanan (boosting) otomatis manual

1) Katup bola manual, terletak di sisi kanan kotak (kecepatan peningkatan tekanan tergantung pada pembukaan manual)

2) Katup pelepas tekanan otomatis: di dalam unit belakang

Pintu tunggal, panel dalam terbuat dari baja tahan karat, dan panel luar terbuat dari pelat baja berlapis semprot.

Satu jendela observasi kaca berisolasi dengan kapasitas menahan beban tinggi dan distribusi panas anti-kondensasi pada pintu.

Perangkat pemanas listrik anti kondensasi rangka pintu

Pengontrol layar sentuh tipe braket

(tanpa panel)

Dua set kipas aliran aksial digerakkan oleh motor asinkron tiga fase

Dengan menggunakan motor eksternal dan transmisi magnetohidrodinamik, bilah kipas yang berputar digerakkan untuk mengaduk udara dan membentuk konveksi

A) Semua motor asinkron tiga fase aluminium, tidak kurang dari 1/2HP, 370W

B) Bilah kipas aliran aksial aluminium: diameter besar 400mm

Transmisi fluida magnetik

A) Segel cairan magnetik, kedap udara tingkat vakum tinggi 0,1Kpa

B) Metode pendinginan air, dilengkapi dengan perlindungan suhu khusus, andal dan stabil

Metode pengaturan suhu keseimbangan sirkulasi paksa udara

1) Kontrol suhu utama: Kontrol suhu di dalam kotak secara tepat, dan probe pengukuran suhu mengadopsi resistor platinum lapis baja presisi tinggi tingkat A

2) Pengontrol suhu proteksi suhu berlebih independen studio: Probe suhu dipasang di dalam studio, dan batas atas dapat diatur. Saat tindakan proteksi diaktifkan, kontaktor digerakkan untuk memutus catu daya tabung pemanas

3) Perlindungan suhu berlebih pada ruang tabung pemanas: pengontrol suhu independen, probe suhu dipasang di ruang tabung pemanas, batas atas dapat diatur,

Menggerakkan kontaktor untuk memutus aliran listrik ke tabung pemanas pada saat tindakan proteksi berlangsung, guna mencegah kipas berhenti jika terjadi kondisi abnormal

"Pembakaran kering" jangka panjang pada tabung pemanas

Pompa vakum baling-baling putar segel oli tahap tunggal berpendingin udara yang terhubung langsung

A) Filter kabut oli terintegrasi berkualitas tinggi secara efektif mengatasi masalah injeksi bahan bakar dan asap, sehingga memperpanjang masa pakai produk.

B) Elemen penyegel terbuat dari bahan karet fluor, memberikan ketahanan terhadap korosi dan memecahkan masalah kebocoran oli.

C) Desain kota gas multi tahap untuk memenuhi kebutuhan vakum dan kemampuan pengolahan uap dari berbagai pelanggan.

D) Pusat permesinan horizontal Mori Seiji Jepang dengan pemesinan presisi tinggi memastikan keandalan produk yang tinggi.

E) Pompa dan motor dirancang secara keseluruhan, lebih ringan dan lebih kecil

Komponen katup sambungan vakum semuanya terbuat dari produk dalam negeri berkualitas tinggi dalam sistem

A) Semua pipa baja tahan karat

B) Sambungan eksternal dan aksesoris standar baja tahan karat KF

C) Selang fleksibel bergelombang vakum KF baja tahan karat

Metode keseimbangan suhu: Mengadopsi teknologi keseimbangan statis, yaitu metode keseimbangan "proses pendinginan tanpa pemanasan" dan "proses pemanasan tanpa pendinginan", berbeda dengan teknologi keseimbangan dinamis tradisional "keseimbangan dinamis dingin dan panas" dari pendinginan daya tinggi terhadap pemanasan daya tinggi

Teknik, yaitu saat kompresor perlu dihidupkan (kontroler pusat secara otomatis menentukan apakah kompresor perlu dihidupkan berdasarkan kondisi kerja)

Kontroler pusat menyesuaikan laju aliran refrigeran sesuai dengan titik suhu yang berbeda untuk mengontrol kapasitas pendinginan, memastikan bahwa peralatan beroperasi dalam kondisi konsumsi daya yang relatif rendah setiap saat.

Metode keseimbangan suhu: Mengadopsi teknologi keseimbangan statis, yaitu metode keseimbangan "proses pendinginan tanpa pemanasan" dan "proses pemanasan tanpa pendinginan", berbeda dengan teknologi keseimbangan dinamis tradisional "keseimbangan dinamis dingin dan panas" dari pendinginan daya tinggi terhadap pemanasan daya tinggi

Teknik, yaitu saat kompresor perlu dihidupkan (kontroler pusat secara otomatis menentukan apakah kompresor perlu dihidupkan berdasarkan kondisi kerja)

Kontroler pusat menyesuaikan laju aliran refrigeran sesuai dengan titik suhu yang berbeda untuk mengontrol kapasitas pendinginan, memastikan bahwa peralatan beroperasi dalam kondisi konsumsi daya yang relatif rendah setiap saat.

1 set sistem perangkat lunak kontrol pemrograman, dengan fungsi utama sebagai berikut:

1. Kurva suhu dan kelembaban:

Perekaman tanpa kertas: Dilengkapi dengan program perekaman internal, memori pengontrol dapat menyimpan data selama 24 jam dan berjalan selama 300 hari

Dapat dengan mudah membuat file kurva suhu dan kelembapan secara otomatis dan mengubahnya menjadi tabel XLS;

2. Antarmuka yang sempurna:

Port USB eksternal: dapat dihubungkan langsung ke printer, memungkinkan data lokal dicetak secara online,

Mudah untuk mengekspor kurva historis dan data lainnya menggunakan port USB dan flash drive USB.

Antarmuka jaringan standar LAN eksternal: Tanpa perlu konfigurasi server khusus, dapat dengan mudah dihubungkan ke jaringan area lokal komputer perusahaan. Maksimal 16 perangkat dapat dihubungkan dan dipantau, sehingga mudah dan cepat.

Dilengkapi dengan antarmuka komunikasi standar RS-485 atau RS232, dapat dikontrol dan dikelola secara daring dengan komputer Dilengkapi dengan semua perangkat lunak komputer atas Tiongkok dan menyediakan protokol komunikasi Program akuisisi komputer atas ditulis oleh pengguna, yang mencakup protokol untuk membuka sinyal suhu, berbagai sinyal alarm dan proteksi, dan sinyal status kesalahan/pematian kotak uji, untuk mengunggah suhu kotak suhu secara real-time ke sistem pemantauan komputer atas. Pada saat yang sama, disediakan simpul digital alarm kesalahan dan abnormal sistem. Sistem pemantauan komputer atas perlu mengumpulkan sinyal kesalahan/pematian kotak uji, untuk mencapai daya mati sinkron antara sampel dan kotak suhu dan kelembapan melalui pengontrol utama

3. Pemantauan waktu nyata dapat dicapai: pemantauan status operasi 1-16 pengontrol secara bersamaan, seperti pemantauan data pengontrol waktu nyata, status titik sinyal, status keluaran aktual, dll.

Mendukung diagnosis kesalahan jarak jauh (eksternal):

Teknisi dapat meninggalkan port melalui jaringan dengan bantuan pelanggan, membuka browser IE, memasukkan alamat IP pengontrol, dan memasuki antarmuka login untuk memilih operasi atau pemantauan untuk diagnosis

4. Kontrol waktu

Dua set antarmuka kontrol keluaran waktu, yang dipasangkan dengan 10 mode kontrol waktu, dapat memberikan keluaran sinyal sakelar sesuai dengan pengaturan program. Perlu dicatat bahwa ini hanyalah sinyal kontrol, dan catu daya uji di dalam kotak perlu dihubungkan secara terpisah dan dilengkapi dengan sistem catu daya khusus.

5. Tampilan kesalahan

16 set keluaran alarm kesalahan, dengan petunjuk yang mudah digunakan dalam bahasa Mandarin dan Inggris untuk penyebab dan metode pemecahan masalah

9.1 Indikasi status perangkat

Pemanas sirip paduan nikel kromium

Mode kontrol pemanas: modulasi lebar pulsa siklus sama tanpa kontak, SSR (solid-state relay)

Kabinet listrik tertutup independen, anti debu secara efektif, memperpanjang masa pakai peralatan listrik

Tingkat perlindungan IP54

1. Rak sampel tipe 2

2. Kabel listrik 5 meter

3. Sebutkan tiga jenis warna cahaya 1

1. Rak sampel (dapat ditambahkan)

2. Contoh kabel soket pesawat (opsional)

1. Manual operasi dan manual pemeliharaan

2. Sertifikat kesesuaian

3. Gambar terkait peralatan (diagram sirkuit, dll.)

4. Perangkat lunak sistem kontrol PC

5. Peralatan ini telah diperiksa oleh pusat pemeriksaan kualitas perusahaan kami sebelum meninggalkan pabrik, dan laporan pemeriksaan dengan masa berlaku satu tahun telah dikeluarkan

1. Suhu lingkungan: 5 ℃ -35 ℃;

2. Kelembaban relatif: tidak lebih dari 85% RH

3. Tekanan atmosfer: 80kPa~106kPa

4. Tanah datar dan bebas getaran;

5. Pilih area yang berventilasi baik tanpa sinar matahari langsung atau sumber panas lainnya;

6. Tidak ada aliran udara yang kuat di sekitar: Saat udara di sekitar perlu dipaksa mengalir, aliran udara tidak boleh berhembus langsung ke kotak;

7. Tidak ada pengaruh medan elektromagnetik yang kuat di sekitar;

8. Tidak terdapat konsentrasi debu atau zat korosif yang tinggi di area sekitar

1. Hubungkan catu daya ke tiga fase 380V AC (± 10%) + kabel netral + kabel ground pelindung, dengan resistansi pentanahan ≤ 4 Ω;

2. Frekuensi daya: 50 ± 0,5 Hz

3. Sakelar daya: 3P 40 A (pemutus sirkuit casing cetakan)

Kekuatan:12kW

Arus Operasi Maksimum:15 Sebuah

1. Disarankan memilih menara air pendingin: 15 RT

2. Ukuran pipa air: 1 inci, dengan panjang pemasangan kurang dari 100 meter.

3. Tekanan air: 0,1MPa~0,3MPa

4. Volume air yang bersirkulasi: sekitar 130 liter per menit

5. Pipa menara air dan teknik pemasangannya perlu dikutip secara terpisah, dan pembeli perlu memberikan informasi lokasi yang relevan.

Dirancang dan diproduksi sesuai dengan standar nasional GB/T10586-2006 dan GB/T10592-1989.

*Standar kalibrasi sesuai dengan GB/T5170.2-2008 dan GB/T5170.5-2008

Pengingat baik: Keseragaman suhu dalam GB/T5170.5-2008 mengacu pada kondisi tanpa beban
