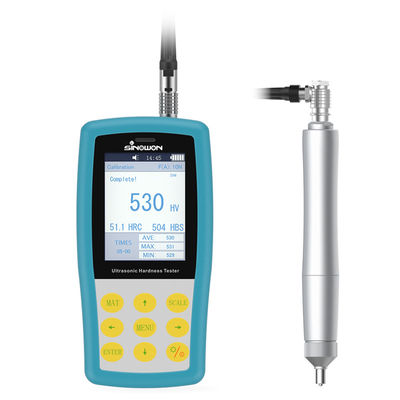

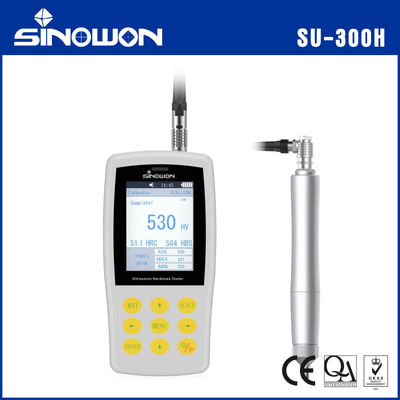

Penguji Kekerasan Ultrasonik Manual SU-300H
Pendahuluan SU-300H:
● Penguji Kekerasan Ultrasonik Manual SU-300H adalah durometer portabel klasik yang dibuat oleh grup Sinowon. Alat ini menerapkan metode impedansi kontak ultrasonik untuk melakukan pengujian kekerasan di tempat atau di laboratorium.
● SU-300H adalah durometer NDT karena lekukan kontak terlalu kecil untuk diamati, ini adalah salah satu solusi terbaik untuk menguji kekerasan produk jadi, seperti, cetakan, roda gigi, poros, batang, sekrup, rel, dll.
● SU-300H tidak hanya dapat bekerja dengan probe manual, tetapi juga bekerja dengan probe bermotor, yang mampu memenuhi aplikasi yang berbeda sehubungan dengan kondisi kekasaran permukaan yang berbeda.
● SU-300H sesuai dengan standar ASTM A1038-2005, standar DIN DIN50159-1-2008 dan standar Nasional China GB/T 34205-2017.
Karakteristik yang Menonjol:
● Akurasi Sempurna——±3% HV, ±1.5HR, ±3%HB.
● Lekukan Mikroskopis—— Hanya mikroskop berkekuatan tinggi yang dapat mengamati lekukan.
● Pengukuran Cepat——Hasil dalam 2 detik.
● Tampilan LCD Besar——Menampilkan langsung hasil pengukuran, jumlah waktu, maksimum, minimal, rata-rata, dan penyimpangan.
● Pengoperasian yang Ramah——Beroperasi dengan baik setelah pelatihan singkat.
● Garansi yang Dijanjikan——Garansi 2 Tahun untuk unit utama (Tidak Termasuk Probe).
● Penyimpanan Massal——Simpan 1000 grup data pengukuran.
● Kalibrasi Sederhana——Simpan 20 grup data kalibrasi untuk dipanggil, tingkatkan efisiensi kalibrasi.
Spesifikasi:
| Komoditas |
Penguji Kekerasan Ultrasonik Manual |
| Model |
SU-300H |
| Kode# |
882-141H |
| Probe Opsional |
Probe Manual:10N,20N,49N,98N ;Probe Bermotor:3N,5N,8N,10N |
| Rentang Pengukuran (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Pengukuran
Akurasi(%)
|
Skala |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Skala Kekerasan |
Vickers (HV); Rockwell C(HRC); Rockwell A(HRA); Rockwell B(HRB);Brinell(HB) |
| LCD |
Layar Warna |
| Tampilan Data |
Gaya pembebanan, Waktu pengujian, Hasil pengujian, Rata-rata,
Maksimum, Minimum, Penyimpangan dan skala Konversi.
|
| Bahasa |
Cina, Inggris, Jerman, Portugis, Turki |
| Keluaran Data |
Terminal Hyper RS232/Printer Bluetooth |
| Cetak |
Bluetooth |
| Penyimpanan Data |
Untuk menyimpan 1000-grup data pengukuran dan 20-grup data kalibrasi |
| Input Kata |
Huruf dan angka |
| Lingkungan Kerja |
Suhu: -10°C hingga 50°C; Kelembaban :30%-80% R.H. |
| Tegangan Baterai |
Baterai lithium isi ulang; Tegangan :4.2V, 3200mAh |
| Tegangan Pengisi Daya |
AC220V/50Hz, 110V/60Hz |
| Dimensi dan Berat unit Utama |
Dimensi unit Utama :160 x 80 x 30mm (P x L x T); Probe Manual: Φ22×153mm; Berat (Tanpa Probe): 0.5Kg |
| Dimensi dan Berat Pengepakan |
Dimensi Pengepakan :320 x 430 x 155mm (P x L x T) ; Berat Pengepakan (Pengiriman Standar):4.3Kg |

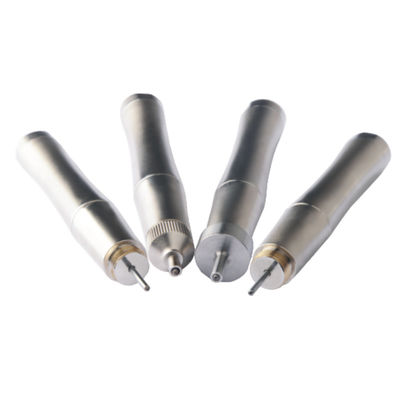

Probe Manual Penguji Kekerasan Ultrasonik
Fitur:
● Memperkenalkan teknologi sensor ultrasonik terbaru
● Dapatkan nilai kekerasan yang akurat tanpa perangkat tambahan
● Mendukung pengukuran cepat 360°
● Desain rekayasa manusia yang sangat baik mudah dipegang
● Dimensi dan berat probe yang sesuai mudah dikendalikan
● Pengukuran cepat dan akurat untuk tepi dan posisi tetap spesimen
● Lekukan mikro, Non-Destruktif untuk spesimen
Spesifikasi Probe Manual:
| Jenis Probe |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Kode# |
882-311 |
882-321 |
882-331 |
882-341 |
| Keterangan |
Opsional |
Standar |
Opsional |
Opsional |
| Gaya pembebanan |
10N |
20N |
50N |
98N |
| Diameter |
21mm |
21mm |
21mm |
21mm |
| Panjang |
154mm |
154mm |
154mm |
154mm |
| Diameter Batang Osilasi |
2.4mm |
2.4mm |
3mm |
3mm |
| Kekasaran permukaan pengukuran |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Berat minimal bahan uji |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Ketebalan minimal bahan uji |
2mm |
2mm |
2mm |
2mm |
Probe Bermotor Penguji Kekerasan Ultrasonik:
Fitur:
● Memperkenalkan teknologi sensor ultrasonik terbaru
● Dapatkan nilai kekerasan yang akurat tanpa perangkat tambahan
● Desain rekayasa manusia yang sangat baik mudah dipegang
● Pengukuran cepat dan akurat untuk tepi dan posisi tetap spesimen
● Lekukan mikro, tidak merusak spesimen
● Kontrol bermotor, pengukuran cepat satu tombol
● Hilangkan kesalahan guncangan tangan dengan probe manual, akurasi dan pengulangan yang lebih tinggi
● Lebih cocok untuk potongan tipis, kekerasan lapisan pelapis
Spesifikasi Probe Bermotor:
| Jenis Probe |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Kode# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Keterangan |
Opsional |
Opsional |
Opsional |
Opsional |
Opsional |
| Gaya pembebanan |
3N |
5N |
8N |
10N |
20N |
| Diameter |
46mm |
46mm |
46mm |
46mm |
46mm |
| Panjang |
200mm |
200mm |
200mm |
200mm |
200mm |
| Diameter Batang Osilasi |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Berat minimal bahan uji |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Ketebalan minimal bahan uji |
2mm |
2mm |
2mm |
2mm |
2mm |
Aplikasi Penguji Kekerasan Dynasonic Universal Portabel:
● Pengukuran kekerasan tepi flensa dan stamping akar roda gigi, cetakan, lembaran, gigi yang dikeraskan permukaan dan alur roda gigi, dan bagian tirus;
● Pengukuran kekerasan poros, pipa berdinding tipis dan wadah;
● Pengukuran kekerasan roda dan rotor turbin;
● Pengukuran kekerasan bilah pahat;
● Pengukuran kekerasan bagian pengelasan;
● Pengukuran kedalaman lubang tertentu, tanda cembung radian yang lebih besar, bidang tidak beraturan;
● Pengukuran kekerasan sebagian besar logam besi, logam non-ferro dan paduan lainnya dalam produksi industri.
