Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM

1 set
MOQ
Can be discussed
harga
Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kode#: 525-120G
Meja Kerja Marmer: (505*350) mm
Meja Kerja Kaca: (356*248) mm
Perjalanan X/Y Axis: (300*200) mm
Z Axis Travel: 200mm
Skala Linier X/Y: Resolusi: 0,5um
Akurasi Pengukuran: Sumbu XY: ≤3.0+L/200(um)
Keakuratan Ulang: 2um
Perangkat lunak pengukur: saya Mengukur
Dimensi: (744*643*1075) mm
Berat kotor/bersih: 275/208Kg
Menyoroti:

Mesin pengukur visi manual presisi tinggi

,

VMM Mesin Pengukuran Visi Manual

,

Mesin Pengukuran VMM Presisi Tinggi
Informasi dasar
Tempat asal: Jiangmen, Cina
Nama merek: Hoyamo
Sertifikasi: CE/ ROHS
Nomor model: VMS-3020A
Dokumen: D4 Sinowon VMS Series Manua...a1.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kayu lapis
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 100 set/bulan
Deskripsi Produk

Sistem Pengukuran Video Seri VMS-3020



Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM 0


Karakteristik Produk:



●  Menggunakan dasar dan kolom batu granit untuk memastikan stabilitas dan presisi mesin;

● Menggunakan batang yang dipoles tanpa gigi dan perangkat pengunci yang bergerak cepat untuk memastikan bahwa kesalahan balik meja berada dalam 2um;

● Menggunakan penggaris optik instrumen presisi tinggi dan meja kerja presisi untuk memastikan akurasi mesin berada dalam ≤3.0+L/200um;

● Menggunakan lensa zoom dan kamera digital warna resolusi tinggi untuk memastikan kualitas gambar yang jelas tanpa distorsi;

● Menggunakan pencahayaan dingin LED 4-cincin 8-area yang dikontrol program dan Pencahayaan Paralel LED Kontur serta modul penyesuaian cahaya cerdas bawaan, kecerahan area cahaya di 4-cincin 8-area dapat dikontrol secara bebas;

● Perangkat lunak pengukuran iMeasuring Vision meningkatkan kontrol kualitas ke tingkat baru;

● Probe kontak opsional dan perangkat lunak pengukuran tiga dimensi dapat digunakan untuk meningkatkan mesin ke mesin pengukur tiga dimensi kontak.

● Dapat ditingkatkan untuk menginstal modul fungsi fokus otomatis untuk mencapai pengukuran semi-otomatis yang akurat.​





Spesifikasi Teknis:



Komoditas Sistem Pengukuran Video Manual Seri VMS
mm 300x200x200
Meja Kerja Marmer (505*350)mm
Meja Kerja Kaca (356*248)mm
Perjalanan sumbu X/Y (300*200)mm
Perjalanan sumbu Z Panduan linier presisi tinggi, perjalanan efektif 200mm
Resolusi sumbu X/Y/Z 0.5um
Alas dan Tegak Granit Presisi Tinggi
Akurasi Pengukuran* Sumbu XY: ≤3.0+L/200(um)；Sumbu Z:≤5+L/200(um)
Akurasi Repart 2um
Sistem Pencahayaan (Penyesuaian Perangkat Lunak) Permukaan 4 cincin dan 8 zona pencahayaan dingin LED yang dapat disesuaikan tanpa batas
Pencahayaan Paralel LED Kontur
Cahaya Koaksial Opsional
Kamera Digital Kamera Digital Resolusi Tinggi 1/3"/1.3Mpixel
Lensa Zoom Lensa Zoom Resolusi Tinggi 6.5X;
Pembesaran Optik: 0.7X~4.5X kali; Pembesaran Video: 26X~172X (Monitor 21.5”)
Perangkat Lunak Pengukuran iMeasuring
Sistem Operasi Mendukung Sistem Operasi WIN 10/11-32/64
Bahasa Inggris, Cina Sederhana, Cina Tradisional, Versi bahasa lain opsional
Lingkungan Kerja Suhu 20℃±2℃, perubahan suhu <1℃/Jam; Kelembaban 30%~80%RH; Getaran <0.02g's, ≤15Hz.
Catu Daya AC220V/50Hz; 110V/60Hz
Dimensi (PxLxT) (744*643*1075)mm
Berat Kotor/Bersih 275/208Kg



Model dan Spesifikasi Sistem Pengukuran Video



mm Model mm Model mm Model mm Model
200x150x200 VMS-2015 250x150x200 VMS-2515 300x200x200 VMS-3020 400x300x200 VMS-4030
525-020H VMS-2015A 525-120E VMS-2515A 525-120F VMS-3020A 525-120G VMS-4030A
525-120H VMS-2015B 525-220E VMS-2515B 525-220F VMS-3020B 525-220G VMS-4030B
525-220H VMS-2015C 525-320E VMS-2515C 525-320F VMS-3020C 525-320G VMS-4030C
525-320H VMS-2015D 525-420E VMS-2515D 525-420F VMS-3020D 525-420G VMS-4030D





525-420HRuang Pengukuran Seri VMS dari Pengukuran Visi



Sistem:Perjalanan Kustom Maksimum Sumbu Z mm Model Kode# Perjalanan Sumbu X mm Perjalanan Sumbu Y mm Perjalanan Standar Sumbu Z mm Perjalanan Kustom Maksimum Sumbu Z
mm 100x100x100 VMS-1010 100 100 100 100
------ 150x100x100 VMS-1510 250 100 100 100
------ 200x150x200 VMS-2015 500 250 500 400
300 250x150x200 VMS-3020 525-020G 250 500 400
300 300x200x200 VMS-3020 400 500 500 200
400 400x300x200 VMS-4030 200 400 500 200
400 500x400x200 VMS-5040 600 200 500 200
400 600x500x200 VMS-6050 525-020K 600 500 200

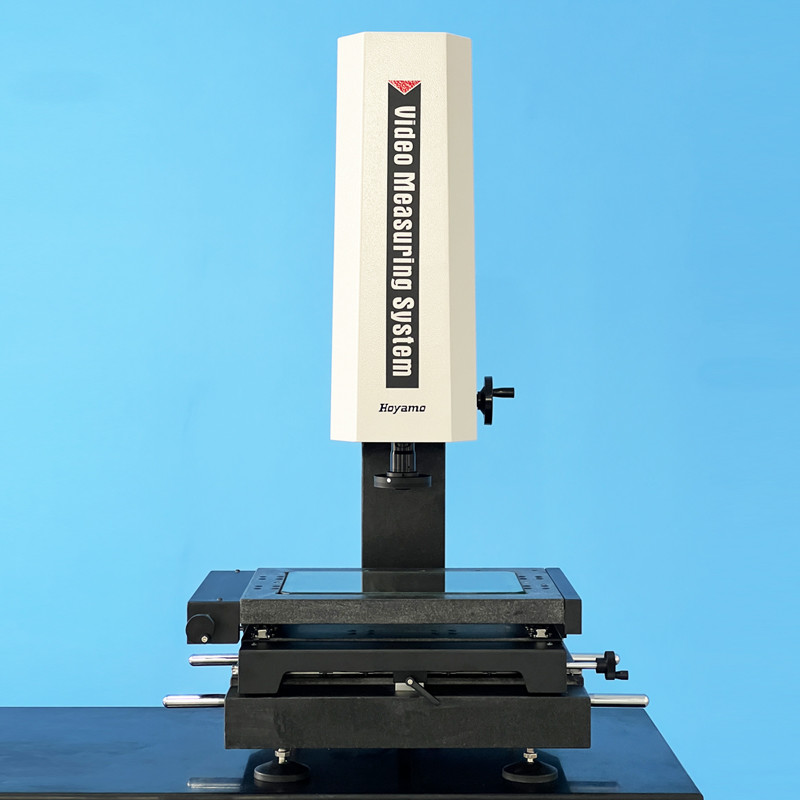

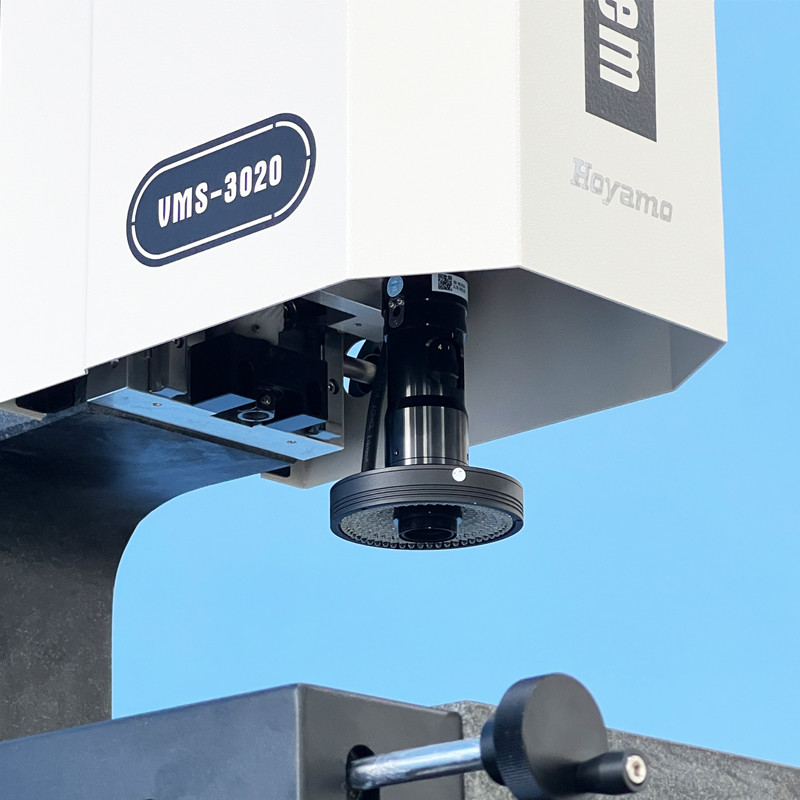

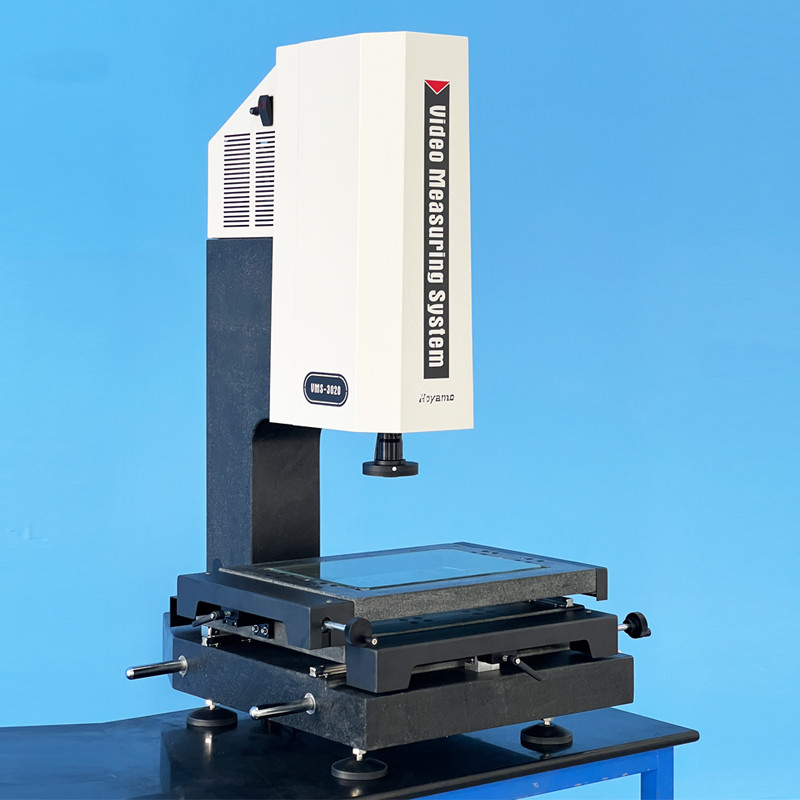

Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM 1Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM 2Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM 3

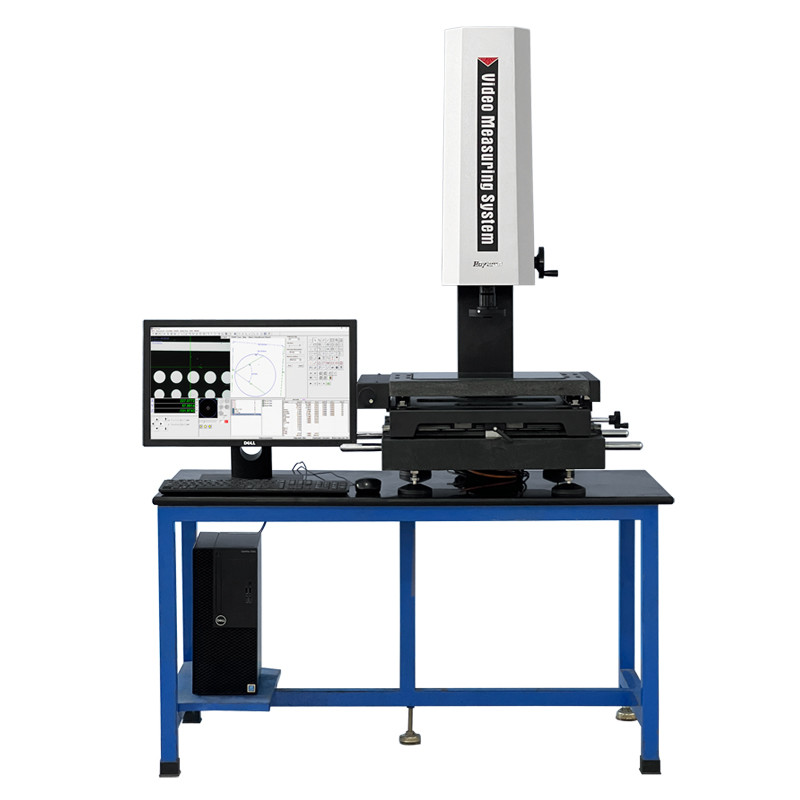

Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM 4



400

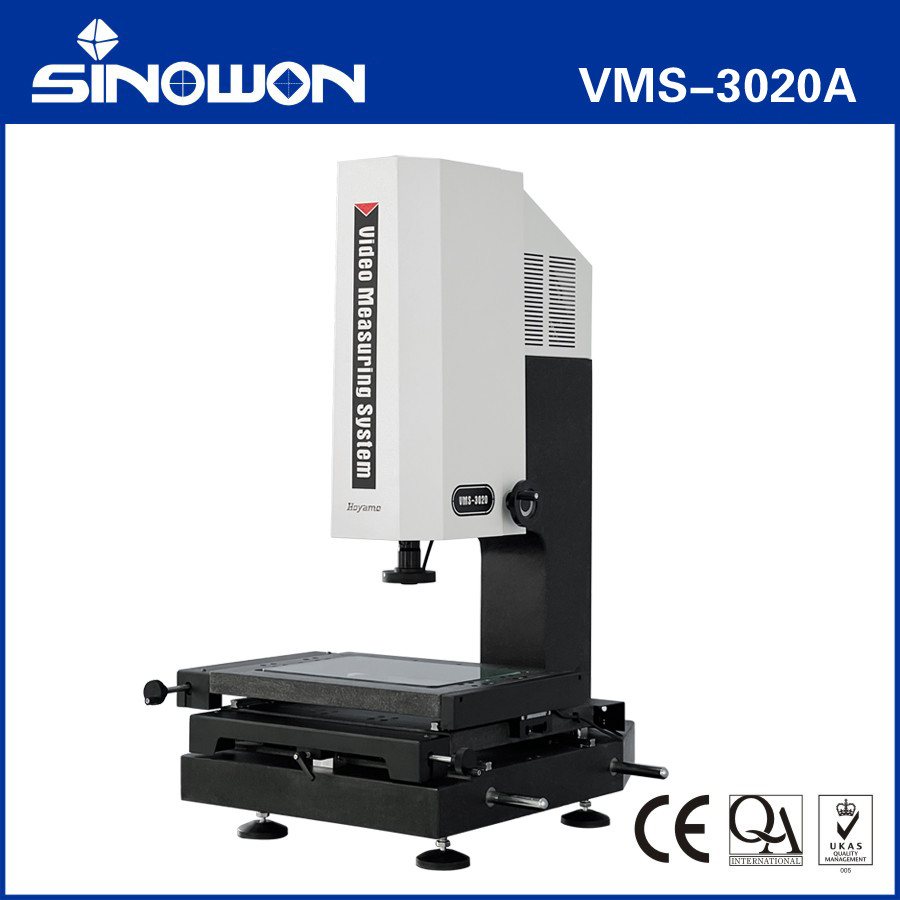

Mesin Pengukuran Visi Manual Presisi Tinggi Mesin Pengukuran VMM 5

Gambar Struktural:
