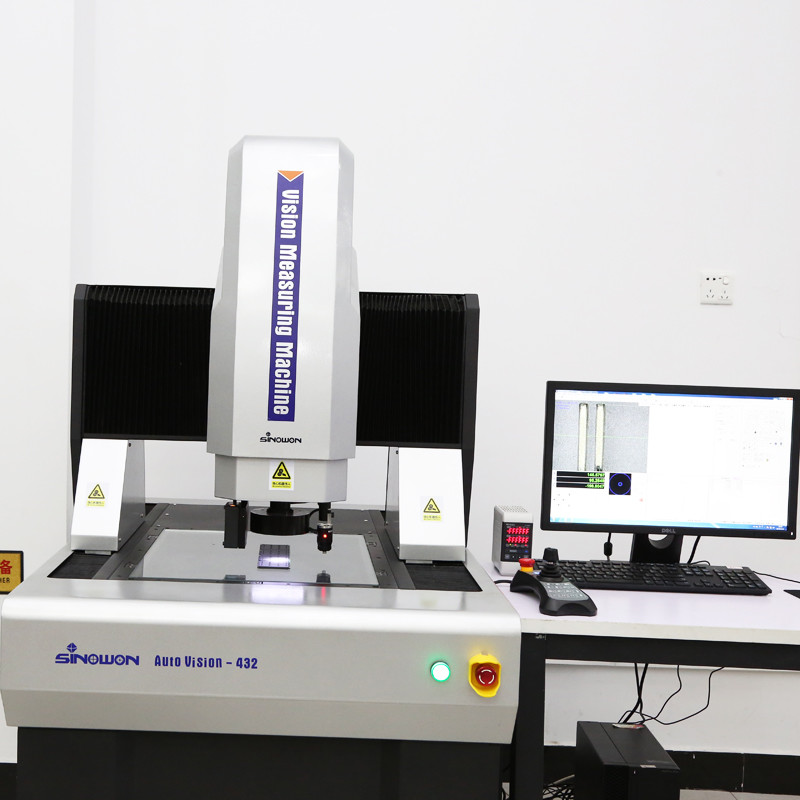

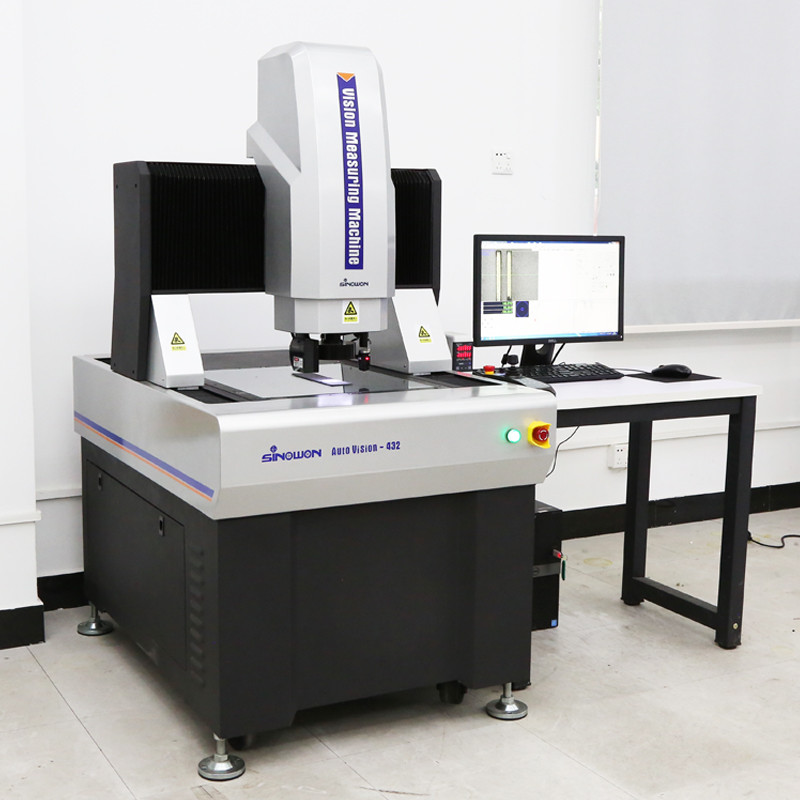

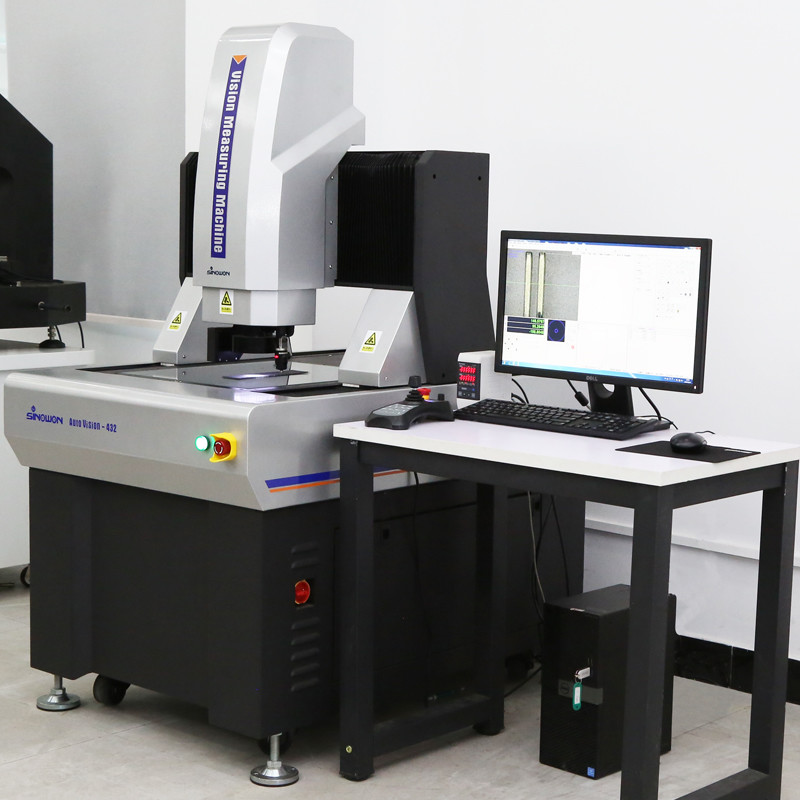

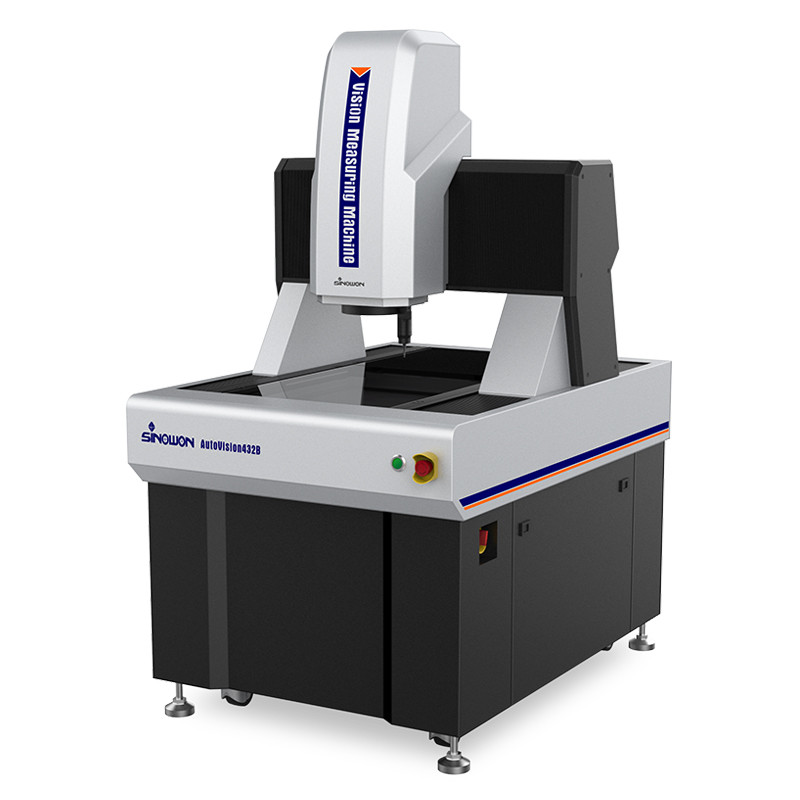

Name: Jembatan bergerak Mesin pengukuran visi otomatis presisi tinggi AutoVision432 Series
Brand: Hoyamo and Sinowon Inc
SKU: VisiOtomatis432B
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kode#: 523-280 jam

Perjalanan Sumbu X/Y: (400*300)mm

Perjalanan Sumbu Z: 200mm

Skala linier sumbu X/Y/Z: Resolusi: 0,1um

Akurasi Sumbu XY: ≤1,8+L/200(um)

Akurasi Sumbu Z: ≤4,0+L/200(um)

Pengulangan: 2um

Perangkat Lunak Pengukuran: saya Mengukur

Dimensi (LxDxT): (1195*832*1579)mm

Berat bersih: 650kg

Menyoroti:

Mesin Pengukuran Visi Otomatis Presisi Tinggi

Mesin Pengukur Penglihatan Otomatis Jembatan Bergerak

Informasi dasar

Tempat asal: Jiangmen, Cina

Nama merek: SINOWON

Sertifikasi: CE/ROHS

Nomor model: VisiOtomatis432B

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kayu lapis

Waktu pengiriman: 30 hari kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 100 set/bulan

Galeri

Jembatan bergerak Mesin pengukuran visi otomatis presisi tinggi AutoVision432 Series

Deskripsi Produk

Mesin Pengukur Visi Otomatis Jembatan Bergerak Presisi Tinggi Seri AutoVision432

Pendahuluan Produk:

AutoVision adalah instrumen pengukur gambar otomatis jembatan bergerak presisi tinggi yang dirancang untuk pengukuran presisi tinggi dan skala besar. Menggunakan struktur jembatan bergerak, mengukur benda kerja yang diam, menjamin presisi dan stabilitas pengukuran, cocok untuk industri elektronik, peralatan dan instrumen medis, pengukuran LCD dan dirgantara serta industri lainnya.

Karakteristik Produk:Struktur tipe jembatan bergerak, benda kerja yang diukur diperbaiki;l

Kontrol loop tertutup otomatis penuh CNC empat sumbu, pengukuran otomatis;l
Dasar dan pilar Marmer India, stabilitas yang baik;l
Skala linier RSF impor, resolusi 0,1um, sekrup bola gerinda dan motor servo AC dll. untuk memastikan presisi dan stabilitas sistem gerak;
Kamera warna HD impor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
Lensa zoom koaksial bermotor resolusi tinggi 8.3x, penggandaan yang akurat dan hanya diperlukan koreksi piksel satu kali;
Dengan pencahayaan permukaan 5-cincin LED 8-divisi yang dapat diprogram dan pencahayaan paralel LED kontur dan penyesuaian cahaya cerdas bawaan, secara otomatis dapat mengontrol kecerahan dalam 8-divisi;
Fungsi yang kuat dan perangkat lunak iMeasuring yang mudah dioperasikan untuk meningkatkan kontrol kualitas;
Modul Probe MCP dan Sensor Laser Opsional. Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Spesifikasi:

Komoditas

Visi Otomatis 2.5D		Model
Akurasi		1.8+L/200	400	500	600
(400*300)mm		(500*400)mm	(600*500)mm	(800*600)mm	Perjalanan Sumbu Z
200mm		Skala Linier Sumbu X/Y/Z
Resolusi Skala Linier Eropa: 0,1um		Mode Panduan
Panduan linier Presisi P-Class, panduan slider ganda jalur ganda		Mode Operasi
Pengontrol joystick, operasi Mouse, program deteksi otomatis		Akurasi*
Sumbu XY: ≤1.8+L/200(um)		Sumbu Z: ≤4.0+L/200(um)
		Keterulangan
2um		Pencahayaan
Sistem Kontur	Pencahayaan kontur paralel LED	Pencahayaan permukaan LED 5-cincin 8-divisi yang dapat disesuaikan tanpa batas 0~255
		Permukaan
	Sistem Video**
Kamera Warna Digital Definisi Tinggi 1/1.8"		Lensa Zoom Bermotor 8.3X Pembesaran Optik: 0.6X~5.0X; Pembesaran Video: 20X~170X (monitor 21”)
		Perangkat Lunak Pengukuran
iMeasuring		Sistem Operasi
Mendukung sistem operasi WIN10/11-32/64 bit		Bahasa
Inggris, Cina Sederhana, Cina tradisional, bahasa lain dapat ditambahkan		Lingkungan Kerja
Suhu 20℃±2℃, perubahan suhu		<1℃/Jam; kelembaban 30%~80%RH; getaran<0.02g's, ≤15HzCatu Daya
AC220V/50Hz; 110V/60Hz		Dimensi(PxLxT)
(11958321579)mm		(14639401591)mm	(156810401591)mm	(181811571590)mm	Ukuran Pengepakan(PxLxT)
(138011701910)mm		(169013002000)mm	(180014002000)mm	(230017002000)mm	Berat Bersih
650Kg		780Kg	1380Kg	2000Kg	Catatan:

L adalah panjang yang diukur(mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Pembesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandang(mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk(Contoh dengan AutoVision 432):

Kategori Produk

2.5D	3D	Komoditas	3D	Komoditas
Visi Otomatis 2.5D	Mesin Pengukur Model	Mesin Pengukur Laser-Scan & Visi Otomatis 2.5D	Multisensor Otomatis 3D	Mesin Pengukur Model
Akurasi	523-180H	523-280H	523-380H	523-480H
A	B	C	D	Signifikansi
Sensor Lensa Zoom Optik	Sensor Lensa Zoom dan Sensor Probe Kontak	Sensor Lensa Zoom dan Sensor Lazer	Sensor Lensa Zoom, Sensor Probe Kontak dan Sensor Lazer	Probe Kontak
Tanpa	Lazer Omron	Modul Lazer	Lazer Omron	Modul Lazer
Tanpa	Lazer Omron	Lazer Omron	Versi Perangkat Lunak	Versi Perangkat Lunak
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Model dan Spesifikasi Mesin Pengukur Visi Otomatis Jembatan Bergerak:

Model

Akurasi	AutoVision26162A	Akurasi	AutoVision26162A	Akurasi	AutoVision26162A	Akurasi	AutoVision26162A

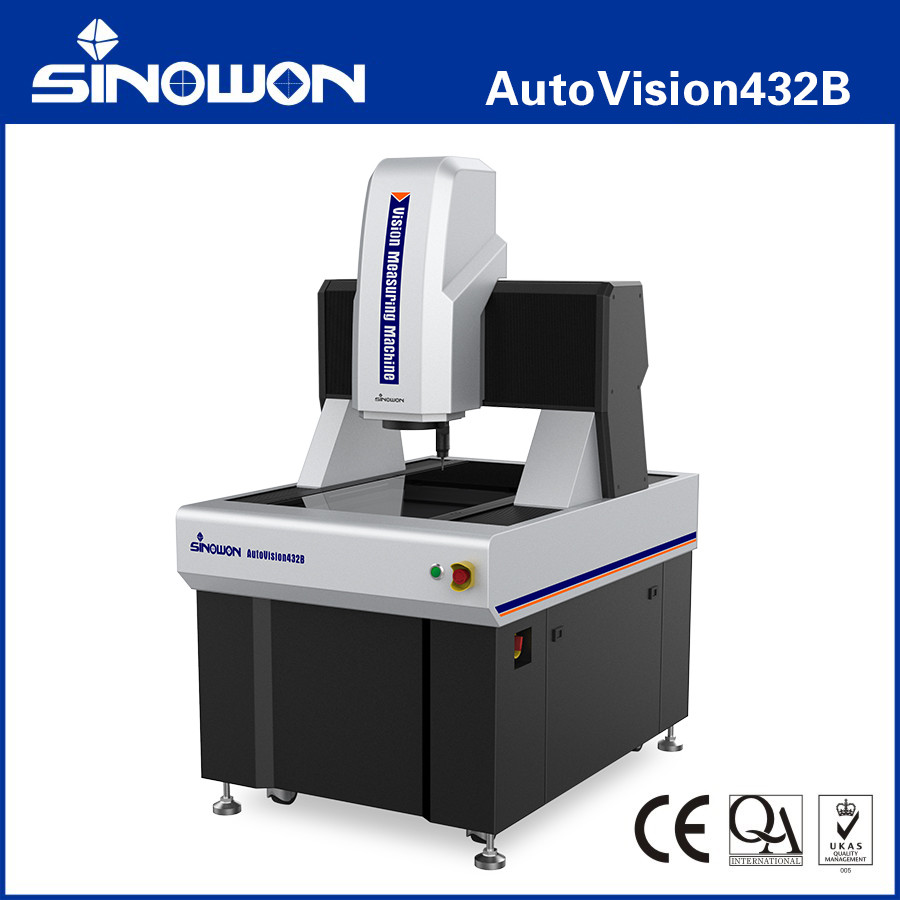

523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B

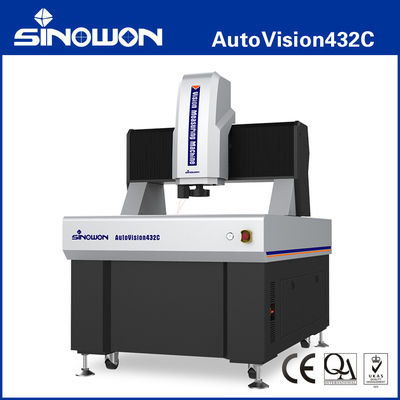

523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D

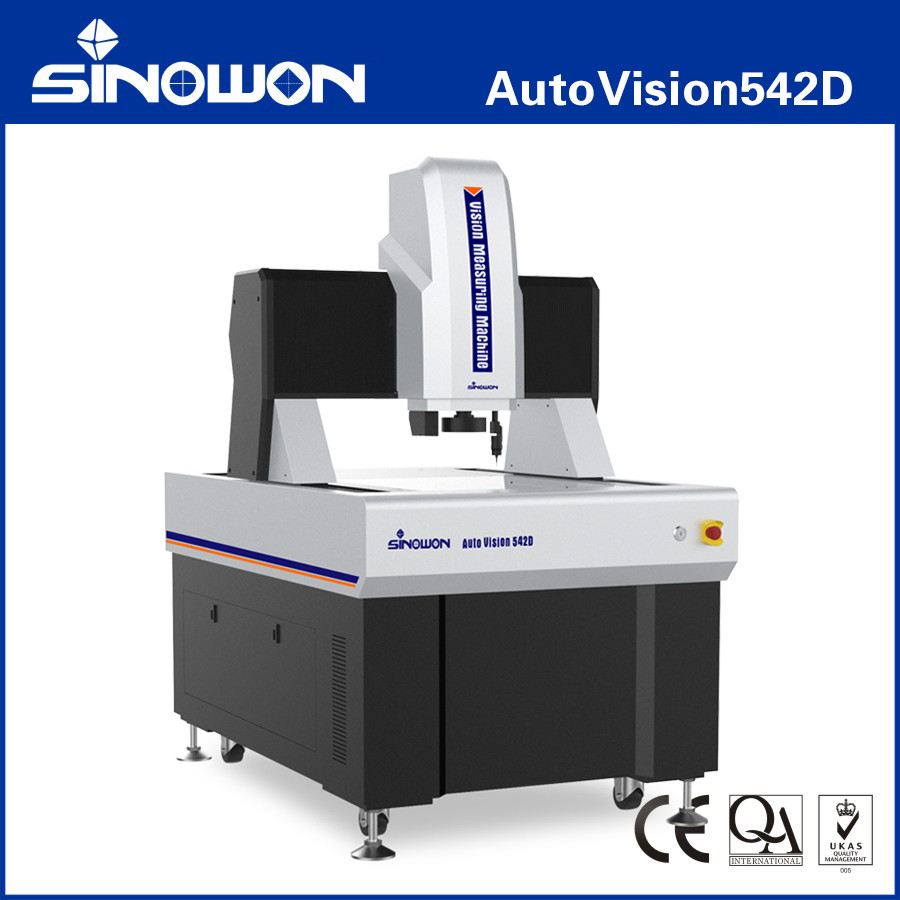

523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Model
Akurasi	AutoVision26162A	Akurasi	AutoVision26162A	Akurasi	AutoVision26162A	Akurasi	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Model
Akurasi	AutoVision26162A	Akurasi	AutoVision26162A	Akurasi	AutoVision26162A	Akurasi	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tabel Panduan Ruang Pengukuran Mesin Pengukur Visi Otomatis Jembatan Bergerak:

Perjalanan

Model	Akurasi	Perjalanan Sumbu X mm		Perjalanan Sumbu Y mm	Perjalanan Standar Sumbu Z mm	Sumbu Z Maksimum	Perjalanan Kustom mm E1x,y
Model	Akurasi	E1z	300X400X200	Perjalanan Sumbu Y mm	Perjalanan Standar Sumbu Z mm	Sumbu Z Maksimum	Perjalanan Kustom mm E1x,y
SinoVision342	1.2+L/200	3.0+L/200	5.0+L/200	1000X800X200	1800X1200X200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
SinoVision452	500			600	1000X800X200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
SinoVision562	600			800	600	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
AutoVision432	1.8+L/200	4.0+L/200	5.0+L/200	1800X1200X200	1000X800X200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
AutoVision542	400			1000X800X200	600	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
AutoVision652	500			600	800	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
AutoVision862	600			800	1000	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1000X800X200
AutoVision1082	2.0+L/200	5.0+L/200	1500	1000	1200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1800X1200X200
AutoVision12102	2.5+L/200	5.0+L/200	1500	1200	1800	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1800X1200X200
AutoVision15122	3.0+L/200	5.0+L/200	1500	1800	2000	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	1800X1200X200
AutoVision18122	3.5+L/200	5.0+L/200	1500	1800	200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
AutoVision20152	4.0+L/200	5.0+L/200	1500	2000	200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
AutoVision26162	1600	5.0+L/200	1500	2600	200	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.	Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
