Tester Kekerasan Ultrasonik Precision Solusi Pengukuran Tabung Baja Rantai

Tester Kekerasan Ultrasonik Precision Solusi Pengukuran Tabung Baja Rantai

I. UjiSspesimen danRPengukuran:

Bagian kerja: tabung baja tahan karat (Gambar 1).

Diameter produk: 10-20mm

Persyaratan kekerasan pengukuran 130 ~ 220HV

Persyaratan pengujian: pemeriksaan penuh online

Instrumen yang digunakan: penguji kekerasan ultrasonik SU-400M (sonde 3N bermotor)

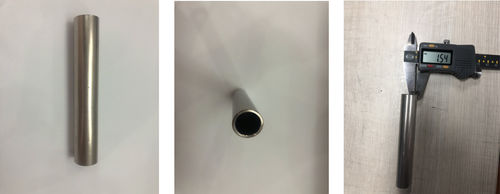

Gambar 1. Gambar fisik spesimen

II. Saat iniPAinPsalep:

1. Rockwell hardness tester, Brinell hardness tester, Vickers hardness tester, efisiensi pengukuran rendah.

2Penguji kekerasan Leeb portabel menggunakan prinsip dampak Leeb untuk mengukur kekerasan produk, yang memiliki persyaratan tinggi untuk ukuran dan berat benda kerja yang diukur,dan hanya dapat mengukur benda kerja ukuran besar dan menengah (persyaratan teoritis 5kg)Hal ini tidak dapat mengukur benda kerja berbentuk khusus, benda kerja kecil, benda kerja tipis (termasuk galvanisasi, lapisan semprotan, lapisan nitrida, dll.).tidak mungkin untuk menguji kekerasan krom gulungan dengan kekerasan Leeb.

Tester kekerasan ultrasonik Sinowon Precision mengadopsi kekuatan uji beban kecil,yang dapat melakukan inspeksi penuh kekerasan pipa stainless steel tanpa merusak benda kerja setelah kalibrasi, secara efektif memastikan kualitas produksi produk.

Pelanggan juga ingin menemukan metode pengukuran kekerasan yang efisien dan tidak merusak untuk pengukuran dan skrining yang cepat.

Solusi:

Berdasarkan titik nyeri pengukuran saat ini, kami memutuskan untuk menggunakan tes kekerasan ultrasonik untuk mengukur spesimen.

Karena waktu pengukuran tunggal penguji kekerasan ultrasonik adalah sekitar 6 detik/waktu, efisiensi meningkat 17 kali dibandingkan dengan penguji kekerasan Rockwell desktop.Dan diameter indentasi setelah pengukuran dengan tes kekerasan ultrasonik adalah 0.026mm, dan diameter indentasi setelah pengukuran dengan penguji kekerasan Rockwell adalah 0,484mm (lihat Gambar 2 untuk indentasi).Setelah penguji kekerasan ultrasonik digunakan,tidak mempengaruhi pemasangan dan penggunaan pengguna selanjutnya.

Gambar 2.Menggunakan mikroskop definisi tinggi Sinowon VM-500 untuk memperbesar 412 kali untuk mengamati perbandingan dari indentasi pengukuran kekerasan ultrasonik dan diameter indentasi pengukuran kekerasan Rockwell

IV. PerbandinganTadalahRdenganMkekerasannyaTester danUUltrasonikHkesengsaraanTEster.

Tester kekerasan Micro Vickers (kekuatan uji 300gf)

Ultrasonik penguji kekerasan SU-400M(kekuatan uji 300gf)

Catatan: Nilai yang ditandai dengan warna merah adalah nilai maksimum dan minimum dari sampel yang sama yang diukur 5 kali.

Gambar pengukuran lapangan penguji kekerasan Micro Vickers:

Gambar pengukuran lapangan penguji kekerasan ultrasonik:

V. Kesimpulan Uji:

Melalui analisis data di atas, kesimpulan berikut ditarik:

Penguji kekerasan ultrasonik mudah dioperasikan dan sangat dapat diandalkan, memungkinkan pengukuran kekerasan yang akurat.

Uji kekerasan ultrasonik memiliki karakteristik portabilitas, efisiensi tinggi, akurasi tinggi dan non-destruktif.Hal ini dapat memecahkan banyak masalah kekerasan workpiece yang tidak dapat diuji oleh desktop dan Leeb tester kekerasan, dan menyediakan metode pengujian kekerasan di tempat yang efisien untuk produksi industri modern.

Penggunaan tester kekerasan ultrasonik tidak hanya meningkatkan kontrol kualitas perusahaan, tetapi juga mengurangi kerugian perusahaan dan meningkatkan keuntungan perusahaan.
