Tester Kekerasan Ultrasonik Presisi Baterai Energi Baru Solusi Pengukuran Kekerasan Piece Roll

I. UjiSpesimen dan Rersyaratan:

Benda kerja: Rol potongan kutub baterai energi baru (Gbr. 1).

Diameter produk: 800mm

Ketebalan pelapisan krom: pelapisan 200μm

Kekasaran: Ra 0.006um

Lari keluar melingkar: 2um

Persyaratan pengukuran: Ukur kekerasan krom dari rol potongan kutub baterai

Instrumen yang digunakan: Penguji kekerasan rol SU-300M

Gbr. 1. Rol Potongan Kutub Baterai

II. Tantangan yang Dihadapi Klien:

1. Penguji kekerasan Rockwell, penguji kekerasan Brinell, penguji kekerasan Vickers, produk terlalu besar untuk diukur secara langsung. Perlu mengukur produk setelah dipotong, yang tidak efisien, dan produk hanya dapat dibuang setelah deteksi. Dalam praktiknya, metode pengujian ini tidak cocok untuk inspeksi batch.

2. Penguji kekerasan Leeb portabel menggunakan prinsip dampak Leeb untuk mengukur kekerasan produk, yang memiliki persyaratan tinggi untuk ukuran dan berat benda kerja yang diukur, dan hanya dapat mengukur benda kerja berukuran besar dan sedang (persyaratan teoretis 5kg). Tidak dapat mengukur benda kerja berbentuk khusus, benda kerja kecil, benda kerja tipis (termasuk pelapisan listrik, lapisan semprot, lapisan nitrida, dll.). Oleh karena itu, tidak mungkin untuk menguji kekerasan krom rol dengan kekerasan Leeb.

Manajer kualitas pelanggan menghadapi tantangan karena kurangnya peralatan pengujian untuk mengontrol kekerasan krom rol dan ingin menemukan solusi pengukuran kekerasan yang efisien dan non-destruktif.

III. Solusi:

Berdasarkan tantangan pelanggan saat ini, kami memutuskan untuk menggunakan penguji kekerasan ultrasonik untuk mengukur spesimen.

Waktu pengukuran tunggal penguji kekerasan ultrasonik adalah sekitar 4 detik/waktu, yang lebih dari 17 kali lebih tinggi daripada efisiensi pengukuran penguji kekerasan Rockwell desktop dan lebih dari 40 kali lebih tinggi daripada efisiensi pengukuran penguji kekerasan Vickers desktop.

Diameter lekukan setelah pengukuran oleh penguji kekerasan ultrasonik adalah 0,026mm. Diameter lekukan setelah pengukuran oleh penguji kekerasan Rockwell adalah 0,484 mm (lihat Gambar 2 untuk lekukan). Setelah mengukur dengan penguji kekerasan ultrasonik, itu tidak akan memengaruhi perakitan dan penggunaan pengguna selanjutnya.

Penguji kekerasan ultrasonik Sinowon Precision mengadopsi gaya uji beban kecil, yang dapat mengukur kekerasan krom rol potongan kutub baterai dalam batch tanpa merusak benda kerja setelah kalibrasi, sehingga secara efektif memastikan kualitas produksi produk.

Gambar 2. Menggunakan mikroskop definisi tinggi Sinowon VM-500 untuk memperbesar 412 kali untuk mengamati perbandingan lekukan pengukuran kekerasan ultrasonik dan diameter lekukan pengukuran kekerasan Rockwell

IV. UjiRasil.

Statistik dan analisis data yang diukur oleh penguji kekerasan ultrasonik pada sampel rol.

Catatan: Nilai yang ditandai dengan warna merah adalah nilai maksimum dan minimum dari spesimen yang sama yang diukur 6 kali.

Waktu pengujian sekitar 4 detik, lihat video pengujian untuk detailnya.

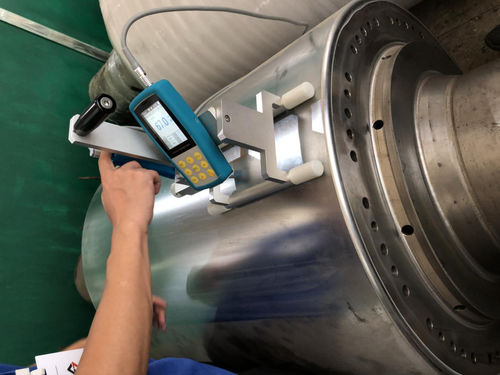

V. UjiGambar

VI. UjiKesimpulan:

Melalui analisis data di atas, kesimpulan berikut ditarik:

Penguji kekerasan ultrasonik mudah dioperasikan, memiliki stabilitas tinggi, dan hanya perlu menyiapkan sampel perlakuan permukaan dari bahan yang sama dengan produk yang diuji, yang dapat mencapai pengukuran kekerasan yang akurat.

Penguji kekerasan ultrasonik memiliki keunggulan kecepatan cepat, portabilitas, presisi tinggi, dll., yang dapat memecahkan banyak benda kerja yang tidak beraturan, besar, dan benda kerja yang tidak dapat diuji oleh penguji kekerasan desktop. Ini dapat digunakan untuk inspeksi kekerasan di tempat dari sejumlah besar benda kerja jadi, dan tidak perlu khawatir tentang masalah pembuangan produk setelah pengujian kekerasan.

Penguji kekerasan ultrasonik menggunakan gaya uji beban kecil untuk mengukur benda kerja yang lebih tipis yang tidak dapat diukur oleh penguji kekerasan Leeb, seperti pelat tipis, pipa berdinding tipis, lapisan pelapisan listrik, lapisan semprot, permukaan nitridasi, permukaan karburasi, dan kekerasan permukaan lainnya. Tidak ada lekukan yang terlihat yang tertinggal di permukaan benda kerja setelah pengujian. Oleh karena itu, sangat ideal untuk pengguna kelas atas yang tidak memerlukan kerusakan pada permukaan produk, dan dapat melakukan pengukuran kekerasan tanpa merusak produk jadi.

Dengan perangkat lunak pemrosesan data SPC, ia mendukung data online dan data historis untuk menerima statistik, data pengukuran visual, tampilan ikon intuitif, dapat mengatur batas atas dan bawah, menyoroti anomali, mendukung penyimpanan dan ekspor laporan, dan data pengujian dapat dilacak.

Penguji kekerasan ultrasonik seri SU-300 Sinowon Precision menyediakan solusi pengujian kekerasan di tempat yang efisien untuk produksi industri modern. Sambil meningkatkan kontrol kualitas perusahaan, ia mengurangi kerugian perusahaan dan meningkatkan keuntungan perusahaan.

Parameter berikut dapat diukur oleh [penguji kekerasan ultrasonik bermotor SU-300M dengan braket khusus untuk rol probe bermotor]:

1. Penilaian kualitas material: pengukuran kekerasan dapat membantu mengevaluasi kualitas material rol. Kekerasan tinggi umumnya menunjukkan bahwa material lebih keras, dengan ketahanan aus dan daya tahan yang lebih baik.

2. Evaluasi kinerja rol: Dengan mengukur kekerasan rol, karakteristik kinerjanya dapat dievaluasi, seperti kemampuannya untuk menahan tekanan tinggi dan beban berat. Semakin tinggi kekerasannya, semakin banyak rol yang umumnya mampu menahan tekanan dan beban yang lebih besar.

3. Inspeksi kualitas pelapisan krom: Pelapisan krom adalah lapisan pelindung yang umum digunakan, yang dapat memberikan ketahanan aus dan ketahanan korosi pada permukaan rol. Dengan mengukur kekerasan pelapisan krom, kualitas dan ketebalannya dapat dievaluasi untuk memastikan bahwa ia memiliki sifat pelindung yang memadai.

4. Kontrol kualitas: Pengukuran kekerasan adalah bagian penting dari kontrol kualitas, yang dapat digunakan untuk memastikan konsistensi dan standarisasi dalam proses pembuatan rol. Dengan mengukur kekerasan secara teratur, setiap rol yang tidak sesuai dapat dideteksi dan tindakan yang tepat dapat diambil untuk memperbaikinya atau menggantinya
