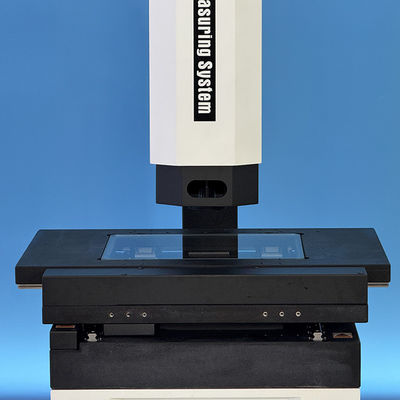

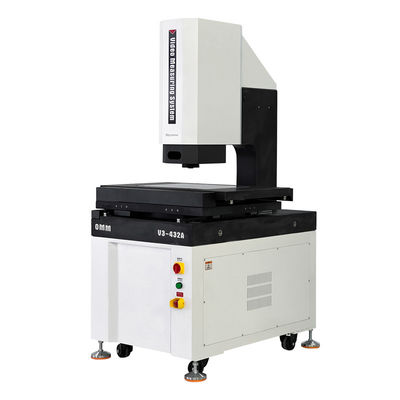

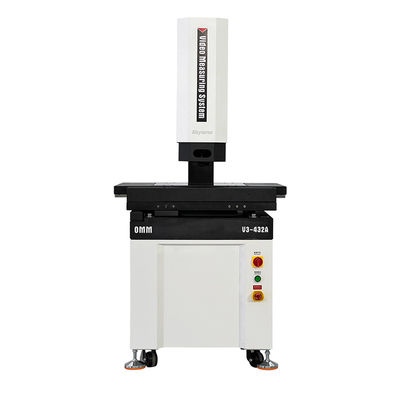

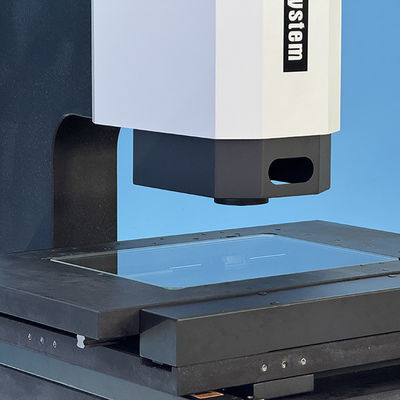

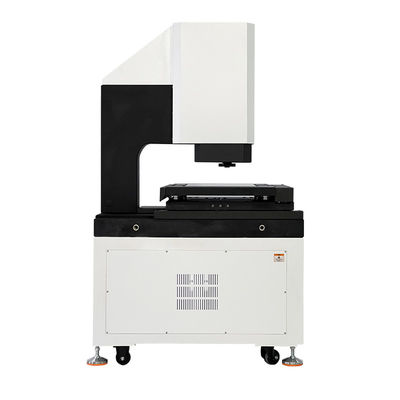

Sistem Pengukuran Video Otomatis V3Seri
Karakteristik Produk:
1. XYZ 3-sumbu CNC kontrol presisi otomatis, penentuan posisi yang tepat;
2. dasar granit dan kolom diadopsi, stabilitas yang baik;
3. presisi garis panduan rel, sekrup bola dan servo motor memastikan akurasi dan stabilitas sistem gerak;
4Resolusi 0,5μm dan garis garis presisi tinggi memastikan stabilitas dan keandalan akurasi pengukuran sistem;
5. Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
6. 6.5X Zoom745 lensa zoom optik definisi tinggi, zoom yang akurat, koreksi piksel satu kali;

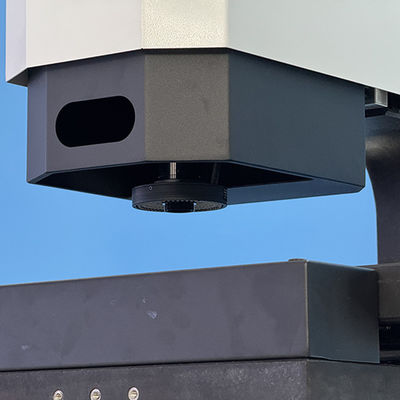

7. Sumber cahaya permukaan LED 5 cincin, 8 zona dan 40 saluran yang dikendalikan oleh program dan sistem sumber cahaya kontur LED paralel, secara cerdas mewujudkan tingkat kecerahan 256 tingkat;
8Perangkat lunak pengukuran gambar otomatis yang kuat dan mudah dioperasikan.
Spesifikasi:
| Komoditi |
Sistem pengukuran video otomatis V3Seri |
| model |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| Perjalanan sumbu X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy ((um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z titik tunggal
Keakuratan (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Perjalanan sumbu Z (mm) |
200 (opsional peningkatan ke 300mm/400mm) |
| Resolusi Skala |
Ruler grating kaca presisi tinggi dengan resolusi 0.5um. |
| Bahan meja kerja |
Granit |
| Modus penuntun |
Kereta panduan linier presisi kelas P |
| Jenis drive |
AC servo motor/DC servo motor + roller lead screw |
| Mode Operasi |
Remote control handle, operasi mouse, pemrograman deteksi otomatis |
|
Pencahayaan
Sistem
|
Kontur |
Lampu Kontur Paralel LED |
| Permukaan |
0~255 Lampu permukaan LED 8 divisi yang dapat disesuaikan tanpa langkah |
| Koaksial |
Lampu LED titik terang tinggi opsional |
| Sistem video |
Kamera Digital Resolusi Tinggi |
| Zoom745 lensa zoom manual dengan pembesaran optik 0,7X ~ 4,5X dan pembesaran video 28X ~ 180X. |
| Perangkat lunak pengukuran |
Vismeasoft |
| Sistem operasi |
Mendukung sistem operasi WIN10/11-32/64 bit. |
| Bahasa |
Bahasa Inggris, Cina Sederhana, Cina Tradisional, versi bahasa lainnya dapat ditambahkan. |
| Lingkungan kerja |
Suhu adalah 20°C 2°C, dan perubahan suhu kurang dari 1°C/jam; Kelembaban 30% ~ 80% RH; Getaran < 0.02g, ≤15Hz. |
| Sumber Daya |
220V/50Hz/10A |
| Mesin bantalan |
0~30Kg (kapasitas bantalan akhir: 50Kg) |
| Dimensi (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Berat bersih (Kg) |
396 |
466 |
560 |
796 |
| Konfigurasi opsional |
Lensa umpan balik elektronik, lensa zoom listrik, probe kontak, spektrum titik cahaya putih, kamera 3D, remote control Bluetooth nirkabel. |
Catatan:
L mewakili panjang pengukuran, dalam milimeter, dan akurasi pengukuran fokus optik sumbu Z memiliki korelasi yang besar dengan kekasaran permukaan benda kerja yang akan diukur.Semakin rendah nilai kasar Rz, semakin baik akurasi fokus berulang, dan sebaliknya.
Video pembesaran adalah perkiraan dan tergantung pada ukuran dan resolusi monitor.
Lensa lensa zoom seri Zoom745 dapat dilengkapi dengan pembesar 0,5X dan pembesar 2X sesuai kebutuhan.
Deskripsi Model Konfigurasi Produk(Contoh dengan V3-322):
| Kategori produk |
2.5D |
3D |
2.5D |
3D |
| Komoditi |
2.5D otomatis
Sistem Pengukuran Video
|
3D otomatis
Sistem Pengukuran Kontak & Video
|
2.5D otomatis
Sistem Pengukuran Laser-Scan & Video
|
3D otomatis
Multisensor
Mesin pengukur
|
| Model |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| Jenis |
A |
B |
C |
D |
| Makna |
Optical Zoom-lens
Sensor
|
Sensor lensa zoom dan
Sensor Sonde Kontak
|
Sensor lensa zoom dan
Sensor laser
|
Sensor lensa zoom, kontak
Sensor probe dan sensor laser
|
| Probe kontak |
tanpa |
MCP-Kit1 |
tanpa |
MCP-Kit1 |
| Sensor laser |
tanpa |
tanpa |
WCS40416 |
WCS40416 |
V3Model dan Spesifikasi Sistem Pengukuran Video Otomatis:
| Model |
Kode |
Model |
Kode |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| Model |
Kode |
Model |
Kode |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3Sistem Pengukuran Video Otomatis:
| Perjalanan |
Model |
Keakuratan |
sumbu XPerjalanan mm |
Y Axis Perjalanan mm |
Z Axis Perjalanan mm |
sumbu Z Perjalanan yang disesuaikan mm |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
SIG juga memiliki kamera jembatan portabel gantry, dengan jarak perjalanan 2000x3000x400mm, dan jarak perjalanan dan spesifikasi lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Perkenalan Perangkat Lunak:
Perangkat lunak pengukuran gambar otomatis VIMSOFT: antarmuka yang intuitif dan fungsi yang kuat membantu tugas pengukuran yang efisien.
1.Antarmuka yang ramah pengguna
Tata letak sederhana: antarmuka utama menyajikan fungsi inti dengan tombol, yang dapat diakses dengan satu klik. Pengguna dapat menyelesaikan sebagian besar operasi pengukuran dengan mengklik dan menyeret.
2.Kemampuan pengukuran geometris lanjutan
l Pengukuran faktor total:
l Mendukung elemen 2D/3D: titik, garis, busur, lingkaran, persegi panjang, elips, jalan kunci (fitur lingkaran panjang), kurva pembukaan dan penutupan, bidang, silinder, kerucut, bola, dll.
l Dengan probe sumbu Z atau sensor perpindahan laser, elemen tiga dimensi (seperti permukaan melengkung spasial) dapat diukur,dan koordinat/panjang/area/volume dapat dihitung langsung setelah deteksi tepi.
l Deteksi tepi presisi:
l Penangkapan tepi lemah, arah pencarian yang dapat disesuaikan, penyaringan bising / tepi rusak
l Fokus otomatis dan pengukuran ketinggian;
l Dengan cerdas menentukan bidang fokus yang terbaik dan mewujudkan pengukuran ketinggian / datar.
3.Solusi yang efisien dari benda kerja batch kompleks
l Pengukuran array:
l Array elemen: Setelah mengukur elemen tunggal, semua fitur yang sama jaraknya secara otomatis dihasilkan dengan menerjemahkan array.
l Array workpiece: secara otomatis memproses seluruh batch setelah mengukur satu bagian (mendukung mode tunggal / multi-fitur)
Integrasi CAD:
l Dapat diukur secara otomatis dengan mengimpor gambar CAD tanpa pengambilan sampel manual (terutama cocok untuk bagian yang kompleks/bentuk khusus).
l Navigasi perbandingan:
l Mempersiapkan garis referensi/sudut/lingkaran untuk perbandingan real-time.
l Navigasi peta: menyusun gambar piksel/scan untuk menemukan benda kerja yang besar atau multi-fitur dengan akurat.
4.Program pengguna yang fleksibel
l Proses otomatis:
l Menurut operasi pengguna, urutan pengukuran dihasilkan dan pelaksanaan program dikendalikan.
l Anda dapat mengedit urutan langkah, memasukkan atau menghapus operasi, dan menyesuaikan alur kerja.
l Optimasi batch:
l Ulangi tugas untuk deteksi tepi tunggal untuk meminimalkan operasi redundant.
5.Analisis toleransi bentuk dan posisi
l Dukungan GD & T ukuran penuh:
l Menghitung lurus, bulat, rata, silinder, profil, posisi, paralelisme, vertikal, konsentrisitas, dll.
l Menandai secara otomatis hasil NG, dan menemukan penyimpangan melalui grafik visual.
6.Pelaporan dan ekspor data
l Laporan khusus:
l Ekspor format Excel/Word/TXT (mendukung kustomisasi template Excel)
l Output yang kompatibel dengan CAD:
l Membuat file DXF/IGS untuk reverse engineering.
7.Integrasi multi-perangkat
l Sambungan diperpanjang:
l Kompatibel dengan probe, sensor laser, sensor cahaya putih, lengan mekanis dan peralatan lainnya untuk meningkatkan akurasi pengukuran tiga dimensi.
