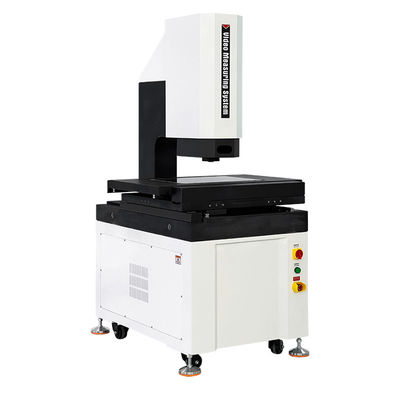

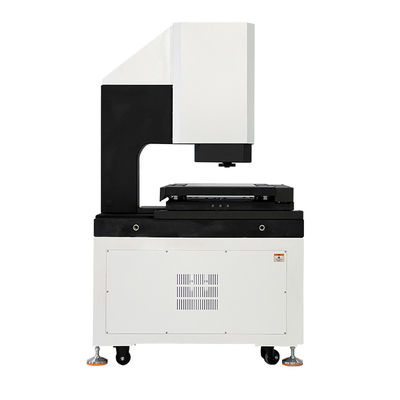

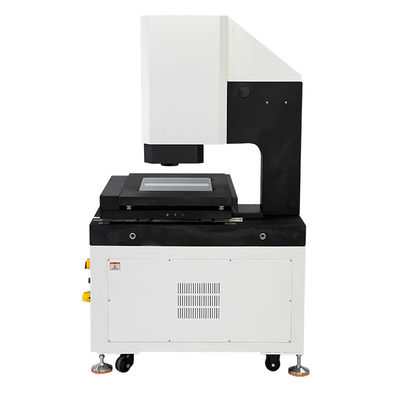

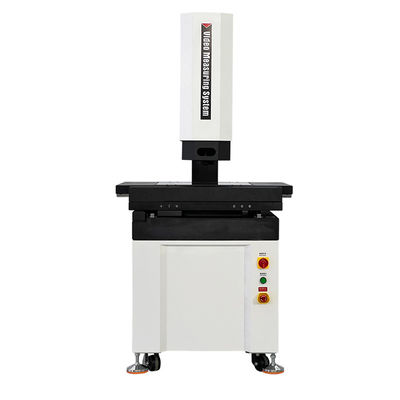

Sistem Pengukuran Video 2D / 3D Otomatis untuk Perangkat Medis Komponen Aerospace Seri V3

Sistem Pengukuran Video Otomatis V3 Seri

Karakteristik Produk:

1. Kontrol presisi otomatis CNC 3-sumbu XYZ, penentuan posisi yang tepat;

2. Basis dan kolom granit diadopsi, stabilitas yang baik;

3. Rel pemandu linier presisi, sekrup bola, dan motor servo memastikan akurasi dan stabilitas sistem gerakan;

4. Resolusi 0,5μm dan penggaris kisi presisi tinggi memastikan stabilitas dan keandalan akurasi pengukuran sistem;

5. Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;

6. Lensa zoom optik definisi tinggi 6.5X Zoom745, zoom yang akurat, koreksi piksel satu kali;

7. Sistem sumber cahaya permukaan LED 5-cincin, 8-zona, dan 40-saluran yang dikontrol program dan sistem sumber cahaya kontur LED paralel, secara cerdas mewujudkan tingkat kecerahan 256-level;

8. Perangkat lunak pengukuran gambar otomatis kuat dan mudah dioperasikan.

Spesifikasi:

Keterangan:

L mewakili panjang pengukuran, dalam milimeter, dan akurasi pengukuran fokus optik sumbu Z memiliki korelasi yang besar dengan kekasaran permukaan benda kerja yang akan diukur. Semakin rendah nilai kekasaran Rz, semakin baik akurasi pemfokusan berulang, dan sebaliknya.

Pembesaran video bersifat perkiraan dan bergantung pada ukuran dan resolusi monitor.

Lensa objektif zoom seri Zoom745 dapat dilengkapi dengan pembesar 0.5X dan pembesar 2X sesuai kebutuhan.

Deskripsi Model Konfigurasi Produk(Contoh dengan V3-322):

V3 Model dan Spesifikasi Sistem Pengukuran Video Otomatis:

V3 Tabel Panduan Perjalanan Sistem Pengukuran Video Otomatis:

SIG juga memiliki kamera jembatan bergerak gantry, dengan jarak tempuh 2000x3000x400mm, dan jarak tempuh serta spesifikasi lainnya dapat disesuaikan sesuai kebutuhan pelanggan.

Pengantar Perangkat Lunak:

Perangkat lunak pengukuran gambar otomatis VIMSOFT: antarmuka intuitif dan fungsi yang kuat membantu tugas pengukuran yang efisien.

1. Antarmuka yang mudah digunakan

Tata letak sederhana: antarmuka utama menyajikan fungsi inti dengan tombol, yang dapat dijangkau dengan satu klik. Pengguna dapat menyelesaikan sebagian besar operasi pengukuran dengan mengklik dan menyeret.

2. Kemampuan pengukuran geometris tingkat lanjut

l Pengukuran faktor total:

l Mendukung elemen 2D/3D: titik, garis, busur, lingkaran, persegi panjang, elips, alur pasak (fitur lingkaran panjang), kurva pembukaan dan penutupan, bidang, silinder, kerucut, bola, dll.

l Dengan probe sumbu-Z atau sensor perpindahan laser, elemen tiga dimensi (seperti permukaan melengkung spasial) dapat diukur, dan koordinat/panjang/luas/volume dapat dihitung langsung setelah deteksi tepi.

l Deteksi tepi presisi:

l Pengambilan tepi lemah, arah pencarian yang dapat disesuaikan, penyaringan tepi yang rusak/bising

l Fokus otomatis dan pengukuran tinggi;

l Secara cerdas menentukan bidang fokus terbaik dan mewujudkan pengukuran tinggi/kerataan.

3. Solusi efisien dari benda kerja batch-kompleks

l Pengukuran array:

l Array elemen: Setelah mengukur satu elemen, semua fitur yang berjarak sama secara otomatis dihasilkan dengan menerjemahkan array.

l Array benda kerja: secara otomatis memproses seluruh batch setelah mengukur satu bagian (mendukung mode fixture tunggal/multi)

l Integrasi CAD:

l Itu dapat diukur secara otomatis dengan mengimpor gambar CAD tanpa pengambilan sampel manual (terutama cocok untuk bagian yang kompleks/berbentuk khusus).

l Navigasi perbandingan:

l Garis/sudut/lingkaran referensi yang telah ditetapkan untuk perbandingan waktu nyata.

l Navigasi peta: menjahit gambar yang dipindai/piksel untuk menemukan benda kerja yang besar atau multi-fitur secara akurat.

4. Program pengguna yang fleksibel

l Proses otomatis:

l Sesuai dengan operasi pengguna, urutan pengukuran dihasilkan dan eksekusi program dikendalikan.

l Anda dapat mengedit urutan langkah, menyisipkan atau menghapus operasi, dan menyesuaikan alur kerja.

l Optimasi batch:

l Ulangi tugas untuk deteksi tepi tunggal untuk meminimalkan operasi yang berlebihan.

5. Analisis toleransi bentuk dan posisi

l Dukungan GD&T ukuran penuh:

l Hitung kelurusan, kerataan, kerataan, silindrisitas, profil, posisi, paralelisme, vertikalitas, konsentrisitas, dll.

l Secara otomatis menandai hasil NG, dan menemukan penyimpangan melalui bagan visual.

6. Pelaporan dan ekspor data

l Laporan yang disesuaikan:

l Ekspor format Excel/Word/TXT (dukungan kustomisasi template Excel)

l Output yang kompatibel dengan CAD:

l Hasilkan file DXF/IGS untuk rekayasa balik.

7. Integrasi multi-perangkat

l Koneksi yang diperluas:

l Kompatibel dengan probe, sensor laser, sensor cahaya putih, lengan mekanik, dan peralatan lainnya untuk meningkatkan akurasi pengukuran tiga dimensi.
