Peralatan pengujian kekerasan Makro Vickers

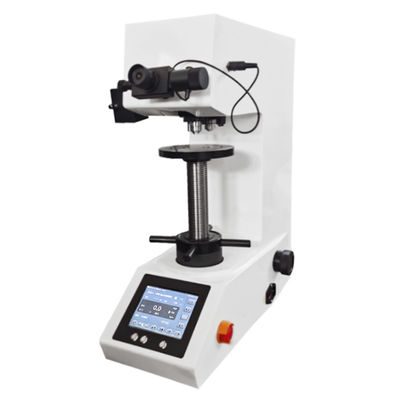

Penguji Kekerasan MacroVickers Otomatis AutoVicky ZHV-WH5010

Metode Vickers didasarkan pada sistem pengukuran optik, yang menentukan rentang beban ringan menggunakan indentor berlian untuk membuat lekukan yang diukur dan diubah menjadi nilai kekerasan. Sangat berguna untuk pengujian pada berbagai jenis material, tetapi sampel uji harus dipoles untuk memungkinkan pengukuran ukuran kesan. Berlian berbentuk piramida alas persegi digunakan untuk pengujian dalam skala Vickers. Biasanya bebannya sangat ringan, mulai dari 10gm hingga 1Kgf, meskipun beban "Makro" Vickers dapat mencapai hingga 50 Kg atau lebih.

Pengantar:

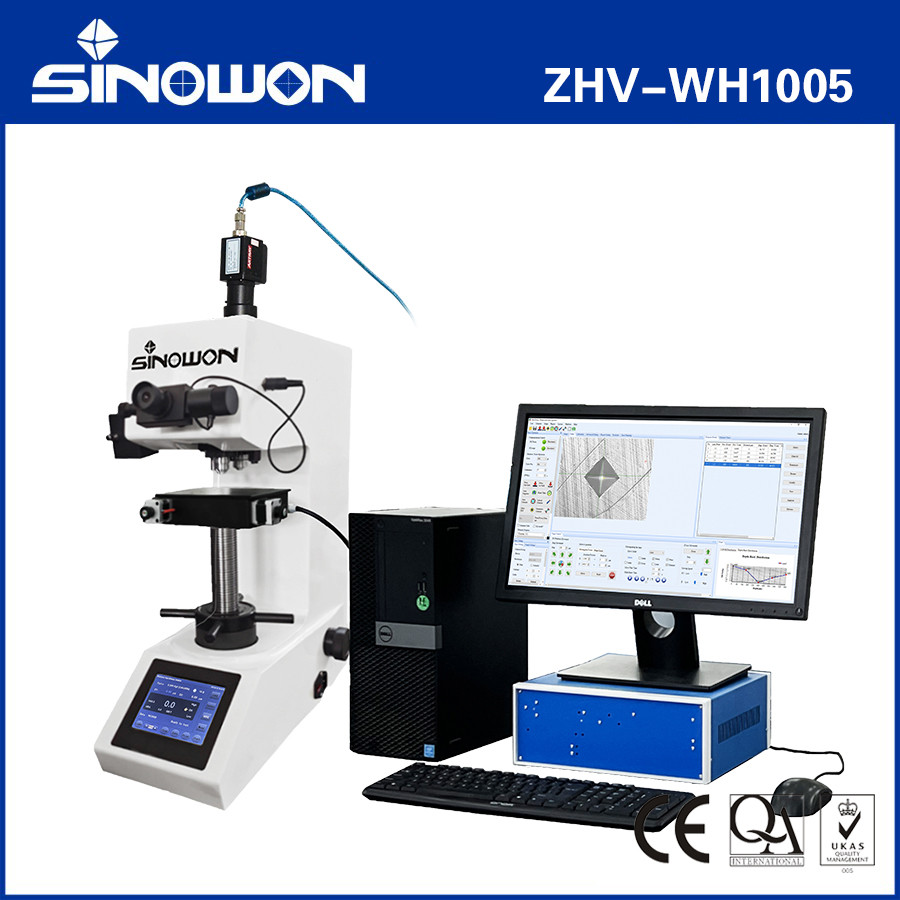

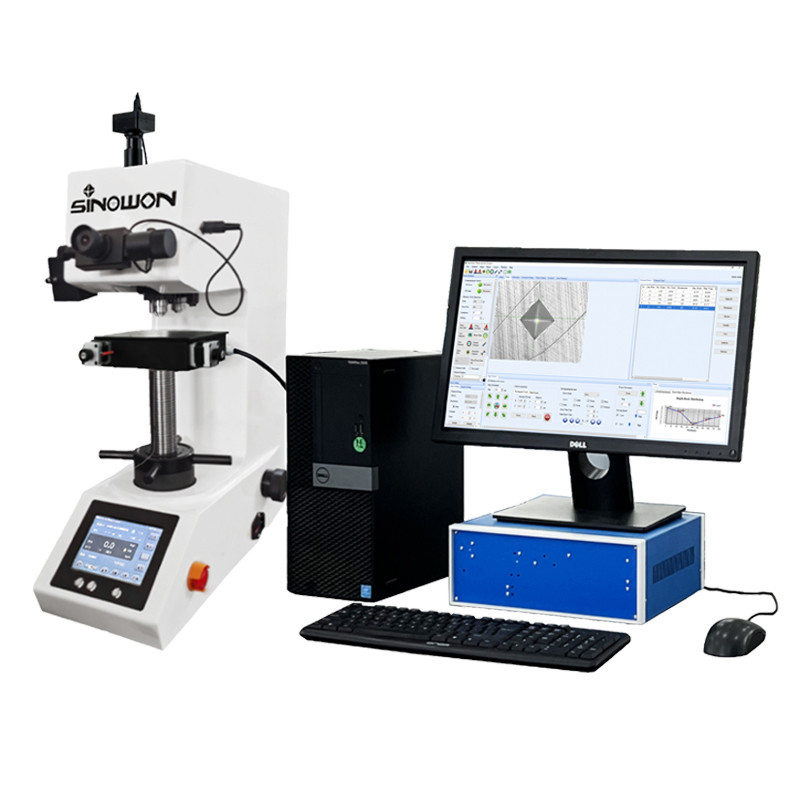

Seri AutoVicky ZHV-WH adalah sistem pengujian kekerasan makro-Vickers otomatis dengan visi mesin, platform X-Y bermotor, dan sistem perangkat lunak komputer, yang diterapkan untuk menguji skala kekerasan Vickers dari logam, keramik, dan komposit. Karena lekukan uji sangat kecil dalam uji Vickers, sangat berguna untuk berbagai aplikasi: menguji material yang sangat tipis seperti foil atau mengukur permukaan suatu bagian, bagian kecil atau area kecil, mengukur makrostruktur individual, atau mengukur kedalaman pengerasan kasus dengan memotong bagian dan membuat serangkaian lekukan untuk menggambarkan profil perubahan kekerasan.

Fitur Produk:

• Boldy Penguji Kekerasan Macro Vickers yang sangat baik dengan struktur pengangkatan perpindahan linier untuk sistem pembebanan berat.
• Sistem berat mati Enam Kelas yang tepat dari 0,5Kgf hingga 10Kgf, dan pemuatan, penahanan, dan pembongkaran otomatis selama proses pengujian
• Menara otomatis yang stabil dengan 3-posisi kerja, indentor berlian MacroVickers, objektif 10x dan 40x dipasang pada satu bidang fokus.
• Jalur optik definisi tinggi dengan Kamera 5MPixel membuat lekukan kekerasan tajam, pembesaran video lebih dari 2000x, memudahkan pengukuran lekukan kecil.
• Platform X-Y bermotor dengan ukuran logam 110x100mm dan langkah pengukuran 50x50mm, dapat diprogram untuk menguji kekerasan Vickers spesimen secara otomatis.
• Perangkat lunak pengujian Vickers otomatis ATS-100 yang kuat dengan fungsi pengujian cerdas Sistem operasi Windows, Word, Excel, PDF, dan laporan keluaran Khusus lainnya tersedia.

Spesifikasi:

Pengantar Perangkat Lunak Pengukuran Vickers dan Knoop

Keunggulan Perangkat Lunak:

1. Dapat mewujudkan pemindaian panorama, memindai grafik keseluruhan produk ke komputer, memilih posisi apa pun, dan produk akan secara otomatis bergerak ke posisi yang diperlukan.

2. Dapat mendukung 17 Cara perencanaan jalur, mengatur nomor apa pun, seperti 30 koordinat titik, klik mulai, dan mesin akan secara otomatis menyelesaikan pengukuran 30 titik tanpa pengoperasian manual, pemuatan otomatis, pemfokusan otomatis, dan pengukuran otomatis.

3. Dilengkapi dengan motor sumbu-Z opsional dan sistem fokus otomatis, tidak perlu mencari panjang fokus secara manual, dan mesin secara otomatis fokus. Semua langkah diselesaikan oleh perangkat lunak untuk menghindari kesalahan pengukuran manual.

Fungsi Dasar:

● Kemampuan pengenalan otomatis gambar lekukan terdepan, dan efisiensi deteksi, stabilitas, dan akurasi hasil deteksi tinggi.

●​ Dua jenis kalibrasi: kalibrasi optik, (manual / otomatis) kalibrasi blok kekerasan. Blok kekerasan mendukung beberapa perataan, beberapa blok standar arbitrer dan kalibrasi tersegmentasi dan pengukuran yang disukai.

●​ Selain pengukuran otomatis, ada tiga opsi pengukuran manual: pengukuran empat sisi, pengukuran diagonal, dan pengukuran empat titik (urutan pemilihan empat simpul bisa sewenang-wenang).

●​ Tiga jenis tanda lekukan didukung: "Persegi Panjang", "Palang Merah" dan "Melingkar".

●​ Selama pengukuran manual, ia memiliki fungsi kaca pembesar, yang nyaman untuk menemukan posisi puncak lekukan;

●​ Fungsi pintasan keyboard yang unik dapat dengan cepat memindahkan simpul yang dipilih untuk membuat operasi pengukuran lebih efisien.

●​ Menyediakan jarak piksel dan jarak fisik diagonal lekukan, dan menghitung nilai HV / HK di bawah beban saat ini secara real time.

●​ Pengalihan otomatis menara (pengalihan lensa objektif dan indentor).

●​ 5 juta kamera digital untuk menampilkan video lekukan di komputer. Dapat menangkap dan menyimpan gambar.

●​ Tampilan real time dan perbarui status penguji kekerasan saat ini: indentor / lensa objektif saat ini, waktu penahanan beban, gaya pemuatan, dll.

●​ Jarak antara dua titik dapat diukur secara manual; Beberapa kelompok jarak juga dapat ditampilkan pada video atau gambar pada saat yang sama.

●​ Jika resolusi berbeda, lensa objektif berbeda, dan beban berbeda, perangkat lunak akan secara otomatis memilih koefisien kalibrasi terbaik.

●​ Semua informasi titik uji dapat diidentifikasi dan ditandai secara terpisah atau sesuai dengan kebutuhan pelanggan. Informasi identifikasi titik uji akan ditampilkan dalam tabel urutan nilai uji dan diagram lekukan untuk memudahkan kueri. Fungsi ini sangat penting untuk analisis dan pemrosesan selanjutnya.

●​ Lihat standar Konversi Kekerasan GB, DIN, ISO, ASTM, dan lainnya untuk mewujudkan: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Rockwell Permukaan: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; mewujudkan konversi timbal balik antara nilai kekerasan seperti Brinell HBS dan Brinell HBW.

●​ Saat mengukur urutan jalur lapisan yang dikeraskan, ada beberapa mode pengaturan inisialisasi fleksibel, yang secara otomatis menyimpan dan mengimpor urutan jalur sebelumnya; Jalur pengukuran juga dapat disimpan sesuai keinginan untuk dimuat ulang.

●​ Hasil pengukuran urutan jalur secara otomatis menghasilkan nilai kedalaman lapisan yang dikeraskan yang sesuai dan kurva perubahan kekerasan.

●​ Beberapa mode analisis dapat dipilih untuk data pengukuran; Semua hasil dapat diatur ke dalam laporan grafik.

●​ Konten dan format laporan dapat diatur secara fleksibel, dan dokumen WORD dan EXCEL dapat dibuat secara otomatis.

●​ Kata sandi dan otoritas manajemen dapat diatur: operator biasa hanya dapat mengukur kekerasan sesuai dengan pengaturan yang ditetapkan.

●​ Alat konversi nilai kekerasan standar bawaan dapat secara otomatis mengonversi nilai kekerasan yang diukur sesuai dengan tabel dan mencantumkannya dalam tabel hasil.

Fungsi Lanjutan:

●​ Fungsi pemfokusan otomatis. Pemfokusan otomatis lekukan dapat diwujudkan, dan waktu pemfokusan lekukan tunggal adalah 2-5 detik. (Untuk mewujudkan fungsi ini, ZHV-VH1010 harus dilengkapi dengan sumbu-Z motor dan sistem fokus otomatis)

●​ Fungsi perencanaan rute. Sebagai perpanjangan dari fungsi pengukuran jarak, perencanaan yang akurat dari 17 mode jalur yang akan diukur diselesaikan dengan mengklik gambar dengan mouse.

1) Pemilihan titik bebas: klik posisi apa pun dari gambar untuk menjadi jalur yang akan diukur.

2) Arah sewenang-wenang: pilih titik awal dan segmen garis lurus dalam arah apa pun.

3) Normal tepi: klik di dekat tepi untuk secara otomatis menghasilkan segmen garis normal.

4) Normal dua titik: pilih kedua ujung tepi untuk menghasilkan segmen garis normal tengah.

5) Pembagi sudut: tiga titik membangun sudut untuk menghasilkan segmen pembagi sudut.

6) Rute melingkar: pemusatan dua titik / radius, menghasilkan jalur tepat waktu.

7) Kontur tepi: klik di dekat tepi untuk secara otomatis menghasilkan jalur di sepanjang tepi.

8) Ekuidistan tepi: klik jarak di sepanjang tepi untuk menghasilkan segmen garis ekuidistan.

9) Bentuk gelombang gigi gergaji: periode, tinggi gigi, dan simetri gigi dapat diatur secara kuantitatif.

10) Pusat dua titik: pilih dua titik pada gambar untuk menghasilkan titik tengah sebagai jalur yang akan diukur.

11) Garis: klik titik awal apa pun, segmen garis lurus dalam arah apa pun, dan jarak variabel di tengah.

12) Multiline: titik jalan multiline.

13) Zigzag: multiline zigzag.

14) Interpolasi: sisipkan sejumlah tetap / jarak titik jalur antara dua titik.

15) Matriks: titik jalur dari array persegi panjang.

16) Roda: titik jalur roda.

17) Cincin: titik jalur melingkar.

●​ Menyediakan fungsi kalibrasi offset indentor / lensa untuk menghilangkan penyimpangan mekanis antara indentor dan lensa dan memperbaiki kesalahan keseluruhan sistem, sehingga meningkatkan keakuratan hasil uji kekerasan.

●​ Fungsi pemindaian tepi. Melalui pergerakan platform otomatis XY, tepi objek yang ditentukan dapat dipindai dan kontur tepi objek dapat digambar.

●​ Fungsi penyambungan panorama. Melalui fungsi "pemindaian panorama", Anda dapat memperoleh panorama dalam rentang yang ditentukan dan membuat perencanaan jalur apa pun di peta.

●​ Mode Regional & fungsi pengujian berkelanjutan . Untuk beberapa lekukan yang mungkin ada di bidang pandang yang sama, mode area dapat dipilih, dan hanya lekukan dalam rentang yang ditetapkan yang dipertimbangkan selama setiap pengukuran. Ketika mode area diaktifkan selama pengujian berkelanjutan, gangguan pengujian yang disebabkan oleh beberapa lekukan di bidang pandang yang sama dapat dihindari. Fungsi koreksi permukaan.

●​ Fungsi koreksi permukaan. Sesuai dengan tabel I dan Tabel II dari standar ASTM E384, dan memberikan persyaratan pengujian dan koreksi untuk bagian melengkung seperti bola dan batang.

●​ Fungsi koreksi sudut. Penyimpangan sudut antara platform dan kamera dapat dihilangkan melalui koreksi otomatis sudut, dan akurasi penentuan posisi platform dapat ditingkatkan.

●​ Fungsi ketangguhan fraktur. Fungsi ketangguhan fraktur dapat diperiksa untuk mengukur data ketangguhan fraktur lekukan.

●​ Fungsi penyambungan panorama multi sampel. Penyambungan panorama dapat dilakukan untuk beberapa sampel pada saat yang sama, dan kemudian perencanaan jalur dapat dilakukan pada panorama ini. Akhirnya, pengujian berkelanjutan selesai.

Spesifikasi platform X-Y bermotor VMP-505:

●​ Platform XY otomatis dengan sistem step-motor: teknologi pemrosesan kelas dirgantara

●​ Kinerja penyegelan yang unggul memastikan stabilitas akurasi pemulihan jangka panjang

●​ Ukuran platform: 255mmx205mm

●​ Perpindahan maksimum dalam arah XY: persyaratan 50X50mm), langkah minimum: 0.625um

●​ Akurasi balasan: rentang penuh satu arah ≤ 10um

●​ Pemindaian seluruh kursus ≤ 20um

●​ Platform X-Y Bermotor yang Lebih Besar Opsional VMP1111

●​ Ukuran Perjalanan X-Y: 110x110mm dan Ukuran Platform: 310mmx255mm
