Peralatan Pengukuran Visi Otomatis Cantilever

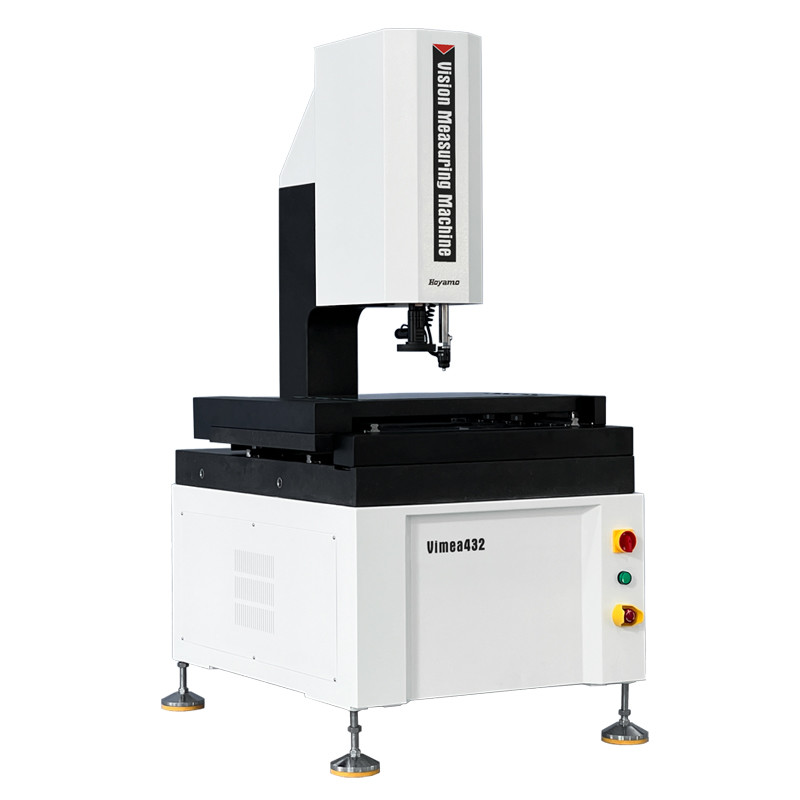

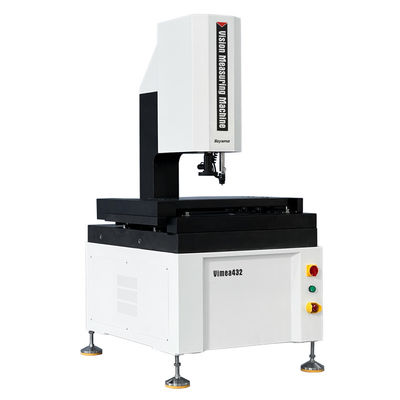

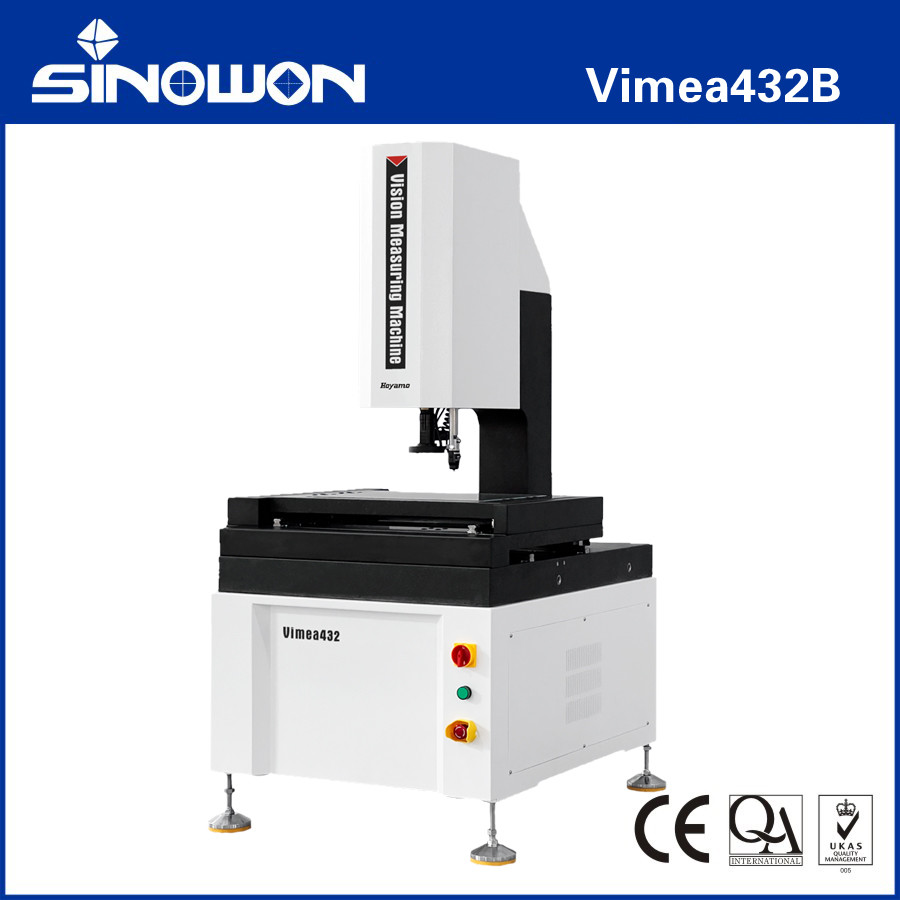

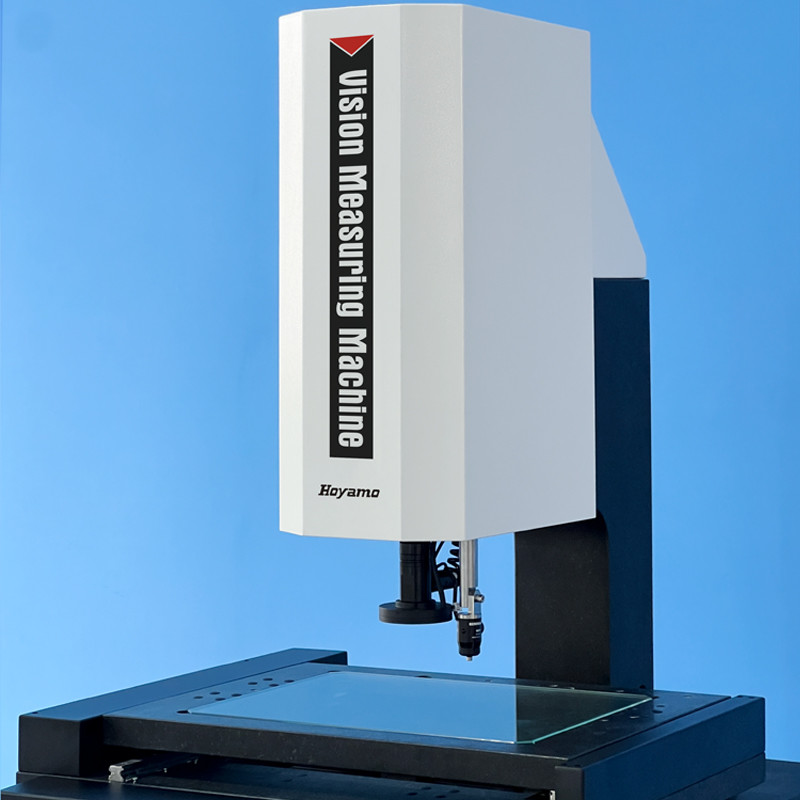

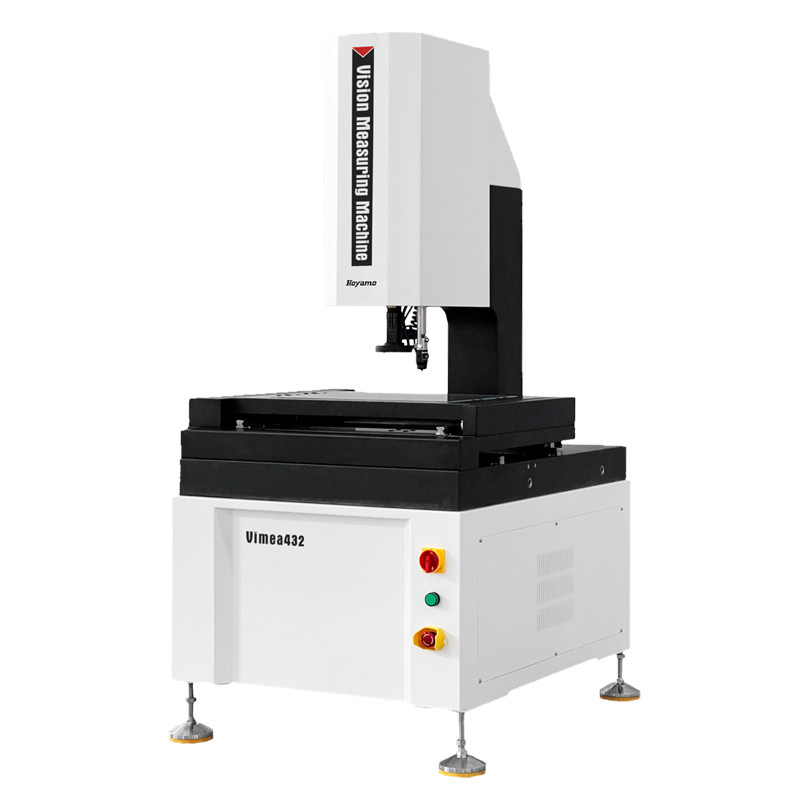

Cantilever Sistem Pengukuran Video & Kontak Otomatis 3D Vimea432B

Karakteristik Produk:

1. Kontrol presisi otomatis CNC tiga sumbu XYZ, penentuan posisi yang tepat;

2. Basis dan pilar granit, stabilitas yang baik;

3. Panduan linier presisi, sekrup bola kelas penggilingan dan motor servo AC, dll., memastikan akurasi dan stabilitas sistem gerakan;

4. Penggaris kisi presisi tinggi 0,5μm untuk memastikan akurasi penentuan posisi dan akurasi pengukuran sistem;

5. Kamera digital resolusi tinggi untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang tepat;

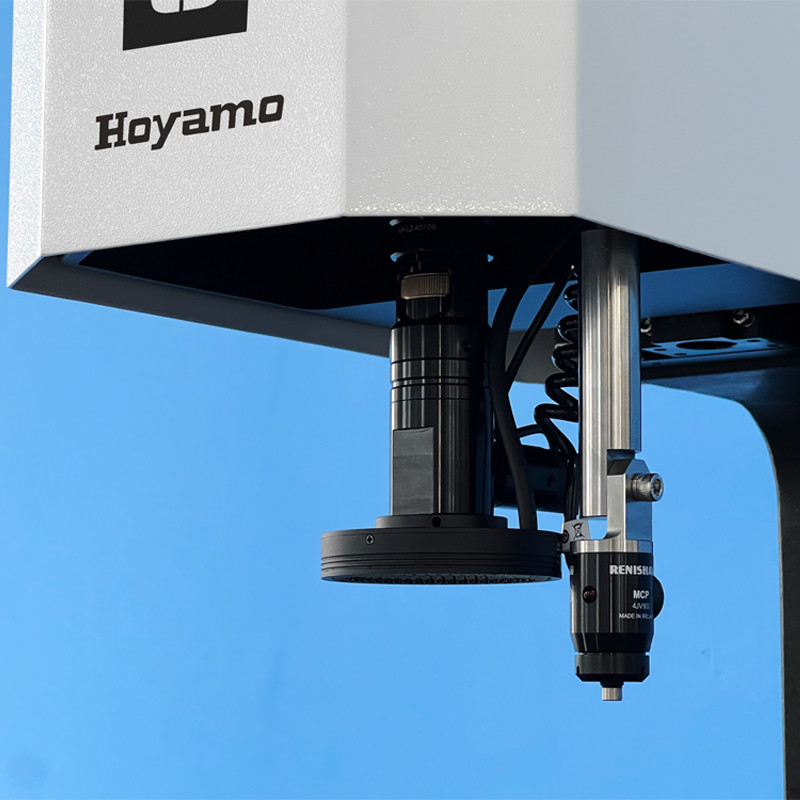

6. Lensa optik definisi tinggi 6.5X, zoom yang akurat, koreksi piksel satu kali;

7. Sistem iluminasi permukaan LED 5-cincin 8-area yang dikontrol program dan sistem iluminasi kontur LED paralel secara cerdas mewujudkan penyesuaian kecerahan 256-level;

8. Perangkat lunak pengukuran Visi otomatis iMeasuring dengan fungsi yang kuat dan mudah dioperasikan.

Spesifikasi:

Catatan:

L adalah panjang yang diukur(mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Objektif 0.5X atau 2X opsional tersedia sesuai kebutuhan.

Deskripsi Model Konfigurasi Produk (Contoh dengan Vimea432):

Model dan Spesifikasi Sistem Pengukuran Video Otomatis Cantilever:

Tabel Panduan Perjalanan Sistem Pengukuran Video Otomatis Cantilever:

Pengantar Perangkat Lunak:

Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengalaman sepuluh tahun pengembang di industri penelitian pengukuran dan perangkat lunak. Prinsip desainnya adalah pengoperasian yang ramah, fungsi yang kuat, akurasi dan stabilitas yang tinggi, perawatan yang sederhana.
● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan andal.
● Mendukung berbagai bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk mewujudkan bahwa data dapat diekspor secara otomatis ke database SPC tanpa operasi manual.
● Model perangkat lunak yang sama akan diperbarui secara gratis secara permanen, ini dapat membantu mengurangi masalah lain bagi pelanggan.
● Dengan algoritma pencari tepi yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur, dan elemen lainnya.
● Ini didasarkan pada elemen yang berbeda dan menyediakan fungsi konstruksi elemen ganda seperti Terjemahan, rotasi, ekstraksi, kombinasi, paralel, vertikal, pencerminan, simetri, persimpangan, tangen, dll.
● Perangkat lunak memiliki fungsi pengaturan titik istirahat, dapat dialihkan secara cerdas antara pengukuran manual dan pengukuran otomatis.

Aplikasi Industri:

Mesin pengukur Optik OMM, juga dikenal sebagai Mesin Pengukur Visi dan Mesin Pengukur Non-kontak, Mesin Pengukur Dua Dimensi, Mesin Pengukur 2.5-Dimensi, dengan peningkatan industri modern presisi tinggi dan industri manufaktur mikro, mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat. Pengukuran dimensi geometris dan toleransi geometris menjadi tak terhindarkan.

Mesin pengukur Optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras, plastik, dan industri lainnya. Seperti: cetakan, sekrup, logam, aksesori, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, dirgantara, dll., mengatasi kekurangan dari kaliper vernier tradisional, mikrometer, dan proyektor Profil, yang merupakan Mesin pengukur presisi tinggi, efisiensi tinggi, dan keandalan tinggi yang mengintegrasikan teknologi pemrosesan gambar optik, mekanik, elektronik, dan komputer.

Benda yang akan diukur diperbesar oleh sistem perbesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh algoritma komputer dan perangkat lunak, kontur dan bentuk permukaan, ukuran, sudut, dan posisi berbagai bagian yang kompleks dan presisi dapat dideteksi secara otomatis. Inspeksi mikro dan kontrol kualitas. Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS, dan format lainnya dapat dihasilkan, dan juga dapat diimpor ke perangkat lunak analisis statistik WORD, EXCEL, dan SPC untuk menghasilkan CPK dan berbagai laporan statistik.
