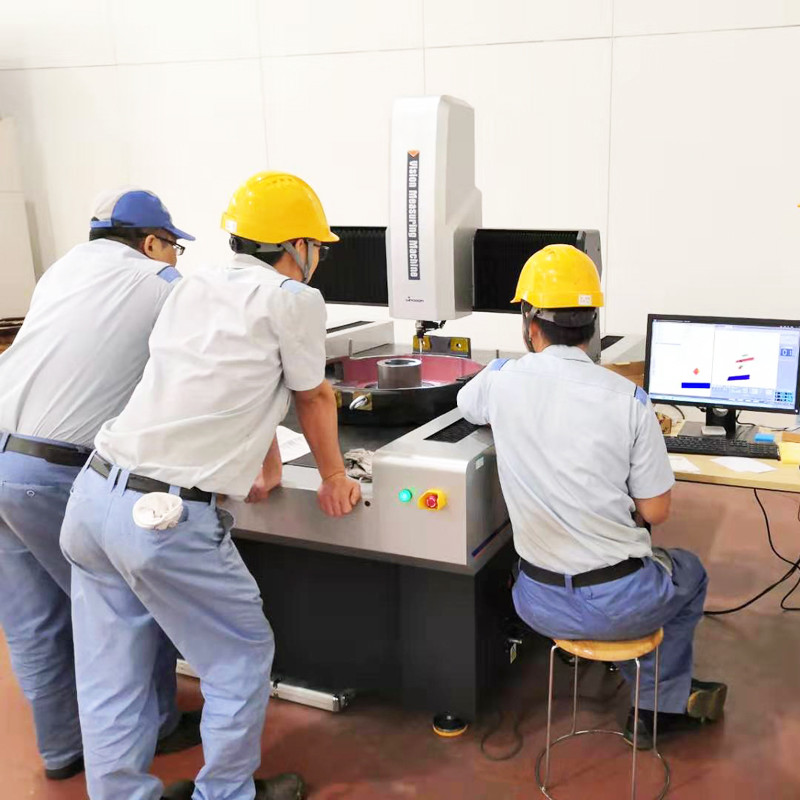

2.5D Mesin Pengukuran Visi Otomatis

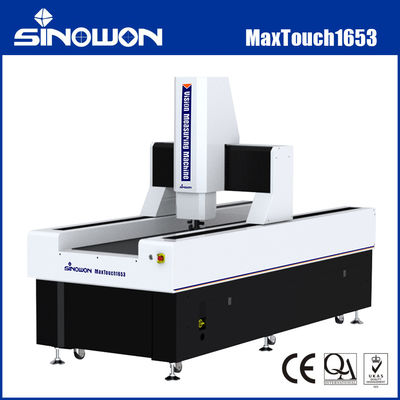

Koordinat Penglihatan Optik dan Pengujian Beban BerataMesin Pengukur MaxTouch1653 Series

Pengantar Produk:

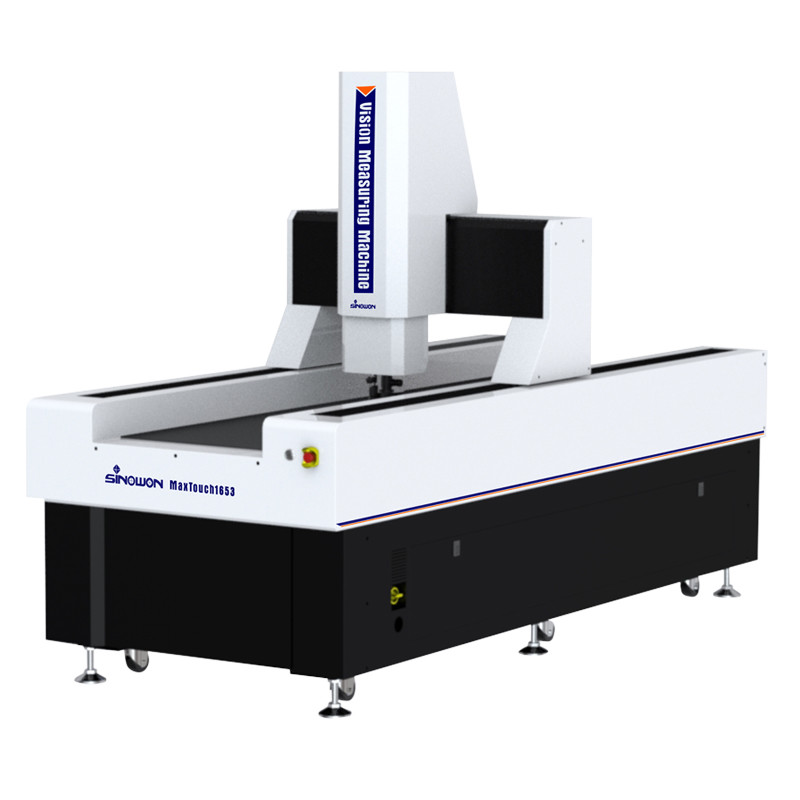

Seri MaxTouch adalah mesin pengukur penglihatan otomatis penuh tipe jembatan bergerak yang dirancang untuk pengukuran presisi tinggi dan ukuran besar. Mengadopsi struktur tipe jembatan bergerak, di mana objek yang diukur tetap diam untuk memastikan akurasi dan stabilitas pengukuran. Cocok untuk industri pengukuran seperti elektronik, perangkat medis, LCD, dirgantara, dan penerbangan.

Karakteristik Produkc:

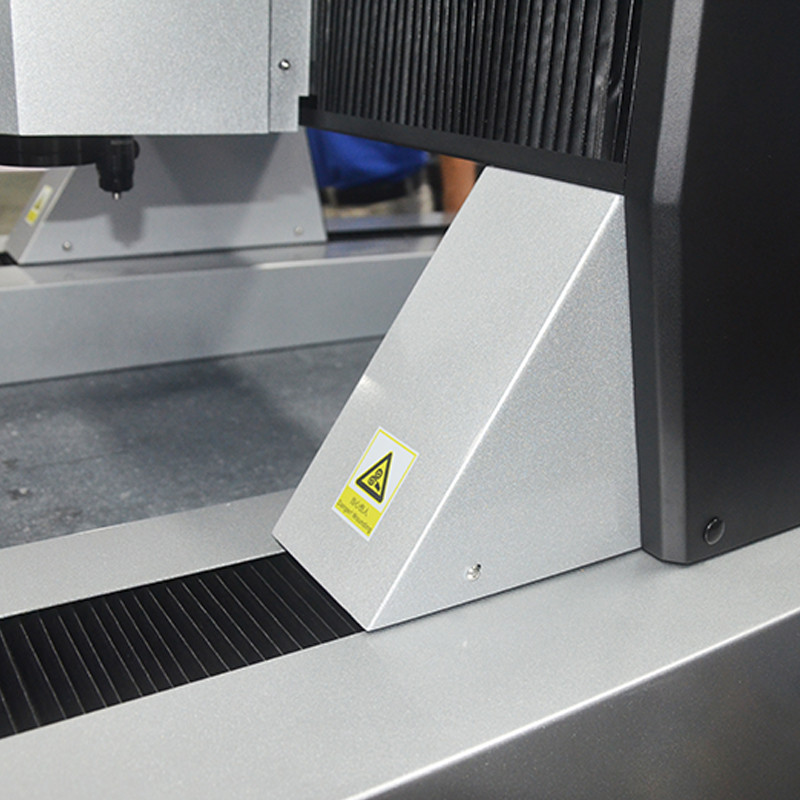

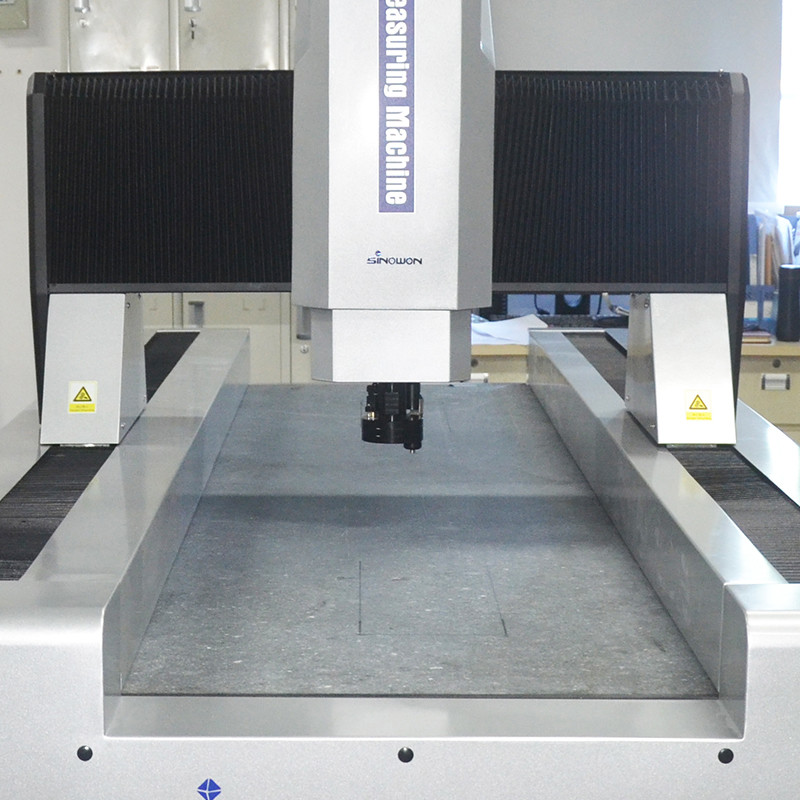

• Struktur jembatan bergerak granit, benda kerja yang diukur diperbaiki;
• Kontrol loop tertutup otomatis CNC empat sumbu, pengukuran otomatis penuh;
• Dasar dan pilar granit India, stabilitas yang baik;
• Skala linier RSF impor, resolusi 0,1um, sekrup bola gerinda dan motor servo AC dll. untuk memastikan presisi dan stabilitas sistem gerak;
• Kamera warna HD impor untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat
• Lensa zoom koaksial bermotor resolusi tinggi 6.5x, hanya diperlukan penggandaan yang akurat dan koreksi piksel satu kali;
• Sumber cahaya permukaan LED 5-cincin 8-zona yang dikontrol program, realisasi cerdas penyesuaian kecerahan 256-level;
• Fungsi yang kuat dan pengoperasian perangkat lunak iMeasuring yang mudah untuk meningkatkan kontrol kualitas;l

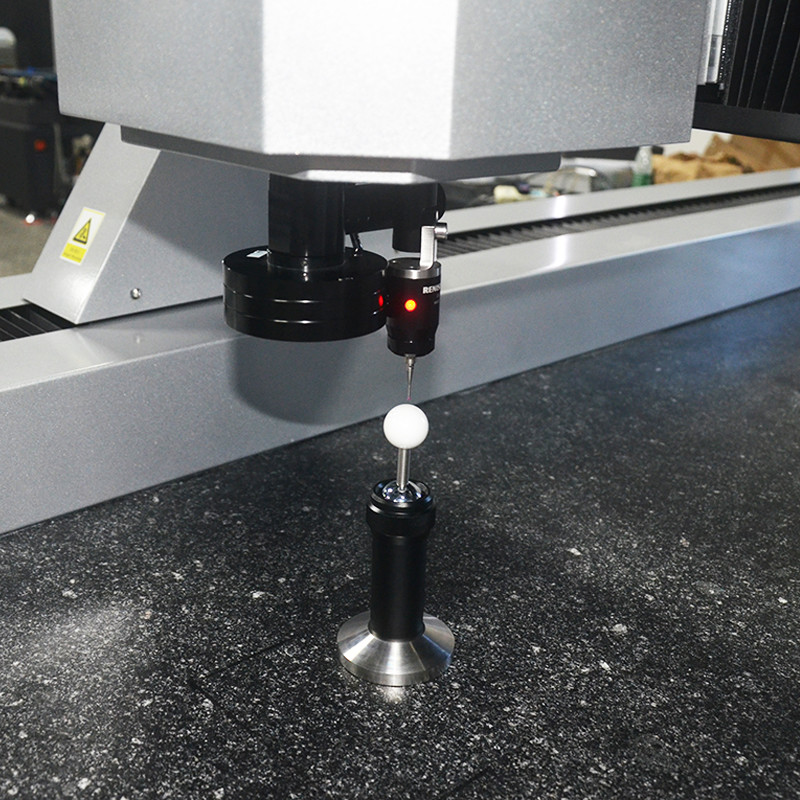

• Modul Probe MCP dan Sensor Laser Opsional. Mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Spesifikasi:

Catatan:

L adalah panjang yang diukur (mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Perbesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandang (mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk (Contoh dengan MaxTouch1653) :

Model dan Spesifikasi Mesin Pengukur Penglihatan Beban Berat:

Tabel Panduan Ruang Pengukuran Mesin Pengukur Penglihatan Beban Berat:

Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Konfigurasi komputer yang direkomendasikan:

Inti dari Mesin Pengukur Penglihatan adalah sistem kontrol dan perangkat lunak pengukuran, dan sistem komputer adalah pembawa inti dari semua operasi, yang membutuhkan stabilitas dan kompatibilitas yang tinggi. Konfigurasikan desktop Optiplex komputer berkinerja tinggi dan sistem operasi resmi asli WIN 10/11 untuk menyelesaikan kekhawatiran Anda.

Pengantar Perangkat Lunak:

Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengalaman sepuluh tahun pengembang di industri pengukuran dan penelitian perangkat lunak. Prinsip desainnya adalah pengoperasian yang ramah, fungsi yang kuat, akurasi dan stabilitas yang tinggi, perawatan yang sederhana.
● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan andal.
● Mendukung berbagai bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk mewujudkan bahwa data dapat diekspor secara otomatis ke database SPC tanpa pengoperasian manual.
● Model perangkat lunak yang sama akan diperbarui secara gratis secara permanen, ini dapat membantu mengurangi masalah lain bagi pelanggan.
● Dengan algoritma pencari tepi yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur, dan elemen lainnya.
● Ini didasarkan pada elemen yang berbeda dan menyediakan fungsi konstruksi elemen ganda seperti Terjemahan, rotasi, ekstraksi, kombinasi, paralel, vertikal, pencerminan, simetri, persimpangan, tangen, dll.
● Perangkat lunak memiliki fungsi pengaturan titik putus, dapat dialihkan secara cerdas antara pengukuran manual dan pengukuran otomatis.

Aplikasi Industri:

Mesin pengukur optik OMM, juga dikenal sebagai Mesin Pengukur Penglihatan dan Mesin Pengukur Non-kontak, Mesin Pengukur Dua Dimensi, Mesin Pengukur 2.5-Dimensi, dengan peningkatan industri manufaktur presisi tinggi dan mikro modern, mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat. Pengukuran dimensi geometris dan toleransi geometris menjadi tak terhindarkan.

Mesin pengukur optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras, plastik, dan industri lainnya. Seperti: cetakan, sekrup, logam, aksesori, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, dirgantara, dll., ia mengatasi kekurangan dari kaliper vernier tradisional, mikrometer, dan proyektor Profil, yang merupakan Mesin pengukur presisi tinggi, efisiensi tinggi, dan keandalan tinggi yang mengintegrasikan teknologi pemrosesan gambar optik, mekanik, elektronik, dan komputer.

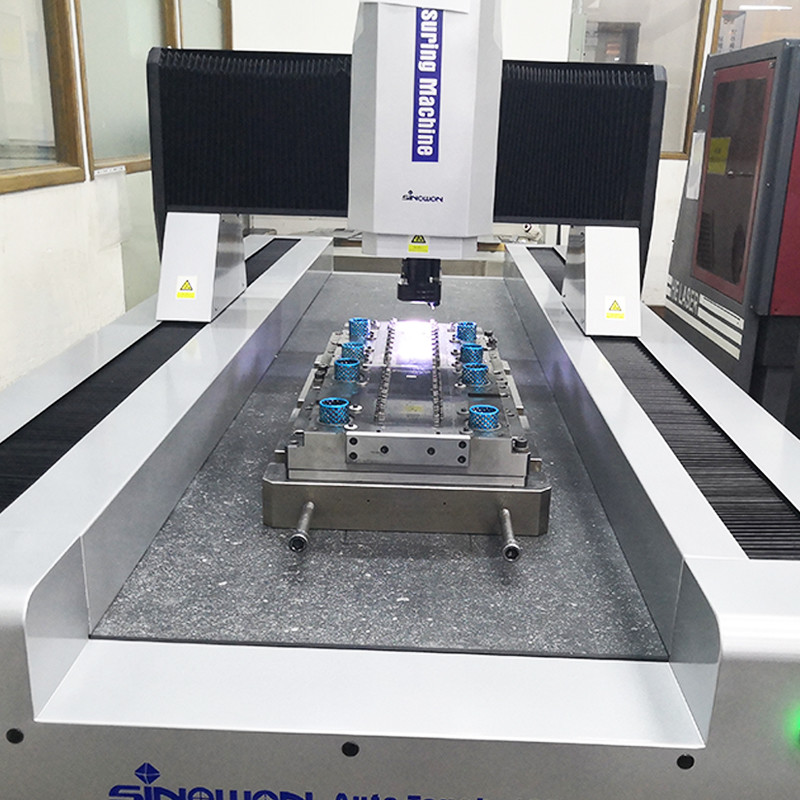

Objek yang akan diukur diperbesar oleh sistem perbesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh algoritma komputer dan perangkat lunak, kontur dan bentuk permukaan, ukuran, sudut, dan posisi dari berbagai bagian yang kompleks dan presisi dapat dideteksi secara otomatis. Inspeksi mikro dan kontrol kualitas. Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik yang lengkap, dan dokumen dalam format DXF, IGS, dan format lainnya dapat dihasilkan, dan juga dapat diimpor ke perangkat lunak analisis statistik WORD, EXCEL, dan SPC untuk menghasilkan CPK dan berbagai laporan statistik.
