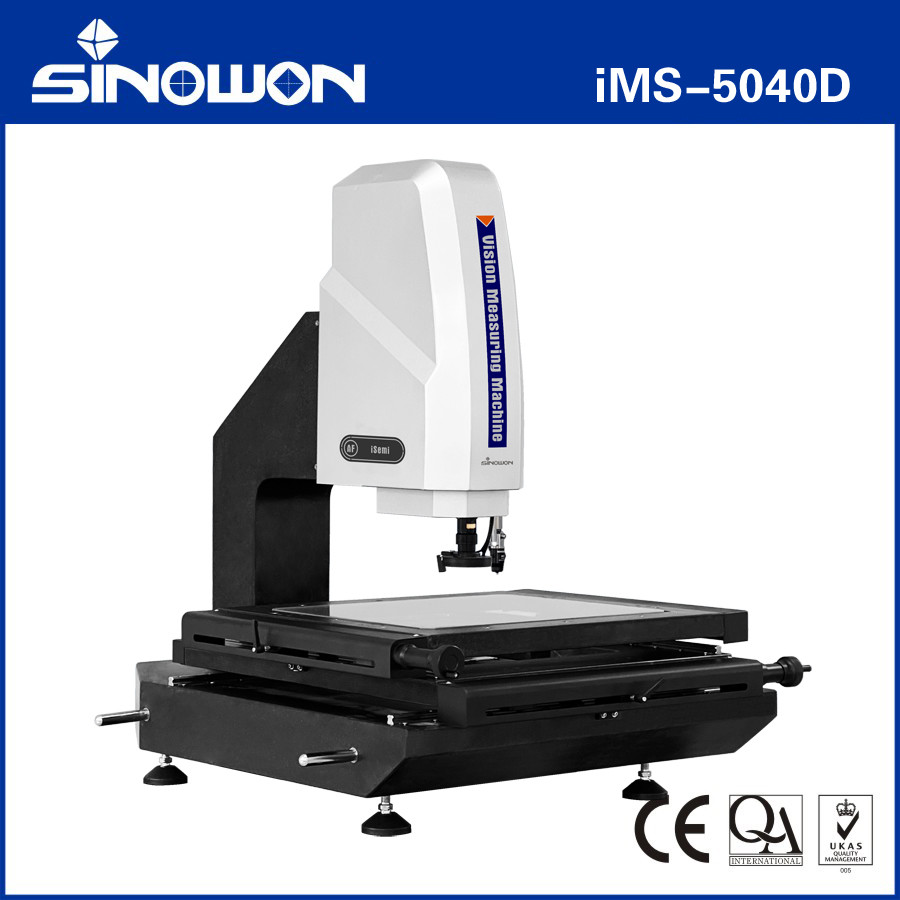

IMS-5040D Mesin Pengukuran Video Semi-otomatis

1 set
MOQ
Can be discussed
harga
IMS-5040D Mesin Pengukuran Video Semi-otomatis
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kode#: 521-420J
Meja Kerja Marmer: (650*580) mm
Meja Kerja Kaca: (540*440) mm
Perjalanan Sumbu X/Y: (500*400) mm
Perjalanan Sumbu Z: Jarak tempuh efektif 200mm
Resolusi sumbu X/Y/Z: 0,5um
Pedestal dan Tegak Lurus: Granit Presisi Tinggi
Akurasi Pengukuran Sumbu XY: ≤2,5+L/200(um)
Akurasi Pengukuran Zais: ≤5+L/200(um)
Akurasi Repart: 2um
Perangkat Lunak Pengukuran: saya Mengukur
Dimensi (LxDxT): (1111*867*1086) mm
Berat bersih: 380kg
Menyoroti:

Mesin pengukuran video presisi tinggi

,

Mesin Pengukuran Video Semi Otomatis
Informasi dasar
Tempat asal: Jiangmen, Cina
Nama merek: SINOWON
Sertifikasi: CE/ROHS
Nomor model: IMS-5040D
Dokumen: D4 Sinowon iSemi Series Hig...a1.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kayu lapis
Waktu pengiriman: 15 hari kerja
Menyediakan kemampuan: 100 set/bulan
Deskripsi Produk

Mesin Pengukur Visi Semi-otomatis Presisi Tinggi iSemi Seri IMS-5040D

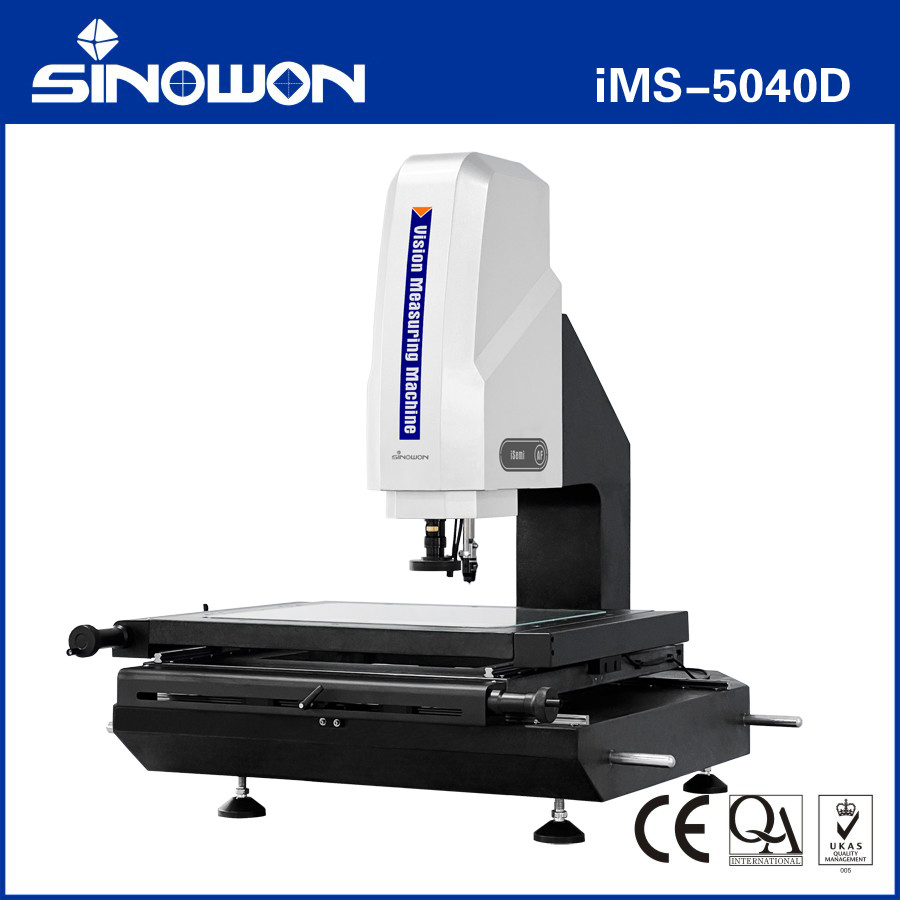

IMS-5040D Mesin Pengukuran Video Semi-otomatis 0



Aplikasi Industri:Karakteristik Produk:

  • Mengadopsi dasar dan kolom granit presisi tinggi untuk memastikan stabilitas dan presisi mesin;
  • Mengadopsi batang poles tanpa gigi presisi tinggi dan perangkat pengunci bergerak cepat untuk memastikan bahwa kesalahan balik meja berada dalam 2um;
  • Mengadopsi penggaris optik instrumen presisi tinggi dan meja kerja presisi untuk memastikan akurasi mesin berada dalam ≤2.5+L/200um;
  • Mengadopsi lensa zoom definisi tinggi dan kamera digital warna resolusi tinggi untuk memastikan kualitas gambar yang jelas tanpa distorsi;
  • Menggunakan pencahayaan dingin LED 4-cincin 8-area yang dikontrol program dan Pencahayaan Paralel LED Kontur serta modul penyesuaian cahaya cerdas bawaan, kecerahan area cahaya di 4-cincin 8-area dapat dikontrol secara bebas;
  • Perangkat lunak pengukuran Visi iMeasuring meningkatkan kontrol kualitas ke tingkat baru;
  • Sumbu Z menggunakan panduan linier presisi tinggi dan sistem kontrol servo motor untuk mencapai fokus otomatis, menghilangkan kesalahan fokus manusia, dan meningkatkan akurasi dan stabilitas pengukuran;
  • Probe kontak opsional dan perangkat lunak pengukuran tiga dimensi dapat digunakan untuk meningkatkan mesin menjadi mesin pengukur tiga dimensi kontak.



Aplikasi Industri:Spesifikasi Teknis:Model



Mesin Pengukur Visi 2.5D Seri iSemiModel
Perjalanan Sumbu X mm 521-420E 521-420F 521-420G 521-420H 521-420J
(270*350)mm (408*308)mm (458*358)mm (608*470)mm (650*580)mm Meja Kerja Kaca
(142*242)mm (306*198)mm (356*248)mm (456*348)mm (540*440)mm Perjalanan sumbu X/Y
(200*100)mm (250*150)mm (300*200)mm (400*300)mm (500*400)mm Perjalanan sumbu Z
Panduan linier presisi tinggi, perjalanan efektif 200mm Resolusi sumbu X/Y/Z
0.5um Alas dan Tegak
Granit Presisi Tinggi Akurasi Pengukuran*
Sumbu XY:≤2.5+L/200(um) ；Sumbu Z:≤5+L/200(um) Akurasi Repart
2um Sistem Pencahayaan (Penyesuaian Perangkat Lunak)
Permukaan 4 cincin dan 8 zona Pencahayaan LED dingin yang dapat disesuaikan tanpa batas Pencahayaan Paralel LED Kontur
Cahaya Koaksial Opsional
Kamera Digital
Kamera Digital Resolusi Tinggi 1/2.9"/1.6Mpixel Lensa Zoom
Lensa zoom umpan balik Elektronik Resolusi Tinggi 6.5X, Pembesaran Optik: 0.7X~4.5X ; Pembesaran Video: 20X~129X Perangkat Lunak Pengukuran
iMeasuring Sistem Operasi
Mendukung Sistem Operasi WIN 10/11-32/64 Bahasa
Inggris, Cina Sederhana, Cina Tradisional, Opsional versi bahasa lain Lingkungan Kerja
Suhu 20℃±2℃, perubahan suhu <1℃/Jam; Kelembaban 30%~80%RH; Getaran <0.02g's, ≤15Hz.Catu Daya
AC220V/50Hz; 110V/60Hz Dimensi (PxLxT)
(677*552*998)mm (790*617*1000)mm (838*667*1000)mm (1002*817*1043)mm (1111*867*1086)mm Dimensi Pengemasan (PxLxT)
(1030*780*1260)mm (1130*1000*1270)mm (1130*1000*1270)mm (1130*1000*1270)mm (1250*1035*1460)mm Berat Kotor/Bersih
220/150Kg 242/175Kg 275/185Kg 449/350Kg 550/380Kg Catatan:



"L" mewakili panjang yang diukur dalam milimeter, dan akurasi mekanis sumbu Z sangat bergantung pada akurasi fokus dan permukaan benda kerja.

Pembesaran adalah nilai perkiraan dan sangat terkait dengan ukuran dan resolusi tampilan.

Pelanggan dapat memilih untuk menambahkan lensa tambahan 0.5X atau 2X sesuai dengan kebutuhan mereka untuk mencapai pembesaran gambar.

iMS-2010/5040 adalah meja kerja yang terbuat dari marmer, sedangkan iMS-2515/3020/4030 adalah meja kerja yang terbuat dari logam.

Deskripsi Model Konfigurasi Produk (Contoh dengan iMS-5040) :





Konfigurasi Sensor



2.5D 3D Komoditas 3D Komoditas
Mesin Pengukur Visi 2.5D Mesin Pengukur Visi & Kontak 3D Mesin Pengukur Visi Semi-otomatis 2.5D Mesin Pengukur Visi & Kontak Semi-otomatis 3D Model
Perjalanan Sumbu X mm iMS-5040B iMS-5040C iMS-5040D Tipe
A B C D Signifikansi
Sensor Lensa Zoom Optik Sensor Lensa Zoom dan

Sensor Probe Kontak

Sensor Lensa Zoom dan Fungsi Autofokus sumbu Z

 Sensor Lensa Zoom, Sensor Probe Kontak dan Fungsi Autofokus Fokus Otomatis sumbu Z
Tanpa Dengan Dengan Perangkat Lunak Perangkat Lunak
Tanpa Dengan Perangkat Lunak Dengan Perangkat Lunak
iMeasuring2.1 iMeasuring3.1 iMeasuring2.2 iMeasuring3.2 Model dan Spesifikasi Mesin Pengukur Visi Manual



:Model



Perjalanan Sumbu X mm IMS-2010A Perjalanan Sumbu X mm IMS-2010A Perjalanan Sumbu X mm IMS-2010A Perjalanan Sumbu X mm IMS-2010A Perjalanan Sumbu X mm IMS-2010A
521-120E IMS-2515A 521-120F IMS-3020A

521-120G

IMS-4030A

 521-120H IMS-5040A 521-120J IMS-2010B
521-220E IMS-2515B 521-220F IMS-3020B 521-220G IMS-4030B 521-220H IMS-5040B 521-220J IMS-2010C
521-320E IMS-2515C 521-320F IMS-3020C 521-320G IMS-4030C 521-320H IMS-5040C 521-320J IMS-2010D
521-420E IMS-2515D 521-420F IMS-3020D 521-420G IMS-4030D 521-420H IMS-5040D 521-420J IMS-6040A
521-120K IMS-6040B 521-220K IMS-6040C 521-320K IMS-6040D 521-420K ------ 200x100x200 200x100x200




Perjalanan mm



Model Perjalanan Sumbu X mm Perjalanan Sumbu Y mm Perjalanan Standar Sumbu Z

mm

100x100x100

mm

100x100x100
IMS-1010 100 200 200 200 200x100x200
IMS-2010 200 400 200 400 200
IMS-2515 250 150 200 400 200
IMS-3020 300 200 400 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
IMS-4030 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 200 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
IMS-5040 500 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.
IMS-6040 600 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan. 400 Spesifikasi perjalanan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.



  • Mesin Pengukur Visi



Aplikasi Industri:Mesin Pengukur Visi

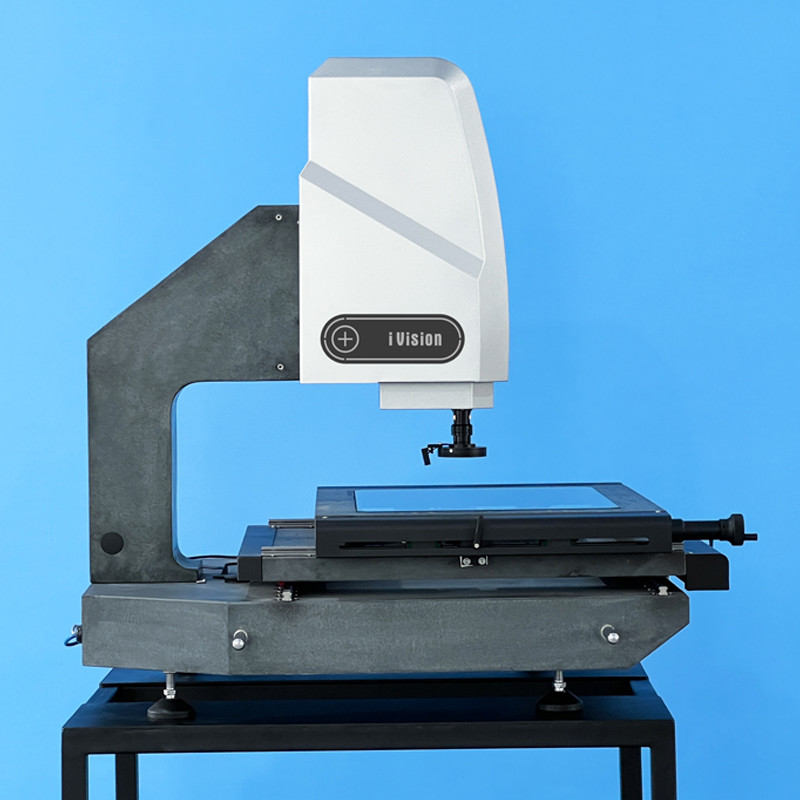

IMS-5040D Mesin Pengukuran Video Semi-otomatis 1

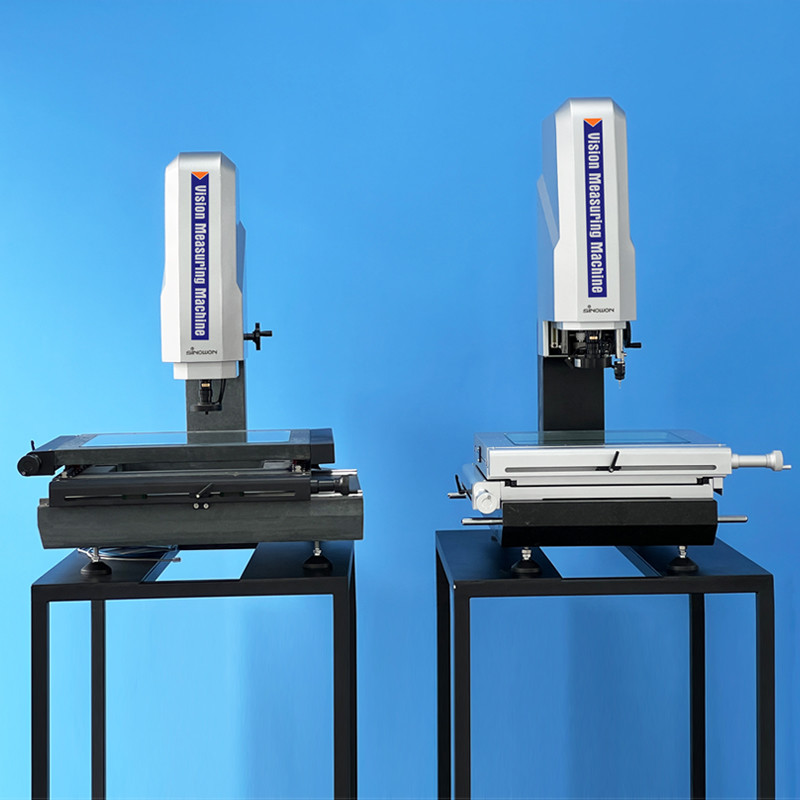

IMS-5040D Mesin Pengukuran Video Semi-otomatis 2



Aplikasi Industri:Mesin pengukur optik OMM, juga dikenal sebagai Mesin Pengukur Visi dan Mesin Pengukur Non-kontak, Mesin Pengukur Dua Dimensi, Mesin Pengukur 2.5-Dimensi, dengan peningkatan industri manufaktur mikro dan presisi tinggi modern, ia mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat. Pengukuran dimensi geometris dan toleransi geometris menjadi tak terhindarkan.



Mesin pengukur optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam mesin, elektronik, instrumen, perangkat keras, plastik, dan industri lainnya. Seperti: cetakan, sekrup, logam, aksesori, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, dirgantara, dll., ia mengatasi kekurangan dari kaliper vernier tradisional, mikrometer, dan proyektor Profil, yang merupakan Mesin pengukur presisi tinggi, efisiensi tinggi, dan keandalan tinggi yang mengintegrasikan teknologi pemrosesan gambar optik, mekanik, elektronik, dan komputer.

Objek yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh algoritma komputer dan perangkat lunak, kontur dan bentuk permukaan, ukuran, sudut, dan posisi dari berbagai bagian yang kompleks dan presisi dapat dideteksi secara otomatis. Inspeksi mikro dan kontrol kualitas. Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS, dan format lainnya dapat dihasilkan, dan juga dapat diimpor ke perangkat lunak analisis statistik WORD, EXCEL, dan SPC untuk menghasilkan CPK dan berbagai laporan statistik.

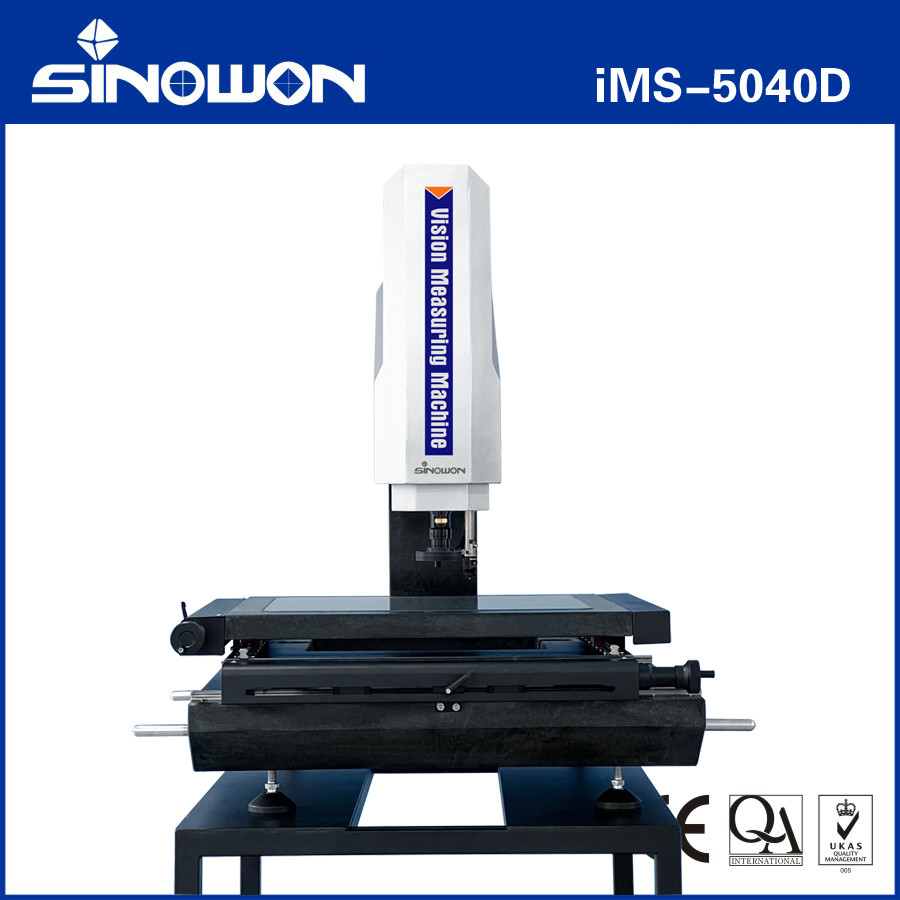

IMS-5040D Mesin Pengukuran Video Semi-otomatis 3

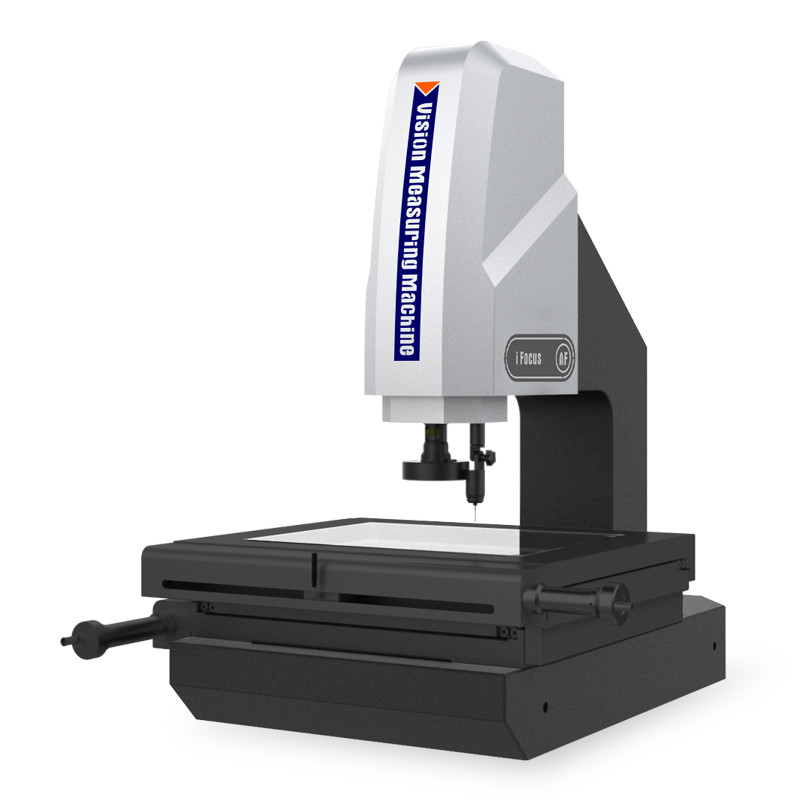

IMS-5040D Mesin Pengukuran Video Semi-otomatis 4
