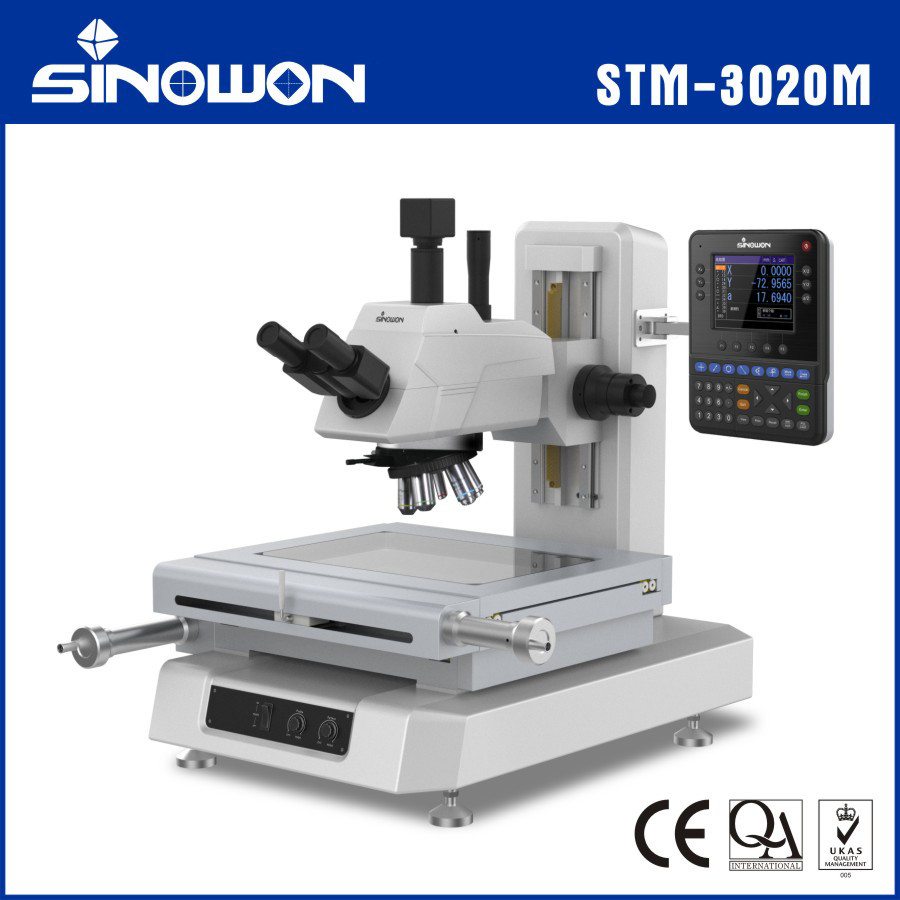

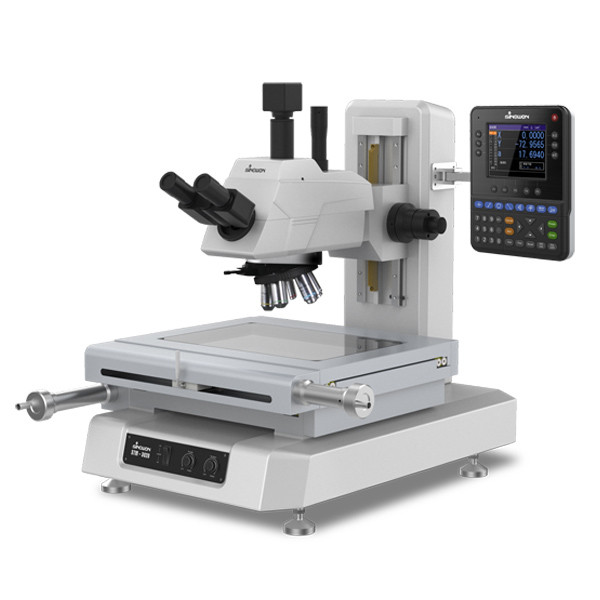

Mikroskop Pengukur STM-3020M
Karakteristik:
● Pengamatan medan terang, gambar obverse yang jelas dan tanpa suar, bidang pandang luas.
● Lensa objektif jarak kerja panjang, hingga perbesaran optik 1000x.
● Diafragma aperture dalam sistem iluminasi transmisi dan iluminasi refleksi sebagai fitur standar.
● Sistem pelepas cepat, yang sangat berguna dalam pengukuran langkah panjang.
● Fokus dan ukur menggunakan pegangan gerakan halus/kasar dengan pegangan berukuran besar di kedua sisi kolom.
● Sakelar pengaturan nol (sumbu X dan Y) juga terletak di dekat pegangan umpan meja.
● Tersedia dengan Unit Visi untuk peningkatan ke sistem pengukuran visi.
Aplikasi:
Ini banyak digunakan dalam industri mekanik, meter, elektronik, dan ringan; universitas, Institut, dan departemen metrologi. Mikroskop pembuat alat digital dapat mendeteksi dimensi kontur dan bentuk permukaan dari berbagai benda kerja yang kompleks, seperti templat, potongan punch, cam, ulir, roda gigi, pemotong penggilingan cetakan.
Spesifikasi:
| Model Mikroskop |
STM-2015M |
STM-3020M |
| Kode # |
532-180 |
532-190 |
| Perjalanan sumbu X/Y |
200x150mm |
300x200mm |
| Resolusi Skala |
0.0001mm |
| Akurasi Pengukuran Meja XY pada 20ºC. |
(2+L/200) μm L: panjang pengukuran |
| Gambar Pengamatan |
Gambar obverse (Gambar Tegak tersedia) |
| Tabung Lensa Mata |
Lensa Mata Binokular: WF10/20 |
| Lensa Objektif |
Pengiriman standar: 5x, 10X, 20X, 50x; Opsional: 100x |
| Penerangan Kontur |
LED yang dapat disesuaikan |
| Penerangan Permukaan |
LED yang dapat disesuaikan |
| Rentang Perjalanan Sumbu Z |
Perjalanan fokus standar: 150mm, 200mm adalah opsional |
| Fokus Sumbu Z |
Fokus manual (Kasus/halus) |
| Fungsi Mengambang Meja XY |
Mekanisme pelepas cepat |
| Fungsi Unit Tampilan |
Pengaturan nol, Pengalihan arah, Keluaran data melalui RS-232 |
| Catu Daya |
AC220/50HZ; AC110V/60Hz |
| Aksesori Opsional |
Meja Putar Presisi Tinggi RT4(D:165mm), RT5(262mm) |
|
Pembacaan Digital DP400
|
| Perangkat Lunak Pengukuran Cepat QM2.0 |
| Adaptor CCD dan kamera CCD |
Spesifikasi Optik:
|
Nama
|
Objektif |
Lensa Mata WF10/22 |
| N.A. |
W.D.(mm) |
f(mm)’ |
R(um) |
±▽p(um) |
Perbesaran |
Bidang Visual(mm) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
¢4.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100x |
¢2.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200x |
¢1.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500x |
¢0.44 |
| 100x |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
¢0.22 |
Pembacaan Digital Multifungsi Layar Warna DP400
Fitur:
● Layar Warna 5.6〃 dan tombol sentuh silikon yang disegel, dengan informasi lengkap, pengoperasian yang ramah, umur pakai yang panjang;
● Simpan 100 elemen gambar permanen, dapat mengatur dan menyimpan tanggal saat ini;
● Pengukuran Multi-fungsi: Titik, garis, lingkaran, sudut, jarak, persegi panjang, ulir sekrup, elips, slot, pembulatan, prasetel, konstruksi, dan sebagainya;
● Fungsi penghitungan arah Obverse atau Berlawanan, nilai 1/2, titik tengah, fungsi izin, fungsi Panggilan, fungsi REC (rekam), dan pengukuran Siklus;
● Kompensasi bagian dan linier tersedia untuk 3-sumbu, sangat memastikan akurasi pengukuran;
● Dapat menghubungkan sakelar kaki, printer, deteksi tepi optik, dan beberapa alat bantu pengukuran lainnya;
● Dengan sistem kutub dan koordinat, dan dapat menampilkan milimeter dan inci, dan dapat bergeser dengan mudah;
● Dengan fungsi izin kata sandi independen, untuk mencegah kemungkinan penyimpangan data karena operasi yang salah, juga dapat mengubah pengaturan asli dengan izin kata sandi;
● Mendukung berbagai bahasa: Mandarin, Inggris, dan bahasa lainnya.
Spesifikasi:
| Model |
DP400 |
| Kode# |
510-340 |
| Bahasa |
Mandarin Sederhana, Mandarin Rumit, Portugis, Jerman, dan Inggris, dll. |
| Ukuran Layar LCD |
115mm×85mm |
| Resolusi Layar LCD |
640*480 |
| Rentang Tampilan Digital |
8 Digit (Dengan Titik Desimal) |
| Sumbu Tampilan |
3-sumbu (X,Y,Z/Q) |
| Model Tampilan Z/Q |
Panjang atau Sudut |
| Model Tampilan Sudut |
Derajat, Menit, dan Detik atau Derajat |
| Sinyal Skala Linier |
Gelombang persegi TTL atau gelombang sinus AC dari dua perbedaan sudut fase 90 °, kapasitas penggerak lebih besar dari 10MA |
| Resolusi Skala Linier |
0.1um,0.2um,0.5um, 1um,2um,5um |
| Laju Baud |
4800,9600,14400,19200,38400,57600 |
| Port Keluaran Data |
RS232, antarmuka Induk DB-9 |
| Keyboard Operasi |
Keyboard tipe sentuh Silikon yang disegel |
| Port Ekspansi |
Sakelar Kaki, Printer, Pencari Tepi Optik, dll |
| Catu Daya Masukan |
AC90V-240V,15W |
| Lingkungan Operasi |
Suhu Kerja: 0 ℃～40 ℃；Suhu Penyimpanan: -10 ℃～60℃；Kelembaban Relatif:<90%RH |
