Mesin pengukur visi presisi tinggi otomatis

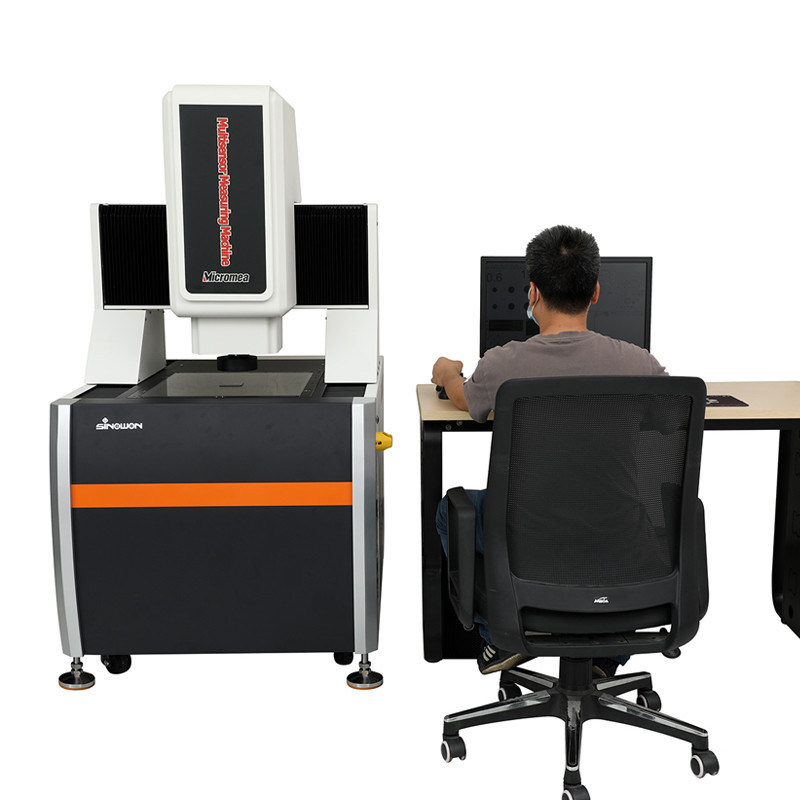

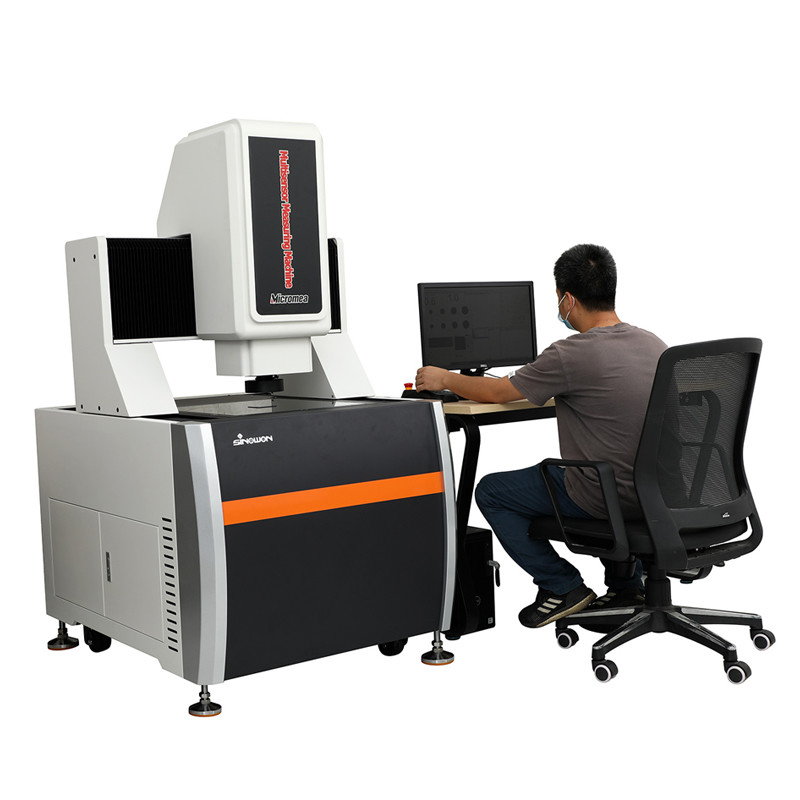

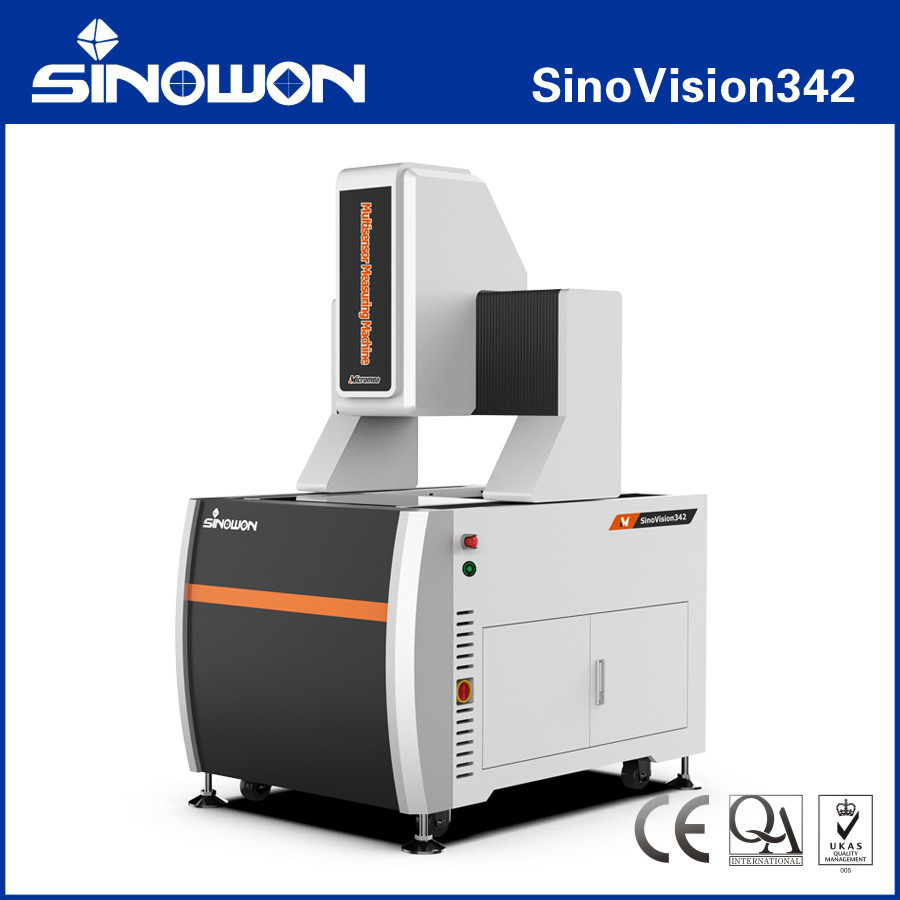

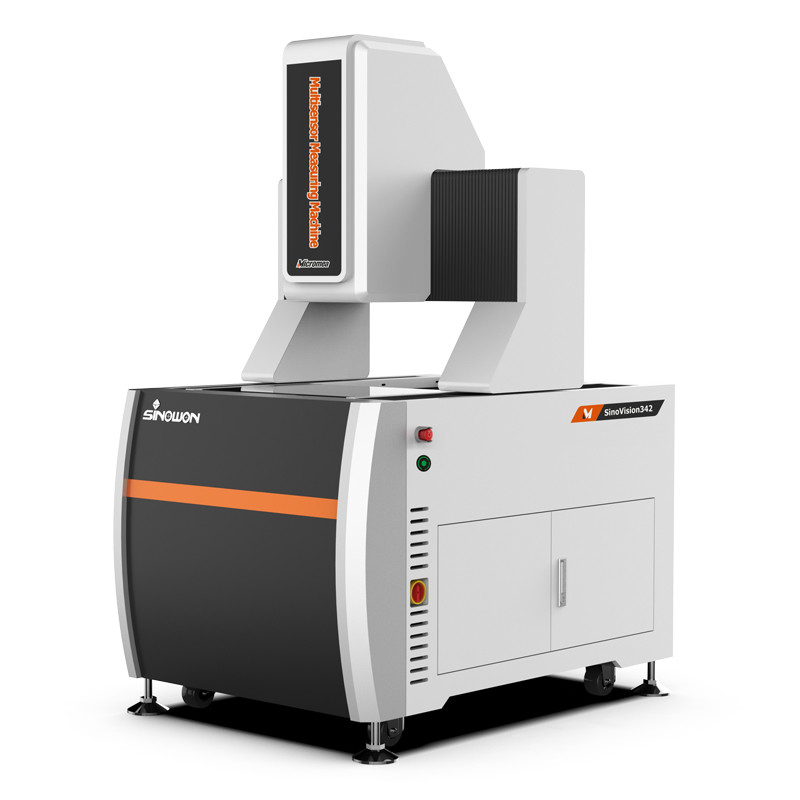

Mesin Pengukur Visi Otomatis Presisi Ultra-tinggi Seri SinoVision342

Pengantar Produk:

Banyak digunakan dalam pengukuran presisi di berbagai industri seperti permesinan, elektronik, cetakan, cetakan injeksi, perangkat keras, karet, penekanan presisi, konektor, ponsel, peralatan rumah tangga, papan sirkuit cetak, peralatan medis, jam, alat, militer, daya, jembatan, kapal, dirgantara, dan industri lainnya, yang pada akhirnya mencapai tujuan pengendalian kualitas.

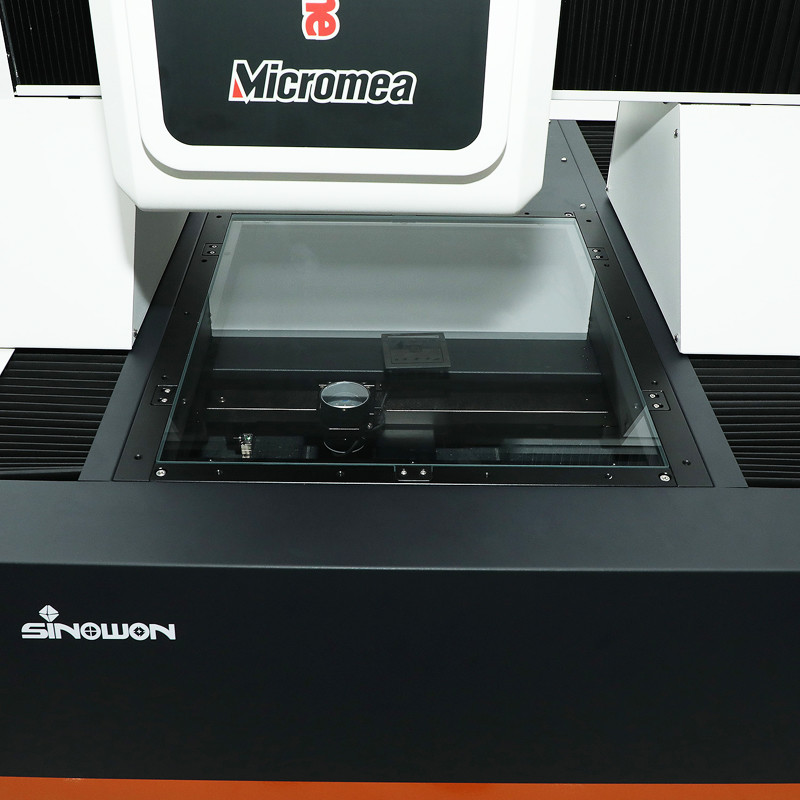

Karakteristik Produk:Struktur tipe jembatan bergerak, pengukuran stabil;

• Kontrol loop tertutup otomatis penuh CNC empat sumbu, pengukuran otomatis penuh;
• Basis dan balok granit hitam impor India, dan secara ketat mengadopsi proses produksi tiga koordinat, stabil dan andal;
• Paduan aluminium standar penerbangan 6061, ketangguhan tinggi, memastikan kinerja akurasi stabil jangka panjang;
• Menggunakan sistem simulasi dan analisis desain struktural profesional untuk analisis dan optimasi, strukturnya lebih masuk akal.
• Penggaris kisi terbuka RSF impor, resolusi 0,1um, akurasi tinggi, stabilitas baik;
• Rel pemandu presisi tinggi G1-SP impor, sekrup bola tanah, dan motor servo AC;

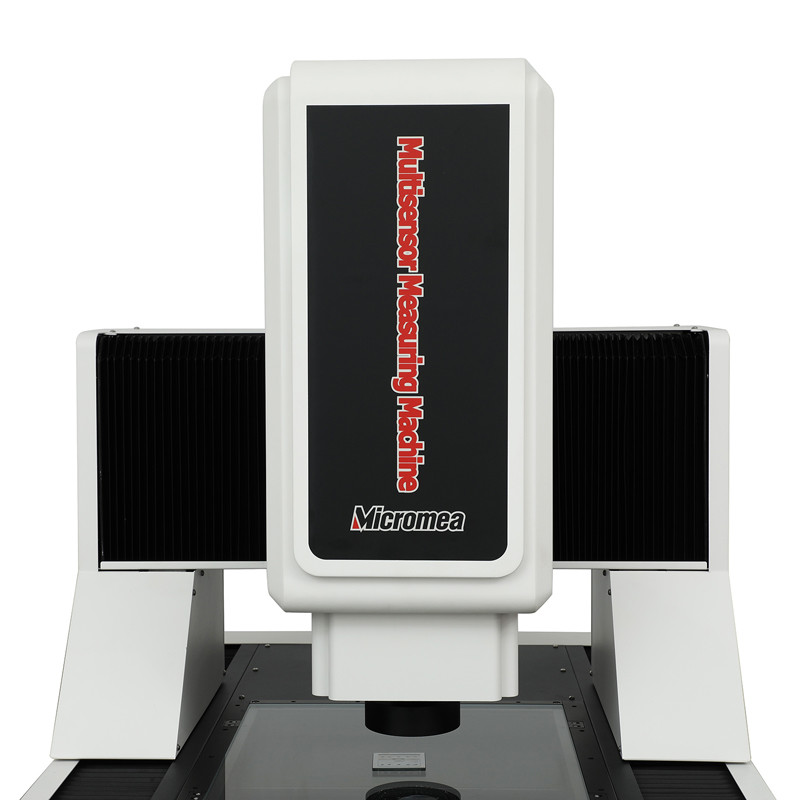

• Kamera warna resolusi tinggi 1/1.8", memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang stabil. Lensa pembesaran variabel otomatis konfokal spektrometer 13.3X, laser konfokal spektrometer, lensa pembesaran variabel koaksial.
• Sumber cahaya permukaan LED 5-cincin 8-zona 40-fase yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, secara cerdas mewujudkan penyesuaian kecerahan 256-level;
• Dilengkapi dengan perangkat lunak pengukuran gambar otomatis penuh iMeasuring, yang kuat, sederhana, dan mudah digunakan.
• Spesifikasi:

Komoditas

L adalah panjang yang diukur(mm), akurasi mekanis sumbu Z dan akurasi fokus sangat terkait dengan permukaan benda kerja.

Pembesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

Bidang pandang(mm) = (diagonal*Horizontal*Vertikal)

Deskripsi Model Konfigurasi Produk(Contoh dengan SinoVision342):

Kategori Produk

Model

Perjalanan

Konfigurasi komputer yang direkomendasikan:

Inti dari Mesin Pengukur Visi adalah sistem kontrol dan perangkat lunak pengukuran, dan sistem komputer adalah pembawa inti dari semua operasi, yang membutuhkan stabilitas dan kompatibilitas tinggi. Konfigurasikan desktop Optiplex komputer berkinerja tinggi dan sistem operasi resmi asli WIN 10/11 untuk menyelesaikan kekhawatiran Anda.

Pengantar Perangkat Lunak:

Perangkat lunak iMeasuring adalah perangkat lunak pengukuran multisensor profesional yang dikombinasikan dengan pengalaman sepuluh tahun pengembang di industri penelitian pengukuran dan perangkat lunak. Prinsip desainnya adalah pengoperasian yang ramah, fungsi yang kuat, akurasi dan stabilitas yang tinggi, perawatan yang sederhana.

● Desain arsitektur perangkat lunak yang sangat baik dan sepenuhnya berorientasi objek, untuk memastikan perangkat lunak stabil dan andal.
● Mendukung berbagai bahasa, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak yang nyaman bagi pelanggan lokal.
● Perangkat lunak analisis statistik SPC profesional yang terhubung ke perangkat lunak pengukuran, untuk mewujudkan bahwa data dapat diekspor secara otomatis ke database SPC tanpa operasi manual.
● Model perangkat lunak yang sama akan diperbarui secara gratis secara permanen, ini dapat membantu mengurangi masalah lain bagi pelanggan.
● Dengan algoritma pencari tepi yang kuat, yang dapat membantu mendapatkan tepi bayangan atau gambar gelap dan memastikan akurasi yang tinggi.
● Perangkat lunak dapat secara otomatis mengenali dan mengukur garis, lingkaran, busur, dan elemen lainnya.
● Ini didasarkan pada elemen yang berbeda dan menyediakan fungsi konstruksi elemen ganda seperti Terjemahan, rotasi, ekstraksi, kombinasi, paralel, vertikal, pencerminan, simetri, persimpangan, tangen, dll.
● Perangkat lunak memiliki fungsi pengaturan titik putus, dapat dialihkan secara cerdas antara pengukuran manual dan pengukuran otomatis.
Aplikasi Industri:

Mesin pengukur optik OMM, juga dikenal sebagai Mesin Pengukur Visi dan Mesin Pengukur Non-kontak, Mesin Pengukur Dua Dimensi, Mesin Pengukur 2.5-Dimensi, dengan peningkatan industri manufaktur presisi tinggi dan mikro modern, mengadopsi metode pengukuran gambar optik non-kontak untuk pengukuran yang cepat dan tepat. Pengukuran dimensi geometris dan toleransi geometris menjadi tak terhindarkan.

Mesin pengukur optik cocok untuk semua bidang aplikasi untuk tujuan pengukuran koordinat, dan banyak digunakan dalam permesinan, elektronik, instrumen, perangkat keras, plastik, dan industri lainnya. Seperti: cetakan, sekrup, logam, aksesori, karet, papan PCB, pegas, perangkat keras, elektronik, plastik, penerbangan, dirgantara, dll., ia mengatasi kekurangan dari kaliper vernier tradisional, mikrometer, dan proyektor Profil, yang merupakan Mesin pengukur presisi tinggi, efisiensi tinggi, dan keandalan tinggi yang mengintegrasikan teknologi pemrosesan gambar optik, mekanik, elektronik, dan komputer.

Benda yang akan diukur diperbesar oleh sistem pembesaran optik. Setelah fitur gambar dikumpulkan oleh sistem kamera CCD dan diproses oleh algoritma komputer dan perangkat lunak, kontur dan bentuk permukaan, ukuran, sudut, dan posisi berbagai bagian yang kompleks dan presisi dapat dideteksi secara otomatis. Inspeksi mikro dan pengendalian kualitas. Data pengukuran dapat diimpor ke AUTOCAD untuk menjadi gambar teknik lengkap, dan dokumen dalam format DXF, IGS, dan format lainnya dapat dihasilkan, dan juga dapat diimpor ke perangkat lunak analisis statistik WORD, EXCEL, dan SPC untuk menghasilkan CPK dan berbagai laporan statistik.
